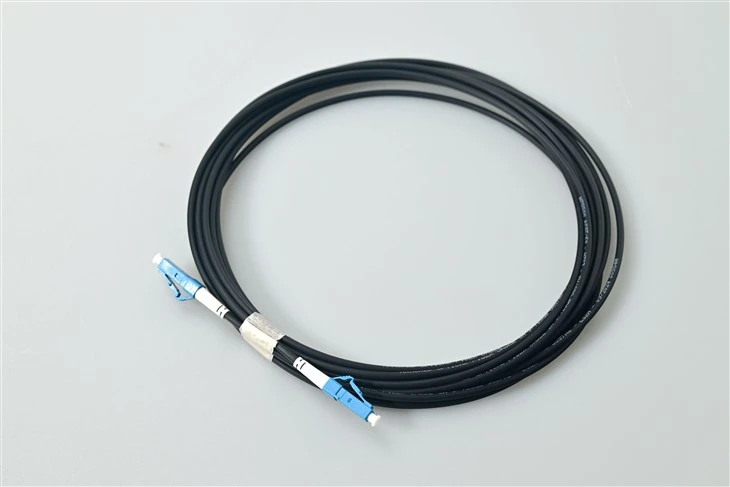

ما هو كابل التصحيح LC LC؟
LC-سلك تصحيح الألياف الضوئية LCهو كابل تصحيح صغير الحجم يستخدم بشكل شائع في العديد من التطبيقات. تشمل حلول الشبكات هذه شبكات الاتصالات والشبكات المحلية وشبكات معالجة البيانات وإنهاء الأجهزة وتوزيع المباني. تم تصميم أسلاك التصحيح LC-LC لتقديم حلول إيثرنت سريعة في تطبيقات جيجابت وتطبيقات أجهزة الصراف الآلي مع استهلاك أقل للمساحة.
مواصفة
| المعلمة | وحدة | FC، SC، LC / سلك تصحيح الألياف المدرعة | ش، مو | MT-RJ، MPO | E2000 | ||||||||
| سم | مم | سم | مم | سم | مم | سم | |||||||
| جهاز كمبيوتر | UPC | ناقلة جنود مدرعة | جهاز كمبيوتر | جهاز كمبيوتر | UPC | جهاز كمبيوتر | جهاز كمبيوتر | UPC | جهاز كمبيوتر | جهاز كمبيوتر | ناقلة جنود مدرعة | ||
| فقدان الإدراج (نموذجي) | ديسيبل | أقل من أو يساوي 0.3 | أقل من أو يساوي 0.2 | أقل من أو يساوي 0.3 | أقل من أو يساوي 0.2 | أقل من أو يساوي 0.3 | أقل من أو يساوي 0.2 | أقل من أو يساوي 0.2 | أقل من أو يساوي 0.3 | أقل من أو يساوي 0.2 | أقل من أو يساوي 0.2 | أقل من أو يساوي 0.3 | أقل من أو يساوي 0.3 |
| خسارة العودة | ديسيبل | أكبر من أو يساوي 45 | أكبر من أو يساوي 50 | أكبر من أو يساوي 60 | أكبر من أو يساوي 30 | أكبر من أو يساوي 45 | أكبر من أو يساوي 50 | أكبر من أو يساوي 30 | أكبر من أو يساوي 45 | أكبر من أو يساوي 50 | أكبر من أو يساوي 35 | أكبر من أو يساوي 55 | أكبر من أو يساوي 75 |
| الطول الموجي التشغيلي | نانومتر | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| قابلية التبادل | ديسيبل | أقل من أو يساوي 0.2 | أقل من أو يساوي 0.2 | أقل من أو يساوي 0.2 | أقل من أو يساوي 0.2 | ||||||||
| اهتزاز | ديسيبل | أقل من أو يساوي 0.2 | أقل من أو يساوي 0.2 | أقل من أو يساوي 0.2 | أقل من أو يساوي 0.2 | ||||||||
| درجة حرارة التشغيل | درجة | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| درجة حرارة التخزين | درجة | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| قطر الكابل | مم | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||
سمات
يلبي الطلبات المتزايدة لحلول SFF
يتم تصنيع موصلات LC بحلقة قطرها 1.25 مم فقط، وهي ميزة رائعة لشبكة الألياف الضوئية ذات الكثافة السكانية العالية. تم تصنيع موصل LC وفقًا للمعيار IEC 61754-20 للاتصالات عالية الكثافة مثل أجهزة الإرسال والاستقبال SFP وXFP وSFP+.
الوضع الفردي أو المتعدد الأوضاع LC-LC، أو Riser أو Plenum Rated
نحن الإمداداتLC-LC fiber optic cable assemblies with single mode and multimode options، مع خيارات الوضع الفردي (9/125 OS1، OS2)، والخيارات المزدوجة والمتعددة (50/125 و62.5/125). يمكنك اختيار ما إذا كان مخصصًا للتطبيق الصاعد أو التوصيلات الكاملة أو إذا كنت تريد تخصيصه بالكامل، يمكنك الاتصال بنا لمعرفة المزيد حول خدمة OEM/ODM الخاصة بنا لأسلاك التصحيح LC-LC.
سحب سهل ومريح
تم تصميم وصلات LC-LC بتكوين سهل التركيب، وهي مزودة بآليات قفل تشبه لسان التثبيت الخاص بموصل RJ45. أصبح من السهل الآن توصيل الموصل وفصله عن الجهاز. ألسنة القفل مصبوبة بالحقن-بمتانة محسنة في مقاومة عمليات السحب والشد والعقبات والصدمات أثناء تركيب الكابلات وصيانتها.
مجموعة ألياف آمنة ومختبرة مع فقدان إدخال منخفض
يتم فحص واختبار أسلاك التصحيح الخاصة بنا بصريًا بنسبة 100% لتحقيق فقدان إدخال منخفض لا يتجاوز 0.02 ديسيبل.
التطبيقات
اللون-إدارة كابلات مركز البيانات المشفرة
توفر كابلات الألياف LC البسيطة ذات اللون الأسود تمييزًا بصريًا في البيئات التي يساعد فيها ترميز الألوان-في العزل السريع للأخطاء. تستخدم فرق عمليات الشبكة التي تدير الآلاف من اتصالات التصحيح أسلاك -LC UPC ذات الغلاف الأسود لتعيين شبكات VLAN معينة، أو-ارتباطات إدارة النطاق، أو منافذ الاختبار المحجوزة.
تصحيح جهاز الإرسال والاستقبال SFP وSFP+
تتوافق الحلقة ذات الشكل الصغير مقاس 1.25 مم لكابل LC البسيط هذا مع كثافة المنافذ المدمجة للوحدات الضوئية SFP وSFP+ وXFP. يعتمد المهندسون الذين ينشرون-محولات عالية الكثافة مع بطاقات خط SFP+ ذات 48 منفذًا على أسلاك توصيل LC سوداء رفيعة لتقليل قطر حزمة الكابلات. بالنسبة لجانب التزاوج من أجهزة الإرسال والاستقبال هذه،محولات الألياف الضوئية المزدوجة LC لتركيبات اللوحات عالية الكثافةهي مكون الواجهة القياسية.
توجيه البث وغرف التحكم الرئيسية
غالبًا ما يتم توحيد مرافق التلفزيون على وصلات من الألياف السوداء لخطوط ربط جهاز توجيه الفيديو لتقليل الفوضى المرئية تحت إضاءة الاستوديو. يناسب تصميم LC UPC البسيط SDI -عبر مسارات الألياف - أحادية الاتجاه حيث يلزم وجود حبلا إرسال أو استقبال واحد فقط.
أجهزة المختبرات ومنضدة الاختبار
يقوم مهندسو الاختبار البصري بتوصيل وحدات OTDR، ومقاييس الطاقة الضوئية، ومحللات الطيف باستخدام كابلات التصحيح البسيطة LC السوداء التي تبرز أمام الألياف المرجعية الملونة. تضمن مواصفات فقدان الإدراج المنخفضة البالغة 0.2 ديسيبل الحد الأدنى من عدم اليقين في القياس أثناء المعايرة.
تأمين الشبكات الحكومية والمالية
تقوم المرافق ذات السياسات الصارمة لتحديد هوية الكابلات بنشر أسلاك التصحيح أحادية الوضع LC السوداء على قطاعات الشبكة المصنفة أو الحساسة. يمنع اللون غير القياسي - الاتصال العرضي - بالكابلات الصفراء أحادية الوضع - ذات الأغراض العامة.
من الخارج-إلى-نقاط الترسيم الداخلية
غالبًا ما ينتقل الفنيون الذين ينهون الكابلات المدرعة الخارجية عند نقاط دخول المبنى إلى وصلات توصيل LC سوداء داخلية بسيطة قبل الترقيع في إطار التوزيع الرئيسي. يشير تباين الألوان بوضوح إلى الحدود الفاصلة بين كابلات المحطة الخارجية وكابلات المباني.
التعليمات
Q1: لماذا تختار سترة سوداء بدلاً من اللون الأصفر القياسي لكابل تصحيح LC أحادي الوضع؟
ج: تخدم كابلات LC البسيطة السوداء احتياجات إدارة الكابلات المتخصصة. يستخدمها مشغلو مراكز البيانات لفصل حركة الإدارة أو دوائر الاختبار أو تأمين قطاعات الشبكة بشكل مرئي عن روابط الإنتاج أحادية الوضع الصفراء.
Q2: هل كابل LC UPC البسيط هذا متوافق مع أجهزة الإرسال والاستقبال المزدوجة SFP+؟
ج: تتميز وحدات SFP+ بمنافذ TX وRX منفصلة، ويقبل كل منها موصل LC البسيط. يمكن لزوج من أسلاك التصحيح البسيط LC السوداء أن تحل محل كبل مزدوج واحد عند تفضيل التوجيه المستقل لمسارات الإرسال والاستقبال.
س 3: ماذا يعني حجم الطويق 1.25 ملم بالنسبة لكثافة المنفذ؟
ج: إن الحلقة الخزفية مقاس 1.25 مم هي نصف قطر موصلات SC أو FC، مما يسمح بمضاعفة عدد المنافذ في نفس مساحة اللوحة. تستوعب لوحات التوصيل LC عالية الكثافة- 72 أو 144 منفذًا في وحدة حامل واحدة. للحصول على مقارنة أعمق لكيفية مقارنة LC مع موصلات التنسيق الأكبر-في البيئات الكثيفة، راجعحلول موصلات ألياف LC عالية الكثافة- لمراكز البيانات وكابلات المؤسسات.
س4: كيف تعمل آلية قفل علامة التبويب السحب- على تبسيط عملية الصيانة؟
ج: يتم تحرير مزلاج الحقن -المقولب الموجود على كل موصل LC UPC بضغطة بسيطة على الإبهام، على غرار قابس RJ45. يقدر الفنيون الذين يقومون بصيانة لوحات التصحيح المزدحمة أداة-فصل الاتصال المجاني الذي يقلل من التلف العرضي للألياف.
س 5: ما هي خسارة الإدخال التي يمكن أن أتوقعها من كابل LC البسيط ذو الوضع الفردي الأسود؟
ج: يضمن اختبار المصنع فقدان الإدراج أقل من أو يساوي 0.2 ديسيبل لكل زوج موصل متزاوج. يحافظ هذا التسامح المحكم على ميزانية الطاقة الضوئية عبر الروابط المتسلسلة الطويلة في شبكات شركات الاتصالات.
س 6: هل مادة السترة السوداء LSZH أو PVC؟
ج: يتوفر كلا خياري السترة. حدد LSZH للبيئات الداخلية أو البيئات المرتفعة حيث يتطلب الامتثال لقواعد مكافحة الحرائق مواد منخفضة-من الدخان وخالية من الهالوجين-. تناسب السترات البلاستيكية -ترقيع الرفوف للأغراض العامة.
س7: هل يمكنني طلب أطوال مخصصة للحامل-إلى-الحامل البسيط؟
ج: نعم. تتوفر كابلات أحادية الوضع OEM simplex LC بأطوال تتراوح من 0.5 متر إلى 100 متر. يحصل المشترون بالجملة الذين يستخدمون أسلاك تصحيح الألياف السوداء لعمليات النشر الكبيرة على تسعير الحجم.
س8: هل يؤثر اللون الأسود على الأداء البصري؟
ج: لا، لا يؤثر تصبغ الغلاف على الألياف الداخلية أو تلميع الموصل. يفي كبل LC UPC الأسود البسيط بمواصفات فقدان الإدخال وخسارة الإرجاع المتطابقة كمكافئات صفراء. إذا كنت تقوم أيضًا بتقييم الاختلافات في تنسيق الموصل،الاختلافات العملية بين موصلات سلك تصحيح الألياف الضوئية LC وSCيغطي المفاضلات-الرئيسية لسيناريوهات النشر الشائعة.
