حل كابلات الألياف لمركز البيانات Evolux
أنشئ قائمة مواد ألياف سلبية جاهزة لطلب عرض الأسعار (RFQ) مع قنوات MPO/MTP وفواصل وأسلاك تصحيح LC وخيارات الوضع المتعدد OM3/OM4 أو خيارات الوضع الفردي -OS2 والمحولات المتوافقة والملصقات الخاصة بالمشروع-.
أرسل قائمة مكونات الصنف الخاصة بالكابلات مراجعة المنتجات التي تم التحقق منها
تأسست عام 2013
نشر الملف التعريفي للشركة
10+ سنة
تجربة صناعة الألياف الضوئية مذكورة في الموقع
عينات بكميات كبيرة
نموذج، دعم-طلبات مجمعة وصغيرة الحجم
وثائق إيل/RL
المشاريع المنجزة
-كابلات ألياف عالية الكثافة لغرف الخوادم وشبكات المؤسسات والبنية التحتية السحابية
توفر Evolux إمكانية الاتصال السلبي لمشروعات كابلات الألياف في مركز البيانات، بما في ذلك أسلاك التصحيح LC، وتجميعات كبلات MPO/MTP، وكابلات OM3 وOM4 متعددة الأوضاع، وكابلات الوضع الفردي -OS2، ومحولات الألياف وأسلاك التوصيل المصنوعة. يغطي النطاق ترقيع المعدات، وروابط الخزانات، والجذوع الأساسية، والانتقالات الجانبية، وتحركات الكابلات المنظمة، والإضافات والتغييرات. يمكن لمشغلي مراكز البيانات ومتكاملي الشبكات ومقاولي الكابلات والموزعين شراء المنتجات القياسية أو طلب عينات أو إعداد قائمة مكونات الصنف للمشروع -للدفعات الصغيرة والإنتاج بالجملة. باعتبارها شركة مصنعة لكابلات الألياف لمراكز البيانات وموردًا لتجميع كابلات الألياف الضوئية OEM، يمكن لشركة Evolux مراجعة مجموعات الموصلات ووضع الألياف والتلميع والطول والسترة واللون ووضع العلامات والتعبئة. يجب على المشترين الذين يخططون لحل كابلات MPO/MTP عالي الكثافة- إرسال واجهة جهاز الإرسال والاستقبال وعدد الألياف والجنس والقطبية مع طلب عرض الأسعار.
منتجات كابلات الألياف الضوئية لمراكز البيانات ذات مواصفات يمكن التحقق منها
تستخدم بطاقات المنتجات أدناه الأسماء والخيارات والقيم الرقمية المنشورة على صفحات منتجات Evolux. يجب أن تحدد عروض الأسعار النهائية درجة الخسارة المحددة ورسم خرائط الموصلات وبناء الكابلات لأنه لا ينطبق كل خيار على كل مجموعة.

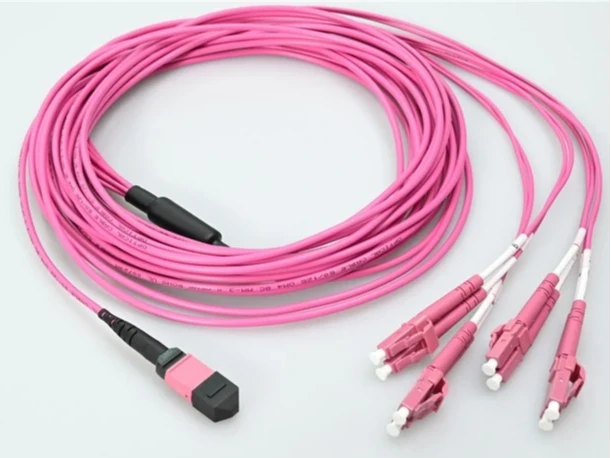

MTP أنثى إلى 4 × LC UPC دوبلكس، 8 ألياف OM4
- أوم4 50/125 ميكرومتر؛ 850/1300 نانومتر
- MTP IL 0.35 ديسيبل كحد أقصى ؛ LC IL أقل من أو يساوي 0.2 ديسيبل
- كابل OFNP مقاس 3.0 مم؛ 150 م عند 40/100 جم و850 نانومتر

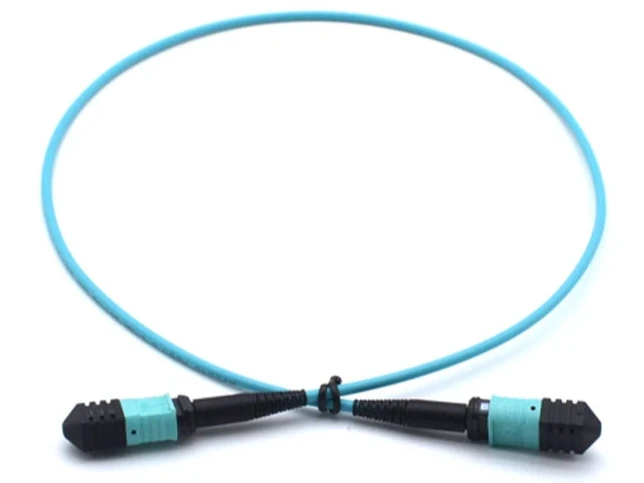

MPO/MPO-OM3-12F-3.0MM-LSZH-1M
- مجموعة 12 ألياف OM3
- كابل LSZH مقاس 3.0 مم؛ نشرت 1 م التكوين
- خسارة منخفضة MM-IL: نموذجية<0.30 dB; max <0.5 dB

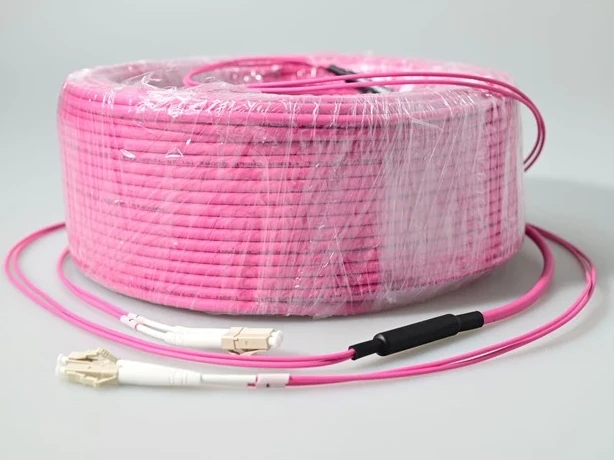

LC إلى LC OM4 سلك التصحيح المزدوج المتعدد الأوضاع
- 1.25 مم صغير-شكل-عامل الطويق
- واجهة موصل IEC 61754-20
- تم ذكر خيارات الكابلات الناهضة والمكتملة والمخصصة
LC UPC OM3 Uniboot كابل تصحيح متعدد الأوضاع
- ليزر OM3-ألياف محسنة بمقدار 50/125 ميكرومتر
- 10G يصل إلى 300 متر عند 850 نانومتر
- OFNR و OFNP؛ الأطوال القياسية من 0.5 م إلى 30 م
كبل تصحيح الوضع الفردي LC/UPC المخصص
- خيار الوضع الفردي 9/125 ميكرومتر-.
- IL أقل من أو يساوي 0.30 ديسيبل IEC من الدرجة C؛ أقل من أو يساوي 0.15 ديسيبل وفقًا لمعايير IEC من الدرجة B
- 0.9/2.0/3.0 ملم؛ PVC، LSZH أو OFNP
محول MTP/MPO مع غلاف المحاذاة
- فقدان الإدراج 0.2 ديسيبل كحد أقصى
- الحد الأدنى 1000 دورة تزاوج
- ذات حواف / عديمة الحواف؛ البسيط/المزدوج؛ ذكرت بنفايات

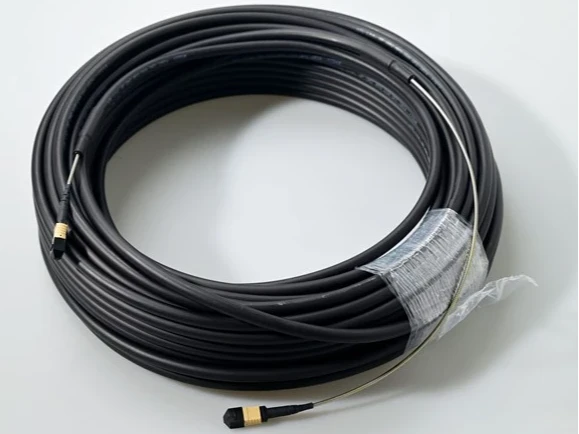

سلك تصحيح الألياف الضوئية المدرع MPO/MTP
- OS2، OM3 أو OM4؛ 8، 12، 24، 48، 72 أو 144 ألياف
- درع شريطي حلزوني من الفولاذ المقاوم للصدأ-
- IEC 61754-7 وTIA 604-5
LC/LC محول مزدوج متعدد الأوضاع
- نوع محول LC؛ الجسم المزدوج
- واجهة UPC البولندية
- المتعدد. لا يوجد -تكوين شفة

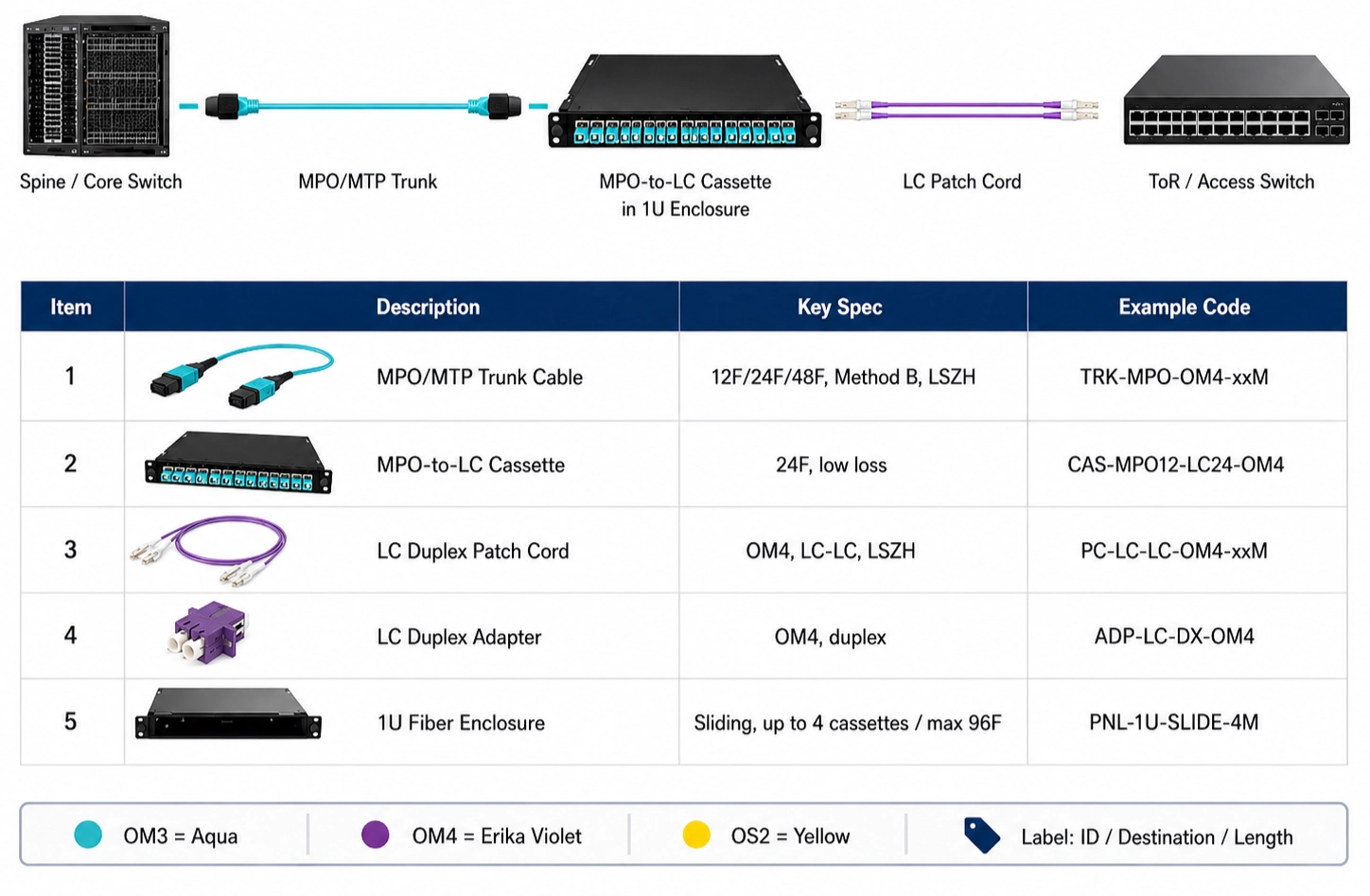

-بنية كابلات الألياف عالية الكثافة لمركز البيانات حسب دور الارتباط
تبدأ خطة الكابلات المنظمة المفيدة بنقاط الاتصال، وليس بقائمة كبلات عامة. قم بتعيين واجهة الجهاز وطريقة التصحيح في كل مرحلة، ثم قم بتعيين جنس الموصل والقطبية ودرجة الألياف والسترة للقناة الكاملة.
الخادم أو التخزين
قم بتأكيد واجهة جهاز الإرسال والاستقبال MPO/MTP المباشر أو LC مزدوج ودرجة الألياف المطلوبة.
01
تبديل ToR/EoR
استخدم تصحيح LC للمنافذ المزدوجة أو اختراق MPO/MTP للتحويل المزدوج المتوازي -إلى-.
02
مجال التصحيح الرف
قم بمطابقة محولات LC المزدوجة أو MPO/MTP مع اللوحة المحددة للمشتري أو مساحة الكاسيت-.
03
الصف / الجذع العمود الفقري
تعمل تجميعات MPO/MTP المنتهية مسبقًا على دمج الألياف وتقليل أعمال الإنهاء الميدانية.
04
MDA / عبر-الاتصال
احتفظ بسجلات موازنة التصنيف والاستقطاب والخسارة-عبر مسار الكابلات الهيكلية.
05
| حالة المشروع | اتجاه الكابلات الموصى به | يجب على المشتري تأكيد | نطاق Evolux ذو الصلة |
|---|---|---|---|
| ترقيع المعدات المزدوجة | LC-إلى-كابل LC مزدوج أو أحادي التمهيد | درجة الألياف، والتلميع، والطول، والسترة، ووضع العلامات على المنفذ | تجميعات OM3/OM4 متعددة الأوضاع و9/125 ميكرومتر أحادية الوضع - LC |
| العمود الفقري الموازي | صندوق MPO/MTP | 8/12/24- تصميم الألياف، الجنس، القطبية، التوجه الرئيسي، فئة الخسارة | تجميعات MPO/MTP في تكوينات OS2 وOM3 وOM4 |
| بالتوازي-مع-الترحيل المزدوج | MTP/MPO-إلى-اختراق LC | رسم خرائط جهاز الإرسال والاستقبال وترتيب زوج LC والجنس وفقدان القناة الإجمالي | 8 ألياف OM4 MTP أنثى إلى أربع مجموعات مزدوجة LC UPC |
| حركة مرور عالية- أو مسار مكشوف | مجموعة مدرعة متعددة-من الألياف | عدد الألياف وهندسة الكابلات وقيود المسار والتحكم في الانحناء | خيارات MPO/MTP مدرعة من الفولاذ الحلزوني-الفولاذ المقاوم للصدأ |
| اقتران لوحة أو كاسيت | محول LC أو MPO/MTP | البصمة، والشفة، واتجاه المفتاح، والوضع، والتوافق مع البولندية | محولات LC مزدوجة ومحولات MTP/MPO ذات حواف أو عديمة الحواف |
كابلات ألياف مركز بيانات MPO/MTP للجذوع المدمجة والوصلات الجانبية
يدعم نطاق Evolux المنشور دورين MPO/MTP العمليين في نظام منظم:خطوط ألياف متعددة-بين نقاط التوزيعوالتجمعات الجانبية التي تقدم موصلات مزدوجة للمعدات.
8 ألياف → 4 أزواج دوبلكس LC
يتم تحديد أداء الاختراق في كلا النوعين من الموصلات
تستخدم مجموعة الألياف 8- OM4 موصلًا أنثى MTP وأربعة أطراف مزدوجة LC UPC. تفصل حدودها المنشورة بين واجهة MTP بحد أقصى 0.35 ديسيبل لخسارة الإدخال عن واجهة LC عند أقل من أو يساوي 0.2 ديسيبل، لذلك يمكن للمشتري وضع كل اتصال في ميزانية خسارة القناة بدلاً من الاعتماد على مطالبة واحدة غير محددة "بخسارة منخفضة".
تم نشر 8-144 ألياف
تعالج الإنشاءات القياسية والمدرعة مسارات مختلفة
يعتبر منتج MPO/MPO-OM3-12F-3.0MM-LSZH-1M القياسي مناسبًا لصناديق الكابلات الداخلية المدمجة، بينما تضيف مجموعة MPO/MTP المدرعة شريطًا حلزونيًا من الفولاذ المقاوم للصدأ.يجب اختيار التدريع للتعرض الميكانيكي; فهو لا يحل محل الحاجة إلى تأكيد التحكم في الانحناء أو فقدان الموصل أو القطبية أو توافق اللوحة.
كابلات ألياف مركز بيانات LC للتبديل الكثيف وتصحيح الخادم
تناسب مجموعات LC منافذ المعدات وحقول التصحيح حيث يستخدم كل رابط زوج إرسال/استقبال مزدوج. حلقة LC مقاس 1.25 مميوفر واجهة أصغر من SC، بينما تعمل بنية التشغيل الأحادي على تقليل عدد أجسام الكابلات التي يتم توجيهها عبر حامل كثيف.
OM3: 10 جيجا حتى 300 متر عند 850 نانومتر
استخدم OM3 حيث يدعمه جهاز الإرسال والاستقبال والوصول
يستخدم كبل LC UPC OM3 uniboot المنشور ألياف الليزر - المحسنة 50/125 ميكرومتر ويتم تقديمه في إصدارات OFNR وOFNP. يسرد Evolux الأطوال القياسية من 0.5 متر إلى 30 مترًا ويقبل الأطوال المخصصة، مما يسمح لـ BOM بالتحكم في حلقة الخدمة -الفائضة بدلاً من استخدام طول واحد لكل موضع حامل.
وضع OM4 أو 9/125 ميكرومتر فردي-.
اختر درجة الألياف من البصريات، وليس اللون وحده
تشتمل محفظة LC علىOM4 منتج مزدوج متعدد الأوضاعوتجميعات الوضع الفردي 9/125 ميكرومتر القابلة للتخصيص-مع خيارات كابلات PVC أو LSZH أو OFNP. يمكن أن يدعم لون السترة تحديد الهوية، ولكن يجب أن توضح مواصفات الشراء وضع الألياف والتلميع وتصنيف السترة ومتطلبات IL/RL المُقاسة بشكل صريح.
الخسارة-عناصر التحكم في الميزانية والقطبية والواجهة لكابلات الألياف الضوئية لمركز البيانات
ما يجعل التجميع المنتهي مسبقًا-قابلاً للنشر هو الاتفاق بين كل سمة رابط. يجب حل هذه الفحوصات على الرسم المعتمد أو قائمة مكونات الصنف (BOM) قبل الإنتاج.
ميزانية الخسارة البصرية
أضف خسائر الموصل والمهايئ المذكورة عند كل زوج متزاوج، بالإضافة إلى توهين الألياف والهامش الهندسي. اطلب تنسيق تقرير IL/RL مع عرض الأسعار.
قطبية MPO/MTP
حدد-النهاية إلى-خريطة الألياف واتجاه المفتاح. "متوافق مع MPO/MTP" وحده لا يحدد ما إذا كانت القناة تحافظ على مسارات الإرسال والاستقبال.
جنس الموصل
قم بتعيين الواجهات المثبتة وغير المثبتة في أجهزة الإرسال والاستقبال والصناديق والمحولات وأشرطة الكاسيت. لا يمكن تزاوج موصلين مثبتين بشكل صحيح.
درجة الألياف والبصريات
قم بمطابقة OM3 أو OM4 أو OS2 مع الطول الموجي ومعدل البيانات والوصول إلى ورقة بيانات جهاز الإرسال والاستقبال. لا تستبدل درجة الألياف دون إعادة فحص القناة.
سترة ومسار
اذكر LSZH أو OFNR أو OFNP أو غيرها من الإنشاءات المطلوبة، بالإضافة إلى قطر الكابل وبيئة التوجيه واحتياجات الحماية الميكانيكية.
خطة تحديد الهوية
قم بتوفير اصطلاح تسمية المنفذ، والملصقات حسب النهاية، وألوان الغلاف أو الحذاء، وجدول الطول ومجموعات التغليف اللازمة لتسلسل التثبيت.
أرسل قائمة مكونات الصنف الكاملة لكابلات الألياف السلبية للمراجعة
يجب أن يقدم مدير المصادر أو مهندس المنتج معلومات كافية لتحديد كل واجهة تزاوج وكل متغير تجاري. وهذا يقلل من حلقات التوضيح ويجعل اختبار العينة مفيدًا.
التطبيق والطوبولوجيا:الخادم أو التخزين أو ToR/EoR أو العمود الفقري أو MDA أو دور الاتصال المتقاطع.
واجهات:نوع الموصل، والتلميع، وعدد ألياف MPO/MTP، والجنس، واتجاه المفتاح، والقطبية.
الوسائط البصرية:OM3 أو OM4 أو OS2 والطول الموجي ومعدل البيانات والوصول وفئة الخسارة المطلوبة.
البناء الميكانيكي:طول الكابل، القطر، طول الاختراق، تصنيف السترة، الدروع ومتطلبات السحب.
التفاصيل التجارية:الكمية حسب التكوين وكمية العينة والملصقات والشعار والتغليف والمستندات المطلوبة.
تكوين كابلات الألياف المخصصة لمركز البيانات ومراجعة الرسم
تنص Evolux على أنه يمكن مراجعة مجموعات الموصلات، وأطوال الكابلات، وأوضاع الألياف، وأنواع الطلاء، وهياكل الكابلات، وألوان السترة والأحذية، والملصقات والتغليف من أجل التوريد- القائم على المشروع.
المواصفات ودعم الرسم
شارك رسمًا أو عينة منتج أو مواصفات أو هيكل موجود. يجب أن تقوم المراجعة بتأمين تعيين الموصل، وأبعاد الاختراق، وتحمل الطول، والغلاف، وموضع الملصق، ووحدة التعبئة قبل إنتاج العينة.
- مراجعة BOM والطوبولوجيا
- مطابقة الموصل والألياف
- التكوين القياسي أو المخصص
عينة،-دفعة صغيرة وإمدادات مجمعة
يؤكد الموقع على تقييم العينة وتخصيص -الدفعات الصغيرة والإنتاج بالجملة. ولا ينشر موك ثابتًا واحدًا أو دورة أخذ عينات لجميع تجميعات مركز البيانات لأن التكوين والكمية يؤثران على الطلب.
- عينة التوافق
- تقييم الأداء
- العينة المعتمدة كمرجع الإنتاج
التسمية الخاصة وهوية التثبيت
يتضمن التخصيص المتاح ألوان السترات والأحذية طويلة الرقبة، وعلامات الكابلات، وملصقات المنتجات، والشعارات، والتغليف المحايد، والتغليف الخاص بالعميل-. حدد النص وتنسيق الرمز الشريطي واتفاقية النهاية-A/end-B في العمل الفني المعتمد.
- تسميات الكابلات والمنتجات المخصصة
- مراجعة الشعار والتعبئة والتغليف
- ترميز الألوان حسب المشروع
المعايير وسجلات الجودة لشراء تجميع كابلات الألياف
ترتبط أدلة الجودة الأكثر فائدة بالمنتج الدقيق والدفعة. تنشر صفحات منتجات Evolux معايير الواجهة وبيانات المواد وخيارات الاختبار التالية؛ يجب على المشترين طلب الوثيقة المعمول بها مقابل SKU المقتبس.
IEC 61754-7 وTIA 604-5
تم نشره للتجميع المدرع MPO/MTP ومجموعة محول MPO/MTP. تحدد هذه المراجع واجهة موصل الألياف المتعددة-وتدعم عمليات التحقق من قابلية التداخل.
تيلكورديا GR-326 وJIS
مدرج في صفحة محول MTP/MPO بحد أقصى 0.2 ديسيبل. قم بتأكيد مستند التأهيل أو الامتثال الدقيق لتكوين المحول المطلوب.
سترة كابل OFNP
تم النشر لتجميع 8-ألياف OM4 MTP-to-LC. يحدد هذا بناء الكابل المكتمل المذكور؛ ويظل مصمم المشروع مسؤولاً عن قبول الكود المحلي.
إيك 61754-20
تم نشره لسلك التصحيح المزدوج LC OM4. فهو يحدد واجهة موصل LC المستخدمة في اتصالات معدات SFP وXFP وSFP+.
الامتثال للمواد RoHS
مذكور لمحول MTP/MPO. بالنسبة لسجلات المشتريات، اطلب الإقرار الحالي الذي يحدد المنتج أو مجموعة المواد المقتبسة.
الإدراج-الخسارة / الإرجاع-الإبلاغ عن الخسارة
تنص Evolux على إمكانية توفير تقارير IL/RL. حدد الطول الموجي والحد وطريقة الاختبار وأساس أخذ العينات وما إذا كانت النتائج المتسلسلة مطلوبة.
تقول Evolux أنها تأسست في عام 2013 ولديها أكثر من 10 سنوات من الخبرة في صناعة الألياف الضوئية. لا يتم نشر أي بيانات -مركز-إجمالي شحنة محددة أو حالة مركز بيانات مسماة على الصفحات التي تمت مراجعتها، لذلك لا تقوم صفحة الحل هذه بتعيين عدد نشر لم يتم التحقق منه لقطاع مركز البيانات.
الأسئلة الشائعة حول حلول كابلات الألياف لمركز البيانات
ما هي المعلومات التي يجب تضمينها في طلب عرض الأسعار الخاص بكابلات الألياف في مركز البيانات؟
قم بتوفير دور الرابط، وجهاز الإرسال والاستقبال أو واجهة الجهاز، ونوع الموصل، ووضع الألياف، وعدد الألياف، والقطبية، وجنس الموصل، والتلميع، وطول الكابل، وتصنيف الغلاف، والكمية حسب الطول، ووضع العلامات والتعبئة. تساعد الطوبولوجيا أو قائمة مكونات الصنف (BOM) أو الرسم أو العينة أو المواصفات الحالية Evolux على التحقق من توافق المكونات قبل عرض الأسعار.
متى يجب على مركز البيانات استخدام LC مزدوج بدلاً من MPO/MTP؟
استخدم LC مزدوجًا حيث تعرض المعدات النشطة وحقول التصحيح منافذ LC المزدوجة ويحمل الرابط زوج إرسال/استقبال واحد. استخدم MPO/MTP لقنوات الألياف المتعددة-، أو منافذ البصريات -المتوازية أو التجميع-عالي الكثافة؛ يمكن لحزام MPO/MTP-إلى-LC أو انتقال الكاسيت توصيل نوعي الواجهة.
كيف يجب على المشترين الاختيار بين OM3، OM4 وOS2؟
قم بمطابقة الألياف مع مواصفات جهاز الإرسال والاستقبال والطول الموجي والوصول والمصنع المثبت. يسرد Evolux مجموعات OM3 وOM4 50/125 ميكرومتر متعددة الأوضاع وخيارات الوضع OS2 9/125 ميكرومتر فردي-؛ تأكد من الدرجة الدقيقة وفقًا لورقة بيانات المعدات بدلاً من الاختيار حسب لون السترة وحده.
ما هي تفاصيل MPO/MTP التي يجب تأكيدها قبل الإنتاج؟
تأكد من عدد الألياف، وجنس الموصل، واتجاه المفتاح، وطريقة القطبية، وتلميع UPC أو APC، ودرجة الألياف، وفئة الخسارة، ورسم الخرائط من النهاية إلى-. تعمل هذه السمات كنظام واحد، لذا فإن نوع الكابل الصحيح ذو القطبية أو الجنس الخاطئ يمكن أن يمنع الارتباط من العمل.
ما هو موك والمهلة الزمنية لكابلات الألياف المخصصة لمركز البيانات؟
تشير شركة Evolux إلى أنها تدعم العينات وتخصيص -الدفعات الصغيرة والإنتاج بالجملة، ولكن موقع الويب لا ينشر حدًا رقميًا محددًا لكمية الطلب أو مهلة زمنية محددة لهذا الحل. يجب تأكيد كليهما بعد مراجعة متطلبات الموصل والألياف والطول والغلاف ووضع العلامات وتقرير الاختبار والكمية.
هل تستطيع شركة Evolux توفير-كابلات خاصة ووثائق اختبار؟
يتضمن نطاق التخصيص المنشور ألوان السترة والأحذية الطويلة، وعلامات الكابلات، وملصقات المنتجات، والشعارات، والتغليف المحايد أو الخاص بالعميل- وتهيئة المنتج. تم أيضًا ذكر دعم تقرير ورقة البيانات والإدراج-الخسارة/الإرجاع-اختبار الخسارة-؛ تحديد ما إذا كانت التقارير تعتمد على الدُفعات-أو تكون متسلسلة في مواصفات الأمر المعتمد.
قم ببناء BOM لكابلات الألياف في مركز البيانات الخاص بك حول واجهات حقيقية
أرسل الهيكل وواجهات جهاز الإرسال والاستقبال وتعيين الموصل ومتطلبات OM3/OM4 أو OS2 والأطوال والغلاف والكميات وخطة وضع العلامات. يمكن لـ Evolux مراجعة مجموعات ومحولات الكابلات السلبية مقابل المواصفات المقدمة.
