ما هو موصل الألياف البصرية؟
موصل الألياف الضوئية هو جهاز يسمح بالاتصالات القابلة للفصل (المنقولة) بين الألياف الضوئية. فهو يربط الوجهين النهائيين للألياف الضوئية بدقة لتحقيق أقصى قدر من اقتران خرج الطاقة الضوئية من الألياف المرسلة إلى الألياف المستقبلة، وتقليل التأثير على النظام الناتج عن تدخله في الوصلة الضوئية. هذا هو المطلب الأساسي لموصل الألياف الضوئية. إلى حد ما، تؤثر موصلات الألياف الضوئية على موثوقية وأداء أنظمة النقل البصري.

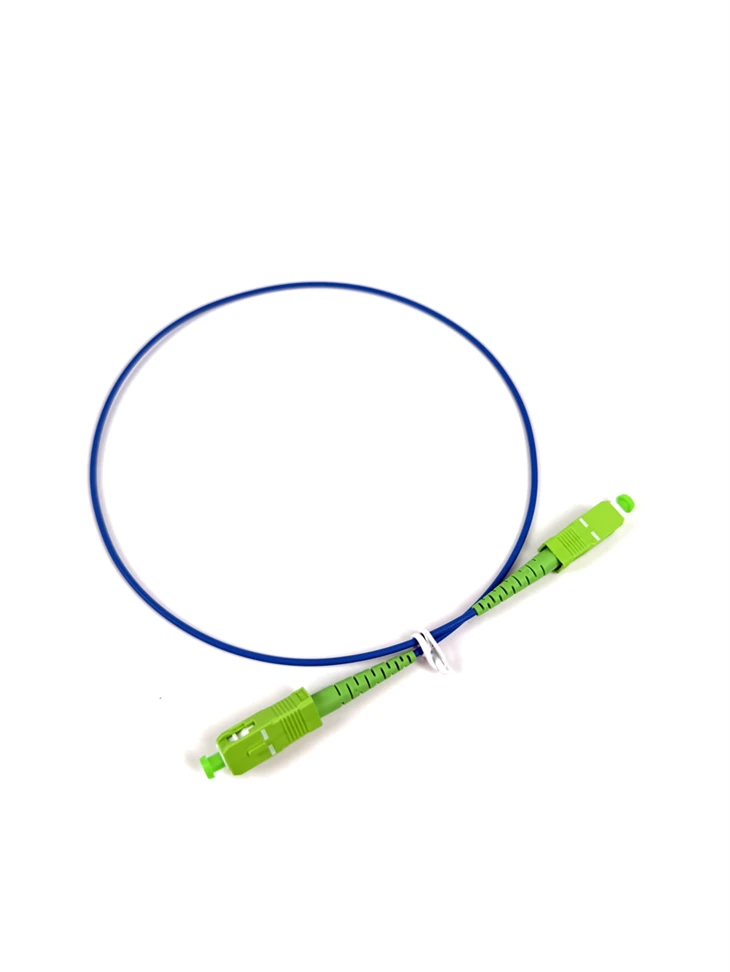

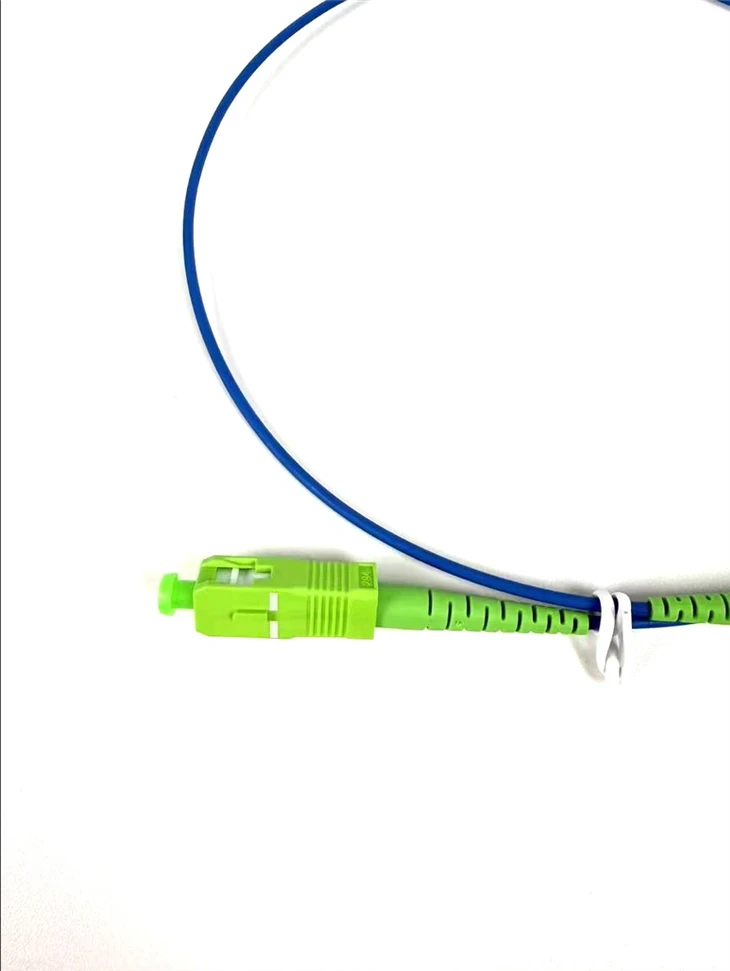

موصل الألياف الضوئية من النوع SCهو موصل ألياف ضوئية تم تطويره بواسطة شركة NTT في اليابان. غلافه مستطيل الشكل، والأبعاد الهيكلية للمسامير وأكمام التوصيل المستخدمة هي تمامًا نفس تلك الخاصة بنوع FC. غالبًا ما يتم تلميع الوجوه النهائية للدبابيس باستخدامطرق طحن PC أو APC; تستخدم طريقة التثبيت قابسًا-من نوع مزلاج الدبوس، والذي لا يتطلب التدوير. هذا النوع من الموصلات غير مكلف، وسهل التوصيل والفصل، مع تقلبات صغيرة في فقدان الإدخال، وقوة ضغط عالية، وكثافة تركيب عالية.
واجهات ST وSC نوعان من موصلات الألياف الضوئية. بالنسبة لاتصالات 10Base-F، تكون الموصلات عادةً من النوع ST، بينما تكون الموصلات من نوع 100Base-FX في الغالب من النوع SC. قلب موصل ST مكشوف، بينما قلب موصل SC موجود داخل المفصل.
الخصائص الهيكلية ومؤشرات الأداء لمختلف موصلات الألياف الضوئية النشطة أحادية الوضع
| الخصائص الهيكلية ومؤشرات الأداء لمختلف موصلات الألياف الضوئية النشطة أحادية الوضع | ||||||
| يكتب | فك/كمبيوتر شخصي | FC/APC | SC/الكمبيوتر | SC/APC | ست / بيسي | |
| الهيكل والخصائص | نهاية شكل الوجه | سطح كروي محدب | منحدر 8 درجات | سطح كروي محدب | منحدر 8 درجات | سطح كروي محدب |
| طريقة الاتصال | خيط | خيط | الإدراج والإزالة المحورية | الإدراج والإزالة المحورية | فرقعة | |
| شكل الموصل | دائري | دائري | المستطيل | المستطيل | دائري | |
| مؤشرات الأداء | متوسط فقدان الخمول | أقل من أو يساوي 0.2 | أقل من أو يساوي 0.2 | أقل من أو يساوي 0.3 | أقل من أو يساوي 0.3 | أقل من أو يساوي 0.2 |
| الحد الأقصى لخسارة الإدراج | 0.3 | 0.5 | 0.5 | 0.5 | 0.3 | |
| التكرار | أقل من أو يساوي ±0.1 | أقل من أو يساوي ±0.1 | أقل من أو يساوي ±0.1 | أقل من أو يساوي ±0.1 | أقل من أو يساوي ±0.1 | |
| التبادلية | أقل من أو يساوي ±0.1 | أقل من أو يساوي ±0.1 | أقل من أو يساوي ±0.1 | أقل من أو يساوي ±0.1 | أقل من أو يساوي ±0.1 | |
| خسارة العودة | أكبر من أو يساوي 40 | أكبر من أو يساوي 60 | أكبر من أو يساوي 40 | أكبر من أو يساوي 60 | أكبر من أو يساوي 40 | |
| وقت الإدراج والإزالة | أكبر من أو يساوي 1000 | أكبر من أو يساوي 1000 | أكبر من أو يساوي 1000 | أكبر من أو يساوي 1000 | أكبر من أو يساوي 1000 | |
| نطاق درجة الحرارة للاستخدام | '-40~80 | '-40~80 | '-40~80 | '-40~80 | '-40~80 | |
التطبيقات
-كابلات لوحة التصحيح عالية الكثافة
يعمل الطول القصير للغاية البالغ 0.5-متر- على تقليل ارتخاء الكابل في البيئات عالية الكثافة، مما يقلل الازدحام داخل خزانات المعدات ومناطق الترقيع.
اتصالات صندوق المحطة الطرفية FTTH
مثالي لتوصيل أجهزة ONT بورود الألياف ومنافذ الحائط في التركيبات الداخلية ذات المساحة المحدودة FTTH.
تصحيح المسافة القصيرة الداخلية لـ ODF-
يُستخدم بشكل شائع داخل إطارات التوزيع الضوئية للاتصالات المنظمة والمنخفضة الفوضى بين الوحدات والمقسمات والمحولات المتجاورة.
حاويات الاتصالات المدمجة
مناسب لصناديق التوصيل الصغيرة، والخزائن التي يتم تثبيتها على الحائط، والحاويات المدمجة حيث تؤدي الكابلات الأطول إلى إنشاء كميات كبيرة غير ضرورية.
روابط منضدة الاختبار ومعدات المختبر
يوفر خيار وصلة قصيرة ومتسقة لإعدادات الاختبار البصري واتصالات الأجهزة المرجعية.
التعليمات
س: ما هي خسارة الإرجاع التي يوفرها سلك التصحيح SC/APC هذا؟
A: أكبر من أو يساوي خسارة العودة 60 ديسيبلكما هو محدد في جدول أداء المنتج.
س: ما هي خسارة الإدراج؟
س: ماذا يعني الوجه النهائي بزاوية 8 درجات؟
ج: تحتوي موصلات SC/APC على طلاء بزاوية 8 درجات يوجه الضوء المنعكس بعيدًا عن قلب الألياف، مما يقلل من الانعكاس الخلفي.
س: كم عدد دورات التزاوج التي تم تصنيف الموصل لها؟
ج: أكبر من أو يساوي 1000 دورة إدخال وإزالة مع الحفاظ على الأداء البصري المستقر.
س: لماذا تختار سلك التوصيل فائق القصر بطول 0.5-متر؟
ج: تعمل أسلاك التوصيل القصيرة جدًا- على تقليل فوضى الكابلات، وتبسيط الإدارة في المناطق ذات الكثافة العالية-، وتقليل الكابلات الزائدة في المساحات الصغيرة.
س: ما هو نطاق درجة حرارة التشغيل؟
ج: -40 درجة إلى +80 درجة .
س: ما هي خيارات السترة والقطر المتاحة؟
ج: السترات: PVC، LSZH، OFNP. الأقطار: 3.0 ملم، 2.0 ملم، 0.9 ملم.
