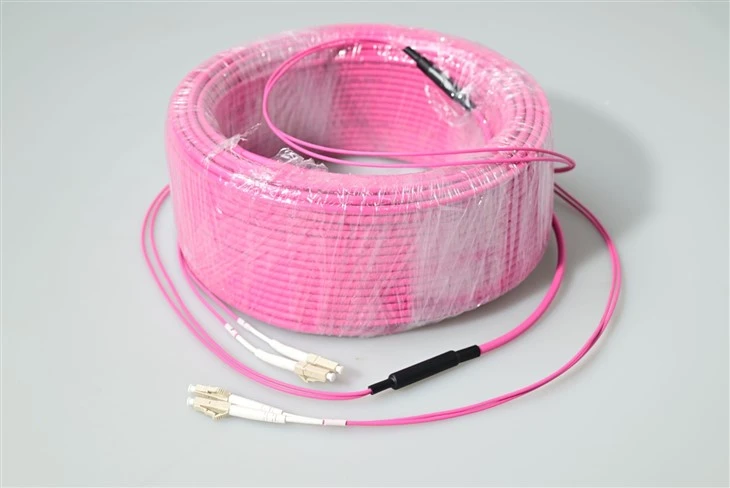

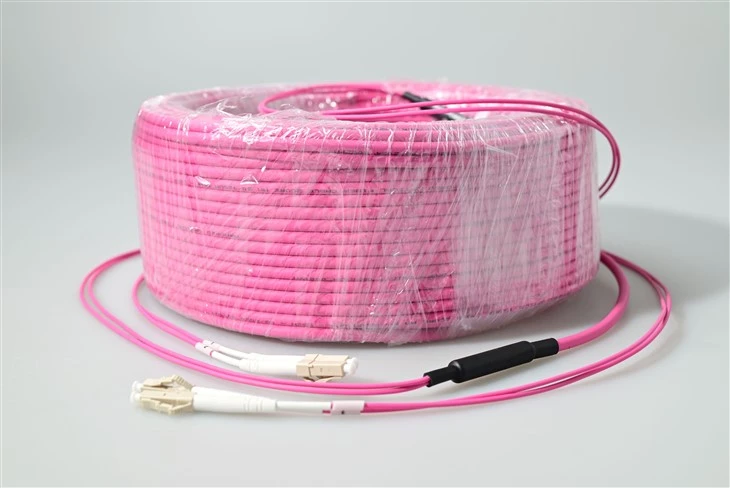

ما هو كابل التصحيح LC LC؟
LC-سلك تصحيح الألياف الضوئية LCهو كابل تصحيح صغير الحجم يستخدم بشكل شائع في العديد من التطبيقات. تشمل حلول الشبكات هذه شبكات الاتصالات والشبكات المحلية وشبكات معالجة البيانات وإنهاء الأجهزة وتوزيع المباني. تم تصميم أسلاك التصحيح LC-LC لتقديم حلول إيثرنت سريعة في تطبيقات جيجابت وتطبيقات أجهزة الصراف الآلي مع استهلاك أقل للمساحة.
مواصفة
| المعلمة | وحدة | FC، SC، LC / سلك تصحيح الألياف المدرعة | ش، مو | MT-RJ، MPO | E2000 | ||||||||
| سم | مم | سم | مم | سم | مم | سم | |||||||
| جهاز كمبيوتر | UPC | ناقلة جنود مدرعة | جهاز كمبيوتر | جهاز كمبيوتر | UPC | جهاز كمبيوتر | جهاز كمبيوتر | UPC | جهاز كمبيوتر | جهاز كمبيوتر | ناقلة جنود مدرعة | ||
| فقدان الإدراج (نموذجي) | ديسيبل | أقل من أو يساوي 0.3 | أقل من أو يساوي 0.2 | أقل من أو يساوي 0.3 | أقل من أو يساوي 0.2 | أقل من أو يساوي 0.3 | أقل من أو يساوي 0.2 | أقل من أو يساوي 0.2 | أقل من أو يساوي 0.3 | أقل من أو يساوي 0.2 | أقل من أو يساوي 0.2 | أقل من أو يساوي 0.3 | أقل من أو يساوي 0.3 |
| خسارة العودة | ديسيبل | أكبر من أو يساوي 45 | أكبر من أو يساوي 50 | أكبر من أو يساوي 60 | أكبر من أو يساوي 30 | أكبر من أو يساوي 45 | أكبر من أو يساوي 50 | أكبر من أو يساوي 30 | أكبر من أو يساوي 45 | أكبر من أو يساوي 50 | أكبر من أو يساوي 35 | أكبر من أو يساوي 55 | أكبر من أو يساوي 75 |
| الطول الموجي التشغيلي | نانومتر | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| قابلية التبادل | ديسيبل | أقل من أو يساوي 0.2 | أقل من أو يساوي 0.2 | أقل من أو يساوي 0.2 | أقل من أو يساوي 0.2 | ||||||||
| اهتزاز | ديسيبل | أقل من أو يساوي 0.2 | أقل من أو يساوي 0.2 | أقل من أو يساوي 0.2 | أقل من أو يساوي 0.2 | ||||||||
| درجة حرارة التشغيل | درجة | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| درجة حرارة التخزين | درجة | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| قطر الكابل | مم | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||
سمات
يلبي الطلبات المتزايدة لحلول SFF
يتم تصنيع موصلات LC بحلقة قطرها 1.25 مم فقط، وهي ميزة رائعة لشبكة الألياف الضوئية ذات الكثافة السكانية العالية. يتم تصنيع موصل LC وفقًا للمعيار IEC 61754-20 القياسي للاتصالات عالية الكثافة مثل أجهزة الإرسال والاستقبال SFP وXFP وSFP+. لإلقاء نظرة أعمق على كيفية ترجمة ذلك إلى عمليات نشر في العالم الحقيقي، راجع دليلناحلول موصلات ألياف LC عالية الكثافة- لبيئات SFP+ ومراكز البيانات.
الوضع الفردي أو المتعدد الأوضاع LC-LC، أو Riser أو Plenum Rated
نقوم بتوريد مجموعات كابلات الألياف الضوئية LC-LC معالوضع الفردي (9/125 OS1، OS2)، الوضع المزدوج والمتعدد (50/125 و62.5/125)خيارات. يمكنك اختيار ما إذا كان مخصصًا للتطبيق الصاعد أو التوصيلات الكاملة أو إذا كنت تريد تخصيصه بالكامل، يمكنك الاتصال بنا لمعرفة المزيد حول خدمة OEM/ODM الخاصة بنا لأسلاك التصحيح LC-LC.
سحب سهل ومريح
تم تصميم وصلات LC-LC بتكوين سهل التركيب، وهي مزودة بآليات قفل تشبه لسان التثبيت الخاص بموصل RJ45. أصبح من السهل الآن توصيل الموصل وفصله عن الجهاز. ألسنة القفل مصبوبة بالحقن-بمتانة محسنة في مقاومة عمليات السحب والشد والعقبات والصدمات أثناء تركيب الكابلات وصيانتها.
مجموعة ألياف آمنة ومختبرة مع فقدان إدخال منخفض
يتم فحص واختبار أسلاك التصحيح الخاصة بنا بصريًا بنسبة 100% لتحقيق فقدان إدخال منخفض لا يتجاوز 0.02 ديسيبل.
التطبيقات
تم تصميم سلك التصحيح OM4 المزدوج متعدد الأوضاع LC خصيصًا للبيئات التي تكون فيها كثافة الموصل ونطاق الوصول القصير-والتصحيح السريع -مهمًا أكثر من المسافة. نظرًا لأن حلقة SFF مقاس 1.25 مم هي نصف قطر حلقة SC القياسية، فإن وصلة الألياف المزدوجة LC OM4 تناسب ضعف عدد المنافذ في نفس 1U من مساحة اللوحة - وهذا هو السبب في أن السيناريوهات التالية هي أهداف النشر الأساسية الخاصة بها.
رفوف أجهزة الإرسال والاستقبال عالية الكثافة-SFP+ / QSFP+
فتحات مباشرة في أقفاص 10G SFP+ و25G SFP28 و4×10G QSFP+-. يحافظ كبل التصحيح SFF LC مقاس 1.25 مم على مسافة المنفذ -إلى-المنفذ عند 6.25 مم، مما يتوافق مع التباعد الميكانيكي المحدد بواسطة IEC 61754-20 لأقفاص أجهزة الإرسال والاستقبال القابلة للتكديس.
10G / 40G / 100G قصير-يصل إلى روابط متعددة الأوضاع
توفر الألياف المحسنة بالليزر OM4 50/125-10GBASE-SR حتى 400 م، و40GBASE-SR4 حتى 150 م، و100GBASE-SR10 حتى 150 م. وهذا يجعل كابل الألياف الضوئية المزدوج OM4 LC-LC هو وصلة الوصل الافتراضية القصيرة-للنسيج الورقي للعمود الفقري- داخل قاعة بيانات واحدة. إذا كنت تقوم بتقييم ما إذا كنت تريد نشر OM3 أو OM4 لمشروعك، فلدينادليل مقارنة الألياف متعددة الأوضاع OM3 و OM4ويغطي المسافة الرئيسية وعرض النطاق الترددي والتكلفة -بالتفصيل.
-تبديل سريع للتصحيح في لوحات مباشرة على مدار 24 ساعة طوال أيام الأسبوع
يتم تحرير مشبك نمط RJ45--في المزلاج بإصبع واحد - بدون أدوات، ولا يوجد إزعاج في المنفذ المجاور. يفضل الفنيون الميدانيون وصلة التصحيح LC المزدوجة OM4 هذه للوحات الإنتاج حيث تتسبب القاطرات العرضية على الكابلات المجاورة في حدوث أعطال في الخدمة.
شبكات منطقة التخزين (قناة ليفية 16 جيجا / 32 جيجا)
يستخدم مديرو شبكة SAN من Brocade وCisco تقنية LC المزدوجة في كل منفذ. يدعم وصلة العبور OM4 LC إلى LC متعددة الأوضاع 16GFC حتى 125 مترًا و32GFC حتى 100 متر - تغطي أطول صف من -إلى-الصف داخل معظم أقمشة SAN الخاصة بالمؤسسات.
الكابلات الهيكلية الصاعدة والمكتملة (OFNR / OFNP)
بالنسبة للمشترين الذين يطلبون كميات كبيرة والذين يقومون ببناء أعمدة صاعدة أو أسقف مكتملة للهواء-، يتوفر سلك التصحيح المزدوج LC OM4 مع سترات مصنفة من OFNR أو OFNP تتوافق مع متطلبات السلامة من الحرائق - NFPA 262 و UL 910 - المحددة غالبًا في المشاريع الفيدرالية الأمريكية ومشاريع الرعاية الصحية.
OEM / ODM بالجملة لمتكاملي الأنظمة
نحن نقبل طلبات تصنيع المعدات الأصلية المجمعة باستخدام ملصقات مطبوعة مخصصة وأحذية مرمزة بالألوان وأطوال فرعية غير -قياسية (تصل إلى 0.5 متر). يمكن لمشتري وصلة العبور المزدوجة متعددة الأوضاع LC بالجملة الجمع بين أقطار الكابلات المختلطة 0.9 / 2.0 / 3.0 مم على نفس أمر الشراء.
تشغيل واسع النطاق للألياف الصناعية ذات درجة الحرارة-.
تتجاوز نافذة التشغيل −40 ~ 75 درجة المواصفات التجارية القياسية بمقدار 20 درجة عند الطرف المنخفض، مما يسمح لكابل التصحيح المزدوج 50/125 OM4 LC-LC بالبقاء على قيد الحياة في غرف المفاتيح غير المشروطة والملاجئ الخارجية وخزائن الاتصالات بجانب المسار دون فشل التدوير الحراري.
التعليمات
Q1: ما الذي يجعل الحلقة SFF مقاس 1.25 مم أفضل من الحلقة مقاس 2.5 مم الموجودة على كابل SC؟
ج: تعمل الحلقة الأصغر على تقليل المسافة بين المنافذ إلى النصف، ولهذا السبب بالضبط اختارت IEC 61754-20 1.25 مم لـ LC. يمكن للوحة 1U التي تناسب 24 منفذًا مزدوجًا SC أن تناسب 48 منفذًا مزدوجًا LC باستخدام سلك التصحيح OM4 المزدوج متعدد الأوضاع LC - مضاعفة كثافة المنفذ دون توسيع مساحة الحامل.
Q2: هل سيعمل وصلة الألياف LC إلى LC OM4 هذه على 40G و100G؟
ج: نعم. يدعم ألياف OM4 الليزرية-المحسنة بنسبة 50/125 40GBASE-SR4 و100GBASE-SR10 على روابط متعددة الأوضاع قصيرة المدى-. بالنسبة للبصريات المتوازية 40G/100G، يمكنك استخدام وصلات توصيل مزدوجة LC OM4 أو الانتقال إلى قناة MPO - ولكن للتجميع بين منفذي خروج مزدوجين-LC SFP+/QSFP+ Break-، فإن هذا السلك هو الاختيار الصحيح.
س3: ما الذي يضمن بالضبط الامتثال للمعيار IEC 61754-20؟
ج: IEC 61754-20 هو المعيار الدولي للأبعاد والتزاوج لموصلات واجهة LC. يتم إنتاج وصلة العبور المزدوجة IEC 61754-20 LC هنا بشكل موثوق مع أي جهاز إرسال واستقبال أو محول متوافق من Cisco، وJuniper، وArista، وHPE، وFinisar، وغيرها من الشركات المصنعة - بدون تقييد البائع.
Q4: هل يمكنني طلب سلك التصحيح OM4 LC هذا في تصنيف OFNP المكتمل لمشروع البيع بالجملة؟
ج: نعم. يمكن للمشترين بالجملة تحديد سترات OFNR (الناهضة) أو OFNP (الكلية) على نفس أمر الشراء. موك لتقييمات سترة مخصصة عادة ما يكون 100 قطعة لكل طول -SKU؛ أطوال مختلطة من 0.5 م إلى 30 م يتم شحنها معًا.
س 5: ما هي المهلة الزمنية للطلب بالجملة لكابلات الألياف المزدوجة LC OM4؟
ج: يتم شحن التكوينات القياسية (أكوا LSZH، 2.0 مم، 0.5-10 م) خلال 3-5 أيام عمل من المخزون. عادةً ما تتطلب طلبات تصنيع المعدات الأصلية المخصصة ذات الملصقات المطبوعة أو الأحذية المرمزة بالألوان أو الأطوال غير القياسية من 7 إلى 12 يوم عمل. يتم تسعير العطاءات الكبيرة المكونة من 5 قطع 000+ بشكل فردي.
س6: هل يتم ضمان خسارة إدخال منخفضة أقل من أو تساوي 0.2 ديسيبل في كل وحدة؟
ج: يتم فحص كل سلك تصحيح LC مزدوج OM4 بنسبة 100% بواسطة مقياس التداخل - واختبار فقدان الإدراج - مقابل درجة مرجعية - رئيسية. IL النموذجي المقاس في - الخط هو أقل من أو يساوي 0.2 ديسيبل عند 850 نانومتر وأقل من أو يساوي 0.15 ديسيبل عند 1300 نانومتر. تتوفر تقارير الاختبار الفردية عند الطلب لتقديمات جودة الطلب بالجملة.
س7: ما هو قطر الكابل الذي يجب أن أختار - 0.9، 2.0، أو 3.0 ملم؟
ج: استخدم 3.0 مم للوحة التصحيح لتشغيل المعدات حيث تكون مقاومة السحق مهمة، و2.0 مم لحقول التصحيح الكثيفة المكونة من وحدة واحدة، و0.9 مم محكم-مخزن مؤقتًا لتجميعات المخرج المروحي والأشرطة الداخلية. يتم تقديم جميع الأقطار الثلاثة على نفس عائلة كابل التصحيح المزدوج 50/125 OM4 LC-LC.
Q8: هل هذا العبور OM4 متوافق مع أجهزة الإرسال والاستقبال OM3؟
ج: نعم. تعمل ألياف OM4 بنطاق ترددي أعلى من OM3 ولكنها تشترك في نفس الهندسة الأساسية 50/125، لذلك يعمل سلك التصحيح المزدوج متعدد الأوضاع LC على معدات OM3 دون عدم تطابق الوسائط. سيتم التحكم في الوصول إلى الرابط من خلال الجزء السفلي من الدرجة-في قناة OM3/OM4 المختلطة.
س9: ما هي درجة حرارة التشغيل التي يمكن أن أتوقعها في خزانة الشارع الخارجية؟
ج: نطاق التشغيل هو -40 درجة إلى +75 درجة، مع تخزين -45 درجة إلى +85 درجة. وهذا يجعل كابل التصحيح-LC OM4 عالي الكثافة لعمليات نشر SFP+ قابلاً للاستخدام في الخزانات غير المشروطة عبر معظم المناطق المناخية في أوروبا وأمريكا الشمالية و-الشرق الأوسط.
س10: كيف يمكن مقارنة مزلاج نمط RJ45-بكابلات التشغيل الأحادي التي تعمل بنظام الدفع والسحب؟
ج: يعتبر المزلاج- أبسط وأرخص ومألوفًا على نطاق واسع للفنيين الميدانيين. توفر كابلات Uniboot ما يقرب من 25% على المقطع العرضي للوصلة- ولكنها تكلف أكثر لكل وحدة. بالنسبة لحقول التصحيح القياسية 1U، فإن وصلة العبور المزدوجة LC بنمط RJ45 هي الاختيار السائد؛ Uniboot هو خط إنتاج منفصل.
س11: هل تقومون بشحن سلك LC-LC OM4 المزدوج هذا تحت علامتك التجارية الخاصة أو الشركة المصنعة الأصلية؟
ج: كلاهما. يحصل المشترون المباشرون على ملصقات ومواد تغليف تحمل العلامة التجارية Evolux-. يتم شحن طلبات الموردين على الوجهين OEM / بالجملة LC OM4 مع الطباعة الخاصة بالمشتري وتصميم الصندوق وشهادة المصنع لوثائق المنشأ.
س12: ما الذي يجب علي التأكد منه قبل تقديم الطلب؟
ج: يرجى التأكيدالنوع المصقول (UPC أو APC) - راجع دليل تلميع موصل PC مقابل UPC مقابل APCإذا لم تكن متأكدًا من اللمسة النهائية التي تناسب الرابط الخاص بك، ومواد الغلاف (LSZH / OFNR / OFNP / PVC)، وقطر الكابل (0.9 / 2.0 / 3.0 مم)، والطول، ومتطلبات التمهيد المرمزة بالألوان -، وما إذا كانت علامات الطول المطبوعة أو الملصقات المرقمة - التسلسلية مطلوبة في كل مجموعة.
