المواصفات الفنية - LC إلى FC OM3 كابل تصحيح الألياف المزدوجة
| المعلمة | مواصفة | المعلمة | مواصفة |
|---|---|---|---|
| نوع الموصل | LC UPC إلى FC UPC | نوع الألياف | OM3 المتعدد 50/125μm |
| درجة الألياف | الليزر-المحسن 50 ميكرومتر | الطول الموجي | 850 نانومتر / 1300 نانومتر |
| فقدان الإدراج | أقل من أو يساوي 0.3 ديسيبل (0.2 ديسيبل نموذجي) | خسارة العودة | أكبر من أو يساوي 20 ديسيبل |
| عدد الألياف | دوبلكس (2 ألياف) | قطر الكابل | 2.0 مم ضيق-مخزن مؤقتًا |
| سترة الكابل | LSZH (منخفض الهالوجين بدون دخان) | لون السترة | أكوا (معيار OM3) |
| الأعلى. معدل البيانات | 10 جيجابت في الثانية @ 300 م | مادة الطويق | سيراميك زركونيا دقيق |
| دقيقة. شعاع الانحناء | 30 ملم (محملة) / 15 ملم (غير محملة) | قوة الشد | أكبر من أو يساوي 100N |
| درجة حرارة التشغيل. | -20 درجة إلى +70 درجة | درجة حرارة التخزين. | -40 درجة إلى +80 درجة |
| الأطوال المتاحة | 1 م، 2 م، 3 م، 5 م، 10 م، مخصص | امتثال | بنفايات، سي، إسو 11801 |
ما هو كابل التصحيح المزدوج المتعدد الأوضاع LC إلى FC OM3؟

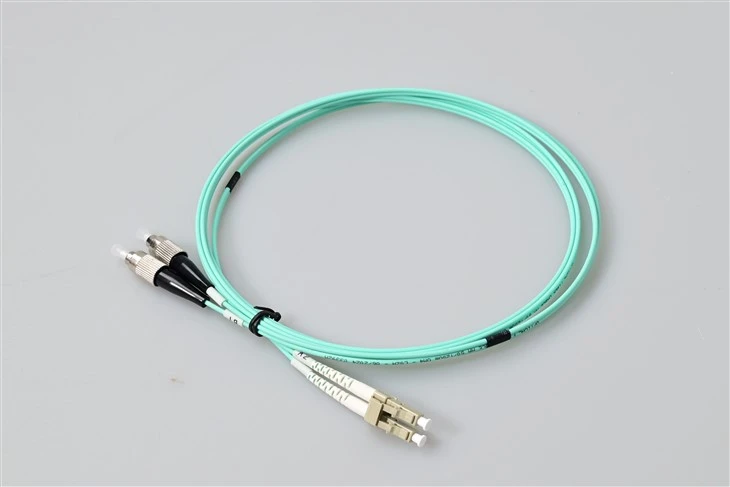

الLC إلى FC OM3 كابل تصحيح مزدوج متعدد الأوضاععبارة عن وصلة هجينة من الألياف الضوئية مصممة خصيصًا لتوصيل الأجهزة بواجهات موصل مختلفة. مع موصل LC UPC على أحد الطرفين وموصل FC UPC على الطرف الآخر، يتيح هذا الكابل الاتصال السلس بين معدات الشبكة الحديثة التي تتميز بمنافذ LC والأنظمة القديمة المجهزة بواجهات FC.
على عكس أسلاك التصحيح LC-LC أو FC-FC القياسية التي تربط موصلات متماثلة، يؤدي كابل LC-FC الهجين هذا دورًا مهمًا في بيئات البنية التحتية للألياف المختلطة. غالبًا ما تقوم مراكز البيانات ومرافق الاتصالات بتشغيل معدات من أجيال مختلفة-تستخدم المحولات وأجهزة الإرسال والاستقبال الأحدث عادةً موصلات LC مدمجة لزيادة كثافة المنافذ، في حين أن أدوات الاختبار القديمة وأنظمة DWDM ومعدات الاتصالات من فئة الناقل- قد لا تزال تعتمد على موصلات FC الملولبة القوية.
لماذا تختار وصلة الوصل الليفية الهجينة LC-FC هذه؟
يعمل ليزر OM3- على تحسين نواة الألياف بقطر 50/125 ميكرومتريدعم نقل 10 جيجابت إيثرنت لمسافة تصل إلى 300 متر بطول موجة 850 نانومتر، مما يجعله مناسبًا للاتصالات الداخلية -ووصلات مركز البيانات قصيرة المدى-. تلبي سترة LSZH ذات اللون المائي- متطلبات السلامة من الحرائق للتركيبات الداخلية، مما يؤدي إلى إطلاق الحد الأدنى من الدخان وعدم وجود غازات هالوجين سامة في حالة نشوب حريق-وهو أمر ضروري لغرف الخوادم المغلقة وحوامل الكابلات.
يخضع كل كابل لاختبار بصري بنسبة 100% قبل الشحن. توفر حلقات سيراميك الزركونيا المصقولة - الدقيقة على طرفي LC وFC تناسقًافقدان الإدراجأقل من 0.3 ديسيبل، مما يضمن سلامة الإشارة الموثوقة عبر شبكة الألياف لديك.
موصل LC مقابل موصل FC: فهم اختلاف الواجهة
اليستخدم LC (موصل Lucent) حلقة مدمجة مقاس 1.25 مم مزودة بآلية قفل الدفع -، مما يتيح-عمليات نشر عالية الكثافة-ضعف عدد المنافذ مقارنة بموصلات SC الموجودة في نفس مساحة اللوحة. لقد أصبحت الواجهة المهيمنة لـأجهزة الإرسال والاستقبال SFP/SFP+ and modern network switches.
اليتميز FC (موصل الطويق) بحلقة مقاس 2.5 مم مع برغي ملولب - على أداة التوصيل. على الرغم من أنها أقل شيوعًا في التركيبات الجديدة، إلا أن موصلات FC تظل سائدة في معدات القياس الدقيقة وأدوات الاختبار البصرية والبنية التحتية القديمة للاتصالات بسبب اتصالها الميكانيكي الآمن ومقاومتها للاهتزاز.
يلغي كابل التصحيح LC إلى FC الحاجة إلى محولات إضافية أو وحدات تحويل عند توصيل هذين النوعين من الواجهات، مما يبسط إدارة الكابلات ويقلل نقاط الفشل المحتملة في شبكتك.
التطبيقات - حيث تتفوق كابلات LC إلى FC OM3 المزدوجة
تم تصميم كبل التصحيح الهجين المزدوج LC UPC إلى FC UPC OM3 لغرض -لمهمة واحدة لا يمكن أن تؤديها معظم وصلات LC القياسية-LC بشكل جيد: توصيل LC-المفاتيح وأجهزة الإرسال والاستقبال ولوحات التصحيح الحديثة المنتهية بـ FC-معدات الاختبار المنتهية القديمة ومعدات البث وخزانات ODF قبل-2010 - أثناء النجاة من الانحناءات الضيقة البالغة 90 درجة التي تتطلبها صواني الكابلات المنظمة. إن الجمع بين طرف الموصل المختلط- والألياف غير الحساسة للانحناء G657A1 هو ما يفصل هذا الرابط عن سلك التصحيح LC-FC العادي.
معدات FC القديمة → ترقية شبكة LC الحديثة
داخل المكاتب المركزية القديمة للاتصالات وغرف التحكم الرئيسية في البث-، لا تزال لوحات دخول الألياف الموجودة منتهية على حواجز FC. يتيح لك كابل LC-FC OM3 غير الحساس للانحناء توجيه -محول LC SFP+ جديد مباشرةً إلى FC ODF القديم دون إعادة-إنهاء كابل الحقل الوارد - للحفاظ على النفقات الرأسمالية وتجنب انقطاع الخدمة.
قفزات مختبر الاختبار والقياس
يتم شحن أجهزة OTDR ومصادر الضوء الضوئية ومقاييس الطاقة-المرجعية من EXFO وJDSU وYokogawa وAnritsu بشكل شائع مع حواجز FC/PC، بينما يستخدم الجهاز قيد الاختبار LC. إن وصلة العبور المزدوجة 50/125 OM3 LC-FC هي كبل محول المعمل القياسي المستخدم لربط هاتين الواجهتين أثناء شهادة الارتباط متعدد الأوضاع 10G.
-توجيه نصف القطر محكم في حوامل الكابلات وانحناءات الزوايا
تحافظ ألياف G657A1 على فقدان الانحناء الكبير أقل من 0.1 ديسيبل عند نصف قطر 10 مم، مقابل 1-2 ديسيبل تقريبًا للألياف G652D القديمة عند نفس الانحناء. وهذا مهم في الكابلات الهيكلية: يمكن توجيه سلك التصحيح G657A1 LC-FC OM3 2.0 ملم داخل المديرين الأفقيين 1U، وحول أعمدة الزاوية، ومن خلال حوامل الكابلات المشقوقة بدون عقوبة الانحناء لكل- التي من شأنها كسر ميزانية هامش 10 جيجا.
العمود الفقري متعدد الأوضاع 10G داخلي مع-تفويض السلامة من الحرائق
لا تصدر سترات LSZH أي دخان مهلجن تقريبًا عند حرقها، ولهذا السبب تم كتابة IEC 60332-1 وEN 50575 Cca وIEC 60754 حولها. إن سلك LSZH-المقاوم للهب LC إلى FC OM3 هو المواصفات الصحيحة للمستشفيات ومحطات المترو تحت الأرض ومراكز البيانات والمكاتب المرتفعة-المرتفعة حيث يتم فرض حدود سمية الدخان.
رؤوس الكيبل التلفزيوني ونقل البث
تحتفظ أجهزة استقبال CATV الأقدم وSDI-فوق-موسعات الألياف بالمسمار-في موصلات FC لأن أداة التوصيل الملولبة تتحمل الاهتزاز بشكل أفضل من الدفع-وسحب LC. يحمل سلك التصحيح متعدد الأوضاع LC-FC 10G الإشارة من مجمع الألياف الحديث الذي تم إنهاؤه LC- إلى منفذ FC القديم الحساس للاهتزازات-.
اتصالات FTTX Central Office Cross-
تعرض ملفات ODF من فئة الناقل - بشكل متكرر FC/PC على جانب الخط وLC على جانب المعدات. يعتبر كبل التحويل القديم من -FC-إلى-LC مع نواة G657A1 هو أصل التوصيل الافتراضي- الذي يتم شراؤه بكميات كبيرة لكل حاوية تجميع PON جديدة.
طلبات الموردين بالجملة لمصنعي اللوحات ومتكامليها
يحدد القائمون على تكامل الأنظمة الذين يقومون ببناء -لوحات التصحيح السلكية مسبقًا الشركة المصنعة للكابل المزدوج من LC إلى FC OM3 من خلال أداء نصف القطر المنحني- وشهادات LSZH - وليس سعر الوحدة وحده. موك الطلب بالجملة هو 100 قطعة لكل طول-SKU، مع دمج الطول المختلط-على نفس أمر الشراء المدعوم.
الأسئلة المتداولة - كابل تصحيح الألياف LC إلى FC OM3
س1: لماذا تختار كبل التصحيح LC-إلى-FC OM3 المختلط بدلاً من كبل توصيل LC-LC وFC-FC المنفصلين؟
ج: تعمل وصلة العبور الهجينة على إزالة زوج واحد من التزاوج-من المسار البصري، مما يؤدي إلى توفير ما يقرب من 0.3 ديسيبل من فقدان الإدخال ونقطة دخول محتملة للأوساخ-. في ميزانية الارتباط متعدد الأوضاع 10 جيجا، يكون هذا أمرًا مهمًا - ولهذا السبب يُفضل الكبل المختلط LC UPC إلى FC UPC OM3 على سلسلة ديزي- مكونة من وصلتين بالإضافة إلى محول LC-FC.
Q2: ما الذي تفعله الألياف غير الحساسة للانحناء G657A1 فعليًا عند نصف قطر انحناء يبلغ 10 مم؟
ج: تفقد ألياف G652D القياسية حوالي 1-2 ديسيبل لكل دورة عند ثنيها حتى 10 مم. تحافظ الألياف G657A1 على هذه الخسارة أقل من 0.1 ديسيبل. من الناحية العملية، يمكن توجيه سلك التصحيح G657A1 LC-FC OM3 2.0 ملم حول عمود زاوية أو داخل إصبع الكابل دون تدهور قابل للقياس للإشارة - وهو أمر لا تستطيع بنية الألياف القديمة القيام به.
س3: هل تم تصنيف سترة LSZH 2.0 مم للتركيبات الكاملة أو الناهضة؟
ج: LSZH هو تصنيف الهالوجين -الدخان المنخفض-الصفر-الأوروبي والعالمي (IEC 60332-1 / EN 50575 Cca). يتم قبوله للتشغيل العام في الأماكن المغلقة والأعلى وحامل الكابلات-لكنه لا يعادل تصنيف الجلسة المكتملة لـ North{9}}OFNP الأمريكية. إذا كان مشروعك يتطلب على وجه التحديد OFNP ضمن NEC، فاطلب متغير غلاف OFNP-من وصلة العبور المزدوجة LC-FC OM3.
Q4: هل سيدعم كبل التصحيح LC UPC إلى FC UPC OM3 إيثرنت 10G عند الوصول المتعدد الأوضاع إلى 300 متر؟
ج: نعم. تم تصنيف الألياف المحسنة بالليزر OM3 50/125- بـ 10GBASE-SR حتى 300 متر. نظرًا لأن خسارة الإدراج أقل من أو تساوي 0.3 ديسيبل على هذا السلك متعدد الأوضاع LC-FC 10G يترك هامشًا كبيرًا عند زوج الموصل، فإن الوصول الكامل إلى 300 متر يمكن تحقيقه - بشرط أن يكون الرابط المصب هو أيضًا OM3 أو أفضل.
س 5: لماذا تحديد OM3 عبر OM1 أو OM2 لبناء جديد متعدد الأوضاع؟
ج: يصل الحد الأقصى لـ OM1 (62.5/125) إلى 33 مترًا لـ 10GBASE-SR؛ يصل طول OM2 (50/125) إلى 82 مترًا فقط عند 10 جيجا. يمتد OM3 ذلك إلى 300 متر. بالنسبة لأي تثبيت جديد يدعم 10G-، فإن وصلة العبور المزدوجة 50/125 OM3 LC-FC هي الحد الأدنى من المواصفات التي تثبت الارتباط في المستقبل-. إذا كان من الممكن أن يصل حجم مشروعك لاحقًا إلى 40 جيجا أو 100 جيجا، فراجع موقعنامقارنة تفصيلية لأداء الألياف متعددة الأوضاع OM3 و OM4لتحديد ما إذا كانت الترقية إلى OM4 في وقت التثبيت جديرة بالاهتمام.
س6: هل يمكن تبديل طلاء UPC الموجود على هذا الكابل إلى APC عند الطلب بالجملة؟
ج: UPC مقابل APC هو خيار مصقول من المصنع-ولا يمكن تحويله في الحقل. في الطلبات المجمعة، ننتج متغيرات LC APC / FC APC كوحدات SKU منفصلة - ولكن لاحظ أن وجوه نهاية APC -مرمزة للتمهيد باللون الأخضر - وتستخدم عادةً في الوضع الفردي PON/FTTH، وليس الوضع المتعدد OM3. بالنسبة للروابط متعددة الأوضاع 10G، فإن LC UPC إلى FC UPC هو الاقتران الصحيح. للحصول على تفاصيل كاملة لكيفية اختلاف هندسة الوجه لأجهزة الكمبيوتر الشخصية وUPC وAPC-في أداء خسارة الإرجاع، راجعدليل نوع تلميع موصل الألياف الذي يغطي مواصفات الكمبيوتر الشخصي مقابل UPC مقابل APC.
س7: ما هو الحد الأدنى لكمية الطلب ووقت التسليم النموذجي لطلب المورد المزدوج LC-FC OM3؟
ج: الحد الأدنى للطلب هو 100 قطعة لكل طول-SKU لتكوينات المخزون. تتراوح المهلة الزمنية من 3 إلى 5 أيام عمل للمجموعات المائية القياسية LSZH 2.0 مم، ومن 7 إلى 12 يوم عمل للسترات - المخصصة أو -الطول المخصص بالجملة LC إلى دفعات سلك التصحيح FC OM3. يتم تسعير الحاويات المكونة من 5 000+ قطعة لكل مشروع.
س8: كيف يجب تنظيف وجوه نهاية LC UPC وFC UPC- قبل الإدخال؟
ج: استخدم منظف ألياف من النوع -بكرة على كلا الطرفين قبل كل عملية تزاوج. بالنسبة للفحص الميداني، يتحقق نطاق ألياف الفيديو 200× / 400× من الوجه النهائي-وفقًا لمعايير IEC 61300-3-35 للنجاح/الفشل. يعتبر الغبار-تغطية كابل LC-FC OM3 غير الحساس للانحناء بين الاستخدامات أمرًا إلزاميًا - فالأوساخ هي أكبر سبب منفرد لفشل هامش الارتباط في التجميع المختلط.
س 9: هل تأتي حلقة الزركونيا من الدرجة الأولى مع تقرير اختبار المصنع؟
ج: نعم. يتم قياس كل وحدة بنسبة 100% من مقياس التداخل- لإزاحة القمة، ونصف قطر الانحناء، وتقويس الألياف، و-الخسارة / الإرجاع- التي تم اختبارها عند 1310 نانومتر و1550 نانومتر. تتوفر تقارير اختبار مرقمة تسلسلية فردية - لطلبات الجملة المجمعة على الوجهين LC-FC OM3 دون أي رسوم إضافية.
س10: هل يمكن تخصيص طول الكابل لمشروع معين؟
ج: يتم تصنيع الأطوال المخصصة من 0.5 متر إلى 300 متر حسب الطلب. بالنسبة للطلبات المجمعة التي تمزج الأطوال (0.5 م، 1 م، 2 م، 3 م، 5 م، 10 م، 20 م) على نفس أمر الشراء، يمكن لمورد كبل التصحيح المزدوج LC UPC إلى FC UPC OM3 دمج جميع القطع في شحنة واحدة لتقليل الشحن.
س11: هل هذا الكابل مناسب للاستخدام الخارجي المباشر-المدفون؟
ج: لا. تم تصميم الهيكل المخزن المؤقت -المحكم LSZH مقاس 2.0 مم لتطبيقات المباني الداخلية/الداخلية-. بالنسبة لعمليات الدفن الخارجية المباشرة-، تحتاج إلى كبل خارجي مدرع أو مملوء بالهلام-منتهي على ODF، ويتم توصيل وصلة العبور الداخلية هذه بجانب رقعة ODF.
س12: ما هي حدود بيئة التشغيل التي يجب علي مراعاتها؟
ج: درجة حرارة التشغيل هي -20 درجة إلى +70 درجة، والتخزين -40 درجة إلى +80 درجة. ويشمل ذلك مركز البيانات-الداخلي، وغرفة الاتصالات-، وبيئات البث المكيفة. بالنسبة للملاجئ الخارجية الباردة وغير المدفأة، حدد متغير درجة الحرارة الصناعية-بدلاً من كابل التصحيح LC-FC OM3 LSZH.
