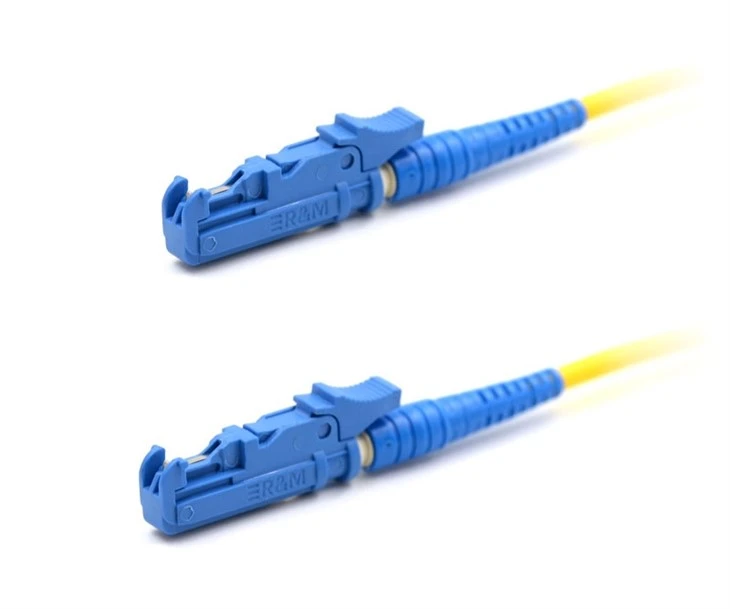

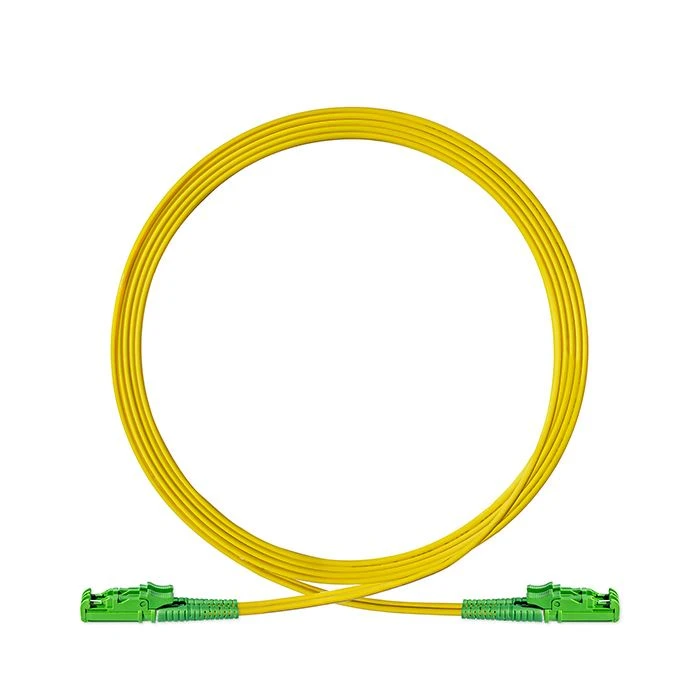

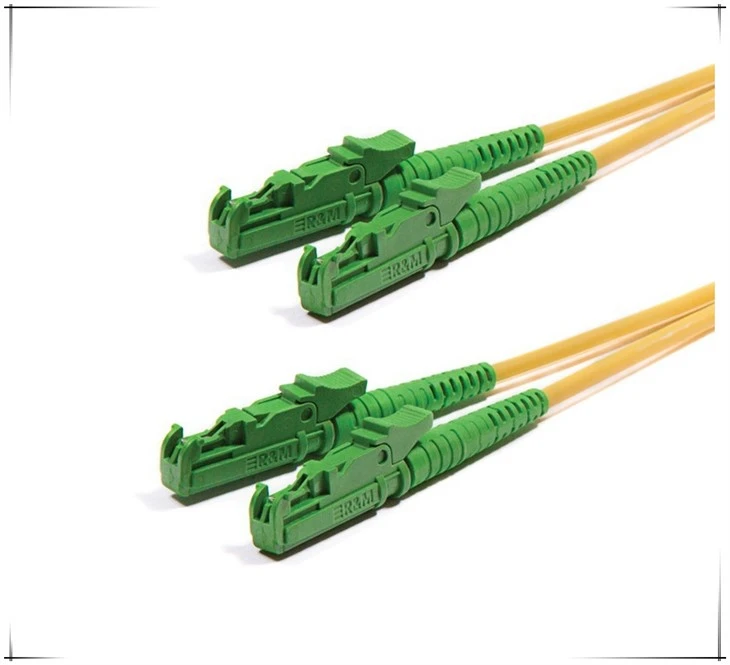

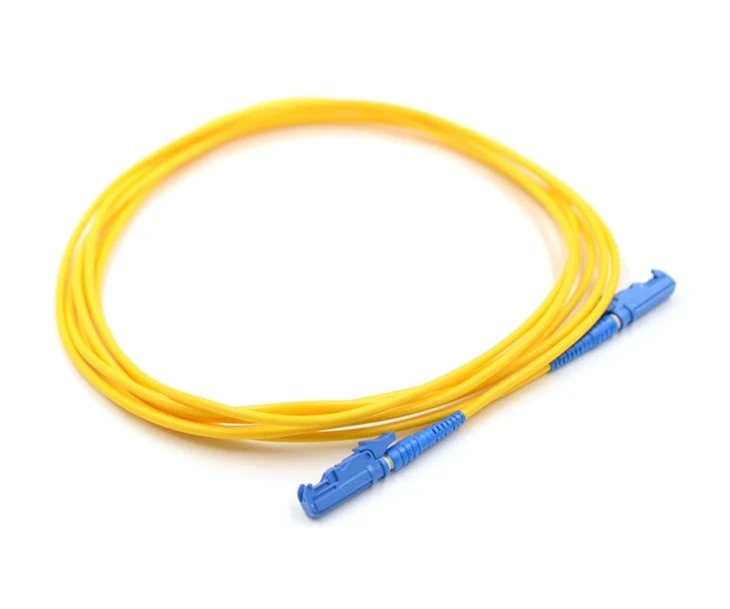

وصلات توصيل الألياف البصرية E2000

وصلات توصيل الألياف الضوئية E2000عبارة عن كابلات ألياف ضوئية قصيرة مزودة بموصلات من كلا الطرفين. تُستخدم هذه الأسلاك لتوصيل جهازين أو مكونين للشبكة، مثل جهاز التوجيه والمحول أو لوحة التوصيل وجهاز الإرسال والاستقبال. وهي تأتي بأطوال وأنواع مختلفة من الألياف، بما في ذلك الألياف ذات الوضع الفردي-والألياف متعددة الأوضاع، وتتميز بأنواع موصلات مختلفة مثل SC، وST، وLC، وMTP/MPO. تسمح هذه الكابلات متعددة الاستخدامات بإنشاء أو إزالة الاتصالات بين مكونات الشبكة بسرعة وسهولة دون الحاجة إلى كابلات معقدة.

في شركة Shenzhen Evolux Fiber Co., Ltd.، نفخر بتقديم أفضل -حلول الألياف الضوئية. ملكناوصلات توصيل الألياف الضوئية E2000تم تصميمها بدقة وتم اختبارها بدقة للتأكد من أنها تلبي أعلى معايير الجودة والأداء. إن التزامنا بالابتكار ورضا العملاء يميزنا في هذه الصناعة.

انخفاض فقدان الإدراج والعودة: كفاءة عالية في نقل البيانات عبر مسافات طويلة مع الحد الأدنى من الضوضاء وتوهين الإشارة.

النطاق الترددي العالي: مثالي -لتطبيقات نقل البيانات عالية السرعة التي تتطلب قدرات كبيرة لنقل البيانات.

مجموعة واسعة من التطبيقات: تستخدم في مراكز البيانات، والاتصالات، والمعدات الطبية، والعسكرية والفضاء، والأتمتة الصناعية.

المرونة: يتم تركيبها بسهولة في المساحات الضيقة حيث لا تناسب الكابلات النحاسية التقليدية.

المتانة: تعمل في بيئات قاسية، بما في ذلك درجات الحرارة المرتفعة والرطوبة والتعرض للمواد الكيميائية.

سهولة التثبيت: قم بتوصيل -و-الموصلات لسهولة الاتصال بالجهاز بدون أدوات خاصة.

فعالة من حيث التكلفة-: تكلفة إجمالية أقل للملكية مقارنة بالكابلات النحاسية، خاصة عبر المسافات الطويلة.

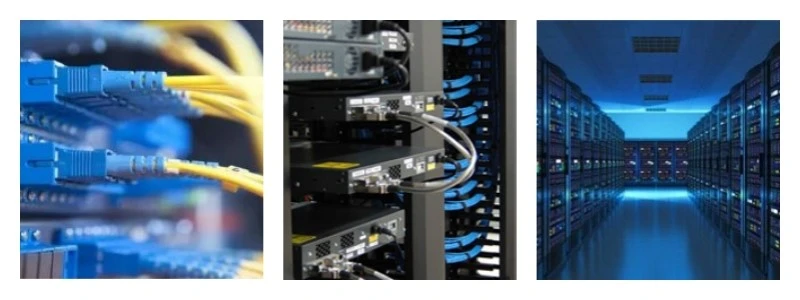

ملكناوصلات توصيل الألياف الضوئية E2000متعددة الاستخدامات وتستخدم على نطاق واسع في العديد من التطبيقات، بما في ذلك:

معدات اختبار الكيبل التلفزيوني والمترو

شبكات الاتصالات

شبكات المناطق المحلية (LAN)

الشبكات واسعة النطاق (WAN)

المنشآت المكانية

شبكات معالجة البيانات

إنهاء الفيديو والجهاز العسكري النشط

تؤثر جودة أسلاك توصيل الألياف على رابط الألياف الضوئية- بالكامل. يجب اختبار كل سلك تصحيح ألياف بدقة قبل مغادرة المصنع. إذن ما هي الاختبارات التي ستجريها الشركة المصنعة لسلك تصحيح الألياف لضمان الجودة العالية لأسلاك التصحيح؟

من أجل ضمان جودة أسلاك التصحيح الضوئية، يتم إجراء الأنواع الخمسة التالية من اختبارات الفحص بشكل عام قبل مغادرة المصنع.

الكشف عن فقدان/فقدان إدخال سلك تصحيح الألياف

يعد فقدان الإدراج وفقدان العودة من المعلمات الأساسية التي تؤثر على أسلاك التصحيح الضوئية. ينص معيار TIA بوضوح على أن الحد الأقصى لفقد إدخال سلك التصحيح البصري هو 0.75 ديسيبل (أي القيمة القصوى المقبولة).

بالنسبة لمعظم كابلات توصيل الألياف المتوفرة في السوق، يتراوح النطاق الطبيعي لفقد الإدخال بين 0.3 ديسيبل و0.5 ديسيبل، ويتراوح نطاق بعض فقدان الإدخال المنخفض بين 0.15 ديسيبل و0.2 ديسيبل. يتم التعبير عن قيم خسارة الإرجاع بالديسيبل وعادةً ما تكون سالبة، لذا تكون القيم الأعلى أفضل، وتتراوح المواصفات النموذجية من -15 إلى -60 ديسيبل.

وفقًا لمعايير الصناعة، يجب أن يكون فقدان الإرجاع لموصلات الألياف الضوئية المصقولة Ultra PC أكبر من 50 ديسيبل، وعادةً ما يكون فقدان الإرجاع للتلميع المائل أكبر من 60 ديسيبل. يجب أن يكون نوع الكمبيوتر أكبر من 40 ديسيبل. بالنسبة للألياف متعددة الأوضاع، تتراوح قيم RL النموذجية بين 20 و40 ديسيبل.

تشير مؤشرات وصلات درجة الناقل العام- إلى أن خسارة الإدراج أقل من 0.3 ديسيبل، وأن خسارة العودة أكبر من 45 ديسيبل.

فحص وجه نهاية سلك تصحيح الألياف

يؤثر تنظيف الوجه النهائي لموصل الألياف الضوئية بشكل مباشر على أدائه. على سبيل المثال، الخدوش والحفر والشقوق وتلوث الغبار وما إلى ذلك على الوجه النهائي للألياف الضوئية سوف يتسبب في فقدان إشارة الاتصال، مما يؤدي إلى ضعف الإدخال وخسارة العودة.

فحص سلك تصحيح التداخل ثلاثي الأبعاد

يهدف اختبار مقياس التداخل ثلاثي الأبعاد بشكل أساسي إلى اختبار هندسة الوجه النهائي للألياف، وتشمل المعلمات نصف قطر الانحناء وإزاحة الرأس وارتفاع الألياف وما إلى ذلك. يجب أن يتم طحن الوجه النهائي لسلك تصحيح الألياف إلى سطح كروي، لكن المنتجات المصنعة من خلال عملية الإنتاج الفعلية لا يمكن أن تكون مثالية.

ما هي القيم المناسبة لنصف قطر الانحناء وإزاحة الرأس وارتفاع الألياف؟

لذلك، يتم تحديد شكل الوجه النهائي في المعيار الفني، والذي يتضمن نصف قطر الانحناء ROC وإزاحة الرأس وارتفاع الألياف.

وفقًا للمعايير الفنية لمنظمة IEC، فإن القيمة المرجعية لنصف قطر انحناء ROC هي أن موصل نوع الكمبيوتر هو 10 ~ 25 مم، وموصل نوع APC هو 5 ~ 15 مم. يشير إزاحة الرأس إلى الإزاحة بين قمة السطح المنحني ومحور الألياف. إذا كانت إزاحة الرأس كبيرة جدًا، فإن تشوه الوجه النهائي يكون كافيًا لإحداث اتصال جسدي بين الألياف. لذلك، يتطلب المعيار الفني أن تكون الإزاحة الرأسية لوصلة الألياف أقل من أو تساوي 50μm.

يشير ارتفاع الألياف إلى ارتفاع وجه نهاية الألياف بالنسبة لوجه نهاية الطويق. قد يبرز وجه نهاية الألياف فوق وجه نهاية الطويق، أو قد يكون غائرًا أسفل وجه نهاية الطويق. نطاق ارتفاع الألياف الضوئية المحدد في المعيار الفني هو -250~+250nm.

اختبار الأداء الميكانيكي لسلك تصحيح الألياف

على سبيل المثال، اختبار السحب، واختبار سلك التصحيح البصري تحت قوة سحب محددة للتحقق من عامل أمان توهين الألياف واستطالة الألياف.

تجربة درجة الحرارة المحيطة لسلك تصحيح الألياف

من الضروري اختبار مؤشرات أداء موصلات الألياف الضوئية في ظل ظروف درجات الحرارة المحيطة المختلفة.

منتجاتنا معتمدة لتلبية المعايير الدولية، بما في ذلك:

تيلكورديا GR-1209

تيلكورديا GR-1221

الأيزو 9001:2015

متوافق مع RoHS

نحن نقدم خدمات OEM مخصصة لتلبية متطلباتك المحددة. سواء كنت بحاجة إلى أطوال مخصصة، أو أنواع موصلات، أو عبوات، فإن فريقنا على استعداد لتقديم حلول مخصصة لتناسب احتياجاتك.

س: ما الفرق بين الوضع الفردي-والألياف متعددة الأوضاع؟

ج: تتميز الألياف أحادية الوضع- بقطر أساسي أصغر وتسمح بانتشار وضع واحد فقط من الضوء، مما يجعلها مثالية للنقل لمسافات طويلة-. تتميز الألياف متعددة الأوضاع بقطر أساسي أكبر وتسمح بانتشار أوضاع متعددة للضوء، وهي مناسبة للمسافات الأقصر وتطبيقات النطاق الترددي الأعلى.

س: هل يمكنني استخدام وصلات العبور هذه في الهواء الطلق؟

ج: تم تصميم وصلات توصيل الألياف الضوئية E2000 الخاصة بنا للاستخدام الداخلي. بالنسبة للتطبيقات الخارجية، نوصي باستخدام كابلات الألياف الضوئية الخارجية المتخصصة.

س: ما هي المهلة الزمنية للطلبات المخصصة؟

ج: تختلف المهلة الزمنية للطلبات المخصصة حسب المواصفات والكمية. يرجى الاتصال بفريق المبيعات لدينا للحصول على تقدير دقيق.

تعد شركة Shenzhen Evolux Fiber Co., Ltd إحدى الشركات الرائدة في مجال توفير-حلول الألياف الضوئية المتطورة. تأسست الشركة عام 2013 ويقع مقرها الرئيسي في شنتشن، الصين، ونحن متخصصون في البحث والتطوير والتصنيع والتوزيع لمنتجات-الألياف الضوئية عالية الجودة. يلتزم فريقنا من المهنيين المهرة بقيادة التقدم في الصناعة ودفع حدود الابتكار.

اتصل بنا علىsales@evoluxfiber.comوshanna@evoluxfiber.comللحصول على عرض أسعار أو لمعرفة المزيد عن موقعناوصلات توصيل الألياف البصرية E2000!
