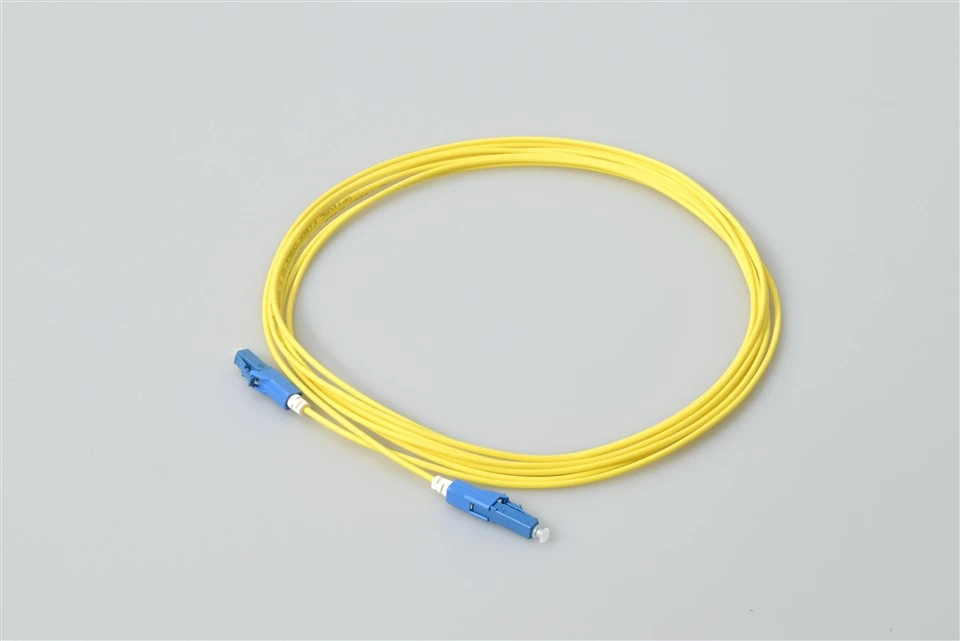

ما هو كابل التصحيح LC LC؟
LC-سلك توصيل الألياف الضوئية LC عبارة عن كابل توصيل صغير ومضغوط يستخدم بشكل شائع في العديد من التطبيقات. تشمل حلول الشبكات هذه شبكات الاتصالات والشبكات المحلية وشبكات معالجة البيانات وإنهاء الأجهزة وتوزيع المباني. تم تصميم أسلاك التصحيح LC-LC لتقديم حلول إيثرنت سريعة في تطبيقات جيجابت وتطبيقات أجهزة الصراف الآلي مع استهلاك أقل للمساحة.
مواصفة
| المعلمة | وحدة | FC، SC، LC / سلك تصحيح الألياف المدرعة | ش، مو | MT-RJ، MPO | E2000 | ||||||||
| سم | مم | سم | مم | سم | مم | سم | |||||||
| جهاز كمبيوتر | UPC | ناقلة جنود مدرعة | جهاز كمبيوتر | جهاز كمبيوتر | UPC | جهاز كمبيوتر | جهاز كمبيوتر | UPC | جهاز كمبيوتر | جهاز كمبيوتر | ناقلة جنود مدرعة | ||
| فقدان الإدراج (نموذجي) | ديسيبل | أقل من أو يساوي 0.3 | أقل من أو يساوي 0.2 | أقل من أو يساوي 0.3 | أقل من أو يساوي 0.2 | أقل من أو يساوي 0.3 | أقل من أو يساوي 0.2 | أقل من أو يساوي 0.2 | أقل من أو يساوي 0.3 | أقل من أو يساوي 0.2 | أقل من أو يساوي 0.2 | أقل من أو يساوي 0.3 | أقل من أو يساوي 0.3 |
| خسارة العودة | ديسيبل | أكبر من أو يساوي 45 | أكبر من أو يساوي 50 | أكبر من أو يساوي 60 | أكبر من أو يساوي 30 | أكبر من أو يساوي 45 | أكبر من أو يساوي 50 | أكبر من أو يساوي 30 | أكبر من أو يساوي 45 | أكبر من أو يساوي 50 | أكبر من أو يساوي 35 | أكبر من أو يساوي 55 | أكبر من أو يساوي 75 |
| الطول الموجي التشغيلي | نانومتر | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| قابلية التبادل | ديسيبل | أقل من أو يساوي 0.2 | أقل من أو يساوي 0.2 | أقل من أو يساوي 0.2 | أقل من أو يساوي 0.2 | ||||||||
| اهتزاز | ديسيبل | أقل من أو يساوي 0.2 | أقل من أو يساوي 0.2 | أقل من أو يساوي 0.2 | أقل من أو يساوي 0.2 | ||||||||
| درجة حرارة التشغيل | درجة | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| درجة حرارة التخزين | درجة | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| قطر الكابل | مم | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||
سمات

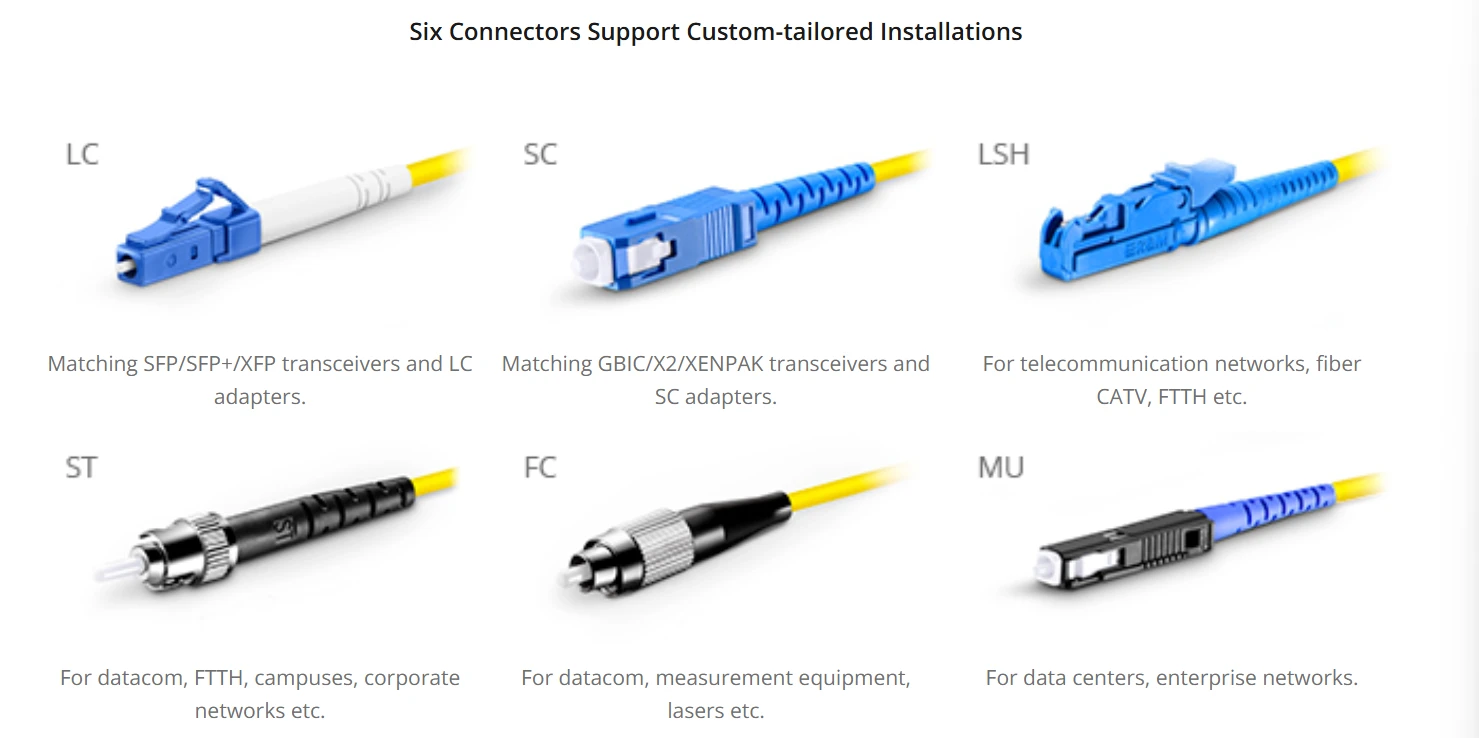

1.تدعم ستة موصلات عمليات التثبيت المخصصة-.

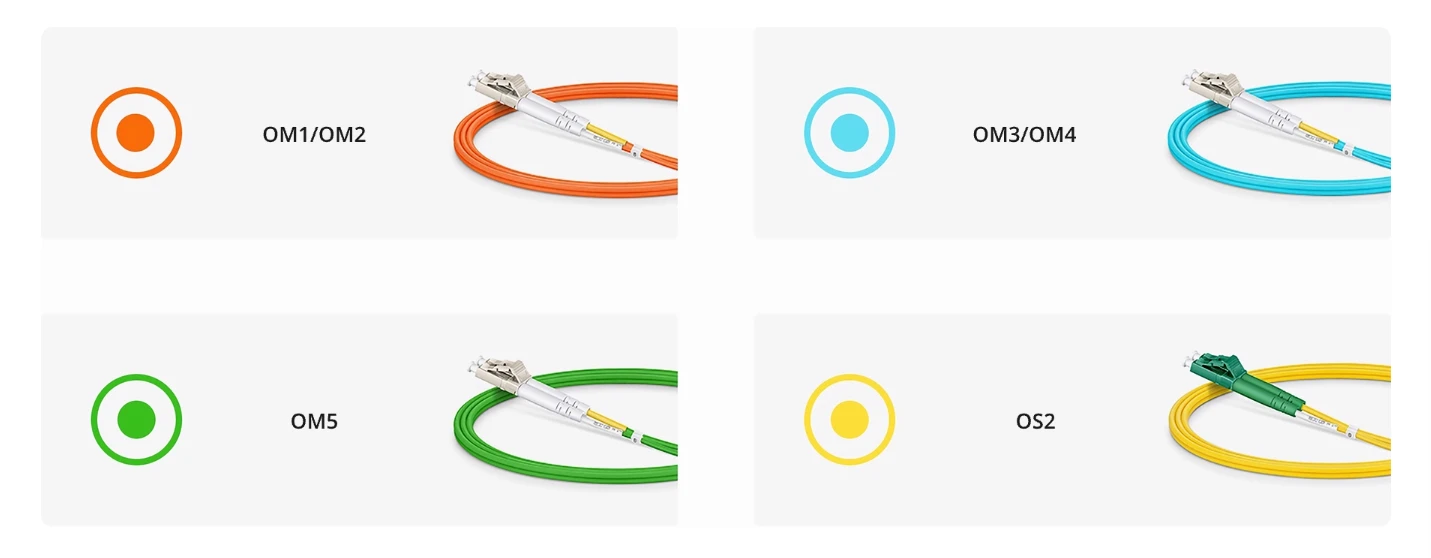

2.لون سترة الكابل المرمزة - لسهولة التعرف عليها
3.OEM ODM LC APC / UPC ضفيرة الألياف الضوئية مع سترة صفراء LSZH مقاس 0.9 مم:
التطبيقات
مراكز البيانات - بيئات SFP/SFP+
- بطاقات NIC لخادم 10G إلى مفاتيح ToR
- اتصالات FC مجموعة التخزين
- العمود الفقري-الوصلات الصاعدة لنسيج الأوراق
- خارج-شبكات إدارة النطاق-.
الاتصالات - المكتب المركزي وFTTx
- منافذ الوصلة الصاعدة OLT
- اتصالات ODF المتبادلة-.
- إنهاء المدخلات والمخرجات الفاصل
- واجهات DWDM mux/demux
المؤسسة - الكابلات الهيكلية
- تصحيح MDA (منطقة التوزيع الرئيسية).
- التوزيع الأفقي لمفاتيح الأرضية
- العمود الفقري بين قوات الدفاع الإسرائيلية
- وصلة خلفية من الألياف لكاميرات الأمن
التعليمات
س: لماذا تختار كابلات Simplex بدلاً من كابلات LC المزدوجة؟
ج: يمنحك Simplex مرونة التوجيه التي لا يمكن أن يضاهيها الإرسال المزدوج. يمكنك تشغيل ألياف TX وRX عبر مسارات مختلفة، واستبدال الألياف الفردية دون إزعاج الأزواج، وتحقيق كثافة منافذ فعالة أعلى في اللوحات المزدحمة. بالنسبة للأجهزة التي تعتمد على SFP-حيث يكون TX وRX عبارة عن منفذين منفصلين على أي حال، غالبًا ما يكون الإرسال البسيط هو الاختيار الأكثر عملية.
س: ما الفرق بين LC UPC البسيط وLC APC البسيط؟
ج: شيئان: تلميع الزاوية وخسارة العودة.
يتميز LC UPC بوجه نهائي مسطح/منحني وخسارة إرجاع أكبر من أو تساوي 50 ديسيبل. غلاف الموصل باللون الأزرق. استخدمه للإشارات الرقمية - إيثرنت والقناة الليفية والبيانات العامة.
يتميز LC APC بوجه نهائي بزاوية 8 درجات وخسارة إرجاع أكبر من أو تساوي 60 ديسيبل. غلاف الموصل باللون الأخضر. استخدمه للإشارات التناظرية - CATV، وRF عبر الألياف، وتراكب فيديو PON.
لا تقم مطلقًا بتوصيل UPC بـ APC -، حيث يؤدي عدم تطابق الزاوية إلى خسارة عالية وإتلاف كلا الموصلين.
س: هل يمكنني طلب LC UPC simplex بزوايا تمهيد مختلفة؟
ج: نعم. نحن نقدم:
-التمهيد المباشر (قياسي) - الاستخدام العام
-تمهيد بزاوية 45 درجة - يقلل من ضغط الكابل أثناء التشغيل الرأسي الضيق
-تمهيد بزاوية 90 درجة - خروج أفقي من لوحات التصحيح
-التمهيد القصير - أقصى كثافة في لوحات ذات عدد -منفذ- عالي
الحد الأدنى للطلب للأحذية غير القياسية-: 50 قطعة
س: هل تقدمون تقارير اختبار فردية للكابلات البسيطة؟
ج: نعم. خياران:
تقرير الدفعة (مجاني): عينة اختبار من مجموعة الإنتاج الخاصة بك، تغطي IL/RL/الفحص البصري.
تقرير فردي (متوفر عند الطلب): يحصل كل كابل على شهادة خاصة به مع الرقم التسلسلي وقياس IL وRL الفعلي وحالة النجاح/الفشل. يوصى به لمختبرات الاختبار وعمليات التثبيت الحرجة-ذات الجودة.
س: ما هو الحد الأدنى لنصف قطر الانحناء للكابل البسيط مقاس 2.0 مم؟
ج: 15 مم بدون توتر، 30 مم عند سحب الحمل. بالنسبة للتركيبات الأكثر إحكامًا، نقدم-ألياف غير حساسة للانحناء (BIF) بنصف قطر انحناء أدنى يبلغ 7.5 ملم - بدون أي صعوبات في الأداء حتى في إدارة الكابلات القوية.
