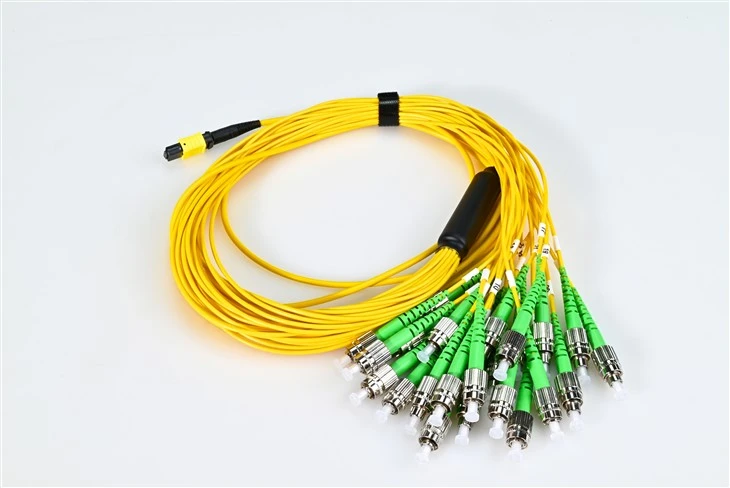

سلك تصحيح الألياف البصرية من Evolux Mtp إلى Fc Apc 24core Yellow 3.0 مم يدعم ترحيل مركز البيانات إلى معدلات بيانات أعلى عند استخدامه مع جذوعنا.كابلات MTP®هي حل فعال لتصحيح-الألياف عالية الكثافة في مراكز البيانات، مما يلغي الحاجة إلى -إنهاء الحقل الذي يستغرق وقتًا طويلاً. لقد تم تصميمها لتوفير المساحة وتبسيط إدارة الكابلات مع توفير خيارات تصحيح فعالة من حيث التكلفة- داخل الخزانات.
مواصفة
| الموصل أ | MTP أنثى (بدون دبوس) | الموصل ب | اف سي ايه بي سي |
| وضع الألياف | OM3 50/125μm | الطول الموجي | 850/1300 نانومتر |
| مسافة إيثرنت 40/100 جيجا | 150 م عند 850 نانومتر | مسافة إيثرنت 10 جيجا | 400 متر عند 850 نانومتر |
| موصل MTP IL | 0.35 ديسيبل كحد أقصى (نوع 0.15 ديسيبل) | موصل FC IL | أقل من أو يساوي 0.2 ديسيبل |
| موصل MTP RL | أكبر من أو يساوي 20 ديسيبل | موصل FC RL | أكبر من أو يساوي 30 ديسيبل |
| التوهين عند 850 نانومتر | أقل من أو يساوي 2.3 ديسيبل/كم | التوهين عند 1300 نانومتر | أقل من أو يساوي 0.6 ديسيبل/كم |
| سترة الكابل | الجلسة المكتملة (OFNP) | عدد الألياف | 24 ألياف |
| القطر الخارجي للكابل (OD) | 3.0 ملم | اختراق القطر الخارجي (OD) | 2.0 ملم |
| تحميل الشد التثبيت | 66N | قوة الشد (طويلة / قصيرة المدى) | 80/240N |
| درجة حرارة التشغيل | (-10 إلى 60 درجة (14 إلى 140 درجة فهرنهايت) | درجة حرارة التخزين | (-10 إلى 70 درجة (14 إلى 158 درجة فهرنهايت) |
سمات
تضمن الصناعة-الحرفية عالية الجودة نقلًا موثوقًا به
-موصل MTP: توفير إشارات متسقة وتمكين تصميم نظام قابل للتكيف.
-الألياف: تمكين المزيد من المرونة في توجيه الكابلات وتخزينها من خلال الانحناءات الأكثر إحكامًا.
-السترة: تقليل الأضرار المحتملة من خلال المواد المقاومة للحريق-والمنخفضة-الدخان.
تحسين كثافة الكابلات لتلبية الظروف البيئية المختلفة.
- تقليل تكاليف التثبيت عن طريق تقليل النفايات وتحسين إدارة الكابلات وتبسيط عملية النشر.
أصبحت ترقية شبكتك أمرًا سهلاً باستخدام -مكوّن إضافي- سهل الاستخدام.
- MTP®-تسهل كابلات أسلاك FC ترقيات معدل البيانات السريعة، بما في ذلكالهجرة من 10G إلى 40G.
التطبيقات
- الجلسة المكتملة-تصحيح تصحيح خزانة مركز البياناتتؤهل سترة OFNP هذا الكابل للتركيب المباشر في المساحات الهوائية بالسقف بموجب المادة 770 من NEC، مما يلغي تكاليف القناة في بيئات مراكز البيانات ذات السقف المفتوح-.
- لون-ترقيع الحامل ذو الكثافة العالية- المُداريعمل تمهيد موصل MTP المرمز بالألوان على تمكين تعريف المنفذ المستند إلى المنطقة -عبر عمليات نشر الحامل المتعددة-، مما يقلل من تصحيح الأخطاء-ويسرع من عزل الأخطاء في الخزانات المزدحمة.
- في -الخطة المتوسطة الأجل لمجلس الوزراء إلىاف سي ايه بي سياتصالات الاختراقيربط منافذ صندوق MTP الموجودة على لوحات التصحيح بمنافذ FC APC الفردية على معدات الاختبار القديمة أو المفاتيح الضوئية ضمن مجموعة أحزمة واحدة مقاس 3.0 مم.
- عمليات MAC المتكررة في الرفوف النشطةيوفر القطر الخارجي مقاس 3.0 مم مقاومة سحب إضافية لكابلات الحزام التي تخضع لعملية إعادة تصحيح منتظمة - أثناء التحركات والإضافات والتغييرات في بيئات الخزانة المباشرة.
- مرافق البث والكيبل التلفزيوني مع متطلبات رمز الحريقمناسب لتوجيه البث ومنشآت توزيع CATV حيث تتطلب المساحات العامة المشتركة مع أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) توصيلات ألياف بينية معتمدة من OFNP-.
التعليمات
س: ماذا يعني تصنيف OFNP بكامل هيئته-ومتى يكون ذلك مطلوبًا؟
ج: OFNP (الألياف الضوئية غير الموصلة) يعني أن السترة تلبي متطلبات مقاومة الحريق والدخان المنخفض- للتركيب في المساحات الهوائية لأنظمة التدفئة والتهوية وتكييف الهواء (HVAC). تفرض المادة 770 من NEC استخدام الكابلات المقدرة بواسطة OFNP{3}}لأي مسار يمر عبر السقف المكتمل.
س: ما هو الغرض من تشغيل موصل MTP المرمز بالألوان -على هذا الكابل؟
ج: في مجموعة أحزمة الألياف المكونة من 24-، تنتهي كل ساق فرعية بموصل FC APC منفصل. تحدد الأحذية ذات الترميز اللوني - مجموعة الألياف التي تعين المنطقة أو الدائرة، مما يقلل من - التصحيح الخاطئ ويسرع تتبع الأخطاء في بيئات الحامل عالية الكثافة.
س: ما هو الحد الأدنى لنصف قطر الانحناء لألياف Corning ClearCurve® في هذا الكابل؟
ج: 7.5 مم على مستوى الألياف، مما يسمح بالتوجيه من خلال أدلة إدارة الكابلات الضيقة وحول الحلقات D- داخل فتحات الحامل 1U/2U دون تجاوز مدى تحمل الألياف الكبيرة.
س: ماذا يعني MTP Female (Pinless)؟
ج: لا يحتوي موصل MTP Female (بدون دبوس) على دبابيس توجيه محاذاة وزملاء مع موصل MTP ذكر (مثبت). تأكد من تكوين دبوس منفذ جهازك قبل الطلب لتجنب التوصيلات غير المتطابقة.
س: لماذا يهم قطر الكابل 3.0 مم في عملية ترقيع الخزانة؟
ج: يوفر القطر الخارجي مقاس 3.0 مم قوة شد أكبر وسمك جدار الغلاف مقارنةً بتصميمات الاختراق مقاس 2.0 مم، مما يقلل من خطر تلف الموصل عند التعامل مع الكابلات بشكل متكرر أثناء عمليات MAC في الحوامل النشطة.
