ما هو ODF؟ شرح إطار التوزيع البصري

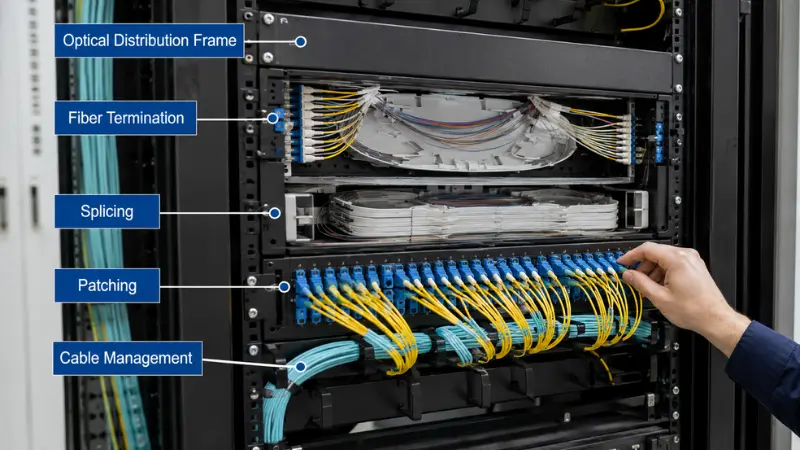

إطار التوزيع البصري، والذي يتم اختصاره عادةً إلى ODF ويسمى أحيانًا إطار توزيع الألياف الضوئية، هو النقطة الهيكلية التي يتم فيها إنهاء كابلات الألياف الضوئية وربطها وترقيعها وحمايتها. سوف تجد ODFs في غرف الاتصالات وشبكات FTTH ومراكز البيانات ومباني المؤسسات وأنظمة الاتصالات الصناعية. تمت كتابة هذا الدليل من وجهة نظر المهندسين الذين يدعمون شبكة التوزيع الضوئية (ODN) ومشاريع الوصول إلى الألياف، وبالتالي فإن الهدف ليس فقط سرد أنواع ODF الموجودة، ولكن مساعدتك في مطابقة الإطار مع عدد الألياف ومساحة التثبيت وتنسيق الموصل ومتطلبات الوصلة وخطة التوسعة طويلة المدى-.

عندما يقوم المشترون بمقارنة الخيارات، فإن السؤال العملي نادرًا ما يكون "ما هي الأنواع المتوفرة؟" عادةً ما يكون السؤال "أي نوع ODF يناسب موقعي بالفعل، وما الذي أحتاج إلى تأكيده مع المورد قبل تقديم الطلب؟" تجيب الأقسام أدناه على كليهما، وتنتهي المقالة بدليل اختيار وقائمة مرجعية للمواصفات وأمثلة تكوين عملية وأسئلة شائعة.

ما هوإطار التوزيع البصري(ODF)؟

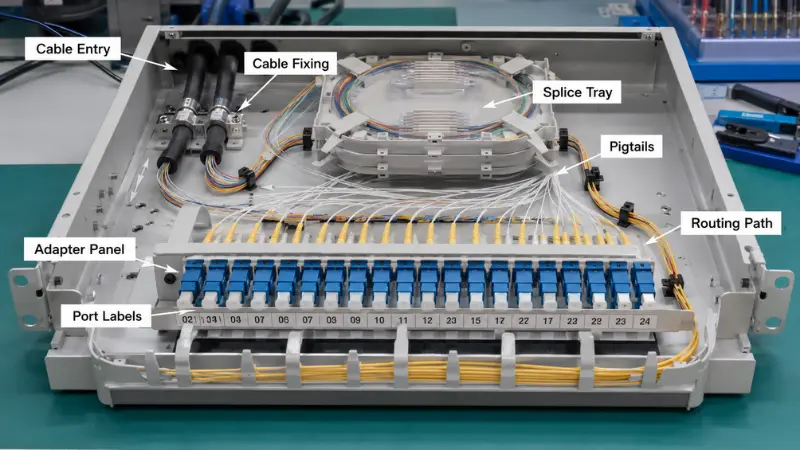

إطار التوزيع البصري عبارة عن حاوية لإدارة الألياف تستخدم لإنهاء الألياف الضوئية وربطها وتصحيحها وحمايتها وتنظيمها. يتم توصيل الكابلات الواردة بالألياف الصادرة أو أسلاك التوصيل المصنوعة أو أسلاك التصحيح أو المكونات السلبية مثل المقسمات، ويتم الاحتفاظ بكل اتصال محميًا ومحميًا ويمكن الوصول إليه للصيانة بدلاً من تركه مفككًا داخل صندوق.

في التشغيل اليومي، -يدعم ODF المصمم جيدًا إنهاء الألياف، وحماية لصق الدمج، وتوجيه سلك التصحيح، وتخزين ركود الكابل، وحماية الموصل واختبار الشبكة أو إعادة تكوينها. السبب وراء أهمية ذلك هو سبب ملموس وليس تجميلي: عندما يظهر خطأ خارج ساعات العمل، فإن الإطار الذي يحتوي على رقم منفذ واضح وصواني لصق يمكن الوصول إليها يسمح للفني بعزل الرابط وإصلاحه في دقائق، في حين أن الإطار المكتظ وغير المسمى يحول نفس المهمة إلى ساعات من تتبع الألياف يدويًا. تظهر أيضًا العديد من وظائف الإنهاء والحماية نفسها بشكل مضغوطمحطة الألياف الضوئية وصناديق التوزيعيتم استخدامها بالقرب من المشترك، ولهذا السبب من السهل الخلط بين عائلتي المنتج. وسنعود إلى هذا التمييز لاحقًا.

الأنواع الرئيسية لإطارات التوزيع البصري

يمكن تجميع ODFs حسب طريقة التركيب وبيئة التثبيت والسعة والبنية الداخلية والتطبيق. الفئات الأكثر شيوعًا هي التركيب على حامل، والتركيب على الحائط، والتركيب في الهواء الطلق، وسكك DIN، ومقسم PLC، والإطارات المعيارية عالية الكثافة. يغطي كل قسم أدناه ماهية النوع، والمكان المناسب له، وتفاصيل عملية واحدة غالبًا ما يتم تجاهلها أثناء الاختيار.

رف جبل ODF

يتم تركيب ODF على حامل في حامل معدات قياسي مقاس 19-بوصة، وهو بمثابة العمود الفقري لغرف الاتصالات ومراكز البيانات والمكاتب المركزية وغرف الخوادم والكابلات الأساسية للمؤسسات. يتم تقديمه عادةً بارتفاعات 1U أو 2U أو 3U أو 4U، ويتكامل بشكل نظيف مع المحولات وأجهزة التوجيه ولوحات التوصيل بجانبه. كدليل تقريبي، غالبًا ما تحمل وحدة 1U ما يصل إلى 24 ليفًا، ووحدة 2U حوالي 48 إلى 96 ليفًا، ووحدات 3U إلى 4U 96 إلى 144 ليفًا أو أكثر. تتحرك هذه الأشكال بشكل كبير مع تنسيق المحول، لذا فإن الإطار الذي يستخدم لوحات LC أو MPO عالية الكثافة سوف يناسب عددًا أكبر بكثير من الألياف لكل وحدة مقارنة بالإطار الذي يستخدم SC.

التفاصيل التي تحدد سهولة الاستخدام على المدى الطويل- هي الاختيار بين تصميم الدرج الثابت أو تصميم الدرج المنزلق. يعتبر الإطار الثابت أبسط وأكثر استقرارًا وأقل تكلفة، وهو ما يناسب الروابط الأساسية المستقرة التي نادرًا ما تتغير. يسمح الدرج المنزلق للدرج بالسحب للأمام للربط والفحص، وهو الخيار الأفضل لأي إطار سيشهد تحركات وإضافات وتغييرات متكررة. قبل تحديد نوع منزلق، تأكد من وجود مساحة كافية أمام الحامل حتى يمتد الدرج بالكامل، نظرًا لصعوبة صيانة الإطار عالي الكثافة- الذي لا يمكن فتحه في ممر ضيق.

تركيب على الحائط ODF

يتم تثبيت ODF المثبت على الحائط مباشرة على الحائط بدلاً من وضعه داخل حامل، لذلك فهو الاختيار الطبيعي في حالة عدم وجود حامل أو في حالة ضيق المساحة: غرف الاتصالات الصغيرة، ومباني المكاتب، والطوابق السفلية للشقق، ونقاط التوزيع الأرضية، ومداخل المباني FTTH. عادةً ما تكون مدمجة وقابلة للقفل ومناسبة لأعداد الألياف المعتدلة مثل 12 أو 24 أو 48 نواة.

عند اختيار وحدة التثبيت على الحائط، يكون اتجاه دخول الكابل مهمًا أكثر مما يبدو للوهلة الأولى. غالبًا ما يحتاج الإطار المثبت في رافع أو عمود ضيق إلى مدخل سفلي أو جانبي بدلاً من الدخول الخلفي، لأنه ببساطة لا يوجد مكان خلف الصندوق لتوجيه كابل بدون انحناء حاد. تأكد من اتجاه الدخول، وسعة صينية التوصيل الداخلية، وتخطيط لوحة المحول، والمساحة المتاحة لفائف الألياف قبل الطلب، وليس بعد أن يكون الصندوق مثبتًا بالفعل على الحائط.

ODF في الهواء الطلق

يقوم ODF الخارجي بإنهاء وتوزيع الألياف في المواقع المكشوفة أو شبه المكشوفة مثل نقاط وصول FTTH، وخزائن الاتصالات الخارجية، والتوزيع المثبت على الأعمدة، والنطاق العريض الريفي، والمواقع الصناعية. على عكس الإطار الداخلي، تعيش الوحدة الخارجية أو تموت بسبب الختم البيئي الخاص بها، لذا فإن عدد المنافذ هو نصف المواصفات فقط.

الرقم الذي يجب تثبيته هو تصنيف حماية الدخول المحدد في المعيار الدوليIEC 60529 (رمز IP). من الناحية العملية، يعني IP54 أنه محمي من الغبار-ومقاوم لرذاذ الماء، وهو ما يمكن أن يتناسب مع الوضع المحمي أو المثبت على الخزانة-؛ IP65 يعني أن الغبار-محكم ومحمي ضد نفاثات الماء ذات الضغط المنخفض-، وهو الحد الأدنى الأكثر واقعية للإطار المعرض بالكامل للطقس؛ ويضيف IP66 إلى IP68 نفاثات أقوى أو غمرًا مؤقتًا. لاحظ أن تصنيف الغمر الأعلى لا يعني تلقائيًا مقاومة النفث، لأن الاثنين اختباران منفصلان، لذا فإن الموقع الذي يشهد هطول أمطار غزيرة ومياه راكدة قد يحتاج إلى تصنيف مزدوج. إلى جانب رقم IP، تحقق من مقاومة الأشعة فوق البنفسجية، وتصميم غلاف الكابل، ومقاومة التآكل في الغلاف، وطريقة القفل وكيفية إدارة التكثيف. يعد الإطار الخارجي غير المحكم الإغلاق أحد الأسباب الأكثر شيوعًا للأعطال المرتبطة بالرطوبة بعد سنوات من التثبيت.

DIN السكك الحديدية ODF

إن سكة DIN ODF عبارة عن وحدة مدمجة يتم تثبيتها على سكة DIN داخل خزانة كهربائية أو حاوية تحكم صناعية، وهي مصممة خصيصًا لعدد منخفض من الألياف في أنظمة التشغيل الآلي، واتصالات الطاقة، ومعدات الشبكة الذكية، وخزائن التحكم في النقل وشبكات المصانع. قيمته هي التكامل: فهو يجمع إنهاء الألياف وحمايتها في نفس اللوحة مثل الأسلاك الكهربائية دون الحاجة إلى حامل منفصل.

بالنسبة للأعمال الصناعية، انظر إلى ما هو أبعد من عدد الألياف في البيئة الميكانيكية. يؤثر الاهتزاز وعمق الخزانة المتاح ومتطلبات التأريض وتخفيف إجهاد الكابل على ما إذا كان الإطار سيظل موثوقًا أم لا، ويجب ترتيب توجيه الألياف بحيث يتمكن الفني من الوصول إلى الموصلات دون إزعاج موصلات الطاقة القريبة.

PLC الخائن ODF

يحتوي مقسم PLC ODF على مقسمات بصرية سلبية داخل الإطار بحيث يتم تقسيم ألياف التغذية الواحدة إلى العديد من ألياف المشتركين، مما يجعلها لبنة بناء أساسية لشبكات الوصول FTTH وGPON وEPON الموحدة في مراجع مثلتوصيات ITU-T G.984 GPON. يمكن للإطار الواحد أن يجمع بين الإنهاء، وتركيب المقسم، والتصحيح، وإدارة الكابلات، مما يحافظ على تنظيم نشر الشبكة الضوئية السلبية. تتراوح التكوينات النموذجية من 1×8 إلى 1×32 أو 1×64، وتعتمد النسبة الصحيحة على ميزانية الارتباط وكثافة المشتركين في المشروع.

نقطتان هندسيتان تستحقان التخطيط لهما. أولاً، تعمل نسبة الانقسام على تحديد تخطيط المنفذ ومساحة الصيانة، نظرًا لأن المقسم 1×32 يغذي محولات إخراج أكثر بكثير من 1×8، وتحتاج هذه المخرجات إلى مساحة للتصحيح ووضع العلامات عليها دون ازدحام. كما أنه يساعد أيضًا على الاختيار مبكرًا بين التقسيم المركزي في عقدة واحدة والتقسيم الموزع عبر الشبكة، وقد تم شرح-المفاضلة جيدًا في هذه النظرة العامة حولأنواع الفاصل البصري. ثانيًا، تستخدم عمليات نشر PON دائمًا موصلات زاوية -مصقولة (APC). السبب هو خسارة الإرجاع: الانعكاسات في الشجرة المنفعلة المشتركة تقلل من جودة الإشارة لكل مشترك في الفرع، وواجهات نهاية APC تمنع تلك الانعكاسات بشكل أفضل بكثير من الانعكاسات المسطحة-المصقولة. تأكد من نسبة المقسم، وتلميع الموصل، وتخطيط الإدخال والإخراج، ومساحة صينية التوصيل المتوفرة ونظام وضع العلامات قبل الطلب، وتصفحالفاصل PLCخيارات لتتناسب مع النسبة الدقيقة التي يحتاجها التصميم الخاص بك.

كثافة عالية -وحدات ODF

تم تصميم -وحدة ODF المعيارية عالية الكثافة لعدد كبير من الألياف في مساحة حامل أو أرضية محدودة، وهي الاختيار القياسي لمراكز البيانات والمكاتب المركزية والعمود الفقري لشركات الاتصالات والجامعات الكبيرة ونقاط التجميع التي تحتاج إلى مساحة للنمو. بدلاً من لوحة ثابتة واحدة، تستخدم هذه الأنظمة لوحات محولات معيارية، وأشرطة قابلة للإزالة، وصواني لصق متعددة، ومسارات توجيه هندسية، وهي تدعم عادةً واجهات LC أو MPO/MTP.

الخطأ الذي يجب تجنبه هنا هو الاختيار فقط على الحد الأقصى لعدد المنافذ. عند الكثافات العالية جدًا، تتجمع أسلاك التوصيل معًا، وتضيق مساحة الوصول الأمامية-، ويؤدي الإطار المملوء بشكل زائد إلى قطع الاتصال غير المقصود بالمنفذ الخاطئ أثناء الصيانة. السؤال الحاسم للعمل عالي الكثافة-، بما في ذلك اختيار LC-مقابل-المصفوفة الذي تم تناوله في هذاالدليل العملي لـ LC مقابل MTP/MPO، هو ما إذا كان لا يزال بإمكان الفنيين الوصول إلى المنافذ وإدارة أسلاك التصحيح والحفاظ على نصف قطر الانحناء بمجرد تحميل الإطار بالكامل.

جدول مقارنة أنواع ODF

نطاقات السعة هي قيم نموذجية فقط وتختلف حسب تصميم المنتج وتنسيق المحول وتكوين المورد. تأكد دائمًا من عدد الألياف وخيارات اللوحة بدقة مقابل ورقة البيانات.

دليل اختيار ODF السريع

إذا كنت تحتاج فقط إلى التوجيه السريع نحو الفئة الصحيحة، فإن الجدول أدناه يرسم مواقف المشروع الشائعة لنقطة بداية مناسبة. تعامل معها كقائمة مختصرة، ثم تحقق من التفاصيل باستخدام القائمة المرجعية في الأسفل.

كيف تختار ODF المناسب لمشروعك؟

إن اختيار ODF لا يعني مجرد اختيار صندوق به منافذ كافية. يجب أن يتناسب الإطار مع التصميم بأكمله، لذلك يجب تأكيد جميع العوامل أدناه قبل الشراء.

عدد الألياف والتوسع المستقبلي

ابدأ بعدد الألياف التي تحتاج إلى إنهائها أو لصقها أو ترقيعها اليوم، ثم قم بإضافة احتياطي. إن حجم الإطار الذي يتناسب تمامًا مع 24 أليافًا اليوم لا يترك أي مجال عندما ينمو الموقع إلى 48، وعادةً ما تكلف سعة التعديل التحديثي لاحقًا أكثر من شرائها الآن. ومن الناحية العملية، تحتفظ العديد من المشاريع بنسبة 20 إلى 50 بالمائة من القدرة الاحتياطية للوصلات المستقبلية والألياف الاحتياطية والترقيات. اسأل عن عدد الألياف التي تدخل، وعدد الألياف التي تخرج، وما إذا كان سيتم إضافة المزيد من المستخدمين أو المباني، وما إذا كانت علبة الوصلات وسعة المحول يمكنها استيعاب هذا النمو.

مساحة التثبيت

الموقع يحدد إلى حد كبير النوع. يشير الحامل الحالي مقاس 19 بوصة إلى إطار التثبيت على الحامل؛ موقع به مساحة حائط فقط تشير إلى إطار مثبت على الحائط؛ يشير مسار الألياف داخل خزانة صناعية إلى إطار سكة DIN ؛ والتركيب المعرض للمطر أو الغبار أو تقلبات درجات الحرارة يستبعد وجود وحدة داخلية قياسية لصالح وحدة خارجية. قم بقياس المساحة الحقيقية المتاحة، بما في ذلك عمق الحامل أو مساحة الدرج، قبل الالتزام بالنموذج.

البيئة الداخلية مقابل البيئة الخارجية

الإطارات الداخلية والخارجية غير قابلة للتبديل. تناسب الوحدات الداخلية المساحات المحمية مثل غرف المعدات والمكاتب وخزائن الاتصالات، حيث لا يكون الختم هو الأولوية. تحتاج الوحدات الخارجية إلى حماية يمكن الدفاع عنها ضد الرطوبة والغبار والتآكل والأشعة فوق البنفسجية، وهذا هو السبب في أن تصنيف IP ومواد الغلاف وختم الأبواب وتصميم الغدة وهيكل القفل ونطاق درجة الحرارة كلها تنتمي إلى المواصفات. يتم تناول الاختلافات بين التعامل الداخلي والخارجي، بما في ذلك أنواع الكابلات والتوجيه، في هذا الدليلتركيب كابلات الألياف الداخلية والخارجية. يعد استخدام إطار داخلي في الهواء الطلق سببًا متكررًا ويمكن تجنبه لتقليل الموثوقية.

نوع الموصل والمحول

يمكن تكوين ODFs باستخدام محولات SC أو LC أو FC أو ST، ويتبع الاختيار الصحيح أسلاك التصحيح والضفائر وواجهات المعدات النشطة الموجودة. كنمط عام،موصلات SCمنتشرة على نطاق واسع في مجال الاتصالات و FTTH،موصلات LCتهيمن على-مركز البيانات عالي الكثافة وعمل المؤسسة، وتظهر FC في بعض الاتصالات والأجهزة، بينما تظل ST موجودة في الشبكات القديمة. قم بتأكيد التنسيق مقابل المطابقةمحولات الألياف الضوئيةتنوي استخدامه.

النوع البولندي يستحق نفس القدر من الاهتمام. عادةً ما توفر الوجوه النهائية UPC (المسطحة والمقببة قليلاً) خسارة إرجاع تبلغ حوالي 50 ديسيبل، بينما تصل الوجوه النهائية APC (الزاوية 8-درجة) إلى 65 ديسيبل تقريبًا عن طريق عكس الضوء الشارد في الكسوة بدلاً من الرجوع إلى أسفل الألياف، وهذا هو السبب في أن APC قياسي في تطبيقات الفيديو PON وRF. يجب عدم تزاوج الاثنين مع بعضهما البعض: يؤدي اتصال APC- إلى UPC إلى خسارة عالية في الإدراج ويمكن أن يؤدي إلى تلف وجوه نهاية الطويق فعليًا. إذا كنت تزن الخيارات، هذا التفسير لأنواع تلميع PC وUPC وAPCيغطي الاختلافات بالتفصيل.

سعة علبة لصق

إذا كان الإطار سيتم استخدامه لربط الدمج، فيجب أن تتوافق سعة الدرج الداخلي مع عدد الألياف، وليس فقط عدد المحولات. من الأخطاء الشائعة والمحبطة شراء إطار يحتوي على عدد كبير من منافذ المحول ولكن عدد قليل جدًا من الأدراج. كقاعدة تخطيط، تحتوي صينية الوصلات عادة على 12 أو 24 وصلة محمية، لذا تحتاج مهمة الألياف المكونة من 24-من درج واحد إلى درجين تقريبًا، ومهمة الألياف المكونة من 48-من درجين إلى أربعة، وهكذا. عندما تقصر الصواني، يمكن التنبؤ بالأعراض: لا يوجد مكان للأغطية المنكمشة بالحرارة، ولا يمكن لف الألياف ضمن نصف قطر الانحناء الأدنى، وتعني الصيانة إعادة إزعاج الوصلات الموجودة، ويصبح التوسع المستقبلي غير مريح. وفقًا للممارسات التي لخصهاجمعية الألياف البصريةتتطلب كابلات المباني الصغيرة عمومًا نصف قطر انحناء يبلغ حوالي 25 مم بعد التثبيت، والإطار الذي لا يمكنه حمل نصف القطر هذا سيزيد من فقدان الإدخال بهدوء. قم بتخطيط عدد الأدراج وتخزين الأكمام ومسار التوجيه معًا، ومراجعة ما لديكأسلاك التوصيل المصنوعة من الأليافجنبًا إلى جنب مع الإطار بحيث تكون النهايات والأدراج متوافقة. إذا كنت لا تزال تقرر بين الربط والموصلات المثبتة في الحقل-، فإن هذه المقارنةالربط الانصهارهو مرجع مفيد.

دخول الكابل والوصول إلى الصيانة

يمثل اتجاه دخول الكابل عائقًا حقيقيًا-وليس تفصيلاً. تدعم الإطارات الدخول الخلفي أو الجانبي أو العلوي أو السفلي، كما يؤدي عدم التطابق مع تخطيط الموقع إلى حدوث انحناءات حادة أو توجيه فوضوي. يتبع الوصول إلى الصيانة نفس المنطق: تصميم الوصول إلى الدرج المنزلق أو الأمامي-يسهل العمل فيه مع الشبكات التي يتم تغييرها بشكل متكرر، بينما يكون الهيكل الثابت مقبولاً للارتباطات الثابتة مع القليل من التغييرات. قد يكون من الصعب صيانة الإطار الذي يبدو مضغوطًا على الورق بمجرد إدخال الكابلات.

وضع العلامات وإدارة الكابلات

توفر العلامات الواضحة الوقت أثناء الأخطاء والترقيات، وفي الإطارات الأكبر حجمًا، تؤدي العلامات السيئة إلى توصيلات خاطئة وعزل أخطاء أطول وانقطاعات يمكن تجنبها. يتيح الإطار الجيد ترقيمًا مميزًا للمنافذ، ومساحة مخصصة للتسمية، وحلقات توجيه سلك التصحيح، ونقاط الربط، ومنطقة تخزين متراخية، والفصل بين الكابلات الواردة وأسلاك التصحيح. حافظ على توجيه الخاص بكحبال التصحيحالمخطط لها من البداية بدلاً من إضافتها كفكرة لاحقة.

قائمة مراجعة مواصفات ODF قبل طلب عرض الأسعار

يؤدي إعداد هذه التفاصيل قبل الاتصال بالمورد إلى اختصار الوقت-والإمام- ويقلل من خطر تلقي التكوين الخاطئ.

• إجمالي الألياف التي سيتم إنهاؤها الآن، بالإضافة إلى نسبة الاحتياطي للنمو المستقبلي.
• التثبيت الداخلي أو الخارجي، وفي الهواء الطلق، تصنيف IP المستهدف.
• طريقة التثبيت: حامل بارتفاع 19-بوصة على شكل حرف U، أو جدار، أو عمود، أو سكة DIN أو خزانة.
• تنسيق الموصل والمحول (SC، LC، FC أو ST) والتلميع (UPC أو APC).
• نوع سلك الضفيرة والرقعة وطولها وكميتها.
• عدد صواني اللصق والسعة المطلوبة لكل صينية.
• نسبة الفاصل وموضع التقسيم لمشاريع PON.
• اتجاه دخول الكابل والقطر الخارجي للكابل أو حجم الغدة.
• نظام وضع العلامات وترقيم المنافذ-
• هيكل ثابت أو منزلق وجانب الوصول المطلوب.

مثال لتكوينات ODF

تظهر ثلاثة سيناريوهات مجهولة المصدر كيفية دمج العوامل المذكورة أعلاه في الممارسة العملية.

نقطة توزيع بناء FTTH صغيرة

بالنسبة لـ 24 أليافًا ذات أسلاك التوصيل SC/APC داخل الناهض، يكون عادةً ODF المدمج على الحائط مع درجتي لصق ومدخل كابل سفلي أو جانبي كافيًا. إن حجز عدد قليل من المنافذ الاحتياطية يترك مساحة لوحدات إضافية في المبنى دون إضافة إطار ثانٍ.

تجميع مركز البيانات

بالنسبة إلى 96 أليافًا على LC في ممر مزدحم، فإن حامل ODF عالي الكثافة -المثبت على حامل منزلق عالي الكثافة مكون من 2U مع إمكانية الوصول الأمامي ومدخل الكابل المزدوج يحافظ على إمكانية التحكم في عملية التصحيح ويحمي نصف قطر الانحناء تحت حمل حبل التصحيح - الثقيل. الدرج المنزلق مهم هنا لأن التغييرات متكررة.

الوصول إلى FTTH الريفية على عمود

بالنسبة لوحدة التغذية المقسمة إلى العديد من المشتركين، يجب استخدام إطار توزيع مقسم خارجي بتصنيف IP65 أو أعلى، ومزود بـ1 × 32 الخائنوموصلات SC/APC، تتعامل مع كل من الانقسام والتعرض البيئي في حاوية واحدة.

اختيار ODF حسب التطبيق

شبكات الوصول FTTH وPON

يميل عمل FTTH إلى استخدام الإطارات المثبتة على الحائط في الداخل، والإطارات الخارجية عند نقاط الوصول المكشوفة، وإطارات مقسم PLC حيثما يكون التقسيم السلبي مطلوبًا. عادةً ما يتطلب الطابق السفلي أو غرفة الاتصالات أو نقطة التوزيع الأرضية وحدة تثبيت على الحائط؛ يتطلب الموقع الخارجي موقعًا خارجيًا -مُصنفًا؛ وتستدعي عقدة التقسيم إطارًا مقسمًا يدمج المقسم مع الإنهاء. للحصول على رؤية أوسع لما يتطلبه البناء السلبي، هذامكونات FTTH السلبيةدليل المشتريات هو رفيق مفيد.

مراكز البيانات وغرف الاتصالات

تفضل هذه البيئات التركيب على حامل والإطارات المعيارية-عالية الكثافة، وتتطلب بشكل عام أعدادًا عالية من الألياف ومحولات LC عالية-كثافة وتوجيه سلكي نظيف-وملصقات موثوقة ومساحة للتوسيع. في الحوامل الكثيفة، تحمل إدارة الكابلات نفس القدر من الوزن الذي تحمله كثافة المنافذ الخام.

مباني المؤسسات وشبكات الحرم الجامعي

هنا يعتمد الإطار الصحيح على تصميم العمود الفقري. غالبًا ما تستخدم غرفة المعدات الرئيسية إطارًا مثبتًا على حامل، بينما تستخدم نقاط التوزيع الأرضية إطارات مثبتة على الحائط. عبر حرم جامعي متعدد-مباني، تنهي وحدات ODF الألياف الأساسية وتوفر نقطة ترقيع نظيفة بين المباني والمحولات وغرف المعدات.

الشبكات الصناعية وشبكات التحكم

تعتمد الشبكات الصناعية على إطارات السكك الحديدية DIN أو وحدات التثبيت على الحائط المدمجة. يجب أن يتناسب الإطار مع خزانة التحكم، ويحمي الألياف من الضغط الميكانيكي ويسمح للفنيين بالوصول إلى الموصلات دون لمس الأسلاك الكهربائية، مع أخذ الاهتزاز والغبار ودرجة حرارة الخزانة وتخفيف الضغط في الاعتبار.

ODF مقابل لوحة تصحيح الألياف مقابل صندوق توزيع الألياف

غالبًا ما يخلط المشترون بين هؤلاء الثلاثة لأنهم جميعًا يديرون اتصالات الألياف، لكنهم ليسوا نفس الشيء. عادةً ما تكون وحدة ODF هي الوحدة الأكثر اكتمالاً، حيث تجمع بين لوحات المحولات وأدراج الوصلات وتوجيه الكابلات والتخزين البطيء والحماية. تركز لوحة تصحيح الألياف بشكل أكبر على الترقيع الموصل داخل الحامل، على الرغم من أن بعضها يشتمل على صواني لصق. عادةً ما يكون صندوق توزيع الألياف أصغر حجمًا ويقع بالقرب من المستخدمين النهائيين، في مباني FTTH أو نقاط الأرضية أو مواقع الوصول الخارجية.

طريقة قصيرة لاتخاذ القرار: استخدم ODF عندما تحتاج إلى الإنهاء المنظم والربط والتصحيح والإدارة معًا؛ استخدم لوحة التصحيح عندما تحتاج بشكل أساسي إلى التصحيح القائم على الحامل-بالقرب من المعدات النشطة؛ واستخدم صندوق التوزيع عندما تحتاج إلى توزيع مضغوط قريب من المستخدمين. نظرًا لأن التسمية تختلف بين الموردين والأسواق، فاحكم على الهيكل الفعلي والقدرة والوظيفة بدلاً من الملصق الموجود على ورقة البيانات. هذه نظرة أعمق علىالاختلافات بين ODF ولوحة تصحيح الأليافيستحق القراءة إذا كانت الحدود لا تزال ضبابية.

الأخطاء الشائعة عند اختيار ODF

الاختيار فقط عن طريق عدد المنافذ

عدد المنافذ مهم، لكنه ليس كافيًا في حد ذاته. سعة الوصلة، وإدخال الكابل، وتنسيق المحول، ومساحة الصيانة، ومساحة التوسعة كلها تحدد ما إذا كان الإطار سيعمل بالفعل في الموقع.

تجاهل التوسع المستقبلي

يصبح الإطار منخفض التكلفة-بدون سعة احتياطية مكلفًا في اللحظة التي تنمو فيها الشبكة. خطط لنمو الألياف قبل الاختيار النهائي وليس بعده.

استخدام ODF داخليًا وخارجيًا

الإطارات الداخلية ليست مصممة لتحمل المطر والغبار والتعرض المستمر للخارج. تحتاج التركيبات الخارجية إلى حاوية محكمة الغلق بشكل صحيح مع تصنيف IP مناسب وتصميم الغدة.

خلط أنواع الموصلات دون تخطيط

يجب أن تتوافق خيارات SC وLC وFC وAPC وUPC مع أسلاك التصحيح والأسلاك والمعدات النشطة. إن التركيبة الخاطئة تزيد من تعقيد التثبيت، وفي حالة عدم تطابق الطلاء، يؤدي ذلك إلى انخفاض الأداء البصري.

نسيان الوصول إلى الصيانة

قد يكون من الصعب صيانة الإطار الذي يبدو مضغوطًا على الورق بمجرد توصيله بالكابل. تأكد من أن الفنيين يمكنهم الوصول بأمان إلى المحولات وأدراج التوصيل ومناطق التوجيه بعد التثبيت.

الأسئلة المتداولة

خاتمة

الأنواع الرئيسية لإطارات التوزيع البصري هي التركيب على الحامل، والتركيب على الحائط، والتركيب الخارجي، وسكة DIN، ومقسم PLC، والوحدات النمطية عالية الكثافة-، ويتبع الاختيار الصحيح عدد الألياف، ومساحة التثبيت، والبيئة، والموصل والنوع المصقول، وسعة صينية التوصيل، وتوجيه الكابلات والتوسع المستقبلي. قد يحتاج الموقع الداخلي الصغير فقط إلى إطار مثبت على الحائط؛ تتطلب غرف الاتصالات ومراكز البيانات عادةً تركيب حامل أو إطارات عالية الكثافة-؛ غالبًا ما تستخدم شبكات FTTH وPON الإطارات الخارجية وإطارات PLC؛ ويتم خدمة الخزانات الصناعية جيدًا بواسطة إطارات السكك الحديدية DIN. قبل الاختيار، قم بإعداد تفاصيل مشروعك باستخدام القائمة المرجعية أعلاه، وسيصبح تحديد الإطار العملي والموثوق وسهل الصيانة أسهل بكثير.
