القرار في دقيقة واحدة
بالنسبة لمعظم ODFs القياسية، وصناديق الإنهاء، و-إلى-المتوسطة-عدد الربط المفرد-الألياف، فإن250um مقابل 900um ضفيرة الأليافيجب أن يبدأ القرار بـ 900 ميكرومتر. من الأسهل التعامل مع الموصل ومنطقة التوجيه. عندما تصبح كثافة لصق-شريط الكاسيت، أو تخطيط دمج الكتلة-، أو مساحة التوجيه المقيدة هي العامل المحدد، فإن 250 ميكرومتر عادةً ما تكون نقطة البداية الأفضل.
قطر المخزن المؤقت هو اختيار بناء ميكانيكي، وليس درجة بصرية. لا تنتج ضفيرة الألياف مقاس 900 ميكرومتر بطبيعتها خسارة وصل أقل من ضفيرة 250 ميكرومتر، والألياف مقاس 250 ميكرومتر ليست أقل جودة من الناحية البصرية لأنها أرق.
هذا يغير السؤال الهندسي. بدلاً من السؤال عن القطر الذي يعمل بشكل أفضل، اسأل عن عرض الألياف الذي يناسب الدرج، ومعالجة سير العمل، وطريقة اللصق، والحماية الميكانيكية المتوفرة في التثبيت.

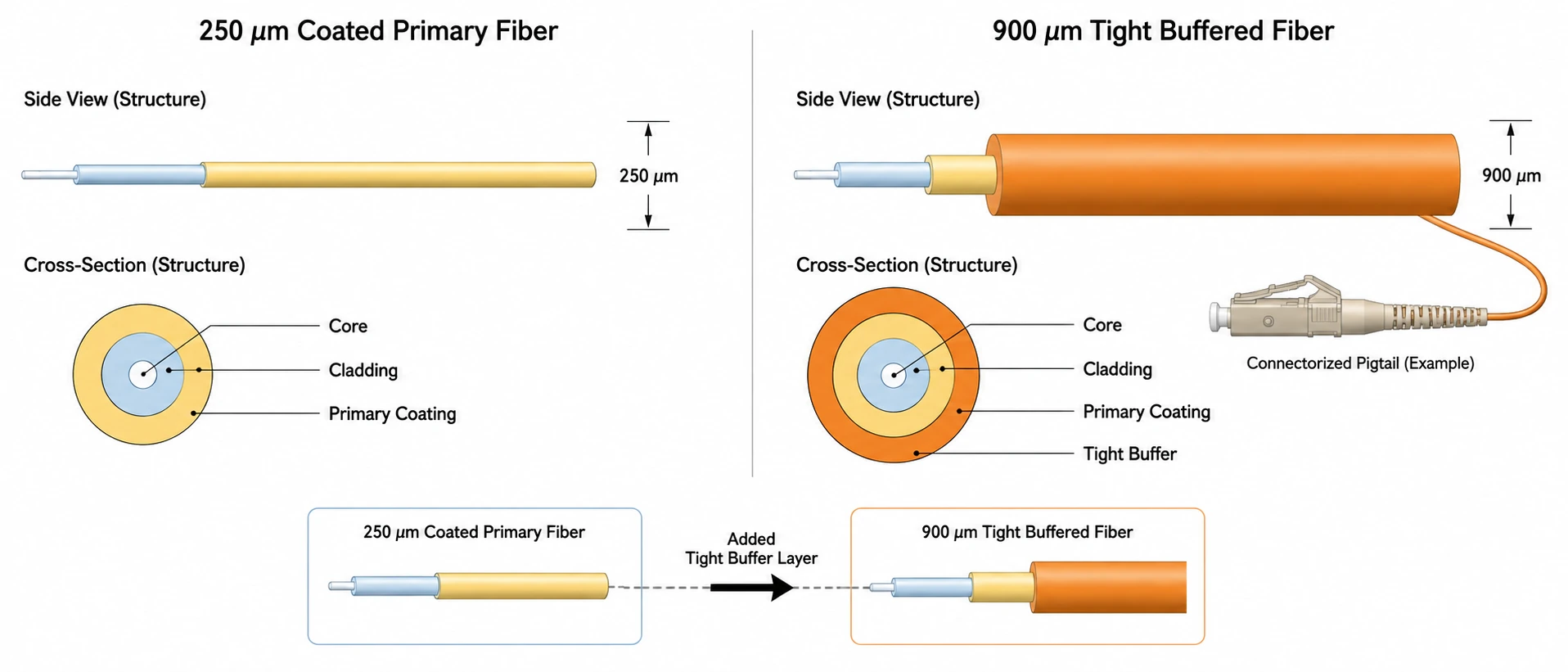

ما هو قياس 250 ميكرومتر و900 ميكرومتر فعليًا
يمكن تبسيط الألياف النموذجية ذات الوضع الفردي-على النحو التالي:
~9 ميكرومتر أساسي → 125 ميكرومتر كسوة → ~250 ميكرومتر طلاء أساسي → اختياري ~900 ميكرومتر عازل
يشير البعد 250 ميكرومتر عادةً إلى الألياف الضوئية المطلية. يضيف البناء الذي يبلغ طوله 900 ميكرومتر طبقة واقية أخرى حول تلك الألياف المطلية. لا يزال من الممكن أن تكون الألياف الضوئية الأساسية من نفس نوع الألياف.
هذا هو سبب عبارة البحث الشائعة250um أنبوب فضفاض مقابل 900um عازلة ضيقةيحتاج إلى التأهيل. يتم العثور على ألياف مطلية بطول 250 ميكرومتر بشكل متكرر داخل كابلات أنبوبية مفكوكة-، في حين أن الألياف المخزنة الضيقة بطول 900 ميكرومتر شائعة في التجميعات الطرفية الداخلية. ومع ذلك، فإن القطر وحده لا يحدد بناء الكابل بالكامل.
250 ميكرومتر مقابل 900 ميكرومتر بناء ضفيرة في لمحة
| العامل الهندسي | 250 ميكرون ضفيرة من الألياف | 900 ميكرومتر ضفيرة من الألياف |
|---|---|---|
| الزجاج البصري | يمكن استخدام نفس نوع الألياف SM/MM | يمكن استخدام نفس نوع الألياف SM/MM |
| قطر الكسوة | عادة 125 ميكرون | عادة 125 ميكرون |
| العرض الخارجي | الألياف المغلفة الأولية | عازلة إضافية حول الألياف المغلفة |
| المناولة | أكثر حساسية | من الأسهل التعامل معها بشكل فردي |
| الحماية الميكانيكية | يعتمد بشكل أكبر على الدرج/العلبة | حماية أفضل أثناء التوجيه والتحضير |
| كثافة الدرج | أعلى | أدنى |
| تجريد سير العمل | مواد أقل لإزالة | يعتمد بقوة على بناء المخزن المؤقت |
| كاسيت يحتوي على نسبة عالية من الألياف-. | في كثير من الأحيان مفيدة | يمكن أن تستهلك حجم التوجيه غير الضروري |
| سير عمل الانصهار الشامل/الشريط | تتماشى بشكل أفضل مع العديد من البنى الكثيفة | عادة ما تكون أقل جاذبية |
| إنهاء ODF القياسي | قابلة للاستخدام، ولكن يجب تصميم الحماية فيها | عادة ما يكون الافتراضي العملي |
الفرق الهندسي الخام أكبر مما توحي به الأقطار في البداية. إذا تمت مقارنة بنائين دائريين من حيث القطر فقط، فإن مساحات مقطعهما العرضي-تتناسب مع مربع القطر:
(900 / 250)² ≈ 12.96
هذا لا يعني أن الدرج يمكنه استيعاب 13 ضعفًا بالضبط من الألياف التي يبلغ طولها 250 ميكرومترًا. الأكمام لصق، ومتطلبات الانحناء، والحلقات الركود، والخدم، ومعابر الألياف تستهلك أيضا مساحة. تشرح العملية الحسابية سبب تأثير استبدال العديد من أقسام التوجيه مقاس 250 ميكرومتر بمقاطع مقاس 900 ميكرومتر في درج ذو عدد كبير-أكثر بكثير مما توحي به أرقام القطر وحدها.
حجم المخزن المؤقت لا يحدد أدائك البصري
لا يحدد قطر المخزن المؤقت فقدان الإدراج. أثناء الربط الانصهار، الواجهة البصرية ذات الصلة هي الألياف الزجاجية المعدة. تتم إزالة الطلاء أو المخزن المؤقت من منطقة الوصلة قبل محاذاة الألياف المشقوقة ودمجها.
تصف جمعية الألياف البصرية فقدان الوصلة -الوضع الفردي-كالمعتاد0.1 ديسيبل أو أقل. يمكن أن تشير الخسارة الأعلى إلى مشاكل مثل التلوث أو الوصلة غير الكاملة. تظل هذه مشكلة تتعلق بجودة الوصلة-، وليست دليلاً على أن المخزن المؤقت الذي تبلغ سعته 900 ميكرومتر ينقل الضوء بشكل أفضل من طبقة الطلاء التي تبلغ سماكتها 250 ميكرومتر. (جمعية الألياف البصرية)
لا تقبل "900 ميكرومتر للخسارة الأقل" كمواصفات ذات معنى لطلب عرض الأسعار.
بدلاً من ذلك، تأكد من أن الألياف الضوئية التي يتم ربطها متوافقة. إن نوع الألياف وخصائص حقل الوضع، حيثما يكون ذلك مناسبًا، أكثر أهمية بكثير من القطر الخارجي للمخزن المؤقت. يتم تغطية سياق الإعداد الأوسع في موقعنادليل طرق إنهاء كابلات الألياف.
هل يمكنك دمج ألياف بطول 250 ميكرومتر في ضفيرة بطول 900 ميكرومتر؟
نعم. أ250um الألياف إلى 900um ضفيرةيعد الانتقال بنية طبيعية عندما تكون الألياف الضوئية الأساسية متوافقة.

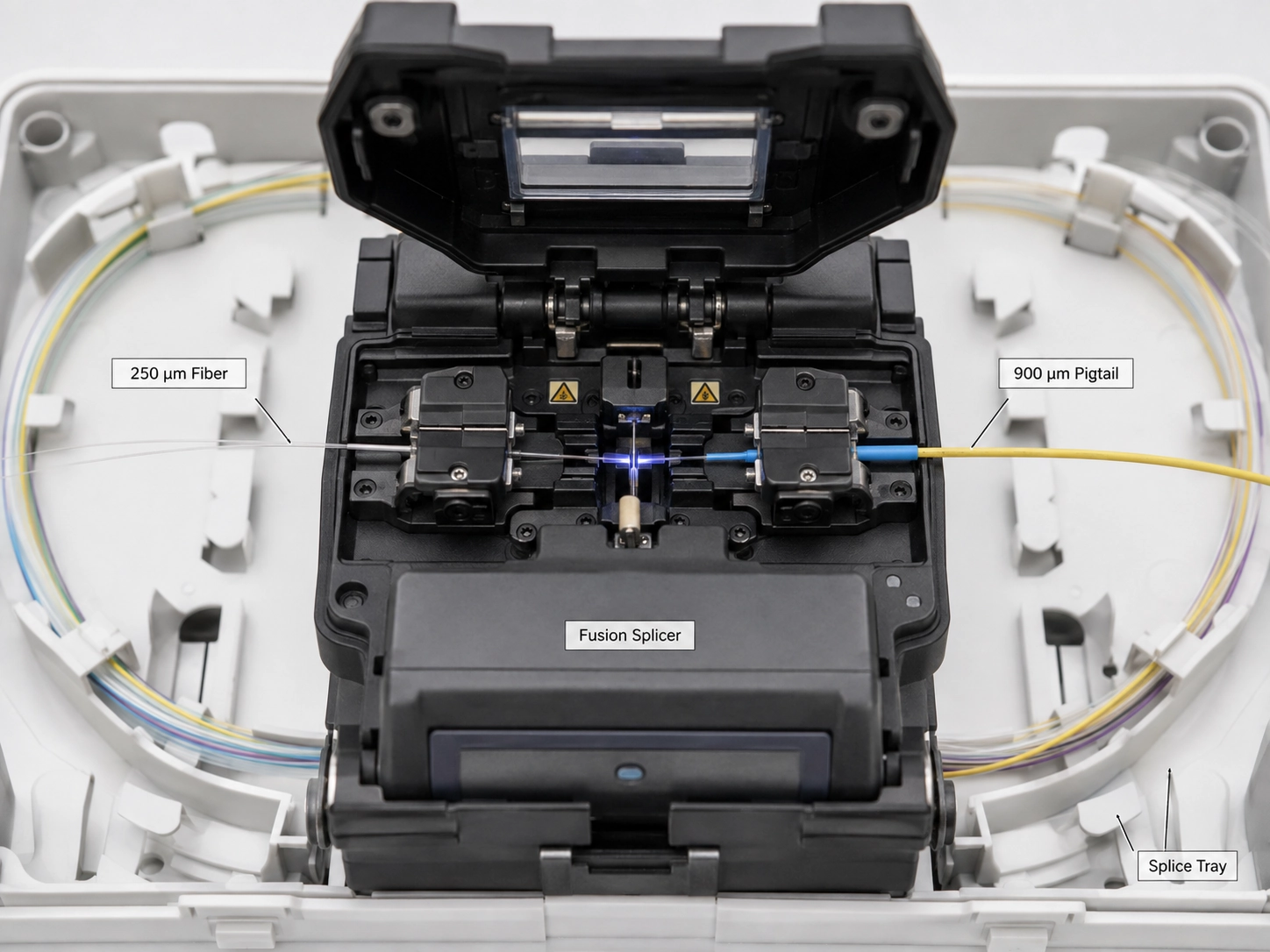

جهاز الربط لا يقوم بلحام "مادة 250 ميكرومتر" إلى "مادة 900 ميكرومتر". يتم تجريد كلا الإنشاءات الواقية من منطقة الوصلة. يتم تنظيف الزجاج وتقسيمه، ويتم محاذاة الألياف المجهزة ودمجها، ويتم حماية الوصلة النهائية قبل تخزينها في الدرج.
يوضح FOA ذلك مباشرةً من خلال كابل نباتي مكون من 24-ليف خارجي- يتم فيه ربط ألياف مقاس 250 ميكرومتر بضفائر 900 ميكرومتر مرمزة بالألوان من أجل الإنهاء. (جمعية الألياف البصرية)
الشرط الحقيقي هو التوافق البصري. إذا كان هناك ليفان لهما وضع مختلف- في خصائص المجال أو التشتت الخلفي، فيمكن أن يُظهر OTDR خسائر مختلفة في الوصلات الظاهرة اعتمادًا على اتجاه الاختبار. يساعد القياس ثنائي الاتجاه على وصف هذا الموقف بشكل صحيح. (جمعية الألياف البصرية)
وبالتالي، يجب ألا ترفض مواصفات الشراء بنية تتراوح من 250 ميكرومتر-إلى 900 ميكرومتر لمجرد اختلاف الأقطار الخارجية.
عندما تكون ضفيرة الألياف بطول 900 ميكرومتر هي الاختيار الهندسي الأفضل
A 900um ضفيرة من الألياف للربط الانصهارهي نقطة البداية العملية في صندوق ODF العادي أو صندوق الإنهاء عندما تتوفر مساحة توجيه ويقوم الفنيون بالتعامل مع الألياف بشكل فردي.
معيار ODF وإنهاء الاتصالات
بالنسبة لإنهاء LC في ODF، عادةً ما توفر الضفيرة مقاس 900 ميكرومتر حماية ألياف فردية -أكثر فائدة من العرض التقديمي بحجم 250 ميكرومتر عندما يكون لدى الدرج مساحة توجيه كافية. هذا هو التطبيق العملي وراءLC ضفيرة الألياف لـ ODFالمواصفات، بدلاً من مجرد اختيار 900 ميكرومتر لأنها أكثر سمكًا.
هناك حدود مهمة. لا يعادل المخزن المؤقت الذي يبلغ حجمه 900 ميكرومتر سلك تصحيح مغلف مقاس 2.0 أو 3.0 مم. إذا تركت الألياف الدرج المحمي وسيتم سحبها أو ربطها أو تغيير موضعها بشكل متكرر أو تعريضها للتعامل مع المعدات، فإن الحبال المغطاة بشكل مناسب أو المحمية بطريقة أخرى هي المواصفات الأكثر أمانًا.
عدد مربعات الإنهاء -منخفض
في حالة الأعداد المتواضعة من الألياف، لا يكون توفير حجم التوجيه هو القيد السائد عادةً. إذا كان الدرج يوفر بالفعل مسار توجيه محميًا، فإن 900 ميكرومتر بشكل عام يجعل عملية التثبيت والتعرف لاحقًا أسهل.
يتوقف هذا الإعداد الافتراضي عن العمل عندما يتسبب المخزن المؤقت الإضافي في حدوث تقاطعات في الألياف، أو تخزين مؤقت مضغوط، أو تداخل مع غطاء الدرج. عند هذه النقطة أصبحت هندسة العلبة هي المتغير المسيطر.
عندما تصبح أسلاك التوصيل المصنوعة مقاس 250 ميكرومتر أكثر منطقية

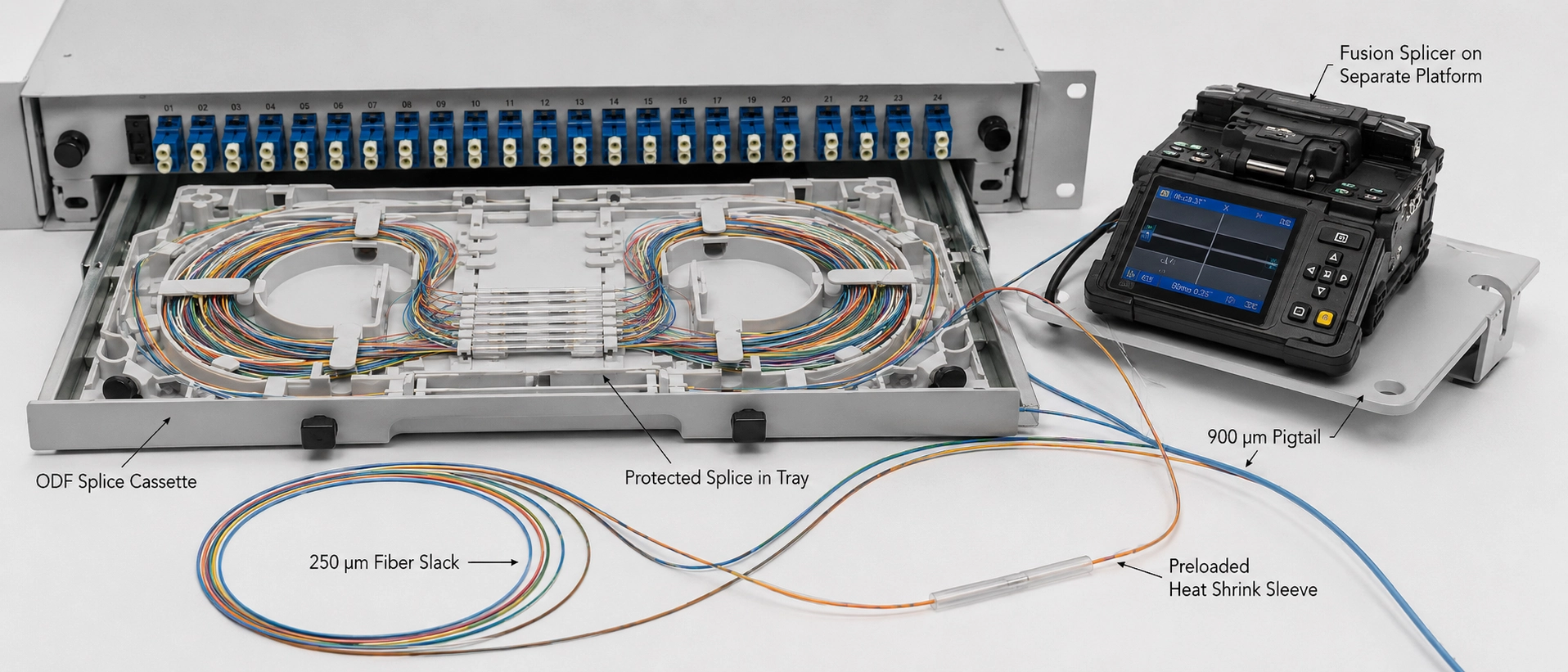

A 250um ضفيرة من الأليافيصبح الخيار الأقوى عندما تكون كثافة التوجيه هي القيد وتوفر العلبة نفسها الحماية الميكانيكية المطلوبة.
أشرطة لصق عالية الكثافة-.
في محميةضفيرة الألياف لشريط لصقنظرًا لتصميمها، فإن التوجيه الذي يبلغ طوله 250 ميكرومترًا يقلل الحجم الذي تشغله الألياف الفردية ويترك مساحة أكبر حول حاملات الوصلات ومسارات التخزين- البطيئة.
هذا هو المكان الذي تصبح فيه المقارنة الهندسية 12.96× مفيدة. لا يتنبأ بقدرة الكاسيت. وهذا ما يفسر أهمية اختلاف القطر بمقدار 650 ميكرومتر عند تكراره عبر العديد من أقسام التوجيه الفردية.
الشرط هو الحماية الميكانيكية. يجب أن تظل الألياف المطلية بقطر 250 ميكرومتر داخل مسار إدارة الألياف -المتحكم فيه. يؤدي نقل ألياف غير محمية مقاس 250 ميكرومتر خارج الكاسيت إلى استبدال مشكلة الكثافة بمشكلة خطر ميكانيكية.
هندسة الدمج الشريطي والكتلي-
تم تصميم أنظمة الدمج الشامل- لتحريك ألياف متعددة معًا خلال سير العمل. يمكن أن تعمل المخازن المؤقتة الفردية مقاس 900 ميكرومتر ضد ميزة الكثافة هذه.
موقفنا أكثر تحديدًا من القاعدة الشائعة "900 ميكرومتر في الداخل، 250 ميكرومتر في الخارج":اختر العرض التقديمي الذي تستخدمه بنية الوصلة، وليس حدود المبنى.
أفضل تجميع قد يستخدم كلا الحجمين
A 250um مقابل 900um ضفيرة الأليافلا يحتاج التجميع إلى نفس قطر الحماية من الموصل إلى الوصلة. هذا هو الرابط الذي يطابق منتصف-محتوى المقالة تمامًا-، ولكنه يصف أيضًا خيارًا مهمًا للتصميم الفعلي.
يمكن للشريط الهجين توجيه ألياف مخزنة 900 ميكرومتر من الموصل أو لوحة المحول عبر المنطقة التي يتعامل فيها الفنيون مع الضفائر الفردية، ثم الانتقال عند نقطة محمية محددة داخل الكاسيت إلى 250 ميكرومتر من الألياف المطلية لمنطقة تخزين الوصلة والركود-. يكتسب القسم الجانبي للوصلة - كثافة توجيه دون إجبار القسم الجانبي للموصل - على التخلي عن حماية المعالجة.
يكون هذا مفيدًا عندما يُطلب من مواصفات قطر بطانية واحدة حل متطلبين ميكانيكيين مختلفين. يحتاج جانب الإنهاء إلى حماية التعامل، بينما قد يحتاج جانب الوصلة إلى كثافة التوجيه.
بالنسبة للمشتريات، "250 أو 900 ميكرومتر؟" في بعض الأحيان غير مكتملة. يجب أن يحدد الرسم أين يبدأ وينتهي كل عرض تقديمي للألياف وما إذا كان الانتقال يظل محميًا بواسطة الكاسيت.
مشاكل التثبيت التي تظهر عادة بعد الشراء
لا يزال بإمكان مواصفات الألياف المتوافقة تقنيًا إنشاء عمل ميداني غير ضروري إذا تم فحص سلوك التجريد وحماية الوصلات وهندسة الدرج فقط بعد وصول المواد.
القابلية للتقطيع هي جزء من المواصفات
يمكن أن يتصرف نوعان من الألياف المباعة بحجم 900 ميكرومتر بشكل مختلف أثناء التحضير لأن القطر الخارجي الاسمي لا يخبرك بمدى قوة ارتباط المخزن المؤقت بالألياف المغلفة الأساسية.
عندما لا يمكن إزالة المخزن المؤقت المثبت بإحكام بشكل نظيف خلال مدة التحضير المطلوبة، يجب على الفنيين عدم التعويض بسحب واحد أصعب. تعمل مقاطع التجريد الأقصر على تقليل الحمل المطبق على الألياف المكشوفة. إذا كان التحضير لا يزال غير متناسق، فيجب مراجعة أداة التجريد وبناء المخزن المؤقت قبل تركيب الإنتاج.
ل900um المورد ضفيرة الأليافوبالتالي فإن طلب عرض الأسعار "900 ميكرومتر" وحده غير مكتمل. حدد متطلبات بناء المخزن المؤقت أو إعداده وتأكد من أن طريقة التجريد المقصودة متوافقة معها.
يجب أن تتناسب واقيات اللصق مع حامل الدرج
يتعامل جهاز الربط مع الزجاج المجهز، ولكن يجب على الدرج إدارة جهاز الربط المحمي بعد ذلك. وبالتالي تشكل أبعاد الحامي وحامل الأكمام ومسار التوجيه نظامًا ميكانيكيًا واحدًا.
تحقق من أبعاد الحامي المدعومة لحامل الوصلة قبل طلب الأكمام. يمكن للواقي الذي لا يجلس بشكل كامل في الحامل أن يدفع انتقال الألياف نحو جدار الدرج ويخلق انحناءًا غير ضروري على الفور بجوار الوصلة المحمية.
وهذا أكثر فائدة من افتراض أن الواقي الأطول يكون أكثر أمانًا تلقائيًا.
تحقق من الدرج مع إغلاق الغطاء
إن ترتيب التوجيه الذي يتم ملاءمته عندما يكون الدرج مفتوحًا لا يعد بالضرورة تثبيتًا نهائيًا.
بعد تخزين الوصلات والواقيات والارتخاء، تأكد من أن إغلاق الغطاء لا يؤدي إلى ضغط الحلقات أو رفع الألياف من المثبتات أو إنشاء انتقال حاد بجانب الواقي. هذا هو المكان الذي يتوقف فيه تحديد المخزن المؤقت عن كونه مقارنة كتالوج ويصبح قرار تصميم -مرفقًا.

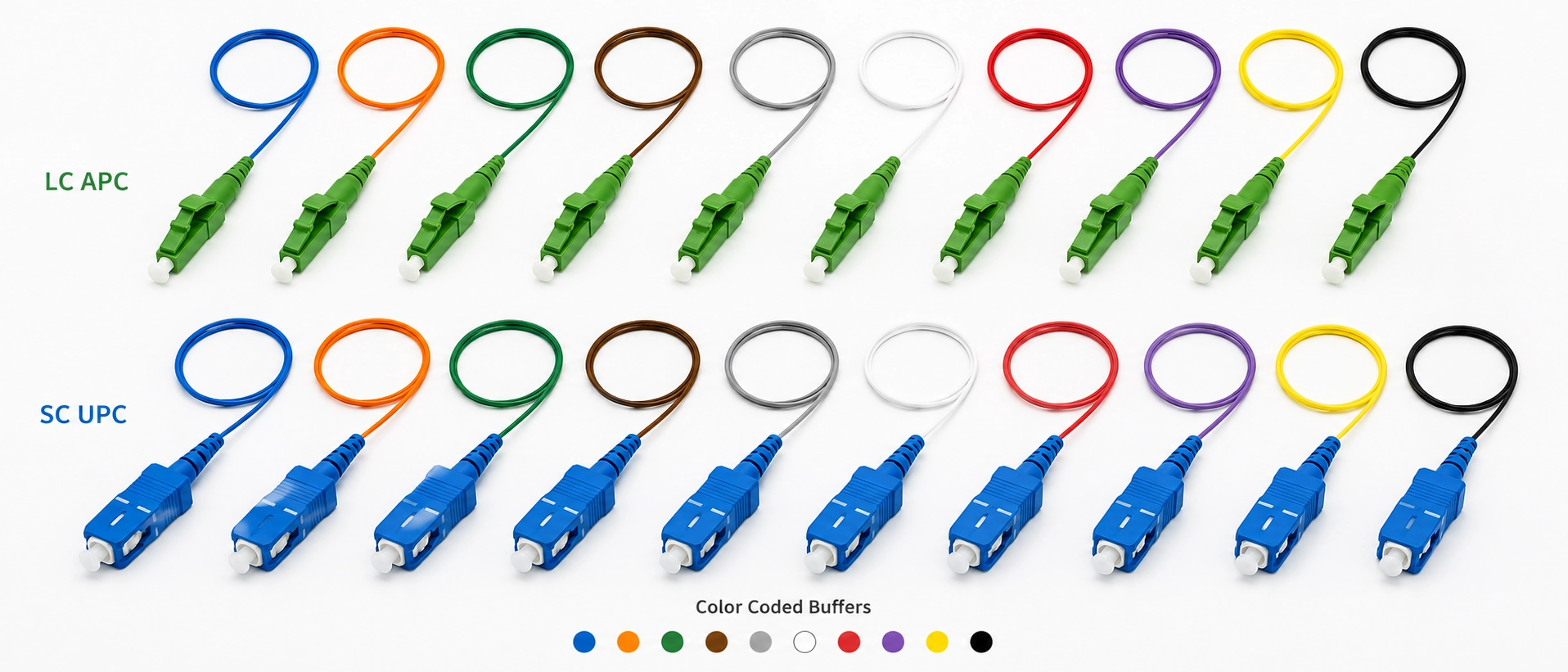

ما الذي سنضعه على طلب عرض أسعار ضفيرة الألياف
لتجميع ضفيرة الألياف المخصصة، تحديد "250 ميكرومتر" أو "900 ميكرومتر" فقط يترك العديد من المتغيرات دون حل. يمكن أن يتطابق عرضان مع القطر الاسمي مع الاختلاف في نوع الألياف وسلوك الشريط وبناء الموصل والتعريف وكيف يتناسب التجميع فعليًا مع الدرج المقصود.
يجب أن يحدد طلب عرض أسعار الإنتاج ما يلي:
- نوع الألياف الضوئية، مثل OS2/G.652.D، أو G.657.A1/A2، أو OM3، أو OM4.
- عرض الألياف: 250 ميكرومتر من الألياف المغلفة، أو 900 ميكرومتر من الألياف المخزنة، أو انتقال محدد بينهما.
- نوع الموصل، مثل LC، SC، أو FC.
- النوع البولندي، UPC أو APC حيثما ينطبق ذلك.
- عدد الألياف وتحديد الهوية/تسلسل الألوان. عندما يجب أن يتطابق التعريف مع مصنع الكابلات، حدد الاتفاقية بشكل صريح. ملكنادليل رمز لون الألياف الضوئيةيغطي هذه الطبقة.
- طول الضفيرة والتسامح المطلوب.
- معايير القبول البصري للتجميع الموصل النهائي.
- بيئة التثبيت ونوع العلبة، مثل ODF، أو شريط التوصيل، أو صندوق إنهاء FTTH، أو واجهة إغلاق المصنع الخارجية-.
تمنع هذه الحقول غموض المواصفات، لكنها لا تزال غير قادرة على إثبات أن التجميع سيتم توجيهه فعليًا عبر حاوية معينة.
لضفيرة الألياف لتركيب الاتصالات، فإن إضافة رسم الدرج أو صورة توجيه واضحة إلى RFQ يمنح المورد معلومات لا يمكن أن توفرها مواصفات النص: اتجاه خروج الموصل، وموقع انتقال المخزن المؤقت، وهندسة حامل الغلاف، والمسار المتاح لتخزين فترة السماح.
اختر حسب بنية النشر، وليس حسب العادة
| حالة النشر | بدء الاختيار | السبب هندسي |
|---|---|---|
| صندوق OSP بحجم 250 ميكرومتر في ODF عادي | 900 ميكرومتر ضفيرة | التعامل الفردي الأسهل؛ يعد الربط من 250 ميكرومتر - إلى 900 ميكرومتر أمرًا طبيعيًا |
| صندوق FTTH ذو عدد -منخفض مع مساحة توجيه كافية | عادة 900 ميكرومتر | ونادرا ما تكون الكثافة القصوى هي القيد المسيطر |
| شريط كاسيت صغير الحجم-عالي الكثافة | قم بتقييم 250 ميكرومتر أولاً | يقلل من حجم التوجيه داخل المساحة المحمية |
| تخطيط الشريط أو الدمج الشامل-. | 250 ميكرومتر / بنية الشريط | يحافظ على ميزة الكثافة لطريقة اللصق |
| يتم التعامل مع الألياف بشكل متكرر خارج صينية محمية | ولا ينبغي أن يكون أي منهما هو الافتراضي | استخدم حبالًا مغلفة بشكل مناسب أو محمية ميكانيكيًا |
إن الإشارة الأكثر فائدة التي تشير إلى انهيار القيمة الافتراضية البالغة 900 ميكرومتر ليست حدًا اعتباطيًا لعدد الألياف-. إنه صراع التوجيه. إذا كانت المقاطع المخططة بحجم 900 ميكرومتر تمنع الارتخاء المطلوب أو وضع الواقي أو خلوص الغطاء من التواجد داخل الدرج، فقم بتقييم بنية 250 ميكرومتر.
قبل إصدار عدد كبير-.250um مقابل 900um ضفيرة الأليافالمواصفات، قارنها برسم الدرج الحقيقي. يجب أن يعمل مخرج الموصل، وموضع حامل الغلاف-، وانتقال المخزن المؤقت، وفترة الركود المخزنة في وقت واحد بعد إغلاق الغطاء.
إذا كان التثبيت يتطلب بالفعل سلكًا مغلفًا بدلاً من التوجيه الضفيري، فيرجى استخدام رابط FB-LINKتكوينات كابل تصحيح الألياف الضوئيةقم بتغطية خيارات الموصل والألياف والحماية ذات الصلة.
التعليمات
ما هو الفرق الرئيسي بين ضفيرة الألياف 250 ميكرومتر و 900 ميكرومتر؟
يضيف الضفيرة مقاس 900 ميكرومتر حاجزًا وقائيًا حول الألياف المطلية التي يبلغ طولها 250 ميكرومتر تقريبًا، وبالتالي فإن الاختلافات العملية هي المناولة والحماية الميكانيكية والتجريد وكثافة الدرج بدلاً من الأداء البصري.
هل يمكنني دمج ألياف بطول 250 ميكرومتر في ضفيرة بطول 900 ميكرومتر؟
نعم. إذا كانت الألياف الضوئية الأساسية متوافقة، تتم إزالة الطبقات الواقية من منطقة الوصلة قبل دمج الألياف الزجاجية المعدة.
هل يحتوي الضفيرة التي يبلغ طولها 900 ميكرومتر على خسارة أقل في الإدخال؟
لا. قطر المخزن المؤقت في حد ذاته لا يقلل من فقدان الإدخال؛ يعتمد الأداء البصري على توافق الألياف وجودة الوصلة وجودة الموصل وبقية المسار البصري.
ما هو حجم المخزن المؤقت الأفضل لشريط اللصق عالي الكثافة-؟
عادةً ما تكون ضفيرة الألياف مقاس 250 ميكرومتر هي نقطة البداية الأفضل عندما تكون مساحة التوجيه المحمية هي القيد الأساسي، بينما تكون 900 ميكرومتر عملية عند التعامل مع الأمور بشكل أكبر وتتوفر مساحة كافية للدرج.
ما هو حجم المخزن المؤقت الذي يجب أن أستخدمه في ODF القياسي؟
عادةً ما يكون الضفيرة مقاس 900 ميكرومتر هي الإعداد الافتراضي العملي لـ ODF القياسي مع مساحة توجيه كافية وربط اندماجي فردي.
قبل أن تقوم بتجميد مواصفات الضفيرة
يجب تحديد حجم المخزن المؤقت قبل أن يصبح الضفيرة عنصرًا ثابتًا لطلب الشراء-. بحلول هذه المرحلة، قد يكون الدرج وحامل الأكمام وسير عمل التجريد ومسار التوجيه قد حددوا بالفعل العرض التقديمي العملي.
لفعلية250um مقابل 900um ضفيرة الأليافالمشروع، قم بإعطاء FB-LINK الرابط والصقل، ومواصفات الألياف الضوئية، وعرض الألياف المطلوبة، وعدد الألياف، وطول الضفيرة، ورسم الدرج أو الغلاف. تسمح هذه المدخلات بمراجعة البنية المقترحة وفقًا لمتطلبات جانب الوصلة-وجانب الإنهاء-قبل تجميد المواصفات.
إذا كانت وثائق اختبار الضفيرة الخاصة بالمشروع-، أو سلوك التجريد، أو تفاوتات التجميع مطلوبة، فاذكرها صراحة في طلب عرض الأسعار واطلب التأكيد على البنية الضفيرة المقترحة بالضبط. لا تفترض أن مطالبة الاختبار المنشورة لتجميع ألياف آخر تنطبق تلقائيًا على الضفيرة التي يتم شراؤها.
