اختبار ضفيرة الألياف بعد الربط: ما الذي يجتاز القبول فعليًا

عندما تبدو الوصلة جيدة ولا تزال تفشل في اتجاه مجرى النهر

إنه نمط نراه كثيرًا في أوراق القبول: وصلة قياس 71.794 ديسيبل/كم عند 1310 نانومتر، خارج عتبة النجاح بكثير، على الرغم من أن أحداث الوصل الفردية على طول المسار تبدو غير ملحوظة على الورق. أسوأ خسارة لصق تم تسجيلها كانت 0.342 ديسيبل، وهي ليست كارثية في حد ذاتها. فشل الارتباط على أي حال، لأن القبول لا يتم تحديده لصقًا بوصل. يتم تحديد ذلك وفقًا لما ستبدو عليه الميزانية النهائية-إلى-النهاية بمجرد إضافة كل حدث، وهذا رقم لا تقدمه لك تتبعات OTDR وحدها.

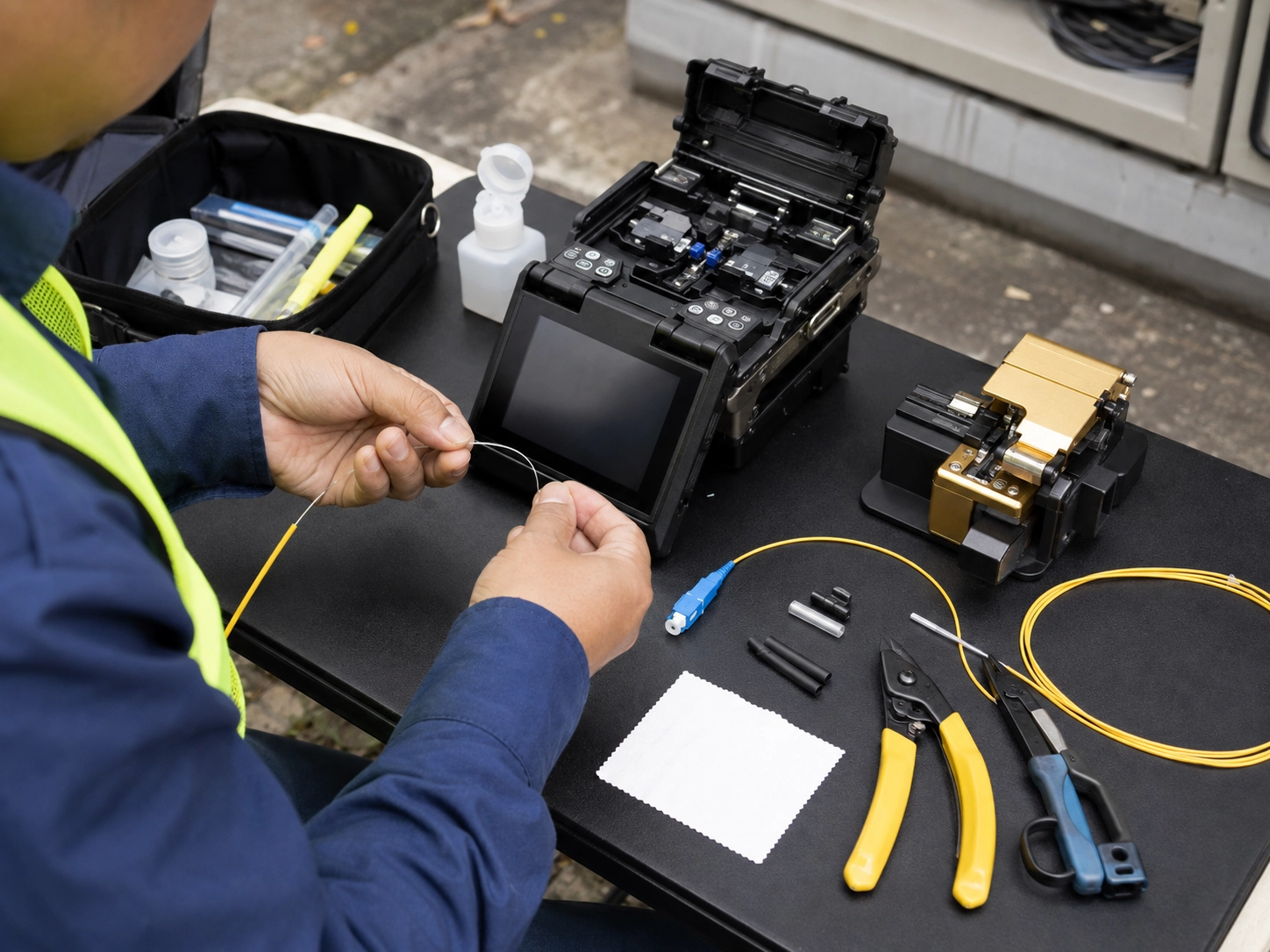

هذا هو بالضبط المكان الذي يتعطل فيه اختبار ضفيرة الألياف بعد الربط: تتحقق الفرق من أن كل وصلة دمج تبدو نظيفة وفقًا لتقدير جهاز الربط، وتتخطى قياسًا رسميًا لخسارة الإدراج، وتفترض أن الرابط جاهز. هذا السؤال الدقيق يظهر في كثير من الأحيان بما فيه الكفاية في هذا المجال مما يستحق ذكره بوضوح: عادةً ما لا تكون جودة الوصل هي التي تفشل، بل غياب القياس الذي كان من شأنه اكتشاف الخسارة التراكمية قبل أن يفعل العميل ذلك

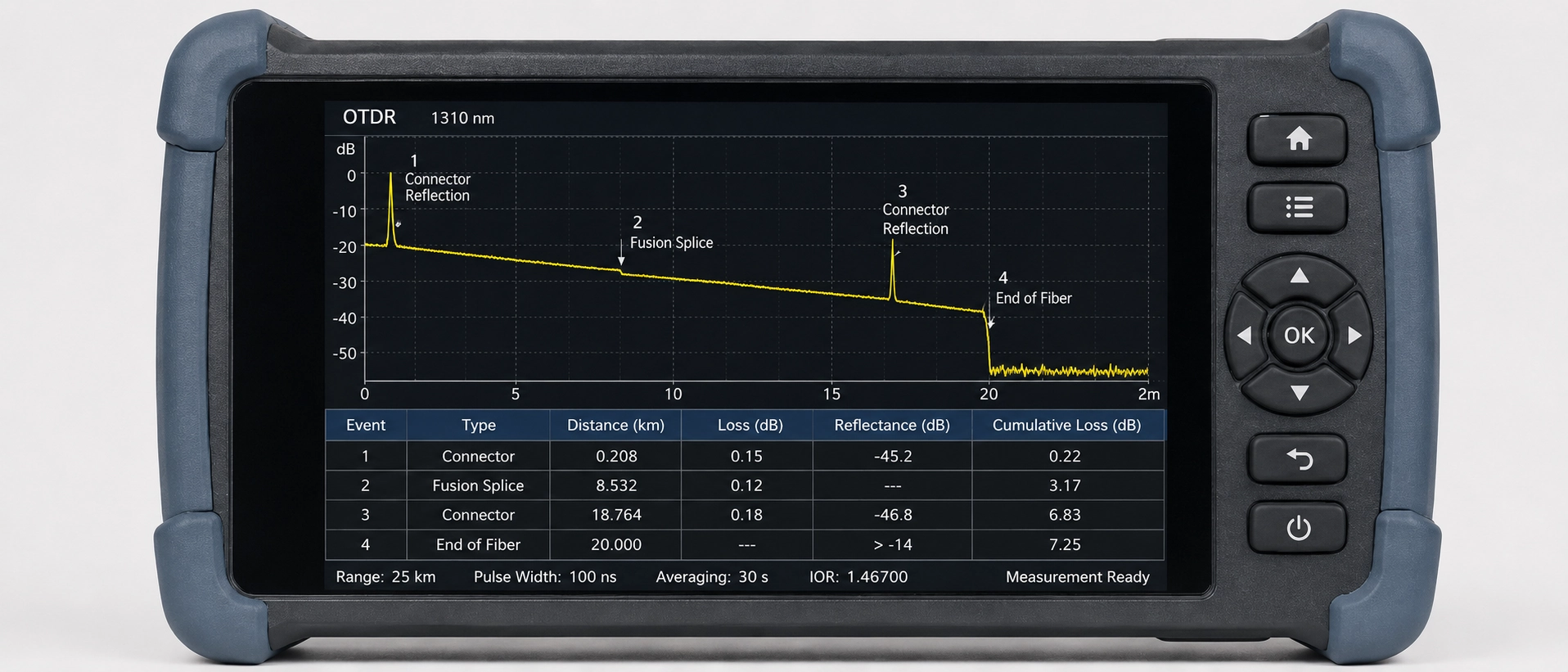

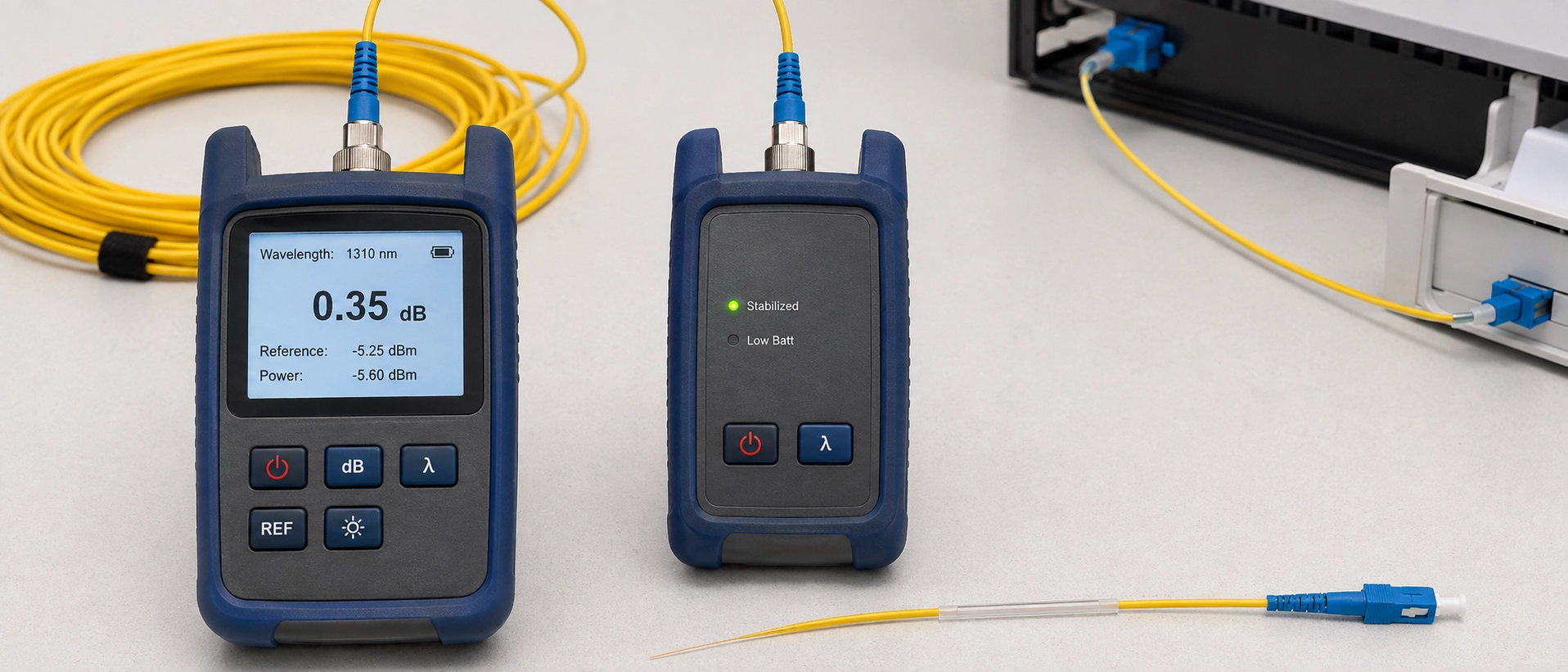

يتم تجميع الأداتين معًا باستمرار، وهذا هو السبب الجذري لمعظم الالتباس في هذا المجال. تعمل مجموعة اختبار الفقد البصري (OLTS) على حقن الضوء من مصدر مرجعي في أحد الأطراف وقراءته باستخدام مقياس الطاقة في الطرف الآخر، مما يوفر لك رقم فقدان الإدراج من طرف واحد -إلى-الرابط بأكمله. يفعل OTDR شيئًا مختلفًا: فهو يرسل نبضًا إلى أسفل الألياف ويقرأ الضوء المرتد، ويبني أثرًا يوضح لك مكان تواجد كل حدث (وصل، موصل، ثني، كسر) على طوله، ومقدار الخسارة التي يساهم بها كل حدث تقريبًا.

يحدد هذا التمييز ما هو جيد لكل أداة بالفعل. يخبرك OLTS ما إذا كان الارتباط النهائي، ككل، يلبي ميزانية الخسارة. إنه قياس النجاح/الفشل. يخبرك OTDR بمكان المشكلة ونوع الحدث الذي تسبب فيها. إنها خريطة تشخيصية وليست نتيجة شهادة. إن الخلط بين الاثنين هو السبب الذي يجعل بعض الفنيين يتعاملون مع أثر OTDR-نظيف المظهر كدليل على اكتمال اختبار الوصلة الضفيرة، عندما رسمت الهيئات القياسية خطًا أكثر وضوحًا (جمعية الألياف البصرية).

بالنسبة للقراء القادمين من أساسيات اختبار الضفيرة الأوسع نطاقًا بدلاً من سير العمل-المحدد للربط، فإن دليلنا العام لاختبار جديلة الألياف الضوئية يغطي الفحص البصري واختبار فقدان الإرجاع بشكل أكثر عمقًا مما تتناوله هذه المقالة.

TIA-568.3-D يقسم اختبار الألياف إلى مستويين، والانقسام ليس تجميليًا. المستوى 1 هو اختبار فقدان الإدراج OLTS، وهو متطلبات الشهادة الإلزامية لكل رابط. المستوى 2 هو اختبار OTDR، ويتم تصنيفه على أنه اختياري: يوصى به للتوثيق واستكشاف الأخطاء وإصلاحها، ولكن لا يتم قبوله بمفرده كدليل على اعتماد الارتباط.

هذه هي النقطة التي تستحق التذكر: تتبع OTDR، مهما كان نظيفًا، لا يفي باختبار القبول بموجب المعيار. لا تزال بعض مواصفات المشروع تُكتب كما لو كانت كذلك، لا سيما في عمليات نشر PON حيث يقبل عدد قليل من الموردين نتائج OTDR ثنائية الاتجاه كدليل كافٍ، ولكن هذا استثناء محدد، وليس القاعدة العامة. خارج PON، لا تعتمد عليها: لن يقوم معظم المهندسين والعملاء المشرفين بالتسجيل على شهادة OTDR-فقط، بغض النظر عما تتضمنه صفحة التسويق الخاصة بالبائع. قال بعض بائعي المعدات الاختبارية- الذين يخدمون أعمال شهادة TIA-568.3-D إن هذا الاحتمال، ورفع OTDR إلى شيء أقرب إلى حالة المستوى 1، قيد المناقشة على مستوى لجنة المعايير، على الرغم من عدم تجاوز أي شيء للمناقشة. يظل اختبار OLTS من المستوى الأول هو تنسيق الاختبار الوحيد المكتوب في المعيار باعتباره إلزاميًا اليوم.

أخطأت في طلب اختبار فقدان إدخال ضفيرة الألياف بعد الربط بالانصهار، والقراءة التي تأخذها لن تعني ما تعتقد أنه يعنيه. قم بالإشارة إلى مصدر الضوء ومقياس الطاقة معًا أولاً، باستخدام سلك مرجعي جيد-معروف، بحيث يعكس خط الأساس "0 ديسيبل" مجموعة الاختبار وليس وصلة مرور غير معايرتها. تستخدم معظم اختبارات قبول الوضع الفردي- الطريقة المرجعية للوصلة 1-؛ تقرأ طريقة العبور 3- رقم خسارة مختلفًا قليلاً لنفس الرابط الفعلي، لذا اختر واحدًا وحافظ على الثبات خلال المشروع. يعد الخلط بين المشروعين-المنتصفين سببًا شائعًا لتوقف مقارنات ما قبل الخسارة وبعدها.

ثم قم بالتوصيل من خلال الرابط المقسم واحصل على قراءة عند كل طول موجة تشغيل: 1310 نانومتر و1550 نانومتر للوضع الفردي-، و850 نانومتر و1300 نانومتر للوضع المتعدد، لأن الخسارة عند الوصل أو الانحناء تعتمد على الطول الموجي -، ويمكن أن تفوت قراءة الطول الموجي الفردي - وصلة هامشية تمامًا.

اختبار في كلا الاتجاهين حيث يسمح المشروع بذلك. يمكن للوصلة التي تحتوي على عدم تطابق بسيط في النواة قراءة الخسارة السلبية من أحد الاتجاهين و-خسارة المواصفات من الاتجاه الآخر، لذا فإن اختبار اتجاه واحد-يلتقط نصف تلك الصورة فقط. سجل كلا القراءتين، وليس فقط القراءة الأفضل. تتطلب بعض مواصفات المشروع، لا سيما اتفاقيات تأجير الألياف المظلمة، صراحةً توثيقًا ثنائي الاتجاه مع توقيع الفني واختباره-رقم الطراز المرفق، وإعادة التجهيز بعد حدوث ذلك يتطلب عملًا أكبر بكثير من التقاطه أثناء اختبار القبول الأصلي.

بعد أن يمنحك OLTS رقم نجاح أو فشل للضفيرة المقسمة، فإن المهمة التالية هي التأكد من أن الخسارة التي تم قياسها تقع فعليًا عند نقطة الوصل، وليس في مكان آخر على الرابط. اختيار كابل الإطلاق هو أول ما يسافر الأشخاص إلى هنا: استخدم 500 متر إلى 1 كم من ألياف الإطلاق قبل الوصلة قيد الاختبار، لأن OTDR يحتاج إلى هذه المسافة للتعافي من نبضه الأولي والاستقرار في قراءة دقيقة قبل أن يصل إلى الحدث الذي يهمك بالفعل. تخطي كابل الإطلاق وتصبح قراءة فقدان الوصلة بالقرب من مقدمة الارتباط غير موثوقة أو غير مرئية.

اختبار الطول الموجي المزدوج- هو العادة الأخرى التي تستحق البناء عليها. الاختبار عند كل من 1310 نانومتر و1550 نانومتر ليس فقط لتأكيد الخسارة، بل هو أداة تشخيصية في حد ذاتها. غالبًا ما يكون الوصل ذو فروق الخسارة الكبيرة بشكل غير عادي بين الطولين الموجيين علامة على إجهاد الانحناء الكبير، عادة من علبة الوصلات الملفوفة بإحكام شديد، أكثر من وصلة الاندماج الضعيفة. يؤدي اكتشاف هذا التمييز على-الموقع إلى حفظ إعادة-الربط الذي لم يكن ليحل المشكلة الفعلية.

إليك التفاصيل التي تفاجئ حتى الفنيين ذوي الخبرة: يمكن أن تكون لصقة الدمج الجيدة حقًا في مجموعة الضفيرة غير مرئية بشكل فعال على تتبع OTDR. عندما تنخفض خسارة الوصلة إلى أقل من 0.05 ديسيبل تقريبًا، وهو ما يحققه المفصل المطابق للوضع -المجال- المدمج بشكل صحيح بشكل روتيني، يمكن أن يقع تحت عتبة اكتشاف الحدث الافتراضية لـ OTDR. تأتي معظم OTDRs مع حد حدث افتراضي يتراوح ما بين 0.1 إلى 0.15 ديسيبل، لذا فإن لصق الخسارة المنخفضة المشتبه بها-يستحق المتابعة عن طريق خفض هذا الإعداد نحو 0.02 إلى 0.05 ديسيبل وإعادة-تشغيل التتبع؛ لا يزال الرقم الدقيق يعتمد على طراز OTDR الخاص بك وإعدادات المنطقة الميتة-الخاصة به، لذا تأكد من ذلك باستخدام أجهزتك الخاصة بدلاً من التعامل مع أي رقم هنا باعتباره رقمًا عالميًا.

أما المأزق الآخر الذي يستحق التنبه إليه فهو يكمن في عتبة القبول نفسها، وليس في الأداة. تُظهر لغة العقد المنشورة لمشاريع الألياف المظلمة قدرًا أكبر من التسامح مما يفترضه معظم المهندسين: سمحت إحدى اتفاقيات الإيجار التي قمنا بمراجعتها بفقدان لصق يصل إلى 0.5 ديسيبل عندما كانت أقطار حقل الوضع متطابقة، وارتفعت إلى 0.8 ديسيبل عندما لم تكن كذلك (lawinsider.com)، أعلى بكثير من فقدان لصق الاندماج الفرعي -0.1 ديسيبل "الكتاب المدرسي" في معظم اقتباسات المواد التدريبية. إن معرفة الرقم الذي يتطلبه عقدك المحدد فعليًا، بدلاً من افتراض أن الرقم المنشور الأكثر دقة ينطبق، هو الفرق بين الوصلة التي تعيد العمل بها دون داع والأخرى التي توقع عليها بشكل صحيح.

الفخ ذو الصلة هو الخسارة الحقيقية ولكن المنسوبة بشكل خاطئ. يتضمن أحد أنماط استكشاف الأخطاء وإصلاحها المتكررة عدة وصلات ميكانيكية موضوعة بالقرب من بعضها البعض على طول التشغيل، كل واحدة على حدة ضمن المواصفات، ولكنها مكدسة بإحكام بما يكفي بحيث تؤدي الخسارة التراكمية إلى دفع الارتباط فوق الميزانية. قراءة تتبع OTDR بشكل عرضي يمكن أن تجعل الأمر يبدو وكأنه حدث سيء واحد؛ اقرأها بعناية، إنها عدة أحداث صغيرة ومارة-تقنيًا تضاف إلى رابط فاشل.

يؤدي تجميع الأرقام معًا في قائمة التحقق من اختبار قبول لصق الألياف الفردية إلى اتخاذ القرارات الميدانية بشكل أسرع من التنقل بين مستند قياسي واختبار PDF في منتصف العقد-.

تعامل مع صفوف التسامح-في العقد كتذكير للتحقق من مواصفات المشروع الفعلية بدلاً من استبدالها. تختلف أرقام القبول حسب العميل، ويحدد المعيار أرضية، وليس سقفًا عالميًا.

تبين أن الرابط الذي استمر في إطلاق إنذارات الخسارة بعد التشغيل هو توضيح مفيد لسبب ضرورة قراءة OTDR وOLTS معًا. هذا هو نوع نتائج اختبار القبول الضفيرة التي يسهل تشخيصها بشكل خاطئ دون استخدام كلا الأداتين. أكدت قراءة OLTS من -إلى-نهاية الرابط أن الارتباط كان خارج الميزانية؛ كان هذا الجزء لا لبس فيه. كان تتبع OTDR هو المكان الذي حدث فيه العمل التشخيصي الحقيقي: فبدلاً من نقطة فشل واحدة واضحة، أظهر مجموعة من أربع وصلات ميكانيكية متباعدة على بعد حوالي مترين من بعضها البعض، كل منها على حدة داخل مواصفات الخسارة الخاصة بها البالغة 0.3-0.4 ديسيبل، مما أدى بشكل جماعي إلى دفع الرابط بحوالي 1.2 ديسيبل فوق الميزانية. استغرق الأمر تمريرتين، 1310 نانومتر أولاً، ثم إعادة اختبار 1550 نانومتر لاستبعاد قراءة كاذبة لضغط الانحناء{{11}، قبل أن يصبح نمط الخسائر الصغيرة المكدسة واضحًا وليس مفصلًا سيئًا واحدًا. أدى استبدال المجموعة بوصلة اندماج واحدة إلى إعادة الارتباط إلى حدود الميزانية على الفور. لم يكن أي من الجهازين وحدهما ليروي القصة كاملة: فقد أكد OLTS وجود مشكلة، وحدد OTDR السبب الفعلي لها.

ينطبق هذا النوع من تتبع الأحداث على ما هو أبعد من سيناريوهات -الوصلة المحددة، وهو نفس النظام الذي يستحق التطبيق في أي وقت يفشل فيه الرابط بشكل متقطع بعد التشغيل.

معظم الأخطاء التي تحدث في اختبار قبول ما بعد{0}}الوصلة ترجع إلى فجوة في الطاقم الميداني: الضفائر التي تغادر المصنع بدون سجل فقدان الإدراج الموثق يصعب الوثوق بها بمجرد ربطها في رابط مباشر، لأنه لا يوجد خط أساس لمقارنة القراءة الميدانية به.

لقد كنا على الجانب الخطأ من هذه الفجوة بأنفسنا. أثناء إحدى عمليات تشغيل مراقبة الجودة الصادرة، تمت قراءة مجموعة من التوصيلات منخفضة الخسارة- في مجموعة ضفيرة مخصصة بشكل واضح على تتبع OTDR، ولم يتم وضع علامة على أي أحداث، وذلك ببساطة لأن الخسارة كانت منخفضة جدًا بحيث لا يمكن مسح الحد الافتراضي، وهي نفس النقطة العمياء المغطاة أعلاه. لقد ظهرت هذه المشكلة فقط عندما قام أحد الفنيين بفحص نتيجة OTDR مقابل رقم خسارة الإدراج OLTS ولم يتفق الاثنان. يعد عدم التطابق هذا جزءًا من السبب الذي يجعل كل ضفيرة نهائية نقوم بشحنها تحمل الآن نتيجة OLTS وOTDR، وليس فقط واحدة أو أخرى.

تجري عملية الإنتاج لدينا هذا الاختبار المزدوج على كل ضفيرة نهائية قبل شحنها، وهي ممارسة نلتزم بها لأكثر من عقد من شحن مجموعات الضفائر المقسمة. وهي تتبع إجراءات اختبار التوهين في IEC 61300-3-34 ومع توجيه خسارة التوصيل- الذي ينشره مصنعو موصلات التوجيه للطاقم الميداني. هذه هي بيانات المصنع الخاصة بنا، وليست رقمًا على مستوى الصناعة: فقدان إدخال الموصل على خطنا تهبط عادةً في نطاق 0.15-0.25 ديسيبل، مع سقف 0.3 ديسيبل لا نشحن فوقه. يمكننا تسليم ذلك كتقرير اختبار يمكن تتبعه إلى جانب المنتج، وهو أمر يستحق التحقق منه قبل أن تفترض أن ورقة بيانات المورد تتطابق مع ما غادر مصنعه بالفعل.

إذا استمر اختبار القبول الحالي في إظهار فقدان جانب الوصلة- الذي لا يتطابق مع ما وعدت به ورقة بيانات المورد، فغالبًا ما يكون من المفيد التحقق مما إذا كانت الضفائر نفسها قد تم شحنها مع سجلات اختبار فردية على الإطلاق. يمكنك مراجعة مجموعة منتجات ضفيرة الألياف الضوئية الخاصة بنا وطلب عينات تتبع OTDR المصاحبة مباشرةً.
