تعمل وحدة MPO الجانبية على تحويل اتصال قناة MPO أو MTP عالي الكثافة- إلى منافذ LC أو SC فردية في مقدمة الحامل أو لوحة التصحيح أو العلبة. ينهي الجزء الخلفي من الوحدة جذعًا متعدد -من الألياف؛ تقدم الواجهة الأمامية محولات مزدوجة أو بسيطة تقوم بتصحيحها للمفاتيح وأجهزة الإرسال والاستقبال وغيرها من المعدات. إن هذا النقل الفردي هو ما يتيح لك تشغيل كبل أساسي كبير بين الحوامل ويقوم الفنيون بتنظيف المنافذ المواجهة للمعدات، ووضع العلامات عليها.
تمت كتابة هذا الدليل للأسئلة التي تطرح فعليًا أثناء التصميم والشراء: ما هو عدد الألياف المطلوب طلبها، وكيف يتم الحفاظ على القطبية عبر القناة، ومقدار الخسارة التي تضيفها الوحدة إلى ميزانيتك، ومتى تكون الوحدة أداة خاطئة. إذا كنت تقوم بوزن جذوع المصفوفة مقابل الروابط المزدوجة على نطاق أوسع، فإن النظرة العامة لدينا حولLC مقابل MTP/MPO في -الكابلات عالية الكثافةيغطي المفاضلات-قبل الالتزام بالهيكل.

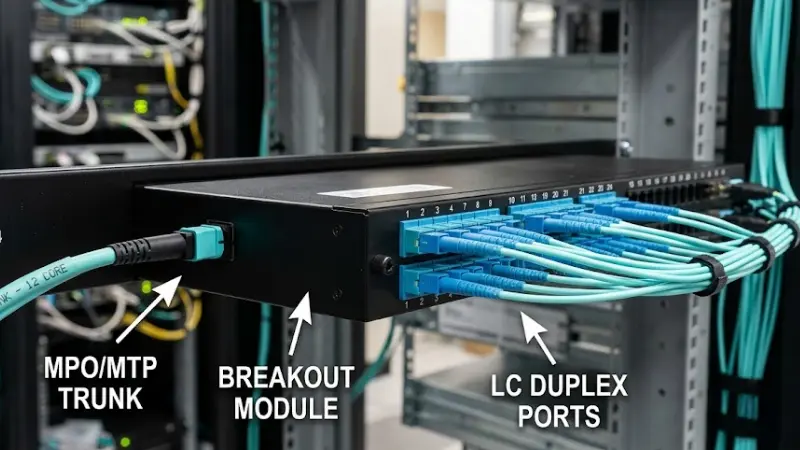

ما هي وحدة MPO Breakout في الواقع؟
بعبارات واضحة، أموصل MPO أو MTPحزم 8 أو 12 أو 16 أو 24 أليافًا في حلقة واحدة. تقوم وحدة فرعية بتهوية تلك الألياف داخليًا وتنهيها على محولات اللوحة الأمامية-، وهي الأكثر شيوعًاإل سيلمراكز البيانات وأحيانًا SC للاتصالات والمحطات القديمة. عادةً ما يتم إنشاء الوحدة على هيئة شريط بنمط LGX- بحيث يتم وضعها في لوحة مثبتة على حامل أو حاوية ألياف.
الوظيفة ضيقة عن قصد. يبقى الجذع في مكانه خلف اللوحة؛ جميع التحركات والإضافات والتغييرات الروتينية تحدث في المقدمة. على سبيل المثال، توفر وحدة MPO المكونة من 12- من الألياف ستة منافذ LC مزدوجة - ستة روابط مستقلة يحملها صندوق واحد عبر مسار واحد.

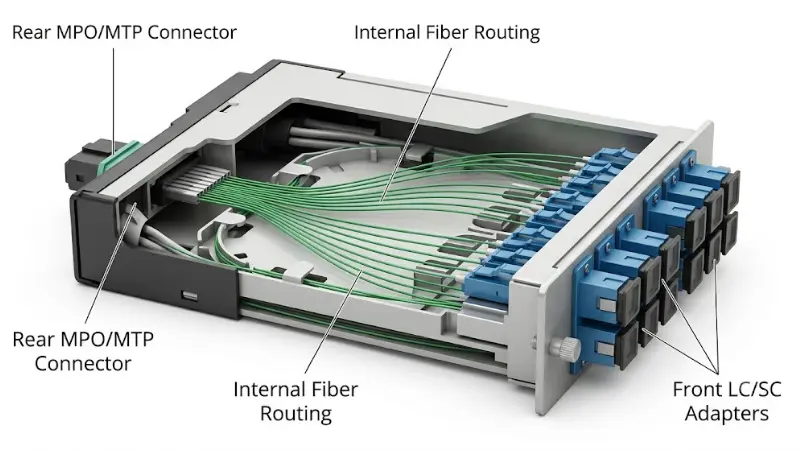

كيف تعمل وحدة MPO Breakout؟
مسار الإشارة داخل الوحدة النموذجية هو: خلفيموصل الجذع MPO/MTP→ أنهى المصنع-توجيه الألياف الداخلية → الأماميمحولات LC أو SC. التوجيه الداخلي ليس تعسفيًا. إنه يفرض خريطة ألياف محددة وقطبية بحيث يتم إرسال واستقبال الأرض في المواضع الصحيحة من أحد طرفي القناة إلى الطرف الآخر.
هذا هو السبب في أن الوحدة هي أكثر من مجرد عدد من الألياف. يمكن توصيل نفس 12- ليف MPO بالعديد من خرائط وأقطاب المنافذ الأمامية المختلفة، ولن يتطابق سوى واحد منها فقط معكابل صندوق MPOوأسلاك التصحيح المزدوجة وأجهزة الإرسال والاستقبال الخاصة بك. اختر الخريطة التي تناسب القناة بأكملها، وليس الوحدة المنعزلة.

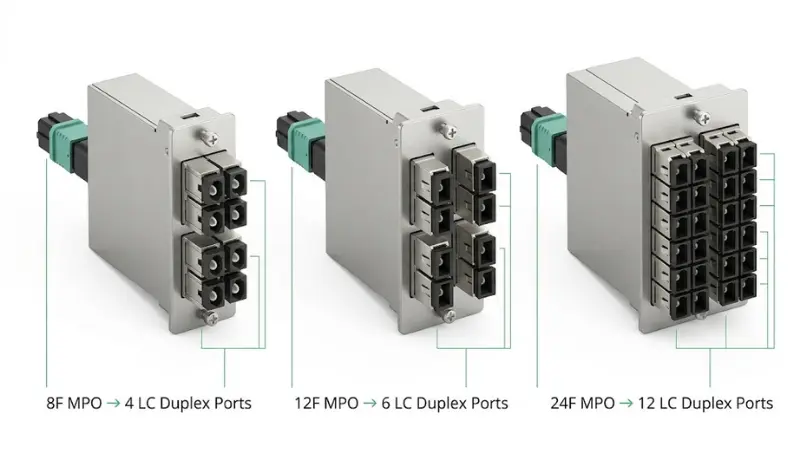

تكوينات وحدة MPO Breakout: خيارات 8F و12F و24F وMPO-إلى-LC
يعمل عدد الألياف على تحديد كثافة المنفذ-الأمامي ومدى توافق الوحدة مع أجهزة الإرسال والاستقبال الضوئية المتوازية-. التعيين أدناه هو نقطة البداية التي تستخدمها معظم المشاريع.
| MPO الخلفي | المنافذ الأمامية (LC مزدوج) | الاستخدام النموذجي |
|---|---|---|
| 8 ألياف | 4LC دوبلكس | يتماشى مع البصريات المتوازية SR4 (4 TX + 4 RX) بدون ألياف غير مستخدمة؛ تنظيف 4 × 10 جرام أو 4 × 25 جرام |
| 12 ألياف | 6 إل سي دوبلكس | وحدة مركز البيانات الكلاسيكية-؛ ستة وصلات مزدوجة مستقلة لكل صندوق |
| 24 ألياف | 12LC دوبلكس | أعلى كثافة لكل وحدة رف؛ شائع في الشبكات الأساسية-المتصلة والمرتفعة- |
يوجد خياران هيكليان فوق عدد الألياف. انMPO-إلى-وحدة LCيقوم بتقسيم المصفوفة إلى منافذ مزدوجة، وهو ما تحتاجه معظم عمليات تصحيح المعدات. انMPO-إلى-شريط MPO (مصفوفة).يمرر قناة الاتصال دون تغيير للروابط المتوازية من النهاية-إلى-النهاية مثل QSFP الأصلي-إلى-QSFP. إذا كنت تقوم بخلط كليهما، فاحتفظ بطريقة القطبية متطابقة عبر كل وحدة في المسار.
أحد التفاصيل التي تتفوق على تصميمات SR4: تستخدم أجهزة الإرسال والاستقبال 40G و100G SR4 ثمانية ألياف. مررها فوق 12-ألياف MPO وستظل الألياف الأربعة الوسطى في وضع الخمول. تعمل الوحدة أو الصندوق المكون من 8 ألياف على إزالة تلك النفايات، وهو أمر مهم عند الشراء على نطاق واسع. منتهية مسبقًاMPO-إلى-تجميع الاختراق LCيعد بديلاً عندما لا تحتاج إلى وحدة -مثبتة على اللوحة.

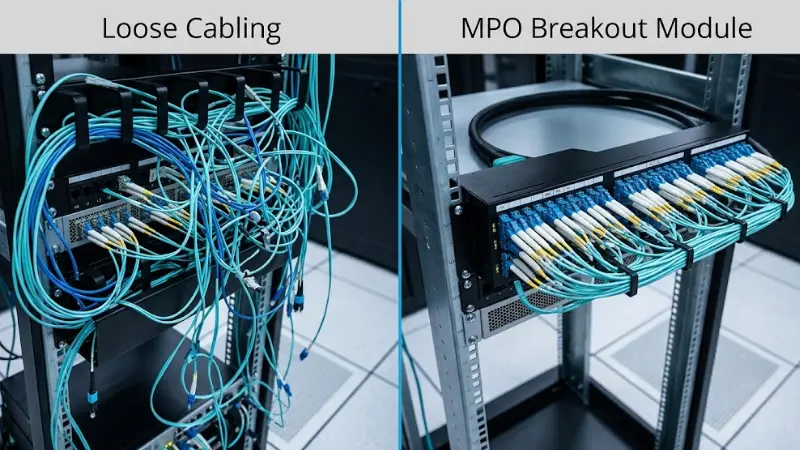

لماذا تتفوق الوحدات على الكابلات السائبة في الحوامل-عالية الكثافة؟
تقليل ازدحام الكابلات في المسار
يحل صندوق MPO واحد محل ستة أو أكثر من أسلاك التصحيح المزدوجة على نفس الدرج أو القناة. في صف من المحولات الطرفية ذات 48 منفذًا، هذا هو الفرق بين الحزمة القابلة للإدارة والحزمة غير القابلة للتشغيل. ويعني أيضًا عدد أقل من الأسلاك في المسار تدفقًا أفضل للهواء وتقليل حالات قطع الاتصال العرضي أثناء الصيانة.
سهولة تحديد المنفذ وتتبعه
يمكن تسمية محولات LC الأمامية حسب المنفذ ومعرف صندوق الأمتعة والوجهة. لا يمكن وصف الأرجل الخارجية للمروحة السائبة- بأنها نظيفة، وبعد بضعة أشهر في الرف المباشر تبدو جميعها متشابهة. بالنسبة لواجهات LC الكثيفة جدًا، ملاحظاتنا عليهاحلول موصلات LC-عالية الكثافةتعمق في تخطيط المحول.
حماية الجذع وتبسيط التحركات/الإضافات/التغييرات
يعد استبدال الكابل الأساسي أصعب وأكثر تكلفة من استبدال السلك الأمامي. يؤدي إنهاؤها في الجزء الخلفي من الوحدة إلى عزل المحطة الدائمة عن المعالجة اليومية، لذا تتم إعادة الترقيع-على وصلات العبور الرخيصة والقابلة للاستبدال في المقدمة.
دعم ترحيل 40G و100G و400G
تعتمد شبكة إيثرنت- ذات المعدل العالي بشكل كبير على البصريات المتوازية، ويتم تحديد المعدلات نفسها بواسطةIEEE 802.3 مجموعة عمل إيثرنت. تتيح لك الوحدات توصيل قناة صفيف بواجهات عدد أقل-خلال انتقال من 10 جيجا-إلى-40 جيجا، أو 25 جيجا-إلى-100 جيجا، أو 100 جيجا إلى 400 جيجا بدون إعادة سحب العمود الفقري. بالنسبة لجانب الكابلات الخاص ببناء 100G على وجه التحديد، راجع دليلناكيفية اختيار كابلات الألياف الضوئية 100G.

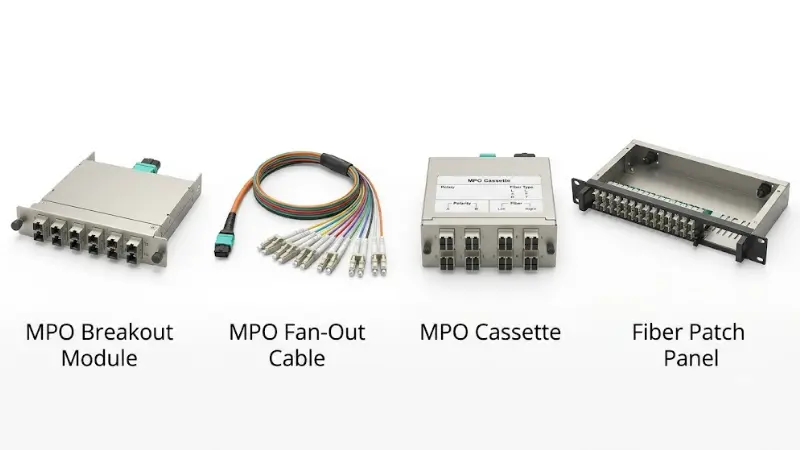

الوحدة مقابل كابل الاختراق مقابل الكاسيت مقابل لوحة التصحيح
تتداخل هذه المصطلحات في الفهارس ولكنها تصف أشياء مختلفة. يضيف الجدول أدناه الأبعاد التي تحدد عمليات الشراء الحقيقية - وليس فقط ما يفعله كل عنصر.
| غرض | ماذا يفعل | الأفضل ل | قوة | مقايضة-. |
|---|---|---|---|---|
| وحدة الاختراق MPO | صندوق MPO/MTP الخلفي إلى محولات LC/SC الأمامية في مبيت ثابت | كابلات حامل أو لوحة منظمة ودائمة | وضع العلامات، والتوثيق، والصندوق المحمي، وإعادة التصحيح بسهولة-. | ارتفاع تكلفة الوحدة؛ يجب أن تتطابق مع اللوحة والقطبية |
| كابل MPO (مخرج-المروحة). | موصل MPO/MTP واحد إلى أرجل LC/SC متعددة فضفاضة | روابط المعدات القصيرة أو المرنة أو المؤقتة | تكلفة منخفضة، وسرعة النشر، ولا حاجة إلى لوحة | من الصعب تصنيفها وتوجيهها؛ يزدحم رفوف كثيفة |
| كاسيت MPO | وحدة نمطية مغلقة، غالبًا ما تكون متطابقة وظيفيًا مع الوحدة النمطية | أنظمة لوحات التصحيح-الوحداتية | فتحات الدخول والخروج كوحدة واحدة؛ خسارة متسقة | البصمات الخاصة بالمورد/اللوحة- |
| لوحة تصحيح الألياف | غلاف للمحولات أو الأشرطة أو الوحدات النمطية | إدارة الألياف المركزية | مكان واحد لإنهاء وتتبع | يضيف وحدات الرف. يحتاج إلى القدرة المخططة |
القاعدة العملية من مراجعة عروض الأسعار: بالنسبة للتشغيل الدائم على حامل-إلى-حامل، يكون توثيق الوحدة وإعادة-تصحيحها أسهل من إخراج المروحة السائبة-، وبالتالي فإن السعر الأعلى عادة ما يكون بمثابة تعويض عن العمل. احفظ كبل إخراج المروحة -للعمل القصير أو المنخفض-الكثافة أو العمل المؤقت. إذا كنت تقرر بين إطار التوزيع ولوحة للإسكان نفسه، فإن مقارنتنا لـODF مقابل لوحة التصحيحيساعد على حجم العلبة.

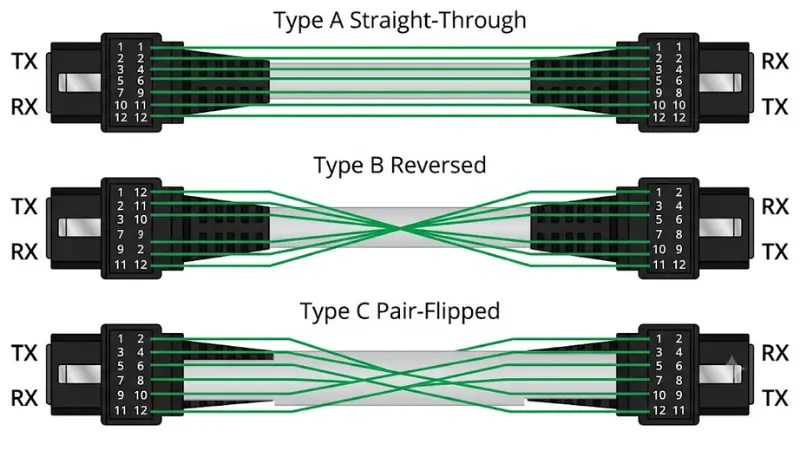

شرح قطبية MPO: النوع A، والنوع B، والنوع C
تعد القطبية السبب الوحيد الأكثر شيوعًا لرفض الرابط المثالي فعليًا تمرير حركة المرور. فهو يحدد كيفية محاذاة الإرسال للاستقبال عبر المسار الكامل. مع LC أو SC مزدوج، يمكنك ببساطة قلب الموصل؛ مع مجموعة مكونة من 12 ليفًا، لا يمكنك ذلك، لذلك يجب على الجذع والمحولات والوحدات فرضها. الأساليب تأتي منأنسي/تيا-568.3-إي، الذي يصف الطرق A وB وC، وفي مراجعته الحالية، طريقتان عالميتان أحدث (U1 وU2).
- النوع أ (مباشرة-من خلال):مفتاح-لأعلى حتى مفتاح-لأسفل الجذع؛ تصل الألياف في الموضع 1 إلى الموضع 1. في الاستخدام المزدوج-المتعدد، تحتاج إلى وصلة وصل قياسية واحدة من A-إلى-B وواحدة من A-إلى-وصلة وصل في الطرف المقابل.
- النوع ب (معكوس):مفتاح-أعلى حتى مفتاح-أعلى; يتم تعيين الموضع 1 إلى الموضع 12. وصلات العبور القياسية A-إلى-B في كلا الطرفين. شائع للبصريات المتوازية- وأساس الطرق العامة.
- النوع C (زوج-مقلوب):يتم تبادل الألياف المجاورة في أزواج داخل الجذع؛ وصلات وصل قياسية من A-إلى-B عند كلا الطرفين. يستخدم بشكل أساسي للروابط المزدوجة القديمة.
لا تختار القطبية من مكون واحد. قم بتأكيد نوع صندوق السيارة والخريطة الداخلية للوحدة واتجاه وصلة العبور المزدوجة معًا، ثم حافظ على اتساق طريقة واحدة عبر التثبيت بأكمله. طرق المزج في منتصف القناة- هي بالضبط الطريقة التي يحدث بها "كل موصل ولكن لا توجد روابط".
كيفية اختيار وحدة MPO Breakout في 7 خطوات؟
1. نوع الألياف: وضع فردي-أو وضع متعدد
قم بتأكيد الرابط أولا. يغطي الوضعان المتعددان OM3 وOM4 الوصول إلى مركز البيانات القصير -؛ يغطي الوضع الفردي- عمليات التشغيل الأطول ومعظم الشبكات الأساسية ذات السرعة العالية-. لا تخلط أبدًا أنواع الألياف في وصلة ضوئية واحدة إلا إذا كان النظام بأكمله مصممًا لذلك. إذا لم تكن متأكدًا من الجانب الذي تقف فيه، فابدأ بهالوضع الفردي-في مقابل الألياف متعددة الأوضاع، وللصف المتعدد على وجه التحديد،OM3 مقابل OM4.
2. الموصل الأمامي: LC أو SC
يهيمن LC على الواجهات المركزية للبيانات الكثيفة-لأنه يضاعف كثافة المنافذ ويتوافق مع معظم أجهزة الإرسال والاستقبال.SCلا يزال شائعًا في شركات الاتصالات وFTTH والمصانع القديمة. قم بمطابقة الموصل الأمامي بواجهة الجهاز الذي تقوم بالتصحيح فيه، وليس كعادة.
3. الموصل الخلفي: MPO أو MTP وخصائصه
MTP هو موصل متوافق مع -MPO-عالي الأداء؛ كلاهما عبارة عن واجهات مصفوفة، لكن تأكد من المتطلبات الدقيقة قبل الطلب. يحمل الموصل الخلفي عدة سمات يجب تحديدها جميعًا: MPO أو MTP، ذكر (مثبت) أو أنثى (غير مثبت)، UPC أو APC، عدد الألياف (8/12/16/24)، ودرجة الخسارة - القياسية أو المنخفضة. لن ينجح التزاوج بين موصلين غير مثبتين أو موصلين مثبتين، لذا فإن الجنس ليس اختياريًا. جانب اللوحة{10}}المطابقمحول MPOيجب أن تتماشى مع هذا الجنس والتوجه الرئيسي.
4. رسم خرائط القطبية والألياف
استخدم تصميم القناة من قسم القطبية أعلاه. حدد الطريقة (A، أو B، أو C، أو الطريقة العامة) للمسار بأكمله، وتأكد من أن خريطة الوحدة النمطية تدعمها.

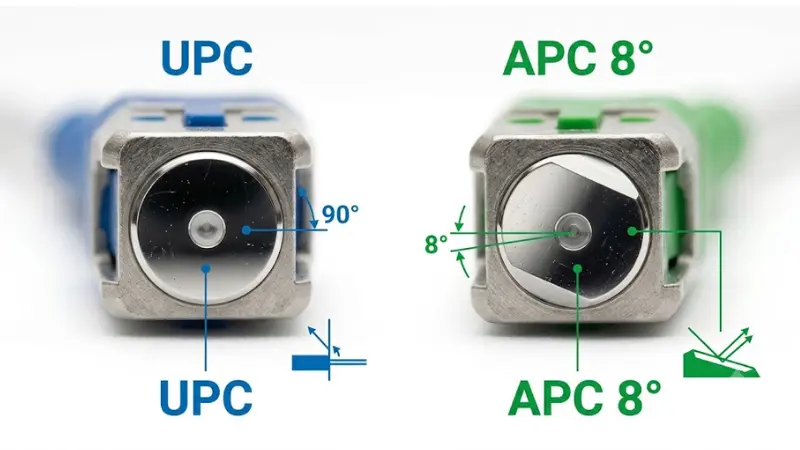

5. الوجه النهائي: UPC أو APC
UPC وAPC لا يتعارضان. يعد UPC شائعًا في العديد من البيانات-الوضع الفردي-المركزي والارتباطات متعددة الأوضاع؛ يتم استخدام APC، بوجهها النهائي المائل، عندما تكون خسارة العائد المرتفعة مهمة، مثل PON والعديد من أنظمة الاتصالات. يعتبر الترميز اللوني (غالبًا باللون الأزرق لـ UPC، والأخضر لـ APC) مؤشرًا مفيدًا ولكنه ليس ضمانًا - للتحقق من المواصفات. السبب الأعمق هو في انهيارناPC vs UPC vs APC البولندية.
6. عدد المنافذ وعامل الشكل
تأكد من عدد منافذ LC/SC الأمامية، وعدد موصلات MPO/MTP الخلفية، وحجم LGX أو الكاسيت، وتنسيق العرض الفردي - أو المزدوج-، والتوافق مع التركيب على حامل أو حامل على الحائط. لا يزال التصميم البصري الصحيح يفشل في الميدان إذا كانت الوحدة لا تناسب اللوحة فعليًا.

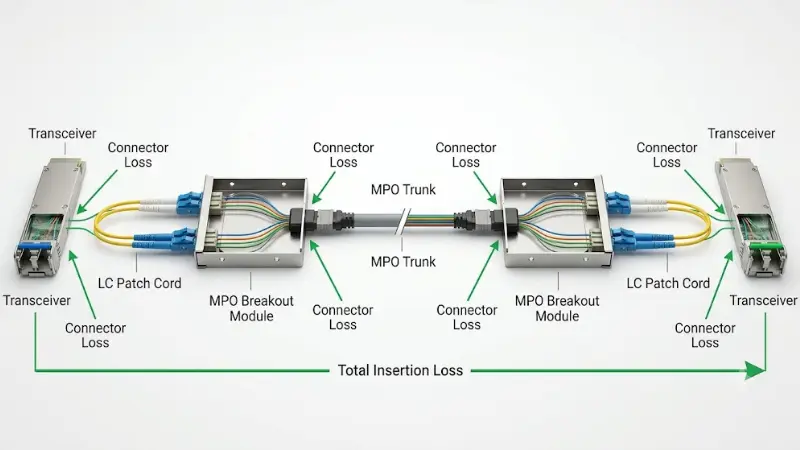

7. فقدان الإدراج وميزانية الارتباط
يستهلك كل زوج وصلة ووحدة نمطية جزءًا من الميزانية. تضيف قناة MPO المنظمة عددًا أكبر من الأزواج المتزاوجة مقارنة بوصلات العبور البسيطة، لذا يختفي الهامش بشكل أسرع مما يتوقعه الناس. للتحقق من ذلك، أضف ما يلي: فقدان القناة المسموح به لجهاز الإرسال والاستقبال، وتوهين الألياف عبر المسافة، وكل زوج موصل (عادةً بضعة أعشار ديسيبل، أقل لدرجات الخسارة المنخفضة-)، والأزواج المتزاوجة للوحدة، وفقدان سلك التصحيح-، وهامش الأمان. قارن الإجمالي بخسارة إدخال القناة المحددة لجهاز الإرسال والاستقبال، والتي تحددها بنود IEEE 802.3 PMD لكل واجهة. عندما يكون الهامش ضيقًا، فإن وحدة-الخسارة المنخفضة والقناة عالية الجودة-هي ما يحافظ عليه.

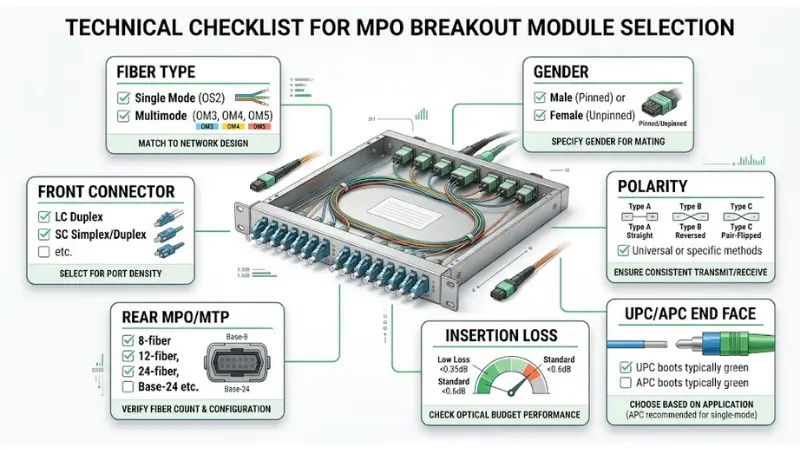

قائمة التحقق من مواصفات وحدة اندلاع MPO
قم بتشغيل هذا قبل الطلب. كل صف هو معلمة، وسبب أهميتها، والخطأ الذي يمنعه.
| متطلبات | ما يجب التحقق منه | لماذا يهم | خطأ شائع |
|---|---|---|---|
| نوع الألياف | الوضع الفردي- أو الوضع المتعدد (OM3/OM4) | تؤدي الألياف غير المتطابقة إلى كسر الارتباط أو إتلافه | خلط SM وMM في قناة واحدة |
| موصل أمامي | LC أو SC، مزدوج أو بسيط | يجب أن يتطابق مع واجهة جهاز الإرسال والاستقبال | طلب SC لواجهة-LC بالكامل |
| موصل خلفي | MPO أو MTP، عدد الألياف | يحدد توافق الجذع وكثافته | عدد ألياف خاطئ للبصريات SR4 |
| جنس | ذكر (مثبت) أو أنثى (غير مثبت) | لا يمكن أن يتزاوج رابطان من نفس الجنس-. | مثبت-في-مثبت أو غير مثبت-في-غير مثبت |
| نهاية الوجه | يو بي سي أو أبك | غير -قابل للدمج؛ يؤثر على خسارة العودة | التزاوج UPC إلى APC |
| قطبية | الطريقة أ، ب، ج، أو العالمية | يقوم بمحاذاة TX إلى RX عبر القناة | طرق الخلط في منتصف المسار-. |
| درجة الخسارة | خسارة عادية أو منخفضة-. | يحافظ على الهامش في روابط الموصلات المتعددة-. | الدرجة القياسية على ميزانية محدودة |
| عامل الشكل | حجم LGX، العرض، ملاءمة اللوحة | يجب تثبيت الوحدة فعليًا | الكاسيت الذي لا يتناسب مع اللوحة |
أمثلة التكوين النموذجية
هذه تمثيلية وليست شاملة، ولكنها توضح كيفية تعيين عدد الألياف ونمط الاختراق إلى الواجهات الحقيقية.
- 40GBASE-SR4 (QSFP+):ثمانية ألياف متعددة الأوضاع. تقوم وحدة MPO-إلى-LC بفصل قناة الاتصال إلى LC للاتصال بمنافذ 10G، أو يقوم شريط مصفوفة بنقلها مباشرة إلى QSFP آخر+.
- 100GBASE-SR4 (QSFP28):ثمانية ألياف متعددة الأوضاع، مقسمة إلى أربع وصلات 25G. يحافظ صندوق ووحدة مكونة من 8 ألياف على نشاط جميع الألياف.
- الوضع الفردي -400 جيجا DR4:ثمانية ألياف أحادية الوضع- على 12-ألياف APC MPO، مقسمة إلى أربع وصلات 100G. لاحظ متطلبات APC هنا - لن تخدم وحدة UPC هذا المسار.
- تجميع الاتصالات ومزودي خدمات الإنترنت:يتم دمج العديد من الدوائر المزدوجة في جذوع المصفوفة بين ODFs ومعدات النقل، حيث تحافظ الوحدات على إمكانية قراءة الإطار.
عندما تقوم البصريات المتوازية بتشغيل QSFP الأصلي-إلى-QSFP، فإنMTP-إلى-شريط LCهي الجزء الجانبي من اللوحة- الذي يجعل عملية النقل واضحة وقابلة للتوثيق.
متى لا تستخدم وحدة MPO Breakout؟
الوحدة هي الاختيار الخاطئ بقدر ما تكون الخيار الصحيح:
- روابط قصيرة أو مؤقتة أو معملية.يعتبر كابل فصل المروحة-أبسط وأرخص، كما أن وضع العلامات ليس مشكلة-على نطاق صغير.
- اتصالات الجهاز المباشر-إلى-الجهاز.إذا كان هناك صندوقان على مسافة متر واحد، فإن -المروحة الخارجية أو مجموعة التوصيل المباشر-تتجنب اللوحة بالكامل.
- بيئات منخفضة الكثافة-.أسفل عدد قليل من الروابط لكل حامل، فإن تصنيف الوحدة وفوائد حماية صندوق الاتصال-لا تبرر التكلفة أو مساحة الحامل.

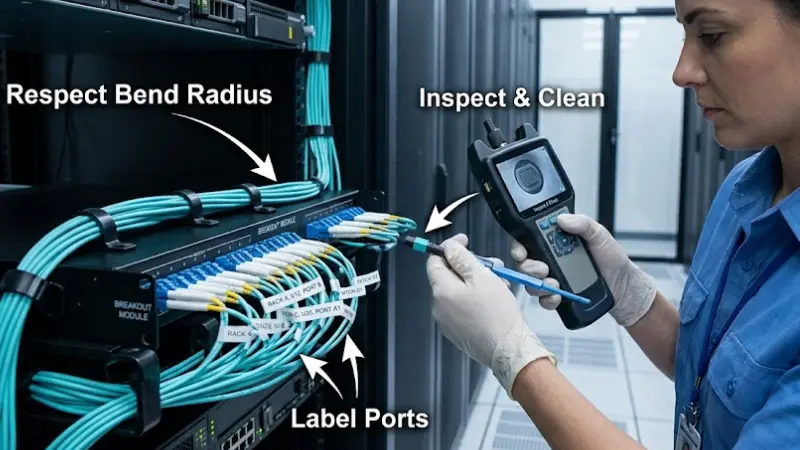

أفضل ممارسات التثبيت وإدارة الكابلات
فحص وتنظيف كل وجه نهاية قبل التزاوج
يعد التلوث هو السبب الرئيسي لأعطال الألياف، كما أن حلقة MPO تحتوي على العديد من الألياف التي قد تتسخ في وقت واحد. الفحص والتنظيف وفقًا للمعيار المحدد - المرجع المعترف بهإيك 61300-3-35، الذي يحدد معايير النجاح/الفشل -لنظافة الوجه النهائي، ويضيف، في أحدث إصدار له، إرشادات خاصة بموصلات MPO.
قم بتسمية كلا الطرفين بالكامل
وحدة التسجيل، وموضع اللوحة، ورقم المنفذ، ومعرف صندوق الأمتعة، والوجهة. التسميات الكاملة هي التي تحول الخطأ المستقبلي من ساعة من التتبع إلى إصلاح لمدة -دقيقتين.
احترام نصف قطر الانحناء
لا تجبر الكابلات على الانحناءات الضيقة. يؤدي انتهاك الحد الأدنى لنصف قطر الانحناء إلى زيادة التوهين على الفور وتقليل عمر الكابل.
اترك الجذع وشأنه
قم بإجراء الترقيع الروتيني على المنافذ الأمامية. في كل مرة تقوم فيها بإزعاج موصل المصفوفة الخلفية، فإنك تخاطر بالغبار وعدم المحاذاة والخسارة الإضافية.
اختبار وتوثيق بعد التثبيت
التحقق من فقدان الإدراج، والاستمرارية، والقطبية، وأرشفة النتائج للروابط الهامة. التثبيت الأول هو أرخص وقت لاكتشاف خطأ القطبية أو الجنس.
قائمة التحقق من استكشاف الأخطاء وإصلاحها: متى لا يظهر رابط MPO؟
إذا كان الرابط معتمًا أو به أخطاء بعد التثبيت النظيف، فتعامل مع هذه الأمور بالترتيب قبل الشك في العناصر البصرية:
- إنهاء-نظافة الوجه.أعد-فحص وتنظيف كل من حلقة MPO والأوجه الأمامية لـ LC/SC.
- TX/RX والقطبية.تأكيد وصول الإرسال إلى الاستقبال من النهاية إلى النهاية؛ خطأ القطبية هو السبب الأكثر احتمالا عندما يكون كل شيء مناسبا جسديا.
- جنس الموصل.تحقق من إلغاء تثبيت الزملاء المثبتين على MPO الخلفي.
- نهاية-نوع الوجه.تأكد من عدم تزاوج UPC مع APC في أي مكان في المسار.
- نوع الألياف ودرجتها.تأكد من اتساق SM/MM ودرجة OM عبر صندوق السيارة والوحدة النمطية والوصلات.
- التوافق مع جهاز الإرسال والاستقبال.قم بمطابقة الألياف البصرية بالألياف والوصول والمعدل.
- ربط الميزانية.أعد-إضافة الخسارة؛ يمكن أن يدفعك الهامش الضيق بالإضافة إلى زوج موصل هامشي.
ما الذي يجب تقديمه عند طلب عرض أسعار؟
تأتي معظم حالات التأخير في عرض الأسعار من المعلمات المفقودة، وليس من التسعير. للحصول على توصية دقيقة للوحدة دفعة واحدة، قم بإرسالها معًا:
- وضع الألياف ودرجتها (SM، أو MM OM3/OM4)
- الموصل الأمامي والعد (LC/SC، مزدوج/بسيط، عدد المنافذ)
- عدد ألياف MPO/MTP الخلفية (8/12/16/24)
- جنس MPO (ذكر/مثبت أو أنثى/غير مثبت)
- الوجه النهائي (UPC أو APC) لكل من الأمام والخلف
- طريقة القطبية للقناة الكاملة
- درجة الخسارة (خسارة -قياسية أو منخفضة) وأي رابط-هدف في الميزانية
- يجب أن يتناسب حجم الوحدة واللوحة/العلبة
- الكمية والتطبيق أو جهاز الإرسال والاستقبال الذي يخدمه
يجيب مخطط القناة القصير على معظم هذه الأسئلة مرة واحدة. مع هذه التفاصيل، يمكنكطلب عرض أسعارويتم تأكيد التكوين بدلاً من تخمينه.
التعليمات
هل الخطة المتوسطة الأجل هي نفسها MPO؟
يعد MTP موصلًا محددًا عالي الأداء-مبني على واجهة MPO، لذا فهو متوافق مع MPO-ولكنه متغير متميز. في مجال المشتريات، تأكد دائمًا مما إذا كان المشروع يتطلب MPO أو MTP أو أي منهما.
ما هو الفرق بين وحدة الاختراق MPO وكاسيت MPO؟
عادة ما يكونان نفس الكائن الذي يتم عرضه بطريقتين. يصف "الكاسيت" النموذج المعياري المرفق الذي يتم فتحه في اللوحة؛ تصف "وحدة الاختراق" وظيفة كسر ألياف MPO/MTP إلى LC أو SC.
هل يمكن استخدام وحدة واحدة لكل من الوضع الفردي-والوضع المتعدد؟
لا، لقد تم تصميم الوحدة لنوع واحد من الألياف. إن استخدام وحدة متعددة الأوضاع في رابط وضع واحد-، أو العكس، لن يتم تنفيذه بشكل صحيح.
كيف أعرف أي قطبية يجب أن أختار؟
قم بفحص القناة بأكملها - من أجهزة الإرسال والاستقبال والقنوات والمحولات ووصلات العبور والوحدة - واحتفظ بطريقة واحدة متسقة طوال الوقت. إذا لم تكن متأكدًا، أرسل رسمًا تخطيطيًا للرابط إلى المورد الخاص بك قبل الطلب.
كم عدد منافذ LC التي توفرها لي وحدة MPO ذات 12 ليفًا؟
ستة منافذ LC مزدوجة، حيث أن كل وصلة مزدوجة تستخدم أليافين. الوحدة المكونة من 8 ألياف تعطي أربعة، والوحدة المكونة من 24 ليفًا تعطي اثني عشر.
هل يجب أن أطلب MPO للذكر (المثبت) أو الأنثى (غير المثبت)؟
يعتمد ذلك على ما تتزاوج فيه الوحدة: يجب تثبيت جانب واحد من كل زوج متزاوج وإلغاء تثبيت الجانب الآخر. تأكد من جنس صندوق السيارة والمحول الذي يتصل به قبل الطلب.
متى يكون كابل الاختراق أفضل من الوحدة النمطية؟
بالنسبة إلى الروابط القصيرة والمؤقتة والمنخفضة الكثافة-والروابط المباشرة بين جهاز-و-الجهاز، يكون كابل إخراج المروحة- أبسط وأرخص. تفوز الوحدات في عمليات التشغيل الدائمة والكثيفة والمنظمة التي تحتاج إلى وضع العلامات وحماية صندوق السيارة.
هل أحتاج إلى APC على MPO إذا كانت منافذ LC الخاصة بي هي UPC؟
ويعتمد ذلك على متطلبات فقدان الارتباط-وبقية القناة، وليس على منافذ LC وحدها. APC مطلوب لـ PON والعديد من مسارات الاتصالات؛ حدد الوجه النهائي باستمرار ولا تقم أبدًا بمزاوجة UPC مع APC.
هل وحدات MPO الجانبية مخصصة لمراكز البيانات فقط؟
لا، فهي تُستخدم أيضًا في غرف الاتصالات وشبكات مزودي خدمة الإنترنت والمكاتب المركزية والأعمدة الأساسية للمؤسسة - في أي مكان يحتاج إلى تنظيم وتتبع الألياف ذات الكثافة العالية-.
ما هي المعلومات التي يجب أن أرسلها للحصول على عرض أسعار؟
وضع الألياف ودرجتها، والموصل الأمامي والعدد، وعدد الألياف الخلفية، وجنس MPO، والوجه النهائي، والقطبية، ودرجة الخسارة، وحجم الوحدة، والكمية، والتطبيق. يغطي مخطط القناة معظمها.
الوجبات السريعة الرئيسية
تعمل وحدة MPO الجانبية على تحويل قناة MPO/MTP عالية الكثافة- إلى تصحيح LC أو SC منظم، مما يؤدي إلى تقليل الازدحام وحماية العمود الفقري وتسهيل ترحيل 40G/100G/400G. القرار المهم ليس عدد المنافذ - بل هو مطابقة نوع الألياف ونوع الموصل والجنس والوجه النهائي والقطبية ودرجة الخسارة وعامل الشكل عبر القناة بأكملها. حدد هذه المعلمات أولاً، وقم بتأكيدها على أجهزة الإرسال والاستقبال الخاصة بك، وسيتم تثبيت الوحدة مرة واحدة وستظل هادئة.
