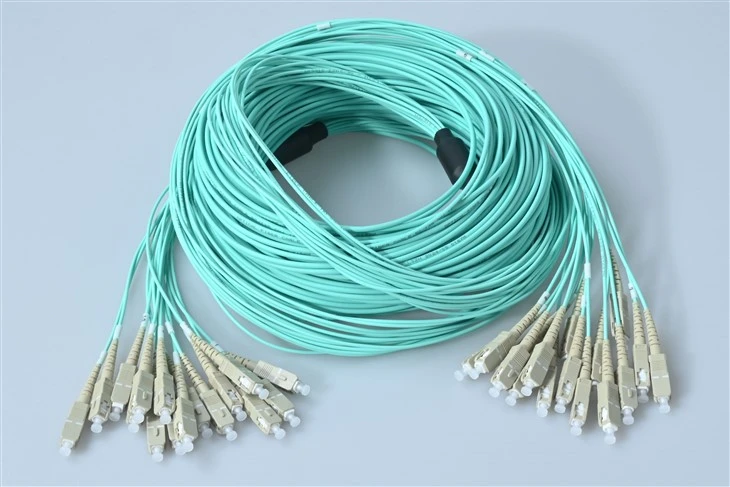

16 سلك تصحيح أساسي SC متعدد الأوضاع OM3

ج: سؤال عظيم! إليك الصفقة - عندما تقوم بتشغيل 16 أليافًا، فلديك خياران: تجميع 8 كابلات مزدوجة أو استخدام مجموعة أساسية واحدة مكونة من 16-. ينجح أسلوب الألياف-المتعددة في تحقيق النجاح لعدة أسباب. أولاً، أصبحت إدارة الكابلات أكثر بساطة - كابل واحد لتوجيهه مقابل ثمانية كابلات منفصلة متشابكة في المسار الخاص بك. ثانيًا، أنت توفر مساحة كبيرة على الرفوف في البيئات ذات الكثافة السكانية العالية. ثالثًا، ينخفض ​​وقت التثبيت بشكل كبير - فقد رأينا الفنيين يقللون وقت التصحيح بنسبة 60-70% مقارنة بتشغيل وحدات الطباعة المزدوجة الفردية. المقايضة الوحيدة؟ إذا كانت هناك مشكلة في أحد الألياف، فأنت تقوم باستكشاف الأخطاء وإصلاحها ضمن الحزمة. ولكن مع فقدان الإدخال الذي يقل عن أو يساوي 0.3 ديسيبل عبر جميع المراكز الـ 16، فإن حالات الفشل نادرة للغاية.

ج: ربما يكون هذا هو السؤال الأكثر شيوعًا الذي نتلقاه! إجابة مختصرة: بالنسبة لروابط 10G التي يقل طولها عن 300 متر، يعد OM3 مثاليًا - وبصراحة، يغطي حوالي 95% من عمليات تشغيل مركز البيانات. إليكم الجزء التقني: يتمتع OM3 بعرض نطاق مشروط فعال يبلغ 2000 ميجاهرتز·كم عند 850 نانومتر، بينما يزيد OM4 ذلك حتى 4700 ميغاهرتز·كم. ماذا يعني ذلك عمليا؟ يدعم OM3 10 جيجا حتى 300 متر، و40 جيجا حتى 100 متر، و100 جيجا حتى 100 متر. يعمل OM4 على توسيع تلك المسافات - 10 جيجا إلى 400 متر، ومن 40 جيجا إلى 150 مترًا، ومن 100 جيجا إلى 150 مترًا. لذا، إلا إذا كنت تقوم بتشغيل روابط أطول أو تخطط لترقيات 40 جيجا/100 جيجا في المستقبل القريب، فإن OM3 يمنحك أداءً ممتازًا بسعر أفضل. يستخدم كلاهما نفس النواة مقاس 50/125 ميكرومتر والسترة المائية، لذا فهما متوافقان تمامًا مع البنية الأساسية OM3 الحالية لديك.

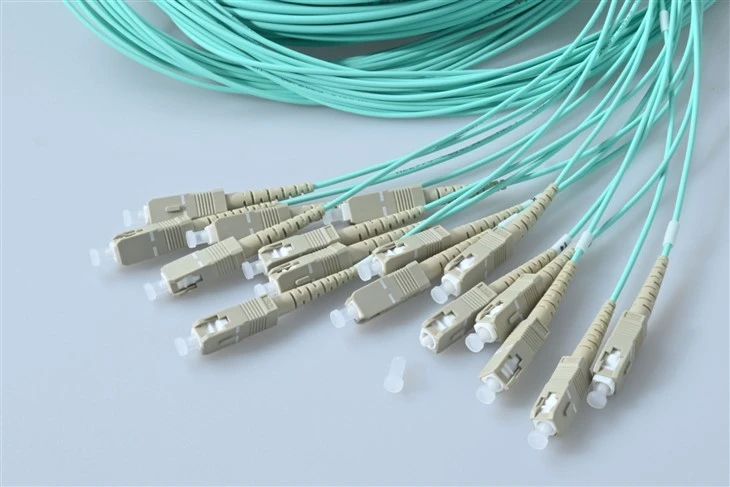

ج: بالتأكيد – هذا هو جمال موصل SC! تنتهي كل ألياف من الألياف الـ 16 بموصل SC قياسي، لذلك سيتم توصيلها مباشرة بأي لوحة محول SC أو ODF أو منفذ المعدات لديك بالفعل. آلية قفل الدفع والسحب- الخاصة بـ SC متطابقة سواء كانت قادمة من كبل مزدوج واحد أو مجموعة أساسية مكونة من 16-. هناك شيء واحد يجب أخذه في الاعتبار: ستحتاج إلى التأكد من أن لوحة التصحيح أو تخطيط المحول الخاص بك يمكن أن يستوعب 16 منفذ SC بالترتيب الذي تحتاجه. نرى عادةً العملاء يستخدمون هذه اللوحات مع لوحات محول SC عالية الكثافة التي تحتوي على 12 أو 24 منفذًا. إذا كنت بحاجة إلى مساعدة في التخطيط لتكوين اللوحة الخاصة بك، فما عليك سوى التواصل معنا - لقد قمنا بالمئات من عمليات النشر هذه ويمكننا مشاركة ما يعمل بشكل أفضل.

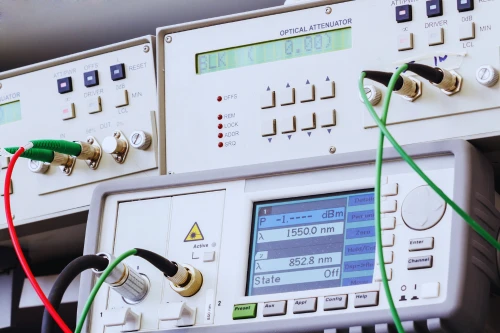

ج: تم اختبار أسلاك التصحيح SC OM3 الأساسية البالغ عددها 16- الخاصة بنا لتوفير خسارة إدخال أقل من أو تساوي 0.3 ديسيبل لكل موصل - وهذا هو المعيار الصناعي للمجموعات-المتميزة. مع وجود موصلين لكل رابط (واحد في كل طرف)، فإنك تنظر إلى فقدان إجمالي للموصل أقل من أو يساوي 0.6 ديسيبل. لحساب ميزانية الارتباط الخاصة بك، إليك ما يجب أخذه في الاعتبار: فقدان الموصل (0.6 ديسيبل)، وتوهين الألياف (3.5 ديسيبل/كم عند 850 نانومتر لـ OM3)، وأي نقاط لصق إن أمكن. بالنسبة لوصلة 10G نموذجية بطول 100 متر، فإنك تستخدم ربما 0.35 ديسيبل للألياف نفسها بالإضافة إلى 0.6 ديسيبل للموصلات - ضمن ميزانية 2.6 ديسيبل التي يسمح بها 10GBASE-SR. لقد قمنا باختبار كل ألياف بنسبة 100% قبل الشحن وقمنا بتضمين تقرير الاختبار، لذلك ستعرف بالضبط ما ستحصل عليه. لا مفاجآت.

ج: تفكير جيد - يعتبر تحديد الألياف أمرًا بالغ الأهمية عند التعامل مع كابلات-متعددة الألياف! نحن نتبع معيار ترميز الألوان TIA-598، والذي يستخدم تسلسلًا محددًا من 12 لونًا (الأزرق، البرتقالي، الأخضر، البني، الأردوازي، الأبيض، الأحمر، الأسود، الأصفر، البنفسجي، الوردي، المائي) بالإضافة إلى شريط للألياف 13-24. في الكابل ذو 16 مركزًا، تكون الألياف 1-12 ذات ألوان صلبة، والألياف 13-16 تستخدم الألوان الأربعة الأولى مع شريط أو تتبع. يتم أيضًا ترقيم كل ألياف على أرجل الاختراق. نصيحة احترافية: عندما تقوم بتوثيق التثبيت، التقط صورة لكلا الطرفين مع ظهور تسلسل الألوان - سيوفر عليك ساعات من استكشاف الأخطاء وإصلاحها في المستقبل. إذا كنت بحاجة إلى نظام ألوان مخصص أو تصنيف محدد لمؤسستك، فيمكننا تلبية ذلك أيضًا.

ج: تتمتع موصلات SC نفسها بمساحة أكبر نسبيًا مقارنة بموصلات LC، لكن الألياف نفسها مرنة تمامًا. بالنسبة لكابلات الألياف المتعددة OM3-، فإن الحد الأدنى لنصف قطر الانحناء تحت الحمل هو 10x القطر الخارجي للكابل، وفي حالة التفريغ يبلغ حوالي 5x. بالنسبة لكابل التوزيع النموذجي ذو 16-مركزًا، يصل طوله إلى 50-60 ملم (حوالي 2 بوصة) عند تركيبه. يمكن أن تنحني أرجل الاختراق الفردية عند نهايات SC بشكل أكثر إحكامًا - حتى نصف قطر 30 مم تقريبًا. إليك الأمر: اترك دائمًا بعض الركود عند نقاط التحول بدلاً من فرض الانحناءات الضيقة. تزيد الانحناءات الضيقة من التوهين ويمكن أن تسبب خسائر في الانحناء الكلي-مع مرور الوقت. بالنسبة للتطبيقات ذات المساحة المحدودة حقًا، فكر في خيار الألياف غير الحساسة للانحناء - فهو يتعامل مع انحناءات نصف قطرها 7.5 مم دون زيادة كبيرة في الخسارة.
