ما هو موصل الألياف FC؟ الأنواع والاستخدامات ودليل الاختيار

انموصل الألياف FCعبارة عن موصل دائري من الألياف الضوئية يتم تثبيته في محول أو منفذ جهاز بدلاً من الضغط عليه مثل موصل SC أو LC. يُقرأ الاسم عادةً كـموصل الطويق، والتصميم بأكمله موجود للقيام بشيء واحد بشكل جيد: الاحتفاظ باتصال بصري مستقر وقابل للتكرار يظل في مكانه عند التعامل مع المعدات أو نقلها أو تعرضها للاهتزاز.

لم يعد FC هو الإعداد الافتراضي للشبكات الجديدة-عالية الكثافة - التي ينتمي إليها هذا الدورموصلات LC. ولكنه لا يزال شائعًا في أدوات الاختبار البصرية، وفي أجزاء من البنية التحتية القديمة للاتصالات والإرسال، وفي أنظمة ألياف الليزر وأجهزة الاستشعار والاستقطاب-التي تحافظ على (PM). يغطي هذا الدليل كيفية عمل FC، وكيفية اختلاف FC/PC، وFC/UPC، وFC/APC، وأين لا يزال FC/APC محددًا اليوم، وكيفية اختيار FC المناسبموصلأو سلك تصحيح أو ضفيرة أو محول لمشروع.

كيف يعمل موصل الألياف FC؟

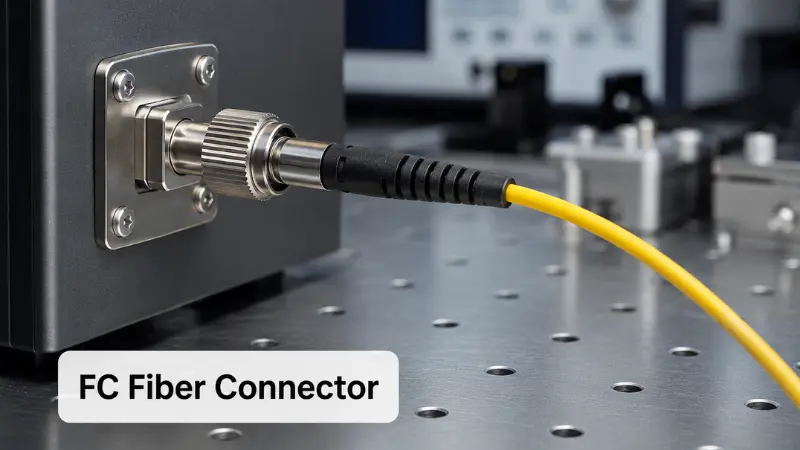

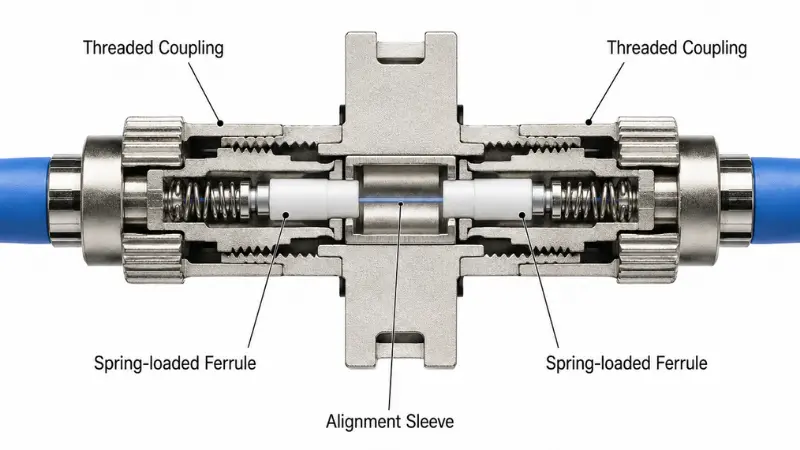

يستخدم موصل FC صامولة اقتران ملولبة للتثبيت على محول أو منفذ جهاز. عندما يتم ربط الصامولة، يتم دفع الحلقة المحملة بنابض -لتتلامس مع حلقة التزاوج، مما يؤدي إلى محاذاة وجهي طرفي الألياف بحيث يمكن للضوء المرور بخسارة منخفضة. يتم تعريف أبعاد الواجهة دوليًا فيإيك 61754-13، والتي تحدد عائلة موصل FC حول حلقة مقاس 2.5 مم ووصلة توصيل محملة بنابض - ملولبة.

آلية اقتران الخيوط

المسمار -الموجود في أداة التوصيل هو الميزة المميزة للموصل. بدلاً من النقر في مكانه، يمكنك تدوير الصمولة حتى تستقر في الموصل. والنتيجة هي الاستقرار الميكانيكي: يقاوم الاتصال عمليات السحب العرضية ويحافظ على محاذاته تحت الاهتزاز، وهو بالضبط ما تحتاجه مقاعد الاختبار ومنافذ الأجهزة.

والمقايضة- هي السرعة. يكون ربط كل اتصال وإلغاء ربطه أبطأ من إجراء الدفع-السحب لـ SC أو LC، لذا نادرًا ما تكون FC هي الأداة المناسبة للوحة تصحيح كثيفة يتم إعادة تصحيحها-في كثير من الأحيان. إنه يكتسب مكانه حيث يتم تعيين الاتصال مرة واحدة ويتوقع أن يظل موثوقًا به.

الطويق، والمفتاح، والأجزاء التي تهم

إن معرفة الأجزاء الرئيسية تجعل التحديد واستكشاف الأخطاء وإصلاحها أسهل:

• الطويق- عادةً ما تكون أسطوانة من السيراميك (الزركونيا) مقاس 2.5 مم تحمل الألياف وتمركزها في الوجه النهائي، وهو نفس الحجم الاسمي للحلقات SC وST.
• اقتران الجوز- طوق معدني دوار يتم ربطه بالمحول ويطبق قوة التلامس.
• مفتاح المحاذاة- مفتاح ذكر صغير على جسم الموصل الذي يحدد الاتجاه ويوقف الطويق من الدوران مقابل وجه نهاية التزاوج.
• جسم الموصل والتمهيد- الغلاف الذي يجمع كل شيء معًا، بالإضافة إلى الضغط-الذي يحمي الألياف في مكان خروجها.
• كم المحول- داخل محول FC، تستقبل جلبة المحاذاة المنفصلة كلا الحلقتين وتصطفهما.

تعتبر المحاذاة مهمة نظرًا لأن الموصل ذو المفاتيح الضعيفة أو{0}}المتقاطعة يزيد من فقدان الإدراج وفقدان الإرجاع، وقد يؤدي الضغط على الحلقة أو لفها على زميلها إلى خدشوجه نهائي مصقول. يعتبر القفل مهمًا بشكل خاص في الموصلات ذات الزاوية (APC)، حيث يؤثر موضع الدوران بشكل مباشر على الأداء.

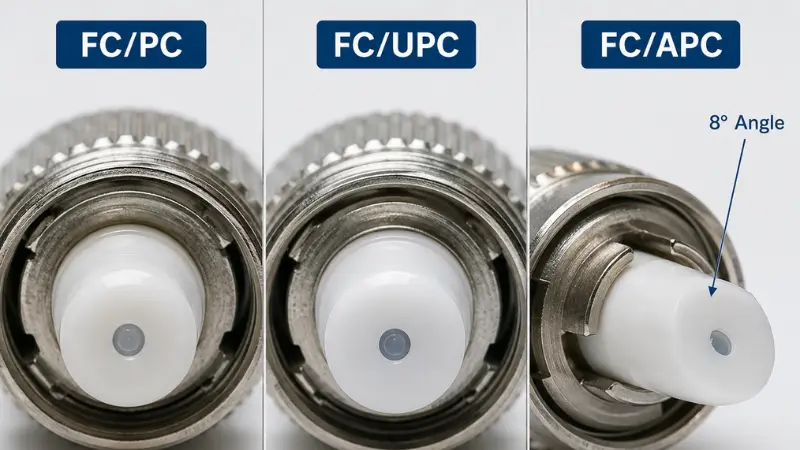

أنواع طلاء موصل FC: PC، وUPC، وAPC

تأتي موصلات FC بأطراف مختلفة- ملمعات للوجه، والتلميع - وليس جسم الموصل - هو ما يؤدي بشكل أساسي إلى فقدان الانعكاس والإدراج. إذا كنت تتذكر شيئًا واحدًا من هذا القسم، فتذكر لاحقة الأحرف الثلاثة- الموجودة في رقم القطعة. لإلقاء نظرة أعمق على جميع عائلات الموصلات، راجع دليلنا لـطلاء PC وUPC وAPC.

FC/PC (الاتصال الجسدي)

PC هو الطلاء الأصلي المقبب، حيث تتلامس نوى الألياف تحت ضغط زنبركي خفيف. إنه يعمل، لكن أداء الانعكاس الخاص به يتبع عمليات تلميع أحدث، لذلك نادرًا ما يتم تحديده في مشاريع الوضع الفردي-الجديدة ويظهر الآن في الغالب على المعدات القديمة.

FC/UPC (الاتصال الجسدي الفائق)

UPC هو إصدار أفضل وأكثر إحكامًا من جهاز الكمبيوتر. فهو يوفر خسارة إدخال منخفضة وخسارة إرجاع قوية، وهو الإعداد الافتراضي العملي لروابط الوضع الفردي-العامة، واتصالات المعمل، وواجهات المعدات التي تحتاج إلى صقل اتصال فعلي -مباشر. عادةً ما يتم تمييز أجزاء UPC بأحذية زرقاء، على الرغم من أن ترميز الألوان يمكن أن يختلف حسب الشركة المصنعة.

FC/APC (الاتصال الجسدي بزاوية)

تقوم APC بتلميع الوجه النهائي بزاوية - القيمة القياسية هي 8 درجات - بحيث يتم توجيه الضوء المنعكس إلى الكسوة بدلاً من العودة مباشرة نحو المصدر. يؤدي ذلك إلى تقليل الانعكاس الخلفي بشكل حاد، ولهذا السبب تم اختيار APC للأنظمة الحساسة للضوء المنعكس: CATV والفيديو التناظري، وتغذية PON وFTTH، ومصادر الليزر، والقياس الدقيق. تحمل أجزاء APC عادة أحذية خضراء.

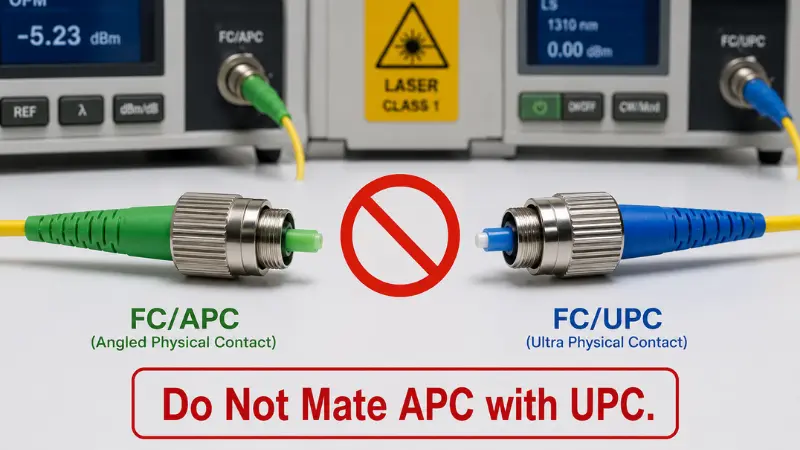

يجب أن تتزاوج موصلات APC فقط مع موصلات APC التي تشترك في نفس المفتاح. يؤدي فرض وجه APC على وجه UPC أو الكمبيوتر الشخصي إلى خسارة عالية ويمكن أن يؤدي إلى تلف كلا الوجهين بشكل دائم.

PC vs UPC vs APC في لمحة سريعة

تعكس أرقام خسارة الإرجاع- المذكورة أعلاه المستويات التي يتم الاستشهاد بها بشكل شائع في معايير الأداء الدولية مثلإيك 61753وفي أوراق بيانات الموردين؛ تأكد دائمًا من الدرجة الدقيقة مقابل تقرير الاختبار للأجزاء التي تطلبها.

كيفية التمييز بين FC/APC وFC/UPC

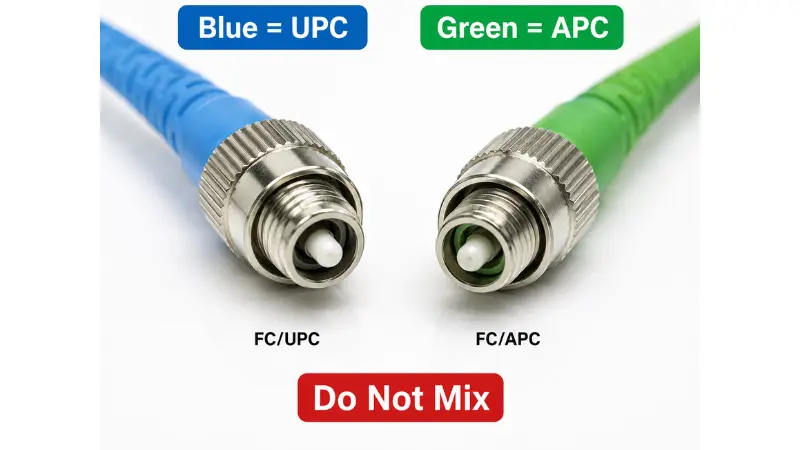

من الناحية العملية، يمكنك عادةً تحديد الطلاء بأربع طرق: لون الحذاء (الأخضر لـ APC، والأزرق لـ UPC)، والزاوية المرئية على طرف الطويق، واللاحقة على مواصفات الطلب أو الملصق (FC/APC vs FC/UPC)، والعلامة على منفذ المعدات. عندما تكون في شك، تحقق من ملصق المنفذ أولاً بدلاً من الحكم من خلال المظهر -، فهي الطريقة الأسهل لتجنب عدم تطابق APC/UPC.

أين لا تزال موصلات الألياف FC مستخدمة اليوم؟

السؤال العادل لأي موصل يسبق LC هو ما إذا كان قديمًا أم لا. FC ليس - لقد تم تضييق نطاقه ببساطة إلى الأماكن التي يستحق فيها استقراره الاتصال الأبطأ.

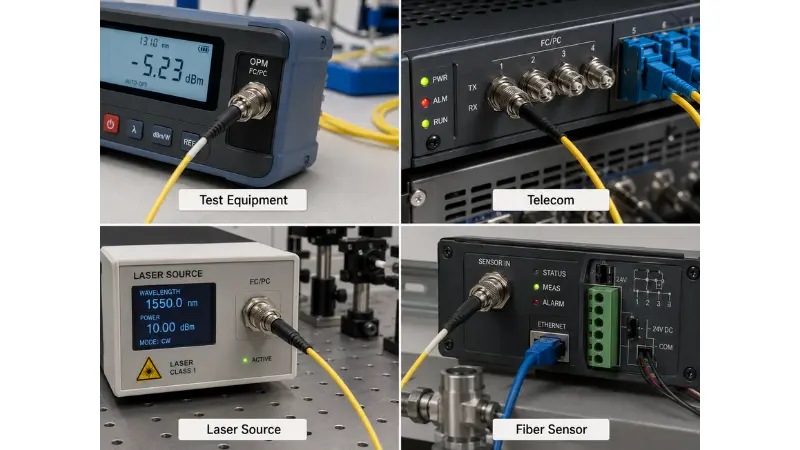

معدات الاختبار والقياس

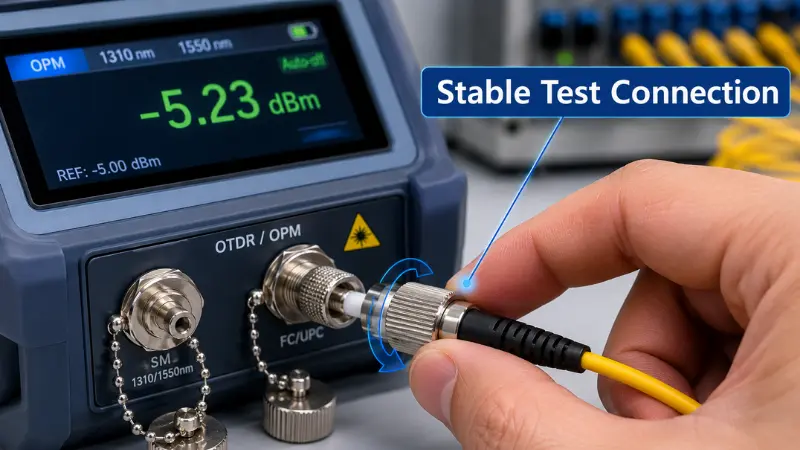

يعتبر FC مشهدًا مألوفًا في أجهزة قياس الطاقة الضوئية، ومصادر الضوء، وأجهزة OTDR، وأجهزة تحليل الطيف الضوئي، بالإضافة إلى أسلاك الاختبار-المرجعية. تحتوي أداة التوصيل الملولبة على اتصال ثابت ومتكرر، مما يحافظ على اتساق القياسات عبر العديد من دورات الاتصال/قطع الاتصال - وهي ميزة حقيقية عندما يؤدي المنفذ السائب إلى تحريف القراءة.

أنظمة الاتصالات والنقل

تم بناء بعض معدات الاتصالات والنقل، وخاصة المنصات القديمة، حول منافذ FC وما زالت تستخدمها. البنيات الجديدة تميل نحوموصلات SCفي شبكات الوصول وLC على المعدات، ولكن قد تظل هناك حاجة إلى FC لمطابقة الهيكل الحالي أو إطار التوزيع.

الليزر وأجهزة الاستشعار والألياف PM

غالبًا ما تستخدم أدوات الليزر وأجهزة استشعار الألياف وأجهزة البحث وتجميعات الألياف PM FC لأن الاستقرار الميكانيكي والمحاذاة الدقيقة القابلة للتكرار لها أهمية أكبر من سرعة الاتصال. في هذه الأنظمة، حتى الكميات الصغيرة من الانعكاس الخلفي يمكن أن تؤدي إلى زعزعة استقرار المصدر أو إفساد القياس، لذلك فإن FC/APC شائع هنا.

البيئات الصناعية وذات الاهتزازات العالية-

نظرًا لأن أداة التوصيل ملولبة، يمكن أن يناسب FC التوصيلات المعرضة للاهتزاز أو الحركة. لا تزال الملاءمة تعتمد على التجميع الكامل - وتخفيف الضغط وجودة المحول والتثبيت - وليس الموصل وحده.

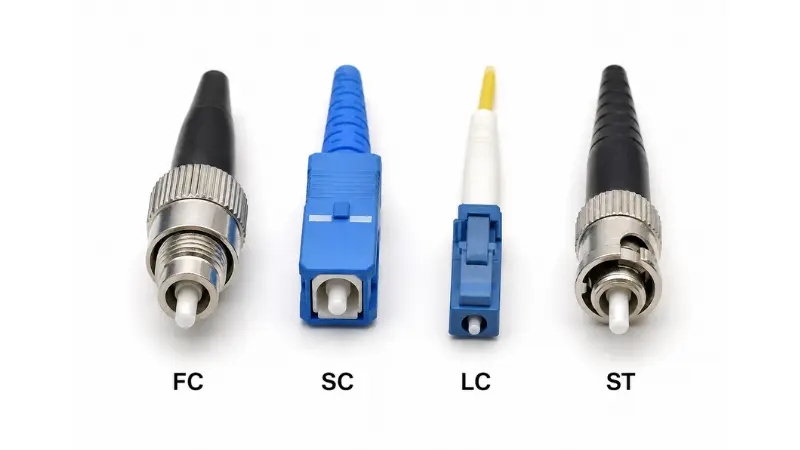

FC vs SC vs LC vs ST Connectors

FC هو خيار واحد من بين عدة خيارات. إن مقارنتها بالموصلات السائدة الأخرى تجعل القرار أكثر وضوحًا.

أي موصل يجب أن تختار؟

• اختر إف سيعند توصيل أدوات الاختبار، أو مطابقة معدات FC القديمة، أو إنشاء وصلات ليزر/مستشعر/PM حيث تتفوق المحاذاة المستقرة على السرعة.
• اختر إل سيلأجهزة الإرسال والاستقبالكابلات عالية الكثافة-.، حيث تضاعف الحلقة مقاس 1.25 مم تقريبًا كثافة المنفذ.
• اختر SCلشبكات FTTH وشبكات الوصول، حيث يتم نشر SC/APC على نطاق واسع ويسهل إنهاؤها في الميدان.
• يختارشارعبشكل أساسي لتتناسب مع مصنع متعدد الأوضاع موجود؛ نادرًا ما يكون اختيارًا للعمل الجديد.

إذا كنت تزن المسمارين مقاس 2.5 مم-مقابل خيارات الدفع- على وجه التحديد، فإن ملاحظتنا بشأنالاختلافات بين موصلات SC وFCنتعمق أكثر في المفاضلات-.

مصفوفة اختيار موصل FC

كمرجع سريع، إليك كيفية الاختيار عادةً حسب التطبيق:

مزايا وقيود موصلات FC

الملخص الصادق: تداول FC الراحة من أجل الاستقرار. وهذه صفقة جيدة في بعض الأماكن وسيئة في أماكن أخرى.

حيث FC قوي.تقاوم أداة التوصيل الملولبة الانفصال العرضي والاهتزاز، ويدعم تصميم الطويق-و-المفتاح المحاذاة القابلة للتكرار، ويتوفر الموصل في كل من UPC وAPC ليناسب احتياجات الإرجاع المختلفة-لاحتياجات الخسارة -، ولهذا السبب يستمر في تطبيقات الاختبار والليزر وتطبيقات PM.

حيث يقصر FC.إنه أبطأ في التوصيل والفصل من SC أو LC، وهو أكبر ماديًا من LC وبالتالي فهو غير مناسب للوحات عالية الكثافة-، ويتطلب مزيدًا من العناية أثناء التزاوج: يجب أن يكون المفتاح في محاذاة، ويجب ألا يتم ضغط الطويق أو تدويره على الإطلاق.

متى لا تستخدم FC

تخطي FC عندما تكون كثافة المنفذ أو سرعة التصحيح هي الأولوية (الوصول إلى LC)، عند نشر شبكة FTTH قياسية أو شبكة وصول (عادة ما تكون SC/APC هي القاعدة)، أو عندما لا يتطلب أي شيء على الرابط بالفعل استقرار الخيوط في FC. عادةً ما يؤدي اختيار FC "ليكون آمنًا" على لوحة كثيفة إلى زيادة التكلفة وإبطاء عملية التثبيت.

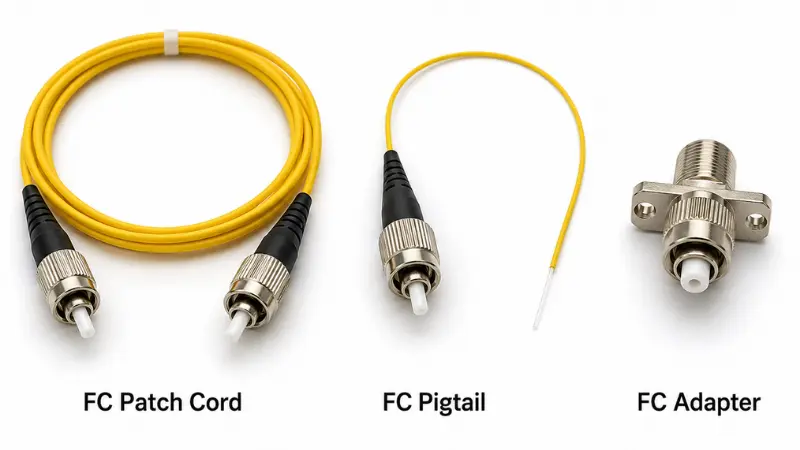

FC Patch Cord مقابل FC Pigtail vs محول FC

تعمل منتجات FC الثلاثة هذه على حل مشكلات مختلفة، ويعتبر الخلط بينها خطأً شائعًا في الترتيب:

• حبال التصحيح FCيتم الانتهاء من كلا الطرفين وتوصيل المنفذين مباشرةً - على سبيل المثال، أداة بلوحة التصحيح. السترات عادة ما تكون 2.0 ملم أو 3.0 ملم.
• أسلاك التوصيل المصنوعة FCيحتوي على موصل من أحد الطرفين وألياف عارية من الطرف الآخر، وهو مصمم ليتم دمجه-وربطه في كابل أو درج. عادةً ما يستخدمون أليافًا مخزنة ضيقة بسمك 0.9 مم.
• محولات FC(المقرنات) هي الحاجز الأنثوي الذي يربط موصلي FC من خلال غلاف المحاذاة؛ يتم تركيبها في الألواح والصناديق والمرفقات.

كيفية اختيار موصل الألياف FC المناسب؟

قبل طلب موصل FC أو سلك التصحيح أو الضفيرة أو المحول، تأكد من هذه الأشياء الخمسة.

1. أويك أو أبك

استخدم FC/UPC للروابط العامة ذات الوضع الفردي-حيث يكون فقدان الإدراج منخفضًا بدرجة كافية. استخدم FC/APC حيث يهم الانعكاس الخلفي - أشعة الليزر والتناظرية/CATV وPON والقياس الدقيق. لا تقم أبدًا بخلط APC مع UPC أو الكمبيوتر الشخصي.

2. نوع الألياف

تأكيد ما إذا كان الرابطوضع واحد-أو وضع متعدد. يعد وضع FC-المفرد هو المعيار السائد في بصريات الاتصالات والاختبار والمسافة-الطويلة؛ يوجد FC متعدد الأوضاع ولكنه أقل شيوعًا في العمل الجديد.

3. قطر الكابل

قم بمطابقة صندوق الأمتعة والموصل بالكابل: ألياف مخزنة مشدودة -بسمك 0.9 مم لمعظم الضفائر، وسترات مقاس 2.0 مم أو 3.0 مم لأسلاك التصحيح، اعتمادًا على التوجيه والمتانة.

4. التوافق مع المحول والمفتاح

يجب أن يتطابق المحول مع الطلاء والمفتاح. تأتي محولات FC بمفتاح ضيق (غالبًا ما يحمل علامة NK / 2.0 مم) ومفتاح عريض (WK / 2.14 مم)، مع وجود المفتاح الضيق الأكثر شيوعًا اليوم. بالنسبة لـ FC/APC، تعد محاذاة المفاتيح أمرًا بالغ الأهمية لأن الموضع الزاوي يضبط الأداء - حيث يمكن للمفتاح غير المتطابق أن يمنع الجلوس المناسب أو يزيد الخسارة.

5. متطلبات الأداء

لا تتوقف عند اسم الموصل. قم بتأكيد الأرقام التي تحدد ما إذا كان الرابط يعمل أم لا:

• فقدان الإدراج (IL)- ضوء مفقود يمر عبر الزوج المتزاوج؛ أقل هو أفضل. اسأل عن القيم النموذجية والحد الأقصى.
• خسارة العودة (RL)- ضوء منعكس باتجاه المصدر؛ يعد ارتفاع مستوى الديسيبل أفضل، وهو السبب الرئيسي لاختيار APC.
• الطول الموجي التشغيلي- تأكد من أن التجميع تم تصنيفه لنافذتك (على سبيل المثال 1310/1550 نانومتر في الوضع الفردي-).
• السترة والمتانة والبيئة- تصنيف الغلاف (مثل LSZH)، ومتانة دورة التوصيل-، وأي متطلبات خارجية أو صناعية.

بالنسبة لطلبات B2B، من المفيد أيضًا التأكد من أن المورد يمكنه تقديم تقارير الاختبار والأطوال المخصصة ووضع العلامات والتعبئة.

أخطاء شائعة يجب تجنبها؟

• خلط APC وUPC:تعني الأشكال الهندسية المختلفة للوجه- أن إقرانها يسبب خسارة كبيرة ويمكن أن يؤدي إلى تلف الطلاء. في عملية الشراء، تعود معظم أخطاء FC إلى عدم التطابق التام، أو عدم تطابق قطر الكابل-، أو افتراض أن كل محول FC قابل للتبديل.
• إهمال النظافة:يؤدي الغبار والزيوت والخدوش إلى زيادة تكرار اختبار الخسارة والخراب. فحص وتنظيف الوجه النهائيقبل كل زميل، وخاصة على الآلات.
• استخدام FC حيث يناسب LC أو SC بشكل أفضل:عادةً ما تحتاج اللوحات ذات الكثافة العالية- إلى LC؛ FTTH عادة ما تريد SC/APC. احتياطي FC لتحقيق الاستقرار الملولب أو توافق المعدات.
• نسيان المنافذ في كلا الطرفين:يجب أن يتطابق الموصل مع الجهاز أو المحول أو اللوحة أو الأداة. قبل طلب أسلاك تصحيح FC، تحقق من طرفي الرابط - واقرأ ملصق المنفذ بدلاً من التخمين حسب المظهر.

قائمة مراجعة شراء موصل الألياف FC

تأكيد هذه قبل تقديم الطلب:

• تكوين الموصل: FC إلى FC، أو مختلط مثل FC إلى LC أو FC إلى SC
• البولندية: UPC أو APC
• الألياف: وضع فردي-أو وضع متعدد
• طول الكابل
• قطر الكابل: 0.9 ملم، 2.0 ملم، أو 3.0 ملم
• مادة السترة وتصنيفها
• البسيط أو المزدوجبناء
• نوع المحول والمفتاح وأسلوب التركيب
• أهداف فقدان الإدراج وخسارة العودة
• تقرير الاختبار ووضع العلامات واحتياجات التعبئة والتغليف

ملاحظات المشتريات للمشترين B2B

بالنسبة لأوامر المشروع، غالبًا ما لا تكون الإعدادات الافتراضية للكتالوج كافية. طول الكابل، ومواد الغلاف، ولون الحذاء، والتلميع، وتنسيق الملصق، والتعبئة كلها تؤثر على مدى سلاسة تثبيت الأجزاء على نطاق - وتعود معظم مشاكل FC التي يمكن تجنبها في الموقع إلى عدم تطابق الطلاء، أو قطر الكابل الخاطئ، أو مفتاح محول لم يتم تحديده. قم بتأمين هذه التفاصيل في أمر الشراء، واطلب الحصول على تقارير اختبار لكل-دفعة عن أي شيء يغذي معدات الاختبار أو الارتباطات الحساسة-للانعكاس.

خاتمة

موصل الألياف FC عبارة عن موصل ملولب تم تصميمه للاتصالات الضوئية المستقرة والمتكررة، مما يبقيه مناسبًا لأجهزة الاختبار، وفي أنظمة الليزر وأجهزة الاستشعار، وفي أي مكان تم تصميم المعدات الموجودة حول منافذ FC - حتى عندما يهيمن LC وSC على شبكات الوصول والكثافة- الجديدة العالية. اختر FC عندما يتطلب المنفذ أو هدف الأداء أو البيئة ذلك على وجه التحديد؛ الوصول إلى LC للكثافة وSC/APC لـ FTTH.

قبل الطلب، قم بإجراء عمليات الفحص السريع التي تمنع معظم المشكلات: تأكد من منافذ المعدات، والصقل (UPC أو APC)، ونوع الألياف، وقطر الكابل، ومفتاح المحول، واطلب تقرير اختبار عن أي أدوات تغذية أو روابط حساسة- للانعكاس. إن الحصول على هذه الأمور بشكل صحيح مقدمًا هو ما يبقي خسارة الإدراج وخسارة الإرجاع وتكاليف إعادة العمل منخفضة.
