ما هو محول MPO؟ الأنواع والقطبية ودليل الاختيار

تمت كتابته خصيصًا لمركبي الشبكات وفرق المشتريات، وتم فحصه وفقًا لمعيار واجهة MPO الحالي (IEC 61754-7) وأساليب القطبية TIA-568.3 حتى تتمكن من التحقق من النقاط الفنية بدلاً من أخذها على محمل الجد.

يبدو محول MPO كقارنة توصيل بلاستيكية بسيطة، ولكن داخل رابط ألياف عالي الكثافة-يؤدي مهمة واحدة بالغة الأهمية: فهو يحمل موصلي MPO متعددي-الألياف وجهًا لوجه بحيث تصطف كل نواة من الألياف مع شريكها في نفس اللحظة. في مركز البيانات حيث يمكن للوحة واحدة مكونة من وحدة واحدة أن تحمل مئات الألياف، يمثل محول القطبية غير المتوافق أو الخاطئ- الفرق بين الرابط النظيف وساعات تتبع الاتصال الذي يبدو جيدًا ولكنه لا يمرر الضوء.

يشرح هذا الدليل ماهية محول MPO، وكيف يعمل فعليًا، والأنواع التي ستقابلها في ورقة البيانات (القطبية، وعدد الألياف، والجنس، والإسكان)، وطريقة-بخطوة-خطوة لاختيار المحول المناسب. عندما يكون الأمر مهمًا، فإنه يشير إلى معايير الواجهة والقطبية حتى تتمكن من تأكيد الجزء بدلاً من التخمين.

ما هو محول MPO؟

محول MPO، والذي يُكتب أحيانًا كمحول MPO/MTP، هو عبارة عن جهاز اقتران ألياف ضوئية تم تصميمه لموصلات MPO متعددة -الألياف. فهو يستقبل موصلاً واحدًا من كل جانب ويحتفظ به في الاتجاه الصحيح بحيث يتزاوج صف كامل من الألياف، سواء كان ذلك 8 أو 12 أو 16 أو 24 منها، معًا من خلال واجهة مدمجة واحدة.

على عكس أمحول -ألياف LC فردي، الذي يجمع بين ليفتين فقط، يدير محول MPO مصفوفة كاملة، وأحيانًا صفين مكدسين. وهذا ما يجعلها العمود الفقري-للرقع عالي الكثافة، حيث تكون مساحة الحامل وتدفق الهواء وتوجيه الكابل كلها تحت الضغط.

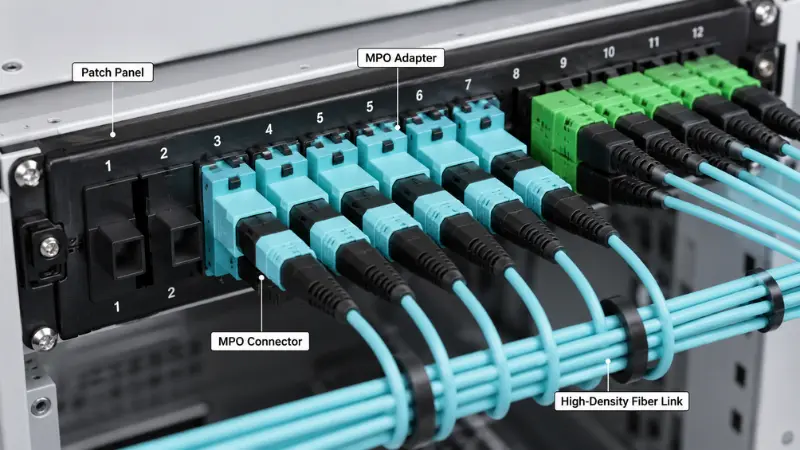

ستجد عادةً محولات MPO في لوحات تصحيح مركز البيانات وأشرطة MPO وكابلات العمود الفقري والجذع وإطارات التوزيع الضوئية ومشاريع الترحيل التي تنقل الروابط المزدوجة 40 جيجا أو 100 جيجا أو 400 جيجا إلى البصريات المتوازية.

محول MPO مقابل موصل MPO

يسافر المصطلحان معًا، لكنهما ليسا نفس الجزء. الموصل موجود على الكابل. المحول موجود في اللوحة.

باختصار،موصل MPOهو الجزء المتصل بالكابل، بينما المحول هو الجزء الموجود في اللوحة والذي يسمح لموصلين بالتزاوج بشكل صحيح.

كيف يعمل محول MPO؟

محول MPO هو دليل ميكانيكي، وليس مكونًا بصريًا. عادة لا تحتوي على ألياف خاصة بها. عندما تقوم بدفع الموصل للداخل من كل جانب، يقوم غلاف المحول بإصلاح اتجاهه ويحتفظ بوضع التزاوج الصحيح حتى تتمكن الحلقتان من الالتقاء بشكل مباشر.

دبابيس الإسكان والمفتاح والتوجيه

يستخدم كل موصل MPO حلقة مستطيلة متعددة -من الألياف (MT) مع مفتاح صغير على أحد جانبي الجسم. تم تصميم فتحة المحول على شكل هذا المفتاح، لذا فإن الموصل يستقر في اتجاه واحد فقط. ومع ذلك، فإن المحاذاة الدقيقة تأتي من الحلقات نفسها. في الزوج الصحيح، يتم تثبيت موصل واحد، أي ذكر مزود بدبوسين توجيهيين، والآخر غير مثبت، مما يعني أنثى بفتحتين توجيهيتين. تنزلق المسامير في الثقوب وتسجل الحلقتين في حدود ميكرون. الأبعاد واجهة MPOالتي تحدد هندسة ثقب الدبوس والدليل- للمقابس الذكرية والأنثوية موضحة في IEC 61754-7، ولهذا السبب يمكن أن تتداخل الموصلات والمحولات المتوافقة من صانعين مختلفين.

جنس الموصل ليس اختياريًا

نظرًا لأن المحاذاة تعتمد على تثبيت المسامير في الثقوب، فإن نقطة التزاوج العاملة تحتاج إلى موصل ذكر وأنثى واحدة بالضبط. لن يجلس ذكران، نظرًا لعدم وجود ثقوب لأخذ المسامير، وإجبارهم على ذلك يمكن أن يؤدي إلى إتلاف وجوه النهاية. إناثان ليس لديهما ما يربطهما على الإطلاق. لذا، قبل أن تقوم بالطلب، قم بتتبع الجنس على طول الرابط بأكمله: إذا كان صندوق السيارة الخاص بك مؤنثًا، فيجب على الكاسيت أو سلك التصحيح الموجود على الجانب الآخر إحضار الدبابيس. لا يمكن للمحول إصلاح عدم تطابق بين الجنسين؛ فهو يحمل فقط ما تعطيه له.

شرح قطبية محول MPO واتجاه المفتاح

القطبية هي جزء من عمل MPO الذي ينتج معظم الأخطاء الميدانية، لأن الأجزاء يمكن أن تتلاءم ميكانيكيًا عندما يكون المسار البصري خاطئًا. في الارتباط المزدوج، يرسل أحد الألياف ويستقبل الآخر. عبر MPO-ألياف متعددة، والتي تنقل-و-علاقة الاستقبال، يجب أن تظل موجودة في كل قناة، وشريط كاسيت، وسلك توصيل في القناة، لذا فإن القطبية هي خاصية للوصلة بأكملها، وليس لأي محول واحد.

النوع أ، والنوع ب، والنوع ج

يصف TIA-568.3 ثلاثة أنواع من قطبية المصفوفة. وهي تختلف في كيفية تعيين الألياف من طرف إلى طرف وفي كيفية ربط الموصلات.

الثلاثة جميعها صالحة ومتوافقة مع المعايير-، وتحقق الثلاثة جميعًا نفس الهدف المتمثل في الإرسال من جهة للاستقبال من الجهة الأخرى. المهم هو أنها غير قابلة للتشغيل المتبادل إذا قمت بخلطها. اختر طريقة واحدة للتثبيت بأكمله وحافظ على اتساقه، لأنTIA-568.3 طرق القطبيةقابلة للتبديل في النتيجة ولكن ليس عند دمجها في نفس القناة.

مفتاح القراءة-لأعلى ومفتاح-لأسفل

المفتاح- لأعلى يعني أن علامة تبويب مفتاح الموصل تشير إلى الأعلى؛ المفتاح-لأسفل يعني أنه يشير للأسفل. مع رفع المفتاح لأعلى والوجه النهائي تجاهك، يكون الموضع 1 في أقصى اليسار. ما إذا كان الموصلان المتزاوجان يلتقيان بالمفتاح -لأعلى للمفتاح-لأسفل أو المفتاح-لأعلى للمفتاح-لأعلى، فهذا هو بالضبط ما يقرر التعيين المستقيم مقابل التعيين المعكوس، لذلك في ورقة البيانات تكون علاقة المفتاح بمثابة دليل مباشر لنوع القطبية. أحد المصائد يستحق وضع علامة عليه: عكس المواضع يؤدي أيضًا إلى عكس وجه النهاية الزاويةموصلات APC أحادية الوضع، لذا فإن النوع B عادة ما يكون عبارة عن اصطلاح مصقول متعدد الأوضاع ومسطح-. إذا كنت تعمل مع APC، فتأكد من التلميع والزاوية قبل أن تفترض الطريقة.

محول MPO مقابل MTP: هل هما متماثلان؟

غالبًا ما ترى الأجزاء التي تحمل علامة MPO/MTP وتتساءل عما إذا كنت تشتري شيئين مختلفين. MTP هي علامة تجارية مسجلة لشركة US Conec لموصل MPO المحسن الخاص بها، والذي تم تصميمه ليناسب تفاوتات أكثر إحكامًا مع حلقة عائمة ومشبك دبوس معدني. حسب التعريف أموصل MTP متوافق تمامًا مع معيار MPO، لذا فإن MTP و MPO العام يتضافران. بصراحة، كل MTP هو MPO، ولكن ليس كل MPO هو MTP.

بالنسبة للمحول، هذا يعني أن محول MPO عالي الجودة سوف يتزاوج مع موصلات MTP وموصلات MPO العامة على حد سواء؛ تكمن الاختلافات العملية في اتساق الخسارة ومتانة دورة التزاوج-في الغالب في الموصل، وليس في قارنة التوصيل. عندما تشير مواصفات المشروع إلى MTP، فمن المفيد التحقق مما إذا كان العميل يقصد العلامة التجارية US Conec على وجه التحديد أو أنه يستخدم الكلمة بشكل فضفاض لأي MPO، لأن هذا التمييز الفردي يغير السعر والمصادر. للحصول على مقارنة أعمق، راجع موقعنادليل لألياف MPO وMTP.

أنواع محولات MPO

حسب عدد الألياف: 8، 12، 16، و24

قم بمطابقة المحول مع تنسيق الموصل والتطبيق. الأعداد الشائعة وأين تظهر:

• 8 و 12 الألياف:يستخدم 40G-SR4 و100G-SR4 8 ألياف، غالبًا ما يتم وضعها داخل 12-ألياف MPO؛ يستخدم الوضع الفردي 400G-DR4 أيضًا 8 ألياف في MPO-12.
• 16 الألياف:تستخدم متغيرات 400G-SR8 و800G 16 أليافًا، مع 8 ألياف للإرسال و8 للاستقبال، في MPO-16.
• 24 الألياف:تنسيق من صفين-للكثافة العالية جدًا وبعض الروابط القديمة 100G-SR10.

MPO-12 وMPO-16 غير قابلين للتبديل. وهي تختلف في عرض الحلقة والمفتاح، وبالتالي فإن فتحة المحول تختلف أيضًا. تأكد من العد على كل من الموصل واللوحة قبل الشراء.عدد-محولات MTP/MPO متعددةمتوفرة لتبسيط التخزين، ولكن لا يزال يتعين على المحول أن يتطابق مع الموصل الذي تستخدمه بالفعل.

الوضع الفردي مقابل الوضع المتعدد

تأتي محولات MPO لكليهما. يناسب الوضع الفردي (OS2) مدى الوصول الأطول وميزانيات الخسارة الأكثر صرامة، بينما يهيمن الوضع المتعدد (OM3، OM4، OM5) على الروابط القصيرة-المدى، والروابط عالية السرعة- داخل مركز البيانات. يقوم نوع الألياف بتحريك تلميع الموصل ودرجة الأداء، وغالبًا ما يكون لون الغلاف. إذا كنت لا تزال تقرر ما الذي تريد نشره، فنظرتنا العامة حولالألياف أحادية الوضع مقابل الألياف متعددة الأوضاعيعرض الصفقات-المقايضة.

رمز اللون والإسكان

اللون هو أول فكرة مفيدة. عادةً ما يشير اللون المائي إلى OM3 أو OM4، وغالبًا ما يشير اللون الأرجواني أو البنفسجي إلى OM4، ويشير اللون الأخضر الليموني إلى OM5، والأزرق أو الأخضر شائع في الوضع الفردي. إنه دليل، على الرغم من أنه ليس ضمانًا، لأن الشركات المصنعة تختلف ويؤثر اختيار UPC-مقابل-APC أيضًا على لون الجسم. اقرأ ورقة البيانات الخاصة بنوع الألياف والقطبية والدرجة بدلاً من شراء لون الغلاف وحده. إذا كان قرار اللون الخاص بك يعتمد حقًا على الزجاج، فإنعائلة متعددة الأوضاع من OM1 إلى OM5يشرح كيفية تعيين الدرجات للتطبيقات.

ذات حواف مقابل عديمة الحواف

يعد هذا قرارًا مناسبًا-للوحة أكثر من كونه قرارًا يتعلق بالأداء.

إذا كان المحول موجودًا في إطار معدني ثابت يتم التعامل معه كثيرًا، فإن الحواف هي الخيار الأكثر أمانًا. إذا كنت تقوم بتعبئة لوحة معيارية كثيفة وتريد تجميعًا أقل للأدوات-، فعادةً ما تفوز اللوحات عديمة الحواف.

أين يتم استخدام محولات MPO؟

بدلاً من قائمة التطبيقات، من المفيد النظر إلى نقطة الاتصال وملاحظة التحديد لكل منها.

مراكز البيانات.توجد محولات MPO في لوحات التوصيل، وفي مؤخرة الكاسيت، وفي وصلات صندوق السيارة-إلى-صندوق السيارة. يقوم المسار النموذجي بتشغيل عدد كبير-.جذع MPO أو كابل التصحيحعلى لوحة، ثم يكسرها من خلال أشرطة الكاسيت إلى منافذ LC المزدوجة. ملاحظة الاختيار: قم بمطابقة نوع قطبية الكاسيت واتجاه المفتاح، وإلا فلن يحافظ الاختراق على الإرسال والاستقبال.

الاتصالات و ODF.في إطارات التوزيع الضوئية وتوجيه المكتب المركزي-، تعمل MPO على دمج العديد من الألياف في لوحات مدمجة. إذا كنت تختار بين أنماط الإطار، فإن مقارنتنا لـODF مقابل لوحة التصحيحيغطي حيث يناسب كل منها.

أشرطة الكاسيت والاختراق.تستخدم العديد من أشرطة الكاسيت محولات MPO في الخلف ومحولات LC في المقدمة، مما يحول صندوقًا واحدًا إلى منافذ تصحيح مزدوجة. بالنسبة لعمليات النشر المختلطة، راجعLC مقابل MTP/MPO للكثافة العالية، وأين

8-اختراق SC-الأساسي إلى MTP/MPOمنطقي.

ترحيل عالي السرعة-.بالانتقال من البصريات المزدوجة إلى البصريات المتوازية، تعمل كابلات MPO على تبسيط الطبقة المادية . 400G-SR8، على سبيل المثال،16 أليافًا على MPO-16لكل IEEE 802.3. إذا كنت تخطو خطوة 100 جرام أولاً، فلدينا

دليل الكابلات 100Gيمشي من خلال الخيارات.

الفوائد في لمحة

كيفية اختيار محول MPO: إطار عمل من 6 خطوات؟

بدلاً من الاختيار حسب الشكل، انتقل إلى أسفل القناة بالترتيب:

1. قم بتأكيد نوع الرابط.هل هو رابط MPO-إلى-MPO مباشر، أم أشرطة تغذية قناة MPO التي تنطلق إلى LC؟
2. تأكيد واجهة جهاز الإرسال والاستقبال.لاحظ عدد الألياف والموصل، على سبيل المثال 100G-SR4 عند 8 ألياف، أو 400G-SR8 عند 16 ليفًا وغالبًا APC.
3. تأكيد عدد ألياف الجذع.MPO-8، 12، 16، أو 24؛ يجب أن يتطابق المحول معه.
4. تأكيد الكاسيت مقابل المباشر.تقوم الأشرطة بتعيين رسم الخرائط القطبية لك. يعمل الرابط المباشر على دفع القطبية إلى صندوق السيارة وأسلاك التصحيح، لذا تتحمل المسؤولية بنفسك.
5. تأكيد التوجه الرئيسي والإسكان.مفتاح-لأعلى للمفتاح-لأسفل أو مفتاح-لأعلى للمفتاح-لطريقتك، وذو حواف أو بدون حواف للوحة الخاصة بك.
6. تأكيد خسارة الميزانية والنظافة.اختر درجة الإدراج-الخسارة التي تحتاجها ميزانية الارتباط، وخطط لفحصها وتنظيفها قبل التزاوج.

إذا تركت لك الخطوات من 1 إلى 5 أكثر من عدد واحد للتخزين، فيمكن لمحول التنسيقات المتعددة-تبسيط الرف، ولكن فقط بعد تسوية هذه الخطوات فعليًا.

مثال: اختيار محول للوحة تصحيح مركز البيانات

لنفترض أنك تقوم بتوصيل 24- من الألياف OM4 MPO على لوحة 1U وتقسيمها إلى LC مزدوج لمحولات 100G-SR4. موصلات صندوق السيارة أنثى، وموصلات الكاسيت MPO ذكر، لذا فإن محول MPO القياسي يتزاوج مع عدم وجود تعارض بين الجنسين. لقد قمت بالتوحيد القياسي على الطريقة ب، لذا فإن الأشرطة وصندوق الأمتعة من النوع ب وتتوافق الموصلات مع المفتاح-حتى المفتاح-الأعلى؛ يجب على المحول ببساطة أن يدعم هذا الاتجاه وتنسيق عدد الألياف-الذي يستخدمه الكاسيت. اخترت محولات بدون حواف لأن اللوحة عبارة عن أداة كثيفة التصميم-، ومبيت مائي لأن الألياف هي OM4، ودرجة خسارة منخفضة لأن القناة تنفق الميزانية بالفعل على اثنين من رفاق الكاسيت. قبل الترقيع، عليك فحص كل الطويق. لا شيء من هذا غريب، ولكن تخطي فحص القطبية وستقوم اللوحة بأكملها بالإرسال بهدوء إلى الإرسال.

قائمة التحقق من مواصفات محول MPO لطلب عرض الأسعار

عند إرسال طلب عرض أسعار، قم بإعطاء المورد هذه التفاصيل حتى يتم شحن الجزء الصحيح في المرة الأولى:

• عدد الألياف: 8F، 12F، 16F، أو 24F
• نوع الألياف: الوضع الفردي (OS2) أو الوضع المتعدد (OM3، OM4، OM5)
• نوع القطبية: A، B، أو C
• اتجاه المفتاح: مفتاح-لأعلى حتى مفتاح-لأسفل، أو مفتاح-لأعلى حتى مفتاح-لأعلى
• جنس الموصل المستخدم في الرابط
• السكن: ذات حواف أو عديمة الحواف
• اللون ومواد الإسكان
• نطاق درجة حرارة التشغيل
• إدراج-درجة الخسارة أو الارتباط-هدف الميزانية
• توافق أغطية الغبار ولوحة المحول أو قطع اللوحة
• الامتثال مثل RoHS، بالإضافة إلى تقرير الاختبار

يزيل مخطط الكابلات القصير بجانب هذه القائمة معظم الأجزاء الخلفية-والأمامية.

افحص ونظف قبل أن تتزاوج

تعمل حلقة MPO على تجميع العديد من الوجوه الطرفية في سطح واحد، بحيث يمكن لنقطة واحدة أن تزيل أكثر من قناة واحدة. في الحلقات المكونة من 16 و24 ليفًا، يؤدي اختلاف الارتفاع عبر الألياف إلى جعل التنظيف الموحد أكثر صعوبة، ولهذا السبب فإن القاعدة هي الفحص والتنظيف ثم الفحص مرة أخرى. يظهر التلوث كفقد أعلى للإدراج، وانعكاس أعلى، وروابط متقطعة يكون تتبعها بطيئًا في اللوحة الكثيفة. استخدم أدوات فحص وتنظيف MPO المناسبة واتبع الصوتنهاية-ممارسة فحص الوجهقبل كل رفيقة. ملاحظاتنا على

التعامل مع وصلات MPOتغطية تكاليف الرعاية اليومية-حتى-الرعاية النهارية التي تحافظ على نظافة الوجه في المقام الأول.

الأخطاء الشائعة وما هي تكلفتها

• تجاهل القطبية.الأجزاء مناسبة، لكن الإرسال يهبط على الإرسال. الرابط مظلم، وتضيع الوقت في تتبع الاتصال الذي يبدو صحيحًا فعليًا.
• التعامل مع MPO وMTP على أنهما متماثلان في الجودة.كلاهما رفيق، لكن الخسارة والمتانة تختلفان. بافتراض أن التكافؤ يمكن أن يؤدي بهدوء إلى تفجير ميزانية الارتباط الضيق.
• الشراء على اللون وحده.لا تؤكد Aqua الدرجة أو القطبية أو التلميع. ورقة البيانات تفعل ذلك.
• نسيان الجنس.لن تتم محاذاة الموصلين المثبتين أو الموصلين غير المثبتين، وقد يؤدي فرضهما إلى خدش وجوه النهاية.
• لا توجد خطة الترقية.إن المحول وصندوق الأمتعة الذي تم اختياره لهذا اليوم فقط قد لا يعودان إلى 400 جيجا أو 800 جيجا في وقت لاحق.

خاتمة

يعد محول MPO جزءًا صغيرًا له مهمة كبيرة: الحفاظ على محاذاة موصلين من الألياف المتعددة-حتى يعمل الرابط في المرة الأولى. احصل على عدد الألياف والقطبية والجنس ونوع الألياف والإسكان بشكل صحيح، وقم بتأكيدها وفقًا لمعايير الواجهة والقطبية بدلاً من الشراء على المظهر. إذا كنت تبحث عن مشروع MPO/MTP، فأرسل للمورد الخاص بك عدد الألياف ونوع القطبية واتجاه المفتاح ونمط السكن ومخطط الكابلات مقدمًا. هذا هو أسرع طريق إلى اليمينمحول MPOوتجميعات الكابلات المطابقة لشبكتك.
