أنواع مقسمات PLC

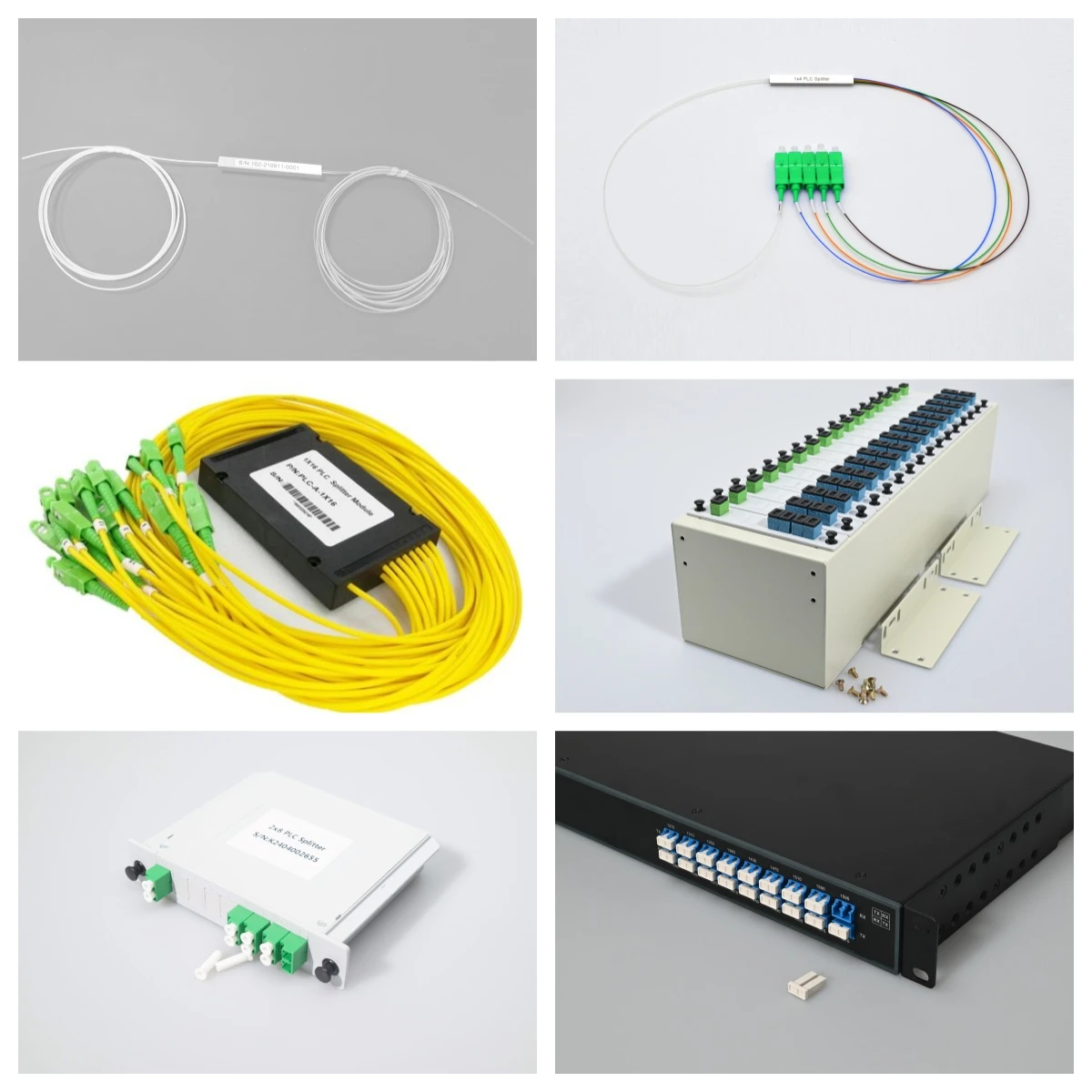

يتم تصنيف أنواع مقسمات PLC بشكل أساسي وفقًا لطرق التغليف المختلفة، بما في ذلك نوع الجهاز، والتعبئة الدقيقة، وتغليف الصناديق (ABS، LGX)، ونوع التوصيل-، والمثبت على حامل، والمثبت على الحائط، وما إلى ذلك.
هيكل الجهاز
إن الموزع البصري PLC من نوع الألياف العارية يترك الألياف العارية في جميع الأطراف. مناسبة بشكل أساسي للمناسبات التي لا يكون فيها التفكيك متكررًا، مثل صناديق توصيل الكابلات، ولوحات توزيع الألياف الضوئية، وما إلى ذلك.
هيكل التغليف الجزئي
يتم تغليف المقسمات الضوئية المصغرة في أنابيب فولاذية مصغرة ويمكن تقسيمها إلى تلك التي تحتوي على ألياف رأس وذيل متصلة وتلك التي لا تحتوي على ألياف رأس وذيل متصلة. تأتي الموصلات عادةً في أنواع SC، وLC، وFC، وST. يمكن تركيبها في صناديق توصيل كابلات الألياف الضوئية، وصناديق الوحدات، وصناديق التوزيع.
ABS صندوق نوع PLC الخائن
تعد المقسمات المعبأة في الصناديق هي النوع الأكثر استخدامًا حاليًا من قبل العديد من المشغلين، حيث تتميز عبوات ABS بأنها مدمجة وأكثر مرونة في التطبيق.
LGX نوع PLC الخائن
تقوم LGX بتغليف جهاز التقسيم البصري في صندوق معدني صغير، والذي يمكن تركيبه في إطار 1U/2U/3U مقاس 19 بوصة. تتميز أطراف الإدخال والإخراج ببنية ألياف ذيلية، مما يجعل من السهل الاتصال بمحولات لوحة ODF وتوفير الوقت. إن التصميم المدمج والصغير لـ LGX هو التوصيل والتشغيل، مما يجعل من السهل تثبيته في صناديق توزيع الألياف الضوئية، وإطارات ODF الفرعية، وصناديق أطراف الألياف الضوئية، وصناديق توصيل كابلات الألياف الضوئية.
قم بتوصيل الفاصل PLC
يتم تثبيت القابس -في جهاز تقسيم PLC وتثبيته في صندوق التوصيل-، وتشمل أنواع الواجهات SC/FC/LC، وما إلى ذلك. وهو مناسب بشكل أساسي للممرات أو نقاط التوزيع الخارجية في وضع الوصول إلى FTTH، وعادةً ما يتم تثبيته في صناديق FTTH المثبتة على الحائط. يتم استخدام مقسمات PLC 1X4، 8، 16، 32، و2X8، 16، 32 شائعة الاستخدام كصواني توصيل للتثبيت في هيكل خاص بالعميل، خاصة في صناديق الردهة.
فاصل PLC مثبت على الرف
تم تصميم المقسمات الضوئية المثبتة على حامل للتركيب القياسي للخزانة مقاس 19 بوصة ويمكن أن تلبي متطلبات كثافة الأسلاك العالية لمراكز البيانات أو غرف الخوادم. يتم تعبئتها بشكل عام في صناديق معدنية وسهلة التركيب في هندسة الألياف الضوئية، مما يوفر حماية جيدة لأجهزة مقسم PLC. هناك العديد من واجهات تثبيت المحول مثل موصلات SC أو LC أو FC أو ST. تستخدم المقسمات الضوئية المثبتة على الحامل على نطاق واسع في مشاريع FTTX، وأنظمة تلفزيون الكابل، ومراكز اتصالات البيانات.
