يعمل إطار التوزيع البصري (ODF) كوحدة إدارة مركزية للألياف في أنظمة الكابلات الهيكلية. فهو يتعامل مع إنهاء الألياف، والربط، والتوجيه، والحماية، والاتصال المتقاطع - -، كل ذلك ضمن حاوية واحدة. سواء كنت تقوم ببناء مكتب مركزي للاتصالات، أو تجهيز مركز بيانات، أو نشر شبكة وصول FTTH، أو ترقية العمود الفقري للمؤسسة، فإن ODF هو المكان الذي تنتقل فيه كابلات الألياف الواردة إلى اتصالات منظمة وقابلة للصيانة.
يغطي هذا الدليل ما هو ODF، وكيف يعمل، وما هي المكونات التي يحتوي عليها، والأنواع الرئيسية المتاحة، وأين يتم استخدامه، وكيفية مقارنته بـلوحة تصحيح الألياف، وكيفية اختيار المناسب لمشروعك.

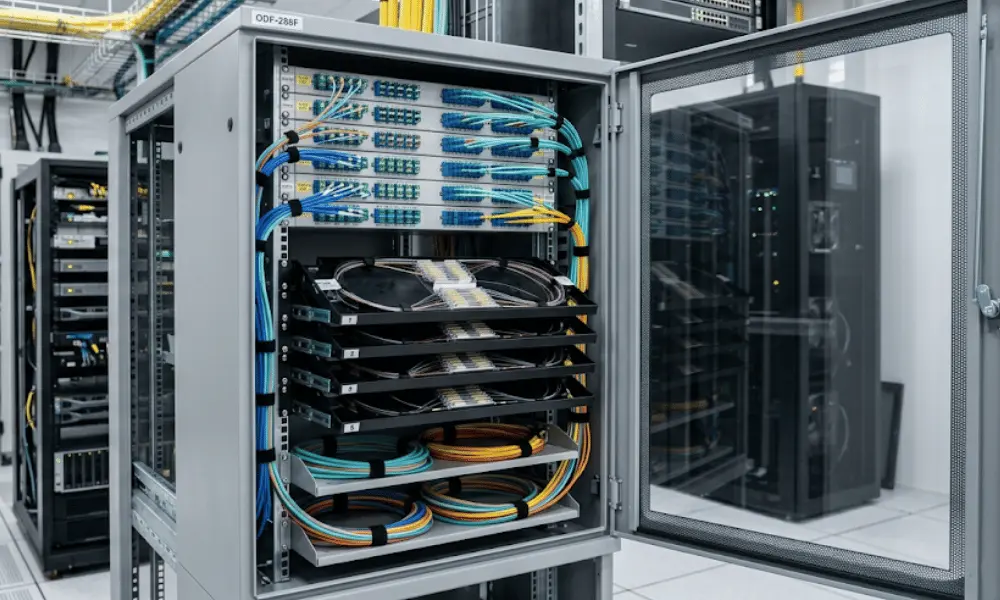

ما هو إطار التوزيع البصري (ODF)؟
إطار التوزيع البصري عبارة عن حاوية إدارة ألياف سلبية مصممة لتوفير واجهة منظمة بين كابلات الألياف النباتية الخارجية (OSP) والألياف الأساسية ومعدات الشبكة الداخلية. فهو يدمج العديد من الوظائف المهمة: إدخال الكابل وتثبيته، وربط الألياف أو إنهائها، والتصحيح القائم على المحول-، وإدارة نصف القطر والتوجيه والانحناء-، والحماية المادية لوصلات الألياف.
على عكس لوحة التصحيح البسيطة التي تقدم فقط منافذ موصلة، تم تصميم ODF لإدارة دورة الحياة الكاملة لرابط الألياف - من لحظة تجريد غلاف الكابل وتأمين أعضاء القوة، من خلال الربط أو الإنهاء، وصولاً إلى اتصال سلك التصحيح الذي يرتبط بالمعدات النشطة أو التوزيع النهائي.
في أطر الكابلات المنظمة مثلأنسي/تيا-568ومعايير تثبيت BICSI، يشغل ODF موقعًا محددًا في التسلسل الهرمي للكبلات - عادةً في منشأة المدخل، أو غرفة المعدات، أو منطقة التوزيع الرئيسية - حيث يعمل كنقطة إدارة أساسية للبنية التحتية للألياف الضوئية.

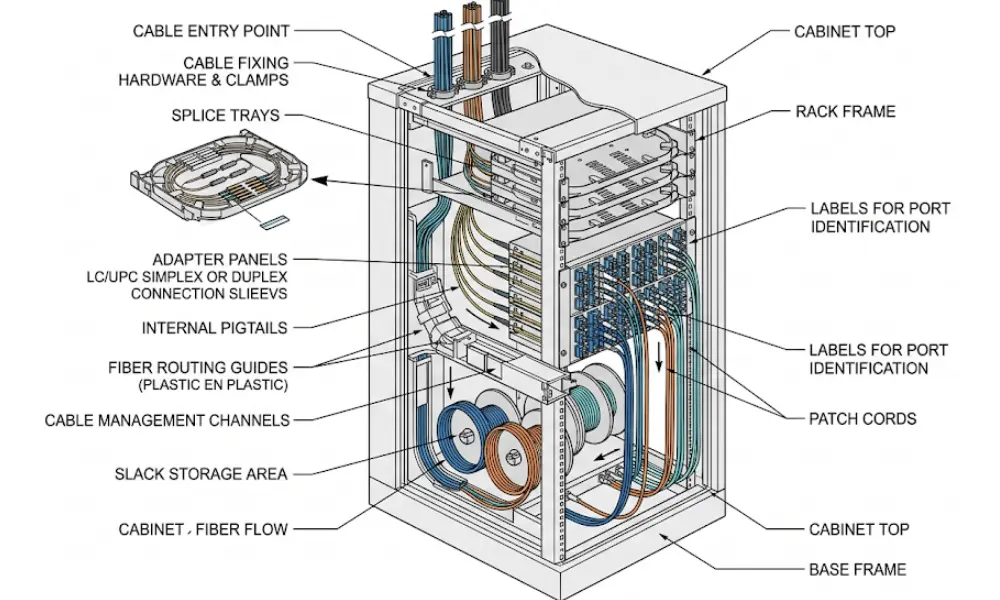

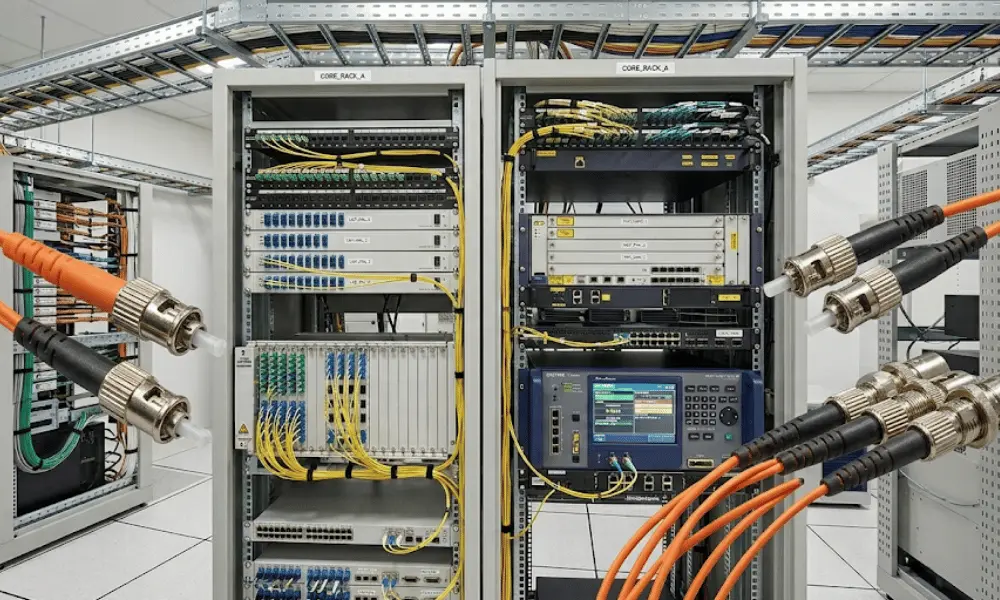

المكونات الرئيسية داخل ODF
يساعد فهم ما يدخل في ODF في تفسير سبب اختلاف أدائه عن لوحة التصحيح الأساسية. يشتمل ODF النموذجي على المكونات الوظيفية التالية:
إدخال الكابلات وتثبيت الأجهزة.
يتم تثبيت الكابل الوارد في الإطار بحيث يتم تأمين الغلاف وأعضاء القوة (خيوط الأراميد أو الفولاذ) والأنابيب العازلة ميكانيكيًا. وهذا يمنع قوى السحب الخارجية من الوصول إلى الألياف الفردية بالداخل.
صواني لصق.
هذه تحمل وتحمي وصلات الاندماج أو التوصيلات الميكانيكية حيث يتم ربط الألياف الواردةأسلاك التوصيل المصنوعة من الألياف. يدير كل صينية عادةً 12 أو 24 وصلة ويحافظ على الحد الأدنى من نصف قطر الانحناء المطلوب من قبل الشركة المصنعة للألياف.
لوحات المحول.
المحولات - والتي تسمى أيضًا المقرنات - هي واجهة التزاوج حيث تلتقي الضفائرحبال التصحيح. يحدد نوع المحول (LC، SC، FC، ST) كثافة المنفذ وتوافقه مع المعدات الموجودة.محولات الألياف الضوئيةيتم تركيبها على لوحات تنزلق أو تتأرجح للخارج للوصول إلى الصيانة.
أدلة توجيه الألياف وأحواضها.
تقوم قنوات التوجيه الداخلية بتوجيه الألياف من منطقة الوصلة إلى لوحة المحول مع الحفاظ على نصف قطر الانحناء المناسب والفصل بين مسارات الألياف الواردة والصادرة.
منطقة تخزين الركود.
يتم لف طول الألياف الزائد وتخزينه داخل الإطار. يعد هذا الاحتياطي أمرًا بالغ الأهمية لعمليات إعادة التوصيل-المستقبلية، أو استبدال الموصل، أو إعادة التوجيه دون سحب كابل جديد.
في عمليات النشر الحقيقية، غالبًا ما يكون تخطيط علبة الوصلات وتصميم مسار التوجيه أكثر أهمية من عدد المنافذ الأولية. سيوفر ODF مع التوجيه الداخلي النظيف وسهولة الوصول إلى الدرج ساعات من وقت الصيانة طوال فترة الخدمة مقارنة بوحدة أرخص ذات مساحة داخلية ضيقة.
كيف يعمل ODF في شبكة الألياف؟
يوجد ODF عند نقطة انتقال - عادةً حيث يدخل كبل المحطة الخارجي أو الكبل الأساسي إلى المبنى أو الأرضية أو منطقة المعدات ويحتاج إلى تحويله إلى اتصالات يمكن التحكم فيها وتصحيحها.

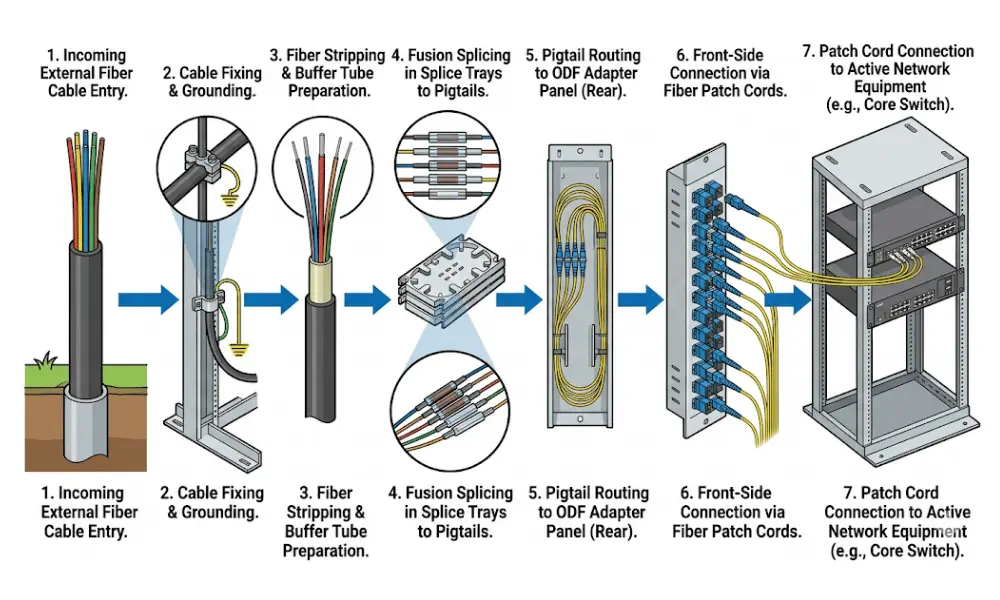

تتبع عملية العمل تسلسلاً منطقيًا. أولاً، يدخل كابل الألياف الوارد من خلال منفذ مغلق في الجزء السفلي أو الخلفي من الإطار ويتم تثبيته بقوس تثبيت الكابل. يتم تجريد غلاف الكابل للخلف، ويتم توجيه أنابيب الألياف الفردية إلى صواني التوصيل. داخل كل صينية، يتم دمج الألياف العارية وربطها بضفائر - أطوال قصيرة من الألياف-منتهية مسبقًا بـموصل الألياف الضوئيةعلى نهاية واحدة. يتم توجيه الأطراف الموصلة لتلك الضفائر عبر القنوات الداخلية ويتم توصيلها بمحولات مثبتة على اللوحة الأمامية. من الجانب الآخر من تلك المحولات،حبال التصحيحقم بالتوصيل بالمعدات النشطة أو إطار توزيع آخر أو صندوق طرفي سفلي.
يوفر هذا الترتيب للفنيين موقعًا واحدًا منظمًا لإجراء -اتصالات متقاطعة واختبار الألياف الفردية وعزل الأخطاء وإعادة تكوين الوصلات - دون إزعاج محطة الكابلات الدائمة. في العديد من التركيبات، يكون ODF هو النقطة الأخيرة التي تتم فيها إدارة الألياف الأساسية فعليًا قبل أن تصل الإشارات إلى المحولات أو أجهزة التوجيه أو أطراف الخطوط الضوئية.

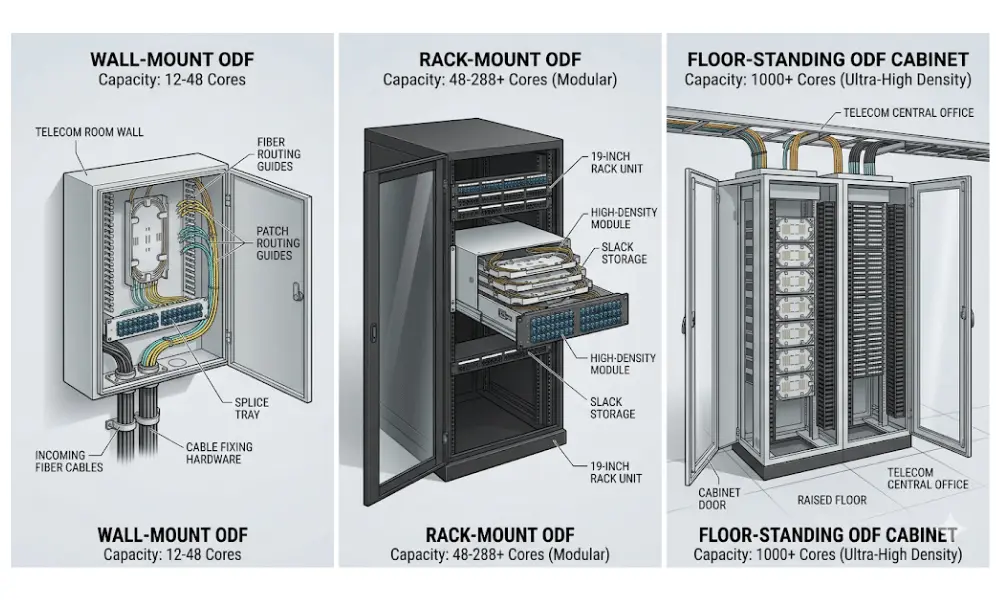

الأنواع الشائعة لإطارات التوزيع البصري
يتم تصنيف ODFs بشكل أساسي عن طريق طريقة التركيب، والتي بدورها تحدد حجمها الفعلي وسعة الألياف وبيئة النشر المقصودة. الأنواع الثلاثة الرئيسية هي التثبيت على الحائط-، والتركيب على حامل-، والتركيب على الأرض-.
الجدار-تركيب ODF
إن تركيب ODF على الحائط- عبارة عن حاوية مدمجة يتم تثبيتها مباشرة على سطح الجدار. إنه مصمم للمواقع التي لا تتوفر فيها مساحة الرف أو حيث يكون عدد الألياف منخفضًا نسبيًا - يصل عادةً إلى 24 أو 48 أليافًا.
تعد وحدات التثبيت على الحائط-شائعة في غرف الاتصالات الصغيرة، ونقاط توزيع الممرات، ورافعات المباني السكنية، وسيناريوهات توزيع FTTH الخفيفة. إنها تعمل بشكل جيد عندما يكون موقع التثبيت ذو مساحة أرضية محدودة ولكن مساحة كافية على الحائط. تتمثل المفاضلة- في أن الوصول الخلفي مقيد بمجرد تركيب الوحدة، لذلك يجب تخطيط اتجاه دخول الكابل واتجاه الدرج قبل التثبيت. في المشاريع التحديثية، غالبًا ما تصبح مساحة الجدار والمساحة الخلفية قيودًا أكبر من عدد الألياف.
حامل-تركيب ODF
يتم تثبيت حامل -ODF في حامل معدات قياسي مقاس 19-بوصة، وهو نفس النوع المستخدم للمحولات والخوادم ولوحات التصحيح. وهو متوفر بارتفاعات مختلفة - عادةً 1U أو 2U أو 4U - ويدعم لوحات المحول المعيارية التي يمكن تبديلها أو ترقيتها.
هذا النوع هو الأكثر استخدامًا على نطاق واسع في شبكات المؤسسات وخزائن مركز البيانات وعمليات نشر الكابلات المنظمة. ميزته الرئيسية هي التكامل: فهو يشارك مساحة الحامل مع أجهزة الشبكة الأخرى، ويبسط توجيه الكابل بين ODF والمعدات النشطة، ويدعم توسيع السعة المتزايدة عن طريق إضافة وحدات. تعد وحدات ODF المثبتة على حامل - خيارًا عمليًا للمشروعات التي يتراوح عددها بين 12 إلى 144 أليافًا لكل وحدة، على الرغم من أن الإصدارات ذات الكثافة العالية- يمكنها دعم المزيد. بالنسبة للعديد من المشروعات، يعتمد الاختيار بين تركيب الحامل والتركيب على الأرضية- على ما إذا كان نقل الألياف يحدث داخل خزانة موجودة أو في غرفة توزيع مخصصة.
الأرضية-ODF الدائمة
إن ODF-المثبت على الأرض عبارة عن خزانة قائمة بذاتها-يتراوح عرضها غالبًا من 600 مم إلى 800 مم، وهي مصممة لإدارة الألياف ذات السعة العالية-. يمكن لهذه الوحدات التعامل مع مئات أو حتى أكثر من ألف من الألياف وهي شائعة في مكاتب الاتصالات المركزية، وغرف مواقع النقل المشتركة-، ونقاط التجميع الأساسية-الكبيرة الحجم.
توفر الإطارات الأرضية- أكبر مساحة داخلية لصواني التوصيل وقنوات التوجيه والتخزين البطيء. وهي توفر عادةً إمكانية الوصول الأمامي والخلفي، وهو أمر ضروري عندما يحتاج الفنيون إلى العمل على مداخل الكابلات ولوحات المحولات في وقت واحد. العيب هو البصمة - فهي تتطلب مساحة أرضية مخصصة، وتهوية مناسبة، وعادةً ما تكون مسارات دخول الكابلات علوية أو تحت الأرضية.
مقارنة نوع ODF
| ميزة | الجدار-تركيب ODF | حامل-تركيب ODF | الأرضية-ODF الدائمة |
|---|---|---|---|
| سعة الألياف النموذجية | 12-48 ألياف | 12–144+ ألياف | 144–1،000+ ألياف |
| تصاعد | سطح الجدار | رف 19 بوصة | الوقوف حرًا-على الأرض |
| أفضل بيئة | غرف صغيرة، ممرات، بناء الناهضون | رفوف المؤسسات، وخزائن مركز البيانات | المكاتب المركزية، وغرف الناقل، ومحاور العمود الفقري |
| الوصول الخلفي | محدودة بعد التركيب | يعتمد على عمق الرف والتخطيط | الوصول الأمامي والخلفي الكامل |
| توسع | محدود | وحدات (إضافة لوحات) | عالية (إطارات فرعية متعددة-) |
| متطلبات المساحة | الحد الأدنى من مساحة الجدار | مساحة الرف المشتركة | بصمة أرضية مخصصة |

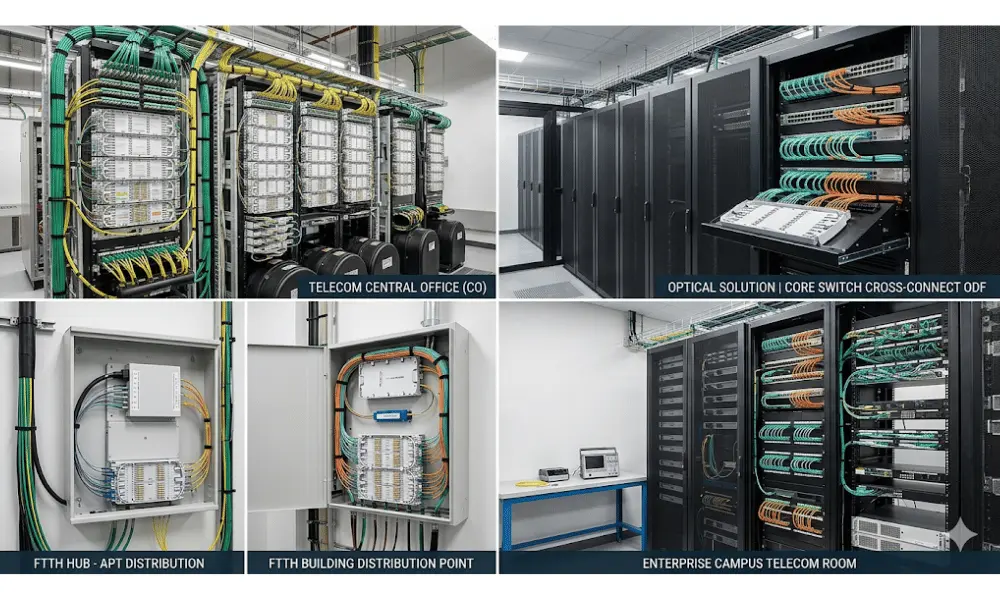

أين يتم استخدام ODFs؟
تظهر ملفات ODF في أي مكان تحتاج فيه كابلات الألياف إلى إنهاء منظم وحماية مادية واتصال متقاطع منظم. يختلف النشر المحدد حسب طبقة الشبكة.
مكاتب الاتصالات المركزية وغرف الناقل
في بيئات الاتصالات، تقوم ODFs بإدارة كميات كبيرة من ألياف الجذع والتغذية الواردة. إنها توفر نقطة إنهاء منظمة حيث تلتقي الألياف النباتية الخارجية بمعدات التحويل والنقل الداخلية. تهيمن ODFs- الدائمة على هذه المواقع نظرًا لأن عدد الألياف يمكن أن يتجاوز بسهولة عدة مئات من النوى، وتعد الإدارة المركزية للربط والتصحيح وعزل الأخطاء أمرًا ضروريًا.
مراكز البيانات وغرف الخادم
تعتمد البنية التحتية للألياف في مركز البيانات على ODFs لتنظيم الروابط الأساسية بين الغرف أو القاعات أو المباني، وإدارة التوصيلات البينية بين الخزانات. يعد توجيه الألياف النظيفة وكثافة المنافذ العالية والوصول السريع للصيانة من الأولويات. تُعد وحدات ODF المثبتة على حامل - الاختيار القياسي لأنها تتناسب مع نفس النظام البيئي للخزانة مثل المحولات والخوادم. في البيئات عالية الكثافة-، اختر المحولات التي تعمل على زيادة عدد المنافذ إلى الحد الأقصى لكل وحدة حامل - مثلموصلات LC المزدوجةأوموصلات MPO/MTPيؤثر - بشكل مباشر على عدد الألياف التي تناسب كل إطار.
FTTH وشبكات الوصول
في الألياف الضوئية-إلى-عمليات النشر المنزلية-، يتم استخدام ODFs في جانب محطة الخط البصري (OLT) وفي نقاط التوزيع على مستوى المبنى-. يقومون بإنهاء كابلات التغذية من المكتب المركزي وتوزيع الألياف عليهمقسمات PLCأو مباشرة إلى كابلات إسقاط المشترك. تعد وحدات ODF المثبتة على الحائط-أو الحامل الصغير- شائعة عند نقاط دخول المبنى، بينماصناديق طرفية من الألياف الضوئيةالتعامل مع توزيع آخر-متر على الوحدات الفردية. يؤدي اختيار ODF المناسب في مرحلة توزيع FTTH إلى تبسيط عملية تنشيط المشترك وتقليل دوران الشاحنات لأغراض الصيانة.
روابط العمود الفقري للمؤسسات والحرم الجامعي
في مباني المكاتب والحرم الجامعي والمرافق الصناعية، تقوم ODFs بإدارة الألياف الأساسية التي تربط مرافق مدخل المبنى بنقاط التوزيع على مستوى الأرضية-أو المنطقة-. تستخدم عمليات النشر هذه عادةً وحدات ODF- مثبتة على حامل في غرف الاتصالات بكل طابق، مع توصيل ألياف الحرم الجامعي الواردة إلى أسلاك التوصيل المصنوعة وربطها بمعدات التوزيع الأفقية.

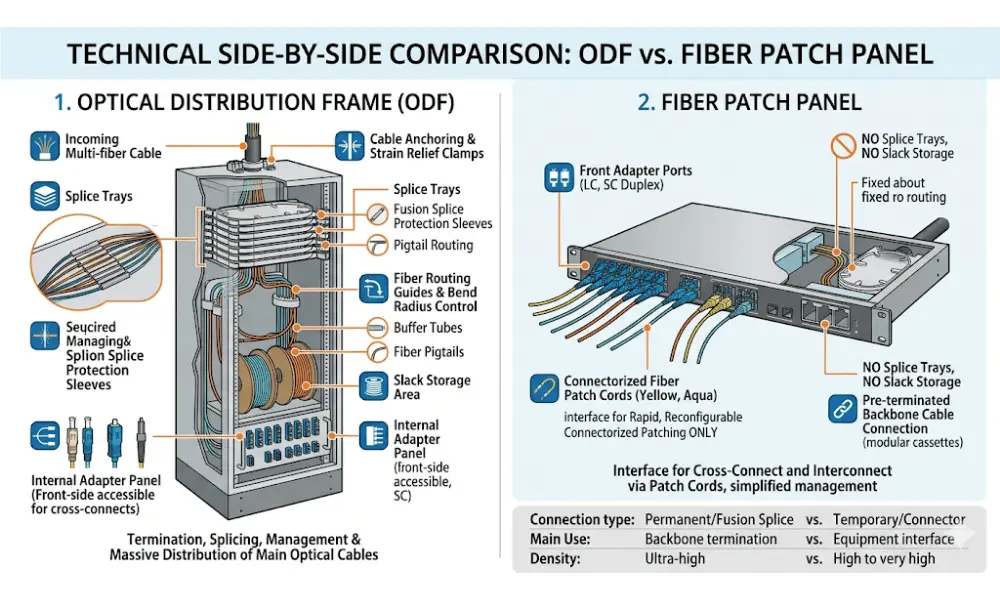

ODF مقابل لوحة تصحيح الألياف: ما الفرق؟
يعد هذا أحد الأسئلة الأكثر بحثًا في تخطيط البنية التحتية للألياف، والارتباك أمر مفهوم - يقدم كلا الجهازين صفوفًا من محولات الألياف على اللوحة الأمامية. الفرق يكمن في ما يحدث خلف تلك اللوحة. تمت تغطية مقارنة مفصلة فيODF مقابل لوحة التصحيح: الاختلافات في شبكات الألياف الضوئيةولكن هنا هو الملخص العملي.
| وجه | إطار التوزيع البصري (ODF) | لوحة تصحيح الألياف |
|---|---|---|
| الوظيفة الأساسية | الربط والإنهاء والحماية والتوزيع | الترقيع والتنظيم الموصل |
| إدارة دخول الكابلات | دعامة تثبيت كاملة وتثبيت عضو القوة | قد يفتقر مدخل الكابل الأساسي إلى التثبيت الكامل |
| قدرة لصق | صواني لصق متكاملة للانصهار أو التوصيلات الميكانيكية | في كثير من الأحيان لا شيء أو الحد الأدنى |
| تخزين الركود | منطقة الركود الداخلية المخصصة | محدودة أو خارجية |
| موقع نموذجي | مرفق المدخل، العمود الفقري الانتقالي، المكتب المركزي | تصحيح مستوى-الجانب والخزانة-على مستوى المعدات |
| قدرة الألياف | متوسطة إلى عالية جدًا | منخفضة إلى متوسطة |
في العديد من تركيبات الكابلات الهيكلية، يتم استخدام كلاهما معًا. يتعامل ODF مع الإدخال الأساسي - حيث يتم ربط كابل المحطة الخارجي وحمايته وتوزيعه - بينمالوحات التصحيحالتعامل مع التوصيلات الجانبية للمعدات-حيث ترتبط أسلاك التصحيح المنتهية مسبقًا بالمحولات وأجهزة الإرسال والاستقبال.
دليل القرار السريع:إذا كان مشروعك يشتمل على كابل وارد-غير منتهي يحتاج إلى الربط والحماية المادية، فأنت بحاجة إلى ODF. إذا كانت الألياف موصلة بالفعل وتحتاج فقط إلى واجهة ترقيع أنيقة، فإن لوحة التصحيح تكون كافية. إذا توفر كلا الشرطين في نفس الموقع، فاستخدم كلا - أحدهما في جانب العمود الفقري والآخر في جانب المعدات.

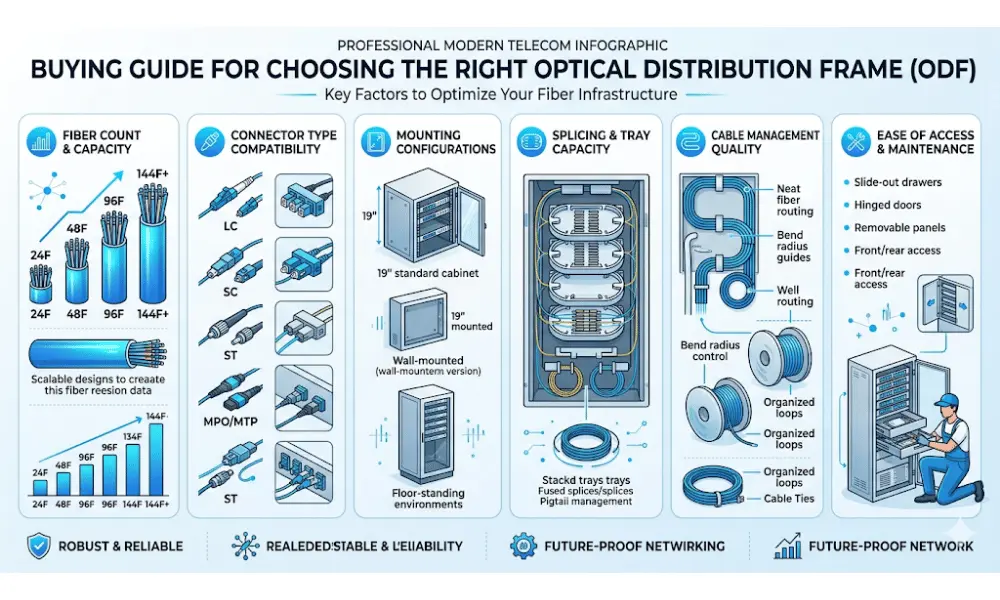

كيفية اختيار ODF المناسب
لا يقتصر تحديد ODF على اختيار عدد المنافذ الصحيح فقط. يتضمن القرار عدة عوامل مترابطة، وقد يؤدي تجاهل أي منها إلى حدوث مشكلات في التثبيت أو عمليات استبدال مكلفة لاحقًا.
1. عدد الألياف الحالي والمخطط له
ابدأ بعدد نوى الألياف التي تحتاج إلى إنهائها اليوم، ثم قم بإضافة السعة للنمو المخطط له. المبدأ التوجيهي المشترك هو توفير سعة إضافية بنسبة 30-50% بما يتجاوز المتطلبات الحالية. على سبيل المثال، إذا كان العمود الفقري للمبنى يحتاج إلى 48 أليافًا الآن، فإن تحديد ODF الذي يدعم 72 أليافًا يتجنب استبدال الإطار بأكمله عند إضافة كابل ثانٍ.
2. نوع الموصل والمحول
يجب أن تتطابق واجهة المحول مع نوع الموصل المستخدم في شبكتك.موصلات LCهي الاختيار الأكثر شيوعًا للتطبيقات ذات الوضع الفردي-الفردي-والتطبيقات متعددة الأوضاع ذات الكثافة العالية نظرًا لأن عامل شكلها الصغير يسمح بعدد أكبر من المنافذ لكل لوحة.موصلات SCتظل مستخدمة على نطاق واسع في FTTH والكابلات الهيكلية الأقدم.موصلات FCتظهر في بعض بيئات الاتصالات والاختبار، بينماموصلات STتم العثور عليها في المنشآت القديمة. إن تأكيد توافق المحول قبل الشراء يمنع إعادة العمل الميداني. الالنوع البولندي - PC أو UPC أو APC- مهم أيضًا، خاصة في شبكات PON وCATV حيث تكون موصلات APC مطلوبة لتقليل الانعكاس الخلفي-.
3. طريقة التركيب والمساحة المتوفرة
البيئة المادية عادة ما تضيق الاختيار قبل أي عامل آخر. قم بقياس مساحة الجدار المتوفرة أو وحدات الأرفف أو مساحة الأرضية أولاً. في العديد من الحالات، يكون قرار التثبيت واضحًا ومباشرًا: إذا كان لديك حامل مقاس 19-بوصة، فاستخدم حامل-تركيب ODF؛ إذا كان لديك مساحة على الحائط فقط، فاستخدم حامل الحائط-؛ إذا تجاوز عدد الألياف ما يمكن لوحدات التركيب على حامل-التعامل معه، ففكر في استخدام وحدة الوقوف الأرضية-. تحقق أيضًا من اتجاه دخول الكابل - العلوي أو السفلي أو الجانبي - وتأكد من وجود مسافة كافية لثني الكابل ووصول الفني.
4. لصق سعة الدرج والوصول إليه
يجب أن تستوعب كل صينية لصق عدد الألياف الموجودة في الكابل الذي يتم إنهاؤه. تحتوي الصواني القياسية على 12 أو 24 وصلة. تأكد من أن ODF يحتوي على فتحات صينية كافية لجميع إدخالات الكبلات، وتحقق من إمكانية الوصول إلى الأدراج بشكل مستقل - حيث يجب ألا يؤدي سحب درج واحد إلى إزعاج الوصلات المجاورة. في بيئات الصيانة-الثقيلة، توفر تصميمات الصواني المتأرجحة للخارج أو المنزلقة وقتًا كبيرًا مقارنة بالأدراج الثابتة.
5. جودة الحماية وإدارة الكابلات
انظر إلى ما هو أبعد من عدد المنافذ. تحقق من وجود أقواس تثبيت الكابلات المناسبة، وثني قنوات التوجيه المتوافقة مع -نصف القطر-، وفصل الألياف بين المسارات الواردة والصادرة، ومساحة تخزين كافية. التركيب كابلات الألياف الضوئيةتصبح العملية أسهل وأكثر موثوقية عندما يوفر ODF{0}}إدارة مدمجة لكل مرحلة من مسار الألياف.
6. اعتبارات الصيانة والتوسعة
اسأل ما إذا كان ODF يدعم لوحات المحول المعيارية حتى تتمكن من تغيير أنواع الموصلات أو إضافة منافذ دون استبدال الإطار. يعد الوصول الأمامي والخلفي مهمًا في عمليات التثبيت عالية الكثافة- - إذا لم يتمكن الفنيون من الوصول إلى الموصلات وأدراج التوصيل بسهولة، فإن كل حركة أو إضافة أو تغيير تصبح أبطأ وأكثر خطورة. إن ODF-المصمم جيدًا يدفع تكاليف العمالة المنخفضة أثناء مرحلة التشغيل.
الأخطاء الشائعة في اختيار ODF
تؤدي العديد من الأخطاء المتكررة إلى إعادة العمل التي يمكن تجنبها أو الاستبدال المبكر.
الشراء بالسعر وحده.قد يستخدم -ODF الأقل تكلفة فولاذًا أقل سمكًا، أو يحتوي على توجيه داخلي أكثر إحكامًا، أو يفتقر إلى أدلة صينية التوصيل المناسبة. غالبًا ما تكلف هذه الوفورات تكاليف أكبر في أعمال التركيب والصيانة المستقبلية.
إهمال النمو المستقبلي.إن ODF الذي يتطابق تمامًا مع عدد الألياف اليوم لا يوفر مجالًا للتوسع. عند الحاجة إلى كابل ثانٍ أو اتصالات إضافية للمشترك، قد تحتاج الوحدة بأكملها إلى استبدال - وهي نتيجة أكثر تكلفة بكثير من توفير سعة احتياطية مقدمًا.
التقليل من الوصول إلى الصيانة.تعد كثافة المنافذ العالية أمرًا جذابًا على الورق، ولكن إذا لم يتمكن الفني من تنظيف الموصل، أو استبدال الضفيرة، أو إعادة-ربط الألياف دون إزعاج الاتصالات المجاورة، فإن الكثافة تصبح عائقًا. تأكد دائمًا من إمكانية الوصول إلى الدرج وتباعد المحول والمساحة الداخلية في ظل الظروف الحقيقية.
الخلط بين ODF ولوحة التصحيح الأساسية.إذا كان مشروعك يتطلب تثبيت الكابل وإدارة الوصلات وحماية مستوى العمود الفقري-، فإن لوحة التصحيح الموصلة-فقط لن تلبي هذه الاحتياجات. هذا الارتباك شائع بشكل خاص فيشراء المكونات السلبية FTTH، حيث يتم أحيانًا دمج أدوار ODFs وإغلاق الوصلات ولوحات التصحيح في قوائم المنتجات.
عدم التحقق من توافق طلاء الموصل.يؤدي خلط محولات UPC وAPC، أو استخدام نوع تلميع خاطئ لنشر PON، إلى ظهور مشكلات فقدان الإرجاع التي يمكن أن تؤدي إلى انخفاض أداء الشبكة. تأكد من المعيار البولندية لكل موضع محول قبل الطلب. لمزيد من التفاصيل، انظرأنواع تلميع PC مقابل UPC وAPC.

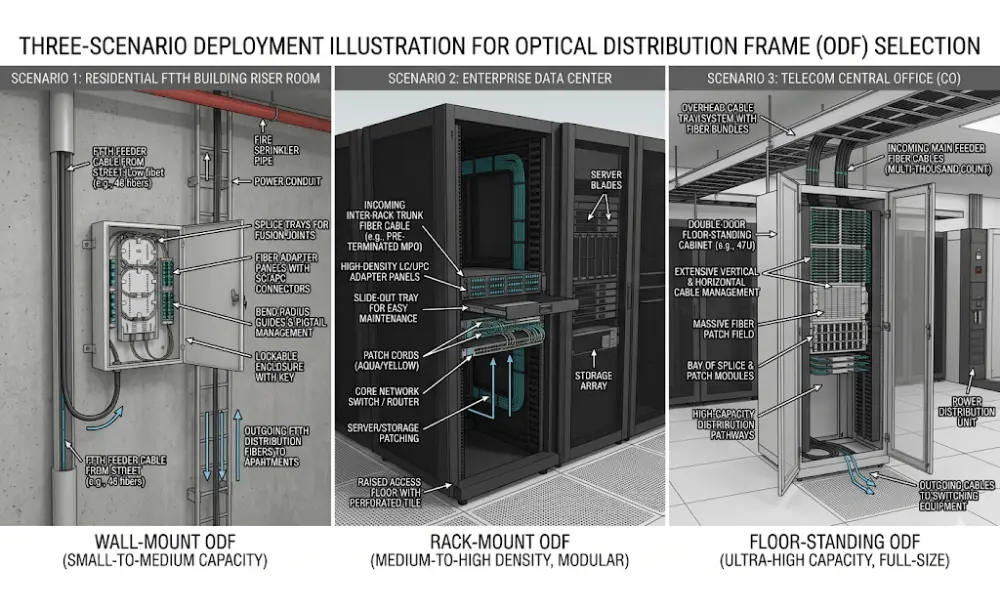

سيناريوهات اختيار ODF
السيناريو 1: مبنى صاعد في مشروع FTTH
يحتاج المبنى السكني إلى توزيع الألياف من نقطة الدخول بالطابق الأرضي-إلى كل طابق. يحمل كابل التغذية 24 ليفًا من وصلة الإغلاق الجانبية للشارع-. تم تركيب جدار - ODF بسعة 24 ليفًا عند مدخل المبنى. يتم دمج الألياف الواردةأسلاك التوصيل المصنوعة SC، ويتم توصيل أسلاك التصحيح حتى مستوى الأرضية-.صناديق التوزيع. يعمل عامل الشكل المثبت على الحائط- نظرًا لأن مساحة الأرضية للغرفة الصاعدة محدودة، وتتوافق سعة الألياف البالغ عددها 24- مع الكابل مع مساحة متوسطة لإعادة الربط في المستقبل.
السيناريو 2: خزانة مركز بيانات المؤسسة
يحتاج مركز البيانات إلى إنهاء كابل أساسي من الألياف مكون من 48-في خزانة قياسية مقاس 19 بوصة بجانب محولات الشبكة. يتولى ODF المثبت على حامل مكون من 2U أو 4U مع لوحات محول LC المعيارية عملية الإنهاء. استخداممحولات LC المزدوجةيزيد من كثافة المنفذ، ويسمح التصميم المعياري للمشغل بإضافة لوحات لاحقًا إذا تم توسيع العمود الفقري. يؤدي اختيار وحدة التركيب على حامل- في هذا السياق إلى إبقاء إدارة الألياف في مكان مشترك-مع المعدات النشطة، مما يؤدي إلى تقصير عدد مرات تشغيل سلك التصحيح وتبسيط توجيه الكابلات.
السيناريو 3: تجميع العمود الفقري للمكتب المركزي للاتصالات
يقوم مشغل الاتصالات بإدارة 500+ من مراكز الألياف التي تدخل من عدة كابلات رئيسية في مكتب مركزي. يتعامل ODF القائم على الأرضية - مع الوصول الأمامي والخلفي إلى مستوى الصوت. يتم توجيه كل كابل قناة اتصال إلى قسم إطار فرعي-مخصص مع أدراج التوصيل ولوحات المحول الخاصة به. يوفر عامل الشكل الثابت للأرضية- سعة الدرج ومساحة التوجيه وإمكانية الوصول إلى الصيانة التي تتطلبها هذه الكثافة. كثافة عالية-MPO-إلى-تكوينات الاختراق LCيمكن استخدامها لتسريع الترقيع في الأقسام الأكثر ازدحاما.
الأسئلة المتداولة (الأسئلة الشائعة)
ما الذي يمثله ODF في الألياف الضوئية؟
ODF يعني إطار التوزيع البصري. إنه جهاز إدارة ألياف سلبي يستخدم لإنهاء وربط وتنظيم وتوزيع الألياف الضوئية في الاتصالات ومركز البيانات وFTTH وبيئات شبكات المؤسسات.
ما الفرق بين ODF ولوحة تصحيح الألياف؟
يوفر ODF إدارة كاملة لدورة حياة الألياف -، وإصلاح الكابلات، والربط، والحماية، والتوجيه، والتخزين البطيء، والتصحيح. توفر لوحة التصحيح عادةً تصحيحًا موصلًا فقط. في العديد من الشبكات، يوجد ODF عند نقطة الدخول الأساسية وتوضع لوحة التصحيح على جانب المعدات.
كم عدد الألياف التي يمكن أن يدعمها ODF؟
القدرة تعتمد على النوع. عادةً ما تدعم وحدات ODF المثبتة على الحائط-12–48 أليافًا. تتعامل وحدات ODF المثبتة على حامل - مع 12–144 أليافًا أو أكثر لكل وحدة. يمكن لوحدات ODF الموجودة على الأرض- إدارة عدة مئات إلى أكثر من ألف من الألياف، اعتمادًا على حجم الإطار وتكوين المحول.
ما هي أنواع الموصلات المستخدمة في ODF؟
أنواع الموصلات الأكثر شيوعًا هي LC، وSC، وFC، وST، مع كون LC هو الاختيار السائد في عمليات النشر الحديثة عالية الكثافة. عادةً ما تكون لوحات المحول الموجودة في ODF معيارية، لذا يمكنك تحديد أنواع الموصلات وتبديلها بناءً على معيار الشبكة المحدد. للحصول على تفاصيل حول اختلافات الموصل، راجعأنواع موصلات الألياف الضوئية الشائعة.
هل أحتاج إلى ODF لنشر FTTH؟
نعم، في معظم بنيات FTTH. يتم استخدام ODF في جانب OLT لإنهاء ألياف التغذية وتوزيعها على مراحل التقسيم أو روابط المشتركين. على مستوى المبنى، أصغر ODFs أوالصناديق الطرفيةإدارة توزيع الأميال الأخيرة-.
ما هو الحد الأدنى لنصف قطر الانحناء داخل ODF؟
يبلغ الحد الأدنى لنصف قطر الانحناء للألياف ذات الوضع الفردي القياسي (ITU-T G.652) 30 مم في ظل ظروف عدم التحميل- و60 مم في حالة التوتر، كما هو محدد بواسطة الشركات المصنعة للألياف والمشار إليه في معايير مثل ANSI/TIA-568.3. ويفرض - ODF المصمم جيدًا ذلك من خلال أدلة التوجيه المنحنية وأدراج الوصلات ذات الحجم المناسب. تسمح الألياف غير الحساسة للانحناء (ITU-T G.657) بنصف قطر أكثر إحكامًا، ولكن توجيه ODF الداخلي يجب أن يتبع مواصفات الشركة المصنعة للألياف.
هل يمكنني استخدام كل من ODF ولوحة التصحيح في نفس الشبكة؟
نعم، وهذا هو التصميم الشائع. يتعامل ODF مع إنهاء العمود الفقري وإدارة الوصلات عند نقطة دخول الكابل، بينما توفر لوحة التصحيح تصحيحًا مرنًا على جانب المعدات. يحافظ هذا الفصل على تميز البنية الأساسية الدائمة للكابلات (ODF) عن الاتصالات التي يتم تغييرها بشكل متكرر (لوحة التصحيح)، مما يعمل على تحسين إمكانية الإدارة على المدى الطويل-.
خاتمة
يعد إطار التوزيع البصري أكثر من مجرد غلاف لمحولات الألياف. إنها نقطة الإدارة المنظمة حيث يتم تحويل كابلات الألياف الخام إلى اتصالات منظمة وقابلة للصيانة وقابلة للتوسيع. يعتمد اختيار ODF المناسب على عدد الألياف ونوع الموصل والمساحة الفعلية ومتطلبات الوصلات وخطط النمو-طويلة المدى.
بالنسبة للمشروعات التي تتضمن أليافًا أساسية أو-إدخالات كبلات غير منتهية أو أي سيناريو يتطلب الربط والحماية المادية، فإن ODF هو الاختيار الصحيح. بالنسبة إلى الترقيع الجانبي للمعدات-باستخدام الألياف الموصلة مسبقًا-، غالبًا ما تكون لوحة التصحيح كافية. تستفيد العديد من الشبكات من استخدام كليهما.
قبل الانتهاء من اختيارك، قم بتعيين ODF لبيئة النشر الفعلية: قم بقياس المساحة، وحساب الألياف (الحالية والمخططة)، وتأكد من متطلبات الموصل والتلميع، وتحقق من أن الوصول إلى الصيانة سيظل عمليًا بكامل طاقته. إن الحصول على هذه التفاصيل بشكل صحيح في مرحلة المواصفات يمنع إعادة العمل بعد التثبيت.
