مقسم PLC: ما هو، وكيف يعمل، وكيفية اختيار النوع المناسب لشبكتك
إن مقسم PLC (مقسم دائرة الموجة الضوئية المستوية) هو مكون بصري سلبي يقسم الإشارة الضوئية الواحدة إلى إشارات خرج متعددة دون الحاجة إلى طاقة كهربائية. في شبكات الوصول إلى الألياف المبنية عليهاالخائن البصريالتكنولوجيا، تعمل مقسمات PLC كعنصر التوزيع الأساسي - مما يسمح لألياف تغذية واحدة من المكتب المركزي بالوصول إلى عشرات المشتركين من خلال جهاز مدمج وموثوق.
بالنسبة للمهندسين الذين يخططون لنشر FTTH أو المشترين الذين يقارنون خيارات التقسيم لمشروع PON، غالبًا ما تكون الأسئلة الرئيسية هي نفسها: ما هي نسبة التقسيم التي تناسب الشبكة، وما نوع الحزمة التي تناسب العلبة، وما إذا كان PLC أو FBT هو الخيار الأفضل. يغطي هذا الدليل هذه الأسئلة بالتفصيل - مع معايير الاختيار العملية وبيانات المقارنة واعتبارات النشر المستمدة من سيناريوهات الوصول إلى الألياف العالمية الحقيقية-.

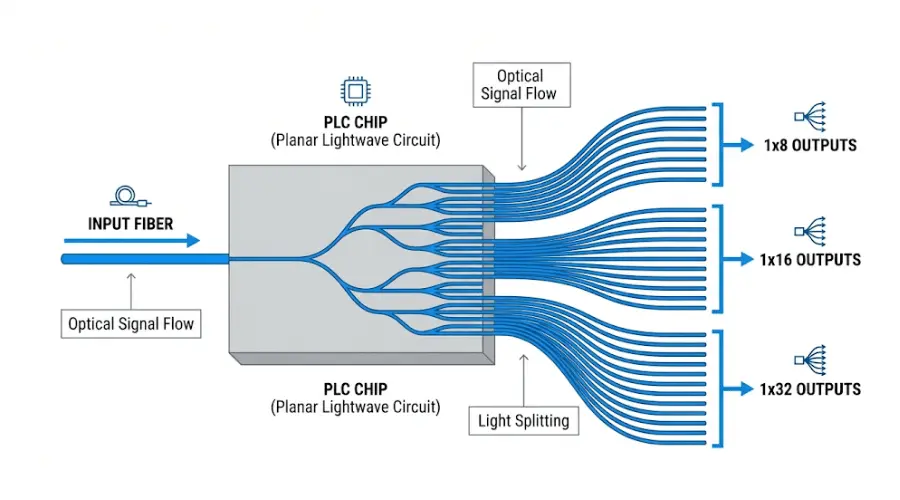

ما هو جهاز PLC Splitter وكيف يعمل؟
يرمز PLC إلى حلبة الموجة الضوئية المستوية. على عكس طرق الألياف المندمجة- الأقدم، يتم تصنيع جهاز تقسيم PLC باستخدام تقنية الدليل الموجي الضوئي المعتمدة على السيليكا- على ركيزة مسطحة -، وهي عملية تتم مقارنتها أحيانًا بالطباعة الحجرية لأشباه الموصلات. تدخل الإشارة الضوئية الواردة من خلال منفذ الإدخال، وتنتقل عبر بنية الدليل الموجي المحفور بدقة، وتنقسم إلى مسارات إخراج متعددة. تتضمن التكوينات الشائعة 1x2، 1x4،1x8, 1x16, 1x32و 1x64.
نظرًا لأنه جهاز سلبي، فإن جهاز تقسيم PLC لا يتطلب أي مصدر طاقة خارجي. يتم توزيع الإشارة بالكامل من خلال الدليل الموجي البصري - وهو أحد أسباب تفضيل مقسمات PLC في شبكات الوصول حيث-الموثوقية طويلة المدى والحد الأدنى من الصيانة. يسمح تصميم الدليل الموجي أيضًا لمقسمات PLC بالعمل عبر نطاق واسع من الطول الموجي، والذي يغطي عادةً 1260 نانومتر إلى 1650 نانومتر، مما يعني أن مقسمًا واحدًا يمكنه التعامل مع الأطوال الموجية للأعلى والأسفل وتراكب الفيديو في وقت واحد في نشر GPON أو XGS-PON.
لماذا يهم الناتج الموحد في الممارسة العملية
في شبكة ألياف متعددة-مستخدمين، تحتاج محطة الشبكة الضوئية (ONT) لكل مشترك إلى استقبال إشارة قوية بما يكفي للحفاظ على خدمة موثوقة. إذا اختلفت مخرجات المقسم بشكل كبير، فقد يواجه بعض المستخدمين انخفاضًا في الأداء بينما يكون لدى البعض الآخر هامش زائد - مما يعقد تخطيط ميزانية الارتباط واستكشاف الأخطاء وإصلاحها في المستقبل. تم تصميم مقسمات PLC للحفاظ على تجانس الإخراج ضمن نطاق ضيق (عادةً أقل من 1.5 ديسيبل من الاختلاف بين المنافذ لوحدة 1x32)، مما يبسط ميزانية الطاقة عبر جميع نقاط النهاية المتصلة.

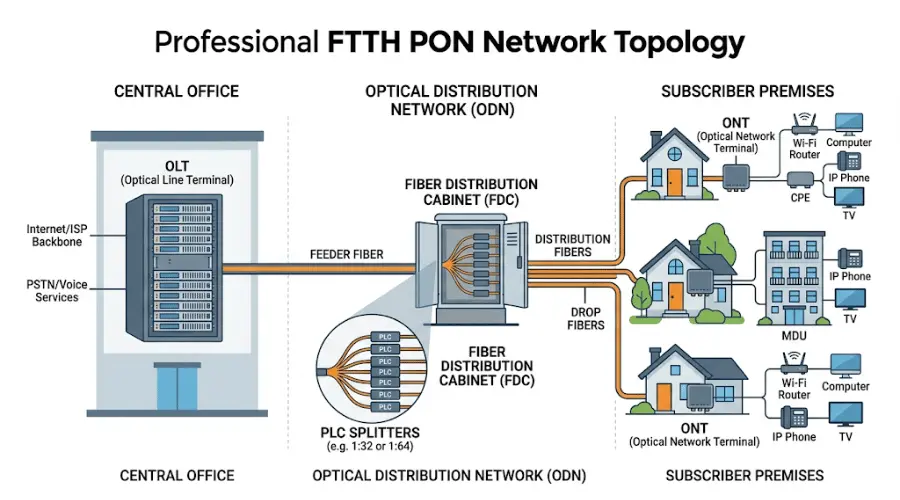

لماذا تعد مقسمات PLC الخيار القياسي في شبكات PON وFTTx
تعتمد الشبكات الضوئية المنفعلة على المقسمات لمشاركة منفذ OLT (محطة الخط البصري) واحد بين مشتركين متعددين. فيمعيار ITU-T G.984 GPON، تتكون شبكة التوزيع الضوئية (ODN) بين المكتب المركزي وجانب المشترك بالكامل من عناصر سلبية - ألياف ومقسمات وموصلات. تعد مقسمات PLC أكثر أنواع المقسمات انتشارًا في هذه البنية لأنها تدعم نسب الانقسام (حتى 1x64 في الممارسة الشائعة) ونطاقات الطول الموجي التي تتطلبها أنظمة GPON وEPON وXGS-PON.

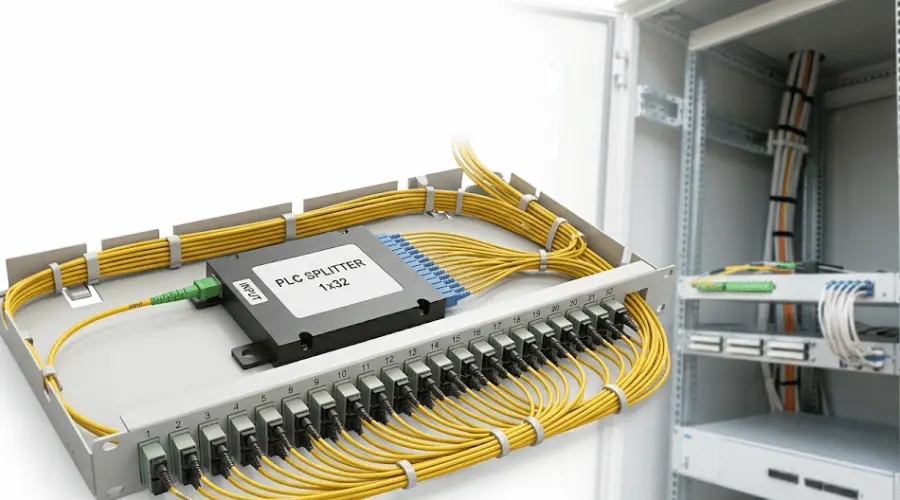

في عملية نشر FTTH نموذجية، يتم وضع مقسم PLC إما في حامل مكتب مركزي، أو خزانة توزيع ألياف خارجية، أو صندوق توزيع ألياف على مستوى المبنى -- اعتمادًا على طوبولوجيا الشبكة وكثافة المشتركين. الهدف ليس فقط تقسيم الإشارة، ولكن القيام بذلك في موقع يوازن بين كفاءة توجيه الألياف ومساحة العلبة وسهولة الصيانة المستقبلية. بالنسبة للمشغلين الذين يقومون ببناء شبكات الوصول السكنية، فإن جهاز تقسيم 1x32 PLC في طبقة التوزيع هو خط أساس مشترك - على الرغم من أن النسبة الفعلية تعتمد على عدد المشتركين والمسافة وقيود ميزانية الارتباط.

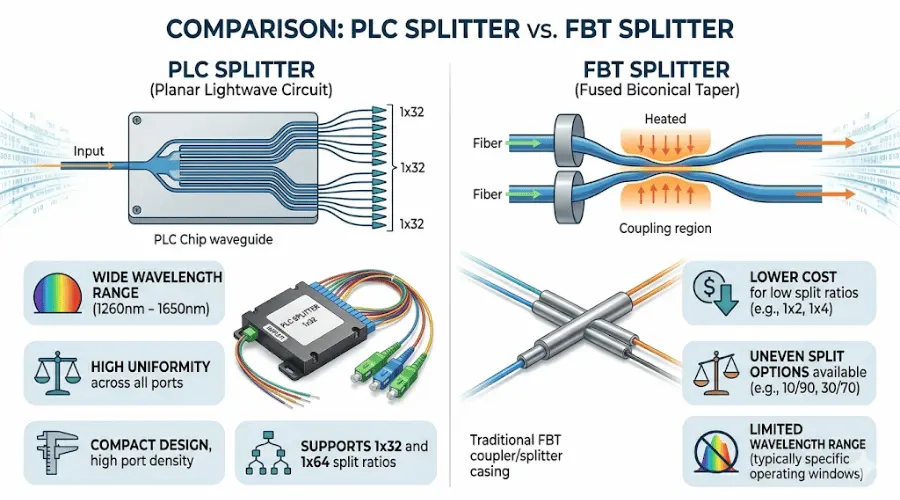

PLC Splitter مقابل FBT Splitter: مقارنة عملية
الاختيار بين PLC وفواصل FBT (المستدقة ثنائية المخروط المنصهرة).يعد أحد الأسئلة الأكثر شيوعًا في شراء شبكات الألياف. كلاهما عبارة عن مقسمات بصرية سلبية، لكنهما يختلفان في طريقة التصنيع وخصائص الأداء وحالات الاستخدام المثالية. يلخص الجدول التالي الاختلافات الرئيسية بناءً علىالمواصفات القياسية للصناعة-..
| المعلمة | مقسم PLC | الفاصل FBT |
|---|---|---|
| طريقة التصنيع | الدليل الموجي السيليكا على الركيزة المستوية | الألياف الضوئية المنصهرة |
| الطول الموجي التشغيلي | 1260–1650 نانومتر (النطاق العريض) | عادة 850، 1310، 1550 نانومتر فقط |
| نطاق نسبة الانقسام | 1x2 إلى 1x64 (وما بعده عبر التتالي) | الأنسب لـ 1x2 إلى 1x8 |
| توحيد الإخراج | ارتفاع - متسق عبر جميع المنافذ | يتناقص عند نسب الانقسام الأعلى |
| درجة حرارة التشغيل | -40 درجة إلى +85 درجة (نموذجي) | نطاق أضيق؛ يتأثر الأداء بالمواصفات الخارجية |
| الحجم عند ارتفاع عدد المنافذ | مدمج | أكبر (يتطلب المتتالية) |
| تكلفة الانقسامات المنخفضة (1x2، 1x4) | أعلى | أدنى |
| فعالية التكلفة-بنسبة 1x16+ | قيمة إجمالية أفضل | خسارة أعلى، أقل موثوقية |
| نسب الانقسام غير المتساوية (على سبيل المثال، 10/90) | ليس قياسيا | متاح |
| شهادة الموثوقية | متوافقة مع Telcordia GR-1209 / GR-1221 | متاح ولكنه أقل شيوعًا عند الانقسامات العالية |
متى تختار PLC بدلاً من FBT
بالنسبة لعمليات نشر FTTH وPON المنظمة حيث تكون نسبة الانقسام 1x8 أو أعلى، فإن مقسمات PLC هي الاختيار العملي بشكل عام. إنها توفر توحيدًا أفضل للمخرجات، وتوافقًا أوسع مع الطول الموجي، وأداء أكثر قابلية للتنبؤ به على المدى الطويل-- خاصة في البيئات التي تتميز بتغير درجات الحرارة. وفقا لمعايير الاختبار المحددة فيتيلكورديا GR-1209-CORE، يجب أن تثبت مقسمات PLC فقدانًا ثابتًا للإدراج تحت الضغط الميكانيكي والبيئي، مما يدعم استخدامها في العبوات الداخلية والخارجية.
عندما لا يزال FBT منطقيًا
تظل مقسمات FBT خيارًا معقولاً للتطبيقات البسيطة ذات النسبة -المنخفضة -، على سبيل المثال، تقسيم 1×2 أو 1×4 في نقرة مراقبة مدى الوصول -قصيرة أو رابط نقطة حساسة-للتكلفة-إلى-. كما أنها تدعم نسب الانقسام غير المتساوية (مثل 20/80 أو 10/90)، والتي لا تقدمها عادةً مقسمات PLC. ومع ذلك، يجب على المشترين توخي الحذر بشأن استخدام مقسمات FBT التي تتجاوز 1x4 في شبكات الإنتاج، حيث يتدهور التوحيد والموثوقية عند ارتفاع عدد المنافذ.

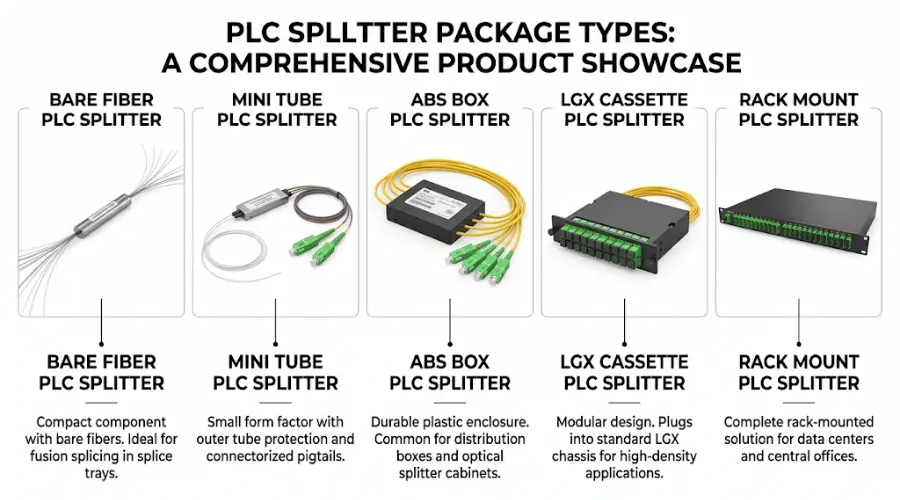

أنواع مقسمات PLC الشائعة وتنسيقات الحزم
يتضمن اختيار مقسم PLC أكثر من مجرد اختيار نسبة الانقسام. يحدد تنسيق الحزمة كيفية تكامل جهاز التقسيم في البنية الأساسية للشبكة الفعلية - بما في ذلك الحاويات وأدراج الوصلات وإطارات التوزيع.
تكوينات 1xN و2xN
يحتوي جهاز التقسيم 1xN PLC على مدخل واحد ومخرجات N. هذا هو التنسيق القياسي لمعظم سيناريوهات توزيع الألياف. يوفر مقسم 2xN PLC مدخلين، مما يسمح بتكرار المسار أو بنيات المصدر - المزدوجة - وهو تصميم يتم تحديده أحيانًا في الشبكات أو المشاريع ذات درجة الناقل - التي تتطلب تبديل الحماية على مستوى المقسم.
مقسمات الألياف العارية والأنابيب الصغيرة PLC
هذه هي أشكال مدمجة وغير معبأة حيث يتم حماية شريحة التقسيم بواسطة أنبوب فولاذي مع أسلاك التوصيل المصنوعة من الألياف العارية على كلا الجانبين. غالبًا ما يتم استخدامها داخل أغطية الوصلات أو صناديق التوزيع أو مجموعات OEM حيث تكون المساحة ضيقة وسيتم حماية جهاز التقسيم بشكل أكبر بواسطة حاوية خارجية. في تصميمات FTTH التي تستخدم كابلات إسقاط موصلة مسبقًا وصناديق طرفية صغيرة، تساعد مقسمات الألياف العارية في الحفاظ على الحد الأدنى من المساحة الإجمالية.
مقسمات ABS Box PLC
تحتوي عبوة صندوق ABS على جهاز تقسيم في غلاف بلاستيكي مدمج مع أسلاك توصيل من الألياف يتم توجيهها من كلا الطرفين. يوفر هذا التنسيق حماية متوسطة ويستخدم على نطاق واسع في -عمليات النشر للأغراض العامة - من خزانات التوزيع إلى الصناديق المثبتة على الحائط-. وهو أيضًا الخيار الأكثر شيوعًا عندما لا يتبع التثبيت إطارًا قياسيًا للحامل أو اللوحة.
مقسمات LGX Cassette PLC
تم تصميم أشرطة LGX (Lightguide Cross-Connect) لتلائم لوحات الحامل القياسية مقاس 19-بوصة وإطارات توزيع الألياف. عندما تحتاج إدارة الألياف إلى التنظيم حسب المنفذ ووضع علامة واضحة عليها، فإن مقسم الكاسيت LGX يوفر أسلوبًا معياريًا منظمًا. يعد هذا خيارًا متكررًا في بيئات المكاتب المركزية وأقبية المباني متعددة المستأجرين حيثأنظمة ODF أو لوحة التصحيحموجودة بالفعل.
رف-تركيب مقسمات PLC
بالنسبة لعمليات النشر عالية الكثافة- في غرف البيانات أو المكاتب المركزية أو أطراف -رؤوس PON كبيرة الحجم، يتم دمج مقسمات PLC المثبتة على حامل- مباشرة في هيكل مكون من وحدة واحدة أو وحدتين. يدعم هذا التنسيق توجيه الكابلات المنظم، والوصول إلى اللوحة الأمامية-للتصحيح، والتعرف بشكل أسهل على منافذ الفاصل الفردية أثناء الصيانة.
موصل مقابل غير متصل
تتوفر مقسمات PLC مع موصلات الألياف الضوئية المثبتة في المصنع- (مثل SC/APC، أو LC/UPC، أو FC/APC) أو مع نهايات ألياف عارية للربط الميداني. تعمل النماذج المتصلة على تبسيط التثبيت وتقليل-العمالة في الموقع - وهي مفيدة بشكل خاص في عمليات النشر واسعة النطاق-حيث تكون السرعة مهمة. توفر المقسمات غير المتصلة مزيدًا من المرونة عندما يختلف معيار الإنهاء عبر أجزاء مختلفة من الشبكة.

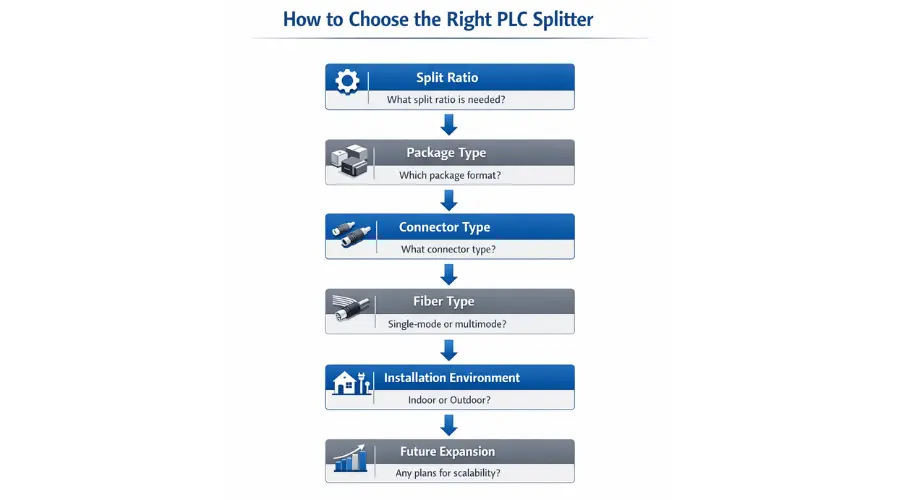

كيفية اختيار جهاز تقسيم PLC المناسب لعملية النشر الخاصة بك
يبدأ تحديد مقسم PLC لمشروع حقيقي ببنية الشبكة - وليس كتالوج المنتج. يجب أن تتوافق نسبة الانقسام ونوع الحزمة وتنسيق الموصل وبيئة التثبيت مع خطة النشر. وفيما يلي نهج منظم يغطي نقاط القرار الأكثر أهمية.
الخطوة 1: تحديد نسبة الانقسام بناءً على تصميم الشبكة
تحدد نسبة التقسيم عدد منافذ الإخراج التي يوفرها جهاز التقسيم - وتؤثر بشكل مباشر على الطاقة الضوئية المتاحة في كل نقطة نهاية. كل مضاعفة لعدد الانقسام تضيف ما يقرب من 3 ديسيبل من الخسارة لكل منفذ. يوفر الجدول التالي مرجعًا سريعًا لمطابقة نسب الانقسام مع سيناريوهات النشر الشائعة.
| نسبة الانقسام | الحد الأقصى لخسارة الإدراج النموذجية | سيناريو النشر المشترك |
|---|---|---|
| 1x4 | أقل من أو يساوي 7.4 ديسيبل | شبكات الفروع الصغيرة، صنابير المراقبة، التوسعات الريفية |
| 1x8 | أقل من أو يساوي 10.7 ديسيبل | مجموعات سكنية صغيرة،-توزيع على مستوى البناء |
| 1x16 | أقل من أو يساوي 13.8 ديسيبل | منطقة سكنية متوسطة الكثافة-وإمكانية الوصول إلى الحرم الجامعي أو MDU |
| 1x32 | أقل من أو يساوي 16.8 ديسيبل | التوزيع القياسي FTTH PON، السكن الحضري |
| 1x64 | أقل من أو يساوي 20.5 ديسيبل | انتشار حضري عالي الكثافة- وقصير المدى |
ملاحظة: تمثل قيم خسارة الإدراج المذكورة أعلاه المواصفات القصوى النموذجية لمقسمات PLC. استخدم دائمًا القيم القصوى من ورقة بيانات الشركة المصنعة عند حساب ميزانيات الارتباط. يضيف فقدان الموصل (عادةً 0.3 ديسيبل لكل زوج متزاوج) إلى الإجمالي.
لا تقم بتحديد أعلى نسبة تقسيم لمجرد أن المشروع قد ينمو. يستهلك تقسيم 1x64 ميزانية ارتباط أكبر بكثير من 1x32، مما يحد من مسافة الوصول ويترك هامشًا أقل لتقادم الموصل وانحناءات الألياف. من الناحية العملية، ينشر العديد من المشغلين 1x32 كإعداد افتراضي لـ GPON FTTH، ويحتفظون بـ 1x64 للمناطق -القصيرة المدى والعالية الكثافة- حيث تكون مسافة OLT-إلى-المشترك أقل من 10 كم.
الخطوة 2: اختر نوع الحزمة بناءً على بيئة التثبيت
يجب أن يتطابق تنسيق الحزمة مع البنية التحتية المادية حيث سيتم تثبيت جهاز التقسيم. تعتبر العبوة غير المتطابقة مصدرًا شائعًا لتأخير التثبيت - جهاز تقسيم لا يتناسب مع الدرج أو العلبة أو الإطار مما يعني إعادة العمل الميداني.
| بيئة التثبيت | نوع الحزمة الموصى بها | ملحوظات |
|---|---|---|
| إغلاق لصق أو صندوق توزيع صغير | الألياف العارية / أنبوب صغير | الحد الأدنى من البصمة. محمية بواسطة الضميمة الخارجية |
| خزانة التثبيت على الحائط-أو على عمود-التثبيت على الحائط | صندوق ايه بي اس | تركيب مرن حماية معتدلة |
| ODF، أو لوحة التصحيح، أو رف مقاس 19 بوصة | كاسيت ال جي اكس | عامل الشكل الموحد؛ الوصول المنظم إلى المنفذ |
| المكتب المركزي أو غرفة البيانات | حامل -حامل (1U/2U) | كثافة عالية ترقيع اللوحة الأمامية- |
| خزانة خارجية أو بيئة قاسية | صندوق ABS أو حاوية مغلقة | تحقق من تصنيف IP ومواصفات درجة الحرارة للاستخدام الخارجي |
الخطوة 3: تأكيد متطلبات الموصل والألياف
قبل تقديم الطلب، تحقق من هذه التفاصيل مقابل تصميم الشبكة والبنية التحتية الحالية:
- نوع الموصل - SC/APCهو الخيار الأكثر شيوعًا لشبكات FTTH PON؛ غالبًا ما يتم استخدام LC/UPC في مراكز البيانات أو بيئات اللوحات عالية الكثافة. قم بمطابقة الموصل بمحولات الألياف الضوئية المثبتة بالفعل في العلبة.
- نوع بولندي- يعتبر APC (الاتصال الجسدي المائل) قياسيًا لـ PON لأنه يوفر خسارة إرجاع أعلى، وهو أمر بالغ الأهمية لتراكب الفيديو التناظري والنقل الحساس. يتم استخدام UPC في بعض إعدادات المؤسسات أو الاختبار. سيؤدي خلط موصلات APC وUPC على نفس الرابط إلى حدوث خسارة كبيرة وتلف محتمل للمعدات. للحصول على مقارنة مفصلة، راجع الدليل علىأنواع تلميع PC مقابل UPC وAPC.
- نوع الألياف- تستخدم معظم مقسمات PLC الألياف أحادية النمط G.657.A1 أو G.657.A2-، والتي توفر أداء انحناء محسنًا مقارنةً بـ G.652D القياسي. تأكد من أن هذا يطابق نوع الألياف المستخدم في بقية الشبكة.
- طول الكابل- في حالة طلب مقسم موصل، حدد طول الضفيرة اللازمة للتوجيه داخل العلبة. الكابل الزائد يخلق مشاكل إدارية؛ كابل صغير جدًا يمنع الترقيع المناسب.
الخطوة 4: خطة التوسع والصيانة
يعتبر المقسم أحد مكونات البنية الأساسية-طويلة العمر. في عمليات نشر FTTH المنظمة، غالبًا ما يقوم المشترون بتقييم ليس فقط عدد المشتركين الفوريين، ولكن أيضًا إمكانات النمو المستقبلية، وتوافق الحاوية مع الوحدات الإضافية، وسهولة تحديد المنفذ أثناء عزل الأخطاء. يؤدي اختيار تنسيق الحزمة المعيارية (مثل أشرطة LGX) وترك السعة الاحتياطية في إطار التوزيع إلى تبسيط إضافات المقسم المستقبلية دون تعطيل الاتصالات الحالية.

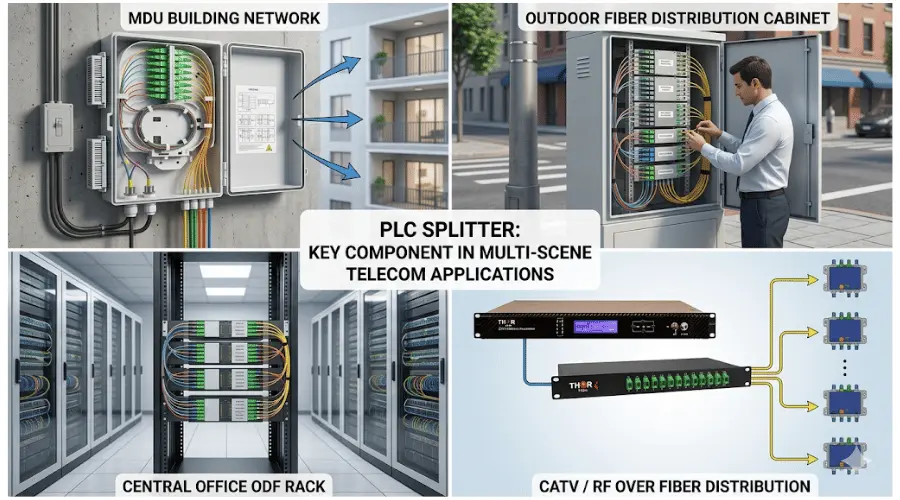

تطبيقات PLC Splitter خارج FTTH
في حين أن FTTH وPON يمثلان أكبر سوق لأجهزة تقسيم PLC، يتم استخدام التكنولوجيا عبر العديد من سيناريوهات توزيع الألياف الأخرى.
شبكات الوصول إلى GPON وEPON وXGS-PON
تعد مقسمات PLC عنصرًا أساسيًا في ODN في جميع معايير PON الرئيسية. في نظام GPON متوافق معالاتحاد الدولي للاتصالات-T G.984.3، يقع جهاز التقسيم بين OLT وما يصل إلى 64 وحدة ONU، ويقوم بتوزيع حركة البث في اتجاه المصب والجمع بين رشقات البث. تدعم نفس البنية الأساسية للتقسيم الفعلي عمليات نشر EPON (IEEE 802.3ah) والجيل التالي من -XGS-PON (ITU-T G.9807.1) - وهو اعتبار مهم للمشغلين الذين يخططون لترقية التكنولوجيا في محطات ألياف ODN الحالية.
CATV وRF-على-توزيع الألياف
تُستخدم مقسمات PLC أيضًا في أنظمة تراكب CATV حيث يتم دمج إشارة فيديو 1550 نانومتر مع الأطوال الموجية لبيانات GPON وتوزيعها على نفس الألياف. يتيح نطاق التشغيل واسع النطاق للمقسم (الذي يغطي 1550 نانومتر إلى جانب 1310 نانومتر و1490 نانومتر) التعامل مع الأطوال الموجية الثلاثة دون الحاجة إلى مراحل تقسيم منفصلة.
الوحدات السكنية المتعددة (MDU) وشبكات الحرم الجامعي
في مشاريع كابلات MDU، غالبًا ما يتم نشر مقسمات PLC داخل الطوابق السفلية للمبنى أو نقاط التوزيع على مستوى الأرضية- لخدمة شقق متعددة من ألياف تغذية واحدة. أخطة كابلات MDU-مصممة بشكل جيديأخذ في الاعتبار موضع الفاصل وحجم العلبة وعدد الطوابق التي يتم تقديمها لكل مقسم لتقليل تشغيل الألياف وتبسيط تنشيط المشترك.
مراقبة الألياف والوصول إلى الاختبار
تُستخدم أحيانًا مقسمات PLC ذات النسبة المنخفضة (1x2 بنسبة 1/99 أو 5/95، حيثما كان ذلك متاحًا، أو 1x2 القياسية للتقسيمات المتساوية) كصنابير مراقبة في أجزاء الشبكة التي تتطلب مراقبة مستمرة للأداء البصري دون تعطيل حركة المرور المباشرة.

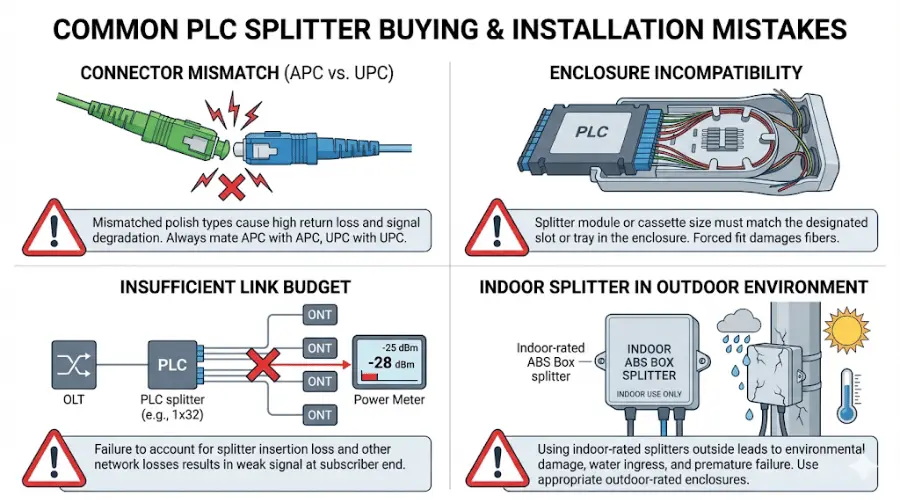

الأخطاء الشائعة التي يجب تجنبها عند شراء مقسمات PLC
حتى فرق المشتريات ذات الخبرة تواجه مشكلات يمكن تجنبها من خلال مواصفات مسبقة أفضل. فيما يلي المشاكل الأكثر شيوعًا في مشاريع الوصول إلى الألياف:
- تحديد نسبة التقسيم دون التحقق من ميزانية الارتباط.يقدم المقسم 1x32 خسارة قدرها 17 ديسيبل تقريبًا عند المقسم وحده. إذا تجاوز إجمالي فقدان المسار (بما في ذلك توهين الألياف وفقدان الموصل وفقدان المقسم) ميزانية طاقة OLT/ONT، فسيواجه المشتركون في الطرف البعيد تدهورًا في الخدمة. قم دائمًا بحساب ميزانية الارتباط الكاملة قبل الانتهاء من نسبة التقسيم.
- تجاهل التوافق الضميمة.إن شريط LGX الذي لا يتناسب مع درج لوحة التصحيح الموجود، أو صندوق ABS كبير جدًا بالنسبة لصندوق التوزيع، يؤدي إلى إعادة صياغة غير ضرورية. اطلب أبعاد العلبة ومواصفات الدرج قبل الطلب.
- خلط موصلات APC وUPC.وهذا أحد الأخطاء الميدانية الأكثر شيوعًا. يؤدي موصل SC/APC المقترن بمحول SC/UPC إلى خسارة عالية في الإدخال وخسارة إرجاع ضعيفة - وقد يؤدي إلى تلف وجه نهاية الألياف. توحيد النوع البولندي عبر رابط ODN بأكمله.
- تطل على التصنيفات البيئية للاستخدام في الهواء الطلق.قد لا يتحمل الفاصل المُصنف للاستخدام الداخلي درجات الحرارة أو الرطوبة أو التعرض للأشعة فوق البنفسجية في خزانة خارجية. بالنسبة للتركيبات الخارجية أو شبه الخارجية-، تحقق من نطاق درجة حرارة التشغيل وتأكد من التوافق مع معايير الاختبار البيئي مثل Telcordia GR-1209 وGR-1221.
- الشراء بسعر الوحدة وحده.يمكن أن يؤدي استخدام مقسم ذو تكلفة أقل-مع فقدان أعلى للإدراج أو تنوع أكبر في المخرجات إلى زيادة التكلفة على المدى الطويل من خلال عمليات استكشاف الأخطاء وإصلاحها الإضافية وتقليل مدى الوصول والاستبدال المبكر. قم بتقييم التكلفة الإجمالية للملكية، وليس سعر القطعة فقط.
قائمة مراجعة اختيار مقسم PLC
قبل الانتهاء من طلب الشراء، قم بتأكيد العناصر التالية وفقًا لتصميم شبكتك وظروف الموقع:
- تتطابق نسبة الانقسام مع عدد المشتركين وخطة النمو وحساب ميزانية الارتباط
- يناسب نوع العبوة العلبة المستهدفة أو إطار التوزيع
- يتوافق نوع الموصل والصقل (APC/UPC) مع مكونات ODN الموجودة
- نوع الألياف (G.657.A1 أو G.657.A2 أو G.652D) يتوافق مع معيار الشبكة
- يتم تحديد طول الكابل الضفيرة لمسار توجيه العلبة
- نطاق درجة حرارة التشغيل يغطي بيئة التثبيت (داخلي، خارجي، أو مختلط)
- يقدم المورد تقارير اختبار توضح فقدان الإدراج والتوحيد وخسارة الإرجاع لكل وحدة
- يفي جهاز التقسيم بمعايير الموثوقية المعمول بها (Telcordia GR-1209-CORE، GR-1221-CORE، أو ما يعادلها)
الأسئلة المتداولة
ما هو الفرق بين الخائن PLC والخائن البصري؟
انالخائن البصريهي فئة واسعة من الأجهزة السلبية التي تقسم الإشارات الضوئية. PLC و FBT هما النوعان الرئيسيان. يستخدم مقسم PLC تقنية الدليل الموجي للحصول على أداء متسق عبر نطاق واسع من الطول الموجي، بينما يستخدم مقسم FBT أليافًا مندمجة ويعتبر أكثر ملاءمة للتطبيقات ذات النسبة المنخفضة -والطول الموجي الفردي-.
ما هي نسبة الانقسام التي يجب أن أختارها لجهاز تقسيم PLC في مشروع FTTH؟
في معظم عمليات نشر FTTH المستندة إلى GPON-، تكون نسبة التقسيم 1x32 هي نقطة البداية القياسية. بالنسبة للتجمعات الصغيرة أو الامتدادات الريفية، قد يكون 1x8 أو 1x16 كافيًا. بالنسبة للمناطق الحضرية ذات الكثافة السكانية العالية- مع مسافات قصيرة من OLT-إلى-المشترك، يمكن اعتبار 1x64 - ولكن فقط إذا كانت ميزانية الارتباط تدعمها. يجب دائمًا التحقق من صحة القرار من خلال حساب ميزانية الطاقة الذي يأخذ في الاعتبار طول الألياف وعدد الموصلات وفقدان المقسم.
هل يمكن لمقسمات PLC دعم ترقيات XGS-PON و10G-PON؟
نعم. نظرًا لأن مقسمات PLC تعمل عبر نطاق واسع من الطول الموجي (1260–1650 نانومتر)، فإن نفس المقسم الفعلي المنتشر لـ GPON يمكنه دعم XGS-PON (الذي يستخدم أطوال موجية مختلفة للتيار المتدفق/للمنبع) بدون استبدال. وهذه ميزة رئيسية لتقنية PLC للمشغلين الذين يخططون لترحيل التكنولوجيا إلى مصانع الألياف الحالية.
ما هو نوع الموصل الأكثر شيوعًا لمقسمات PLC في شبكات PON؟
SC/APC هو نوع الموصل السائد لتطبيقات FTTH وPON. يوفر الطلاء المائل خسارة إرجاع أعلى، وهو أمر مهم للأنظمة التي تحمل إشارات تراكب الفيديو التناظرية. في بيئات المؤسسات أو مراكز البيانات، يعد LC/UPC أكثر شيوعًا نظرًا لعامل الشكل الأصغر وكثافة المنفذ الأعلى. للحصول على نظرة عامة كاملة، راجعدليل أنواع موصلات الألياف الضوئية.
كيف يمكنني حساب إجمالي فقدان الارتباط عند استخدام مقسم PLC؟
إجمالي فقدان الارتباط هو مجموع توهين الألياف (عادةً 0.35 ديسيبل/كم عند 1310 نانومتر للألياف ذات الوضع الفردي-)، وفقدان الموصل (حوالي 0.3 ديسيبل لكل زوج متزاوج)، وفقدان الوصلة (حوالي 0.1 ديسيبل لكل لصق اندماجي)، وفقدان إدخال الفاصل (راجع الحد الأقصى لمواصفات الشركة المصنعة). يجب أن يقع الإجمالي ضمن ميزانية طاقة جهاز الإرسال - إلى - جهاز الاستقبال المحددة بواسطة معيار PON - على سبيل المثال، تسمح فئة GPON B+ بحد أقصى لخسارة ODN تبلغ 28 ديسيبل.
هل يمكن استخدام فواصل PLC في الهواء الطلق؟
نعم، ولكن يجب أن يتم تصنيف العبوة والعلبة بما يتناسب مع البيئة الخارجية. تشمل الاعتبارات الرئيسية نطاق درجة حرارة التشغيل (-40 درجة إلى +85 درجة لمعظم مقسمات PLC من الدرجة الصناعية)، وحماية الدخول (IP65 أو أعلى للغلاف)، ومقاومة الأشعة فوق البنفسجية لسترات الكابلات. يجب أن تستوفي المقسمات المنتشرة في الخزانات الخارجية متطلبات الاختبار البيئية والميكانيكية المحددة في Telcordia GR-1209 وGR-1221. للحصول على إرشادات حول البنية التحتية للألياف الخارجية، راجعدليل تركيب كابلات الألياف الداخلية والخارجية.
ما هو الفرق بين الخائن 1xN و2xN PLC؟
يحتوي جهاز التقسيم 1xN على مدخل واحد ومخرجات N. يحتوي مقسم 2xN على مدخلين، مما يوفر تكرار المسار - إذا فشل أحد الألياف المدخلة، فيمكن أن يستمر الإدخال الثاني في تغذية المخرجات . 2تُستخدم تكوينات xN عادةً في شبكات درجة الناقل - حيث يتم تحديد حماية مسار الألياف على مستوى ODN.
كيف يختلف مقسم PLC عنمقرنة الألياف البصرية?
تم تصميم مقسم PLC لتقسيم إشارة الدخل الواحدة إلى مخرجات متعددة (توزيع واحد-إلى-متعدد). يمكن لمقرنة الألياف الضوئية أن تجمع الإشارات من مدخلات متعددة في مخرج واحد، أو تنقسم في كلا الاتجاهين. من الناحية العملية، يتم استخدام المصطلحين أحيانًا بالتبادل للأجهزة 1x2 أو 2x2، ولكن بالنسبة لتوزيع PON بنسب تقسيم أعلى، فإن المصطلح القياسي في الصناعة هو "مقسم PLC".
الاعتبارات النهائية
يعد مقسم PLC مكونًا أساسيًا في شبكات الوصول إلى الألياف الحديثة - وليس مجرد عنصر سلعي. يؤثر الاختيار الصحيح لنسبة الانقسام ونوع الحزمة وتنسيق الموصل ودرجة الجودة بشكل مباشر على أداء الشبكة وكفاءة التثبيت وتكلفة الصيانة على المدى الطويل-. للمشغلين وفرق المشتريات تقييمخيارات الخائن PLC، بدءًا من تصميم الشبكة والعمل من خلال قائمة الاختيار أعلاه سيؤدي إلى نتائج أفضل من الاختيار على السعر أو التوفر فقط.
للمشاريع التي تنطوي على نطاق أوسعشراء المكونات السلبية FTTH- بما في ذلك الموصلات والأسلاك التوصيلية وأسلاك التصحيح وصناديق التوزيع - تعمل محاذاة مواصفات جهاز التقسيم مع بقية قائمة مواد ODN على ضمان التوافق وتقليل مخاطر المشكلات الميدانية أثناء التثبيت والتشغيل.
