مقارنة فنية متعمقة- لمساعدة مهندسي الشبكات وفرق المشتريات في اختيار الألياف متعددة الأوضاع المناسبة للبنية الأساسية لديهم
عندما تواصلت معنا إحدى شركات الخدمات اللوجستية في نيو جيرسي في الربع الأخير بشأن ترقية شبكة المستودعات الخاصة بها، واجهت معضلة مشتركة: لم تتمكن كابلات OM1 الحالية من دعم محولات 10 جيجابت التي اشترتها للتو. أوصى الفني في-الموقع بـ OM4، ولكن هل كان هذا مبالغة في الجري لمسافة 85 مترًا في المتوسط؟ يتم تنفيذ هذا السيناريو يوميًا عبر مراكز البيانات والحرم الجامعي ومرافق المؤسسات في جميع أنحاء العالم.
لا يقتصر اختيار الألياف متعددة الأوضاع على اختيار -كابل مشفر بالألوان- فحسب، بل يتعلق أيضًا بفهم فيزياء انتشار الضوء، ومطابقة البنية الأساسية لديك مع متطلبات النطاق الترددي الحالية والمستقبلية، وتحسين استثمار رأس المال الخاص بك. يتجاوز هذا الدليل مواصفات المستوى السطحي-لشرحهالماذاتعمل هذه الألياف بشكل مختلفكيفلاتخاذ قرارات مستنيرة بشأن النشر المحدد الخاص بك.
ما الذي يجعل الألياف متعددة الأوضاع "متعددة الأوضاع"
قبل الغوص في تصنيفات OM، دعونا نحدد ما يميز الألياف متعددة الأوضاع عن نظيرتها ذات الوضع الفردي-على المستوى الأساسي.
تتميز الألياف متعددة الأوضاع بقطر أساسي أكبر-يبلغ عادةً 50 ميكرومتر أو 62.5 ميكرومتر مقارنة بقطر النواة-الفردي الذي يبلغ 9 ميكرومتر. يسمح هذا اللب الأكبر للضوء بالانتقال عبر الألياف عبر مسارات متعددة في وقت واحد، ويمثل كل مسار "وضعًا" مختلفًا للانتشار. فكر في الأمر كطريق سريع يحتوي على العديد من الممرات مقابل طريق ذو حارة واحدة-: فالمزيد من الممرات يعني زيادة سعة حركة المرور عبر مسافات قصيرة، ولكن يصبح التنسيق صعبًا على الامتدادات الأطول.
لا تعد واجهة -إلى-الكسوة الأساسية في الألياف متعددة الأوضاع المتدرجة-حدودًا حادة ولكنها بالأحرى انتقال تدريجي في معامل الانكسار. تم تصميم هذا التدرج بدقة لمساواة وقت السفر في الأوضاع المختلفة. يأخذ الضوء الذي ينتقل بالقرب من حافة الألياف مسارًا فيزيائيًا أطول ولكنه يتحرك عبر مادة ذات معامل انكسار -منخفضة (وبالتالي تنتقل بشكل أسرع)، بينما يأخذ الضوء بالقرب من المركز مسارًا أقصر من خلال مادة ذات معامل انكسار -أعلى- (تتحرك بشكل أبطأ). عند ضبطها بشكل مثالي، تصل جميع الأوضاع إلى جهاز الاستقبال في وقت واحد.
ومن الناحية العملية، فإن تفاوتات التصنيع تعني أن هذا التعويض لن يكون مثاليًا على الإطلاق. تؤدي فروق التوقيت الناتجة بين الأوضاع-والتي تسمى التشتت المشروط-إلى الحد من عرض النطاق الترددي للألياف ومسافة الإرسال. هذه هي المعلمة الرئيسية التي تفصل بين OM1 وOM5.
التطور من LED إلى VCSEL: فهم ثورة النطاق الترددي
يعكس نظام تصنيف OM تحولًا أساسيًا في تكنولوجيا مصادر الضوء التي حدثت في أواخر التسعينيات وأوائل القرن الحادي والعشرين.
عصر LED (OM1 وOM2)
استخدمت الأنظمة متعددة الأوضاع المبكرة -ثنائيات انبعاث الضوء (LEDs) كمصدر للضوء. تنتج مصابيح LED مخرجًا واسعًا وموحدًا يملأ قلب الألياف بالكامل، مما يثير جميع الأوضاع المتاحة في وقت واحد. تعني حالة "الإطلاق الزائد" هذه أن النطاق الترددي للألياف تم تحديده من خلال الأداء الإجمالي لمئات الأوضاع التي تعمل معًا. كان لبعض الأوضاع البطيئة أو السريعة تأثير ضئيل بسبب توزيع طاقة الإشارة عبر العديد من المسارات.
تحتوي مصابيح LED على قيود أساسية: يصل الحد الأقصى لمعدل التعديل الخاص بها إلى حوالي 622 ميجابت/ثانية. وهذا القيد جعلها غير مناسبة لتطبيقات سرعة الجيجابت-، بغض النظر عن القدرة النظرية للألياف.
ثورة VCSEL (OM3، OM4، OM5)

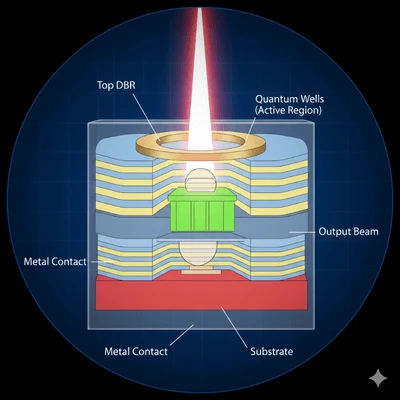

أدى سطح التجويف العمودي--أشعة الليزر المنبعثة (VCSELs) إلى تغيير كل شيء. توفر ليزرات أشباه الموصلات هذه ما يلي:
معدلات تعديل تتجاوز 25 جيجابت/ثانية (وتستمر في التحسن)
عرض طيفي أضيق، مما يقلل من التشتت اللوني
طاقة بصرية أعلى لتحسين نسب الإشارة-إلى-الضوضاء
تكاليف تصنيع أقل مقارنةً بأشعة الليزر-الباعثة للحواف
ملامح شعاع دائرية تقترن بكفاءة في قلوب الألياف
ومع ذلك، لا تملأ VCSELs قلب الألياف بشكل موحد. لا يثير شعاعها المركز سوى مجموعة فرعية من الأوضاع المتاحة-عادةً تلك الموجودة بالقرب من مركز الألياف. تعني حالة "التشغيل المقيد" هذه أن أي عيوب أو اختلافات في معامل الانكسار في المركز الأساسي تؤثر بشكل غير متناسب على أداء النظام.
هذا هو السبب وراء أداء ألياف OM1 وOM2، المصممة لتشغيل مصابيح LED المملوءة بشكل زائد، في كثير من الأحيانأسوأمع VCSELs مما قد يوحي به النطاق الترددي المقدر لها. استجابت الشركات المصنعة للألياف من خلال تطوير-ألياف متعددة الأوضاع محسنة بالليزر (LOMMF) مع ملفات تعريف معامل انكسار يتم التحكم فيها بإحكام ومصممة خصيصًا لعمليات إطلاق VCSEL. أصبحت هذه الألياف المحسنة بالليزر- الأساس لتصنيفات OM3 وOM4 وOM5.
تصنيفات OM: الانهيار الفني التفصيلي
ألياف OM1
المواصفات الأساسية:
القطر الأساسي: 62.5 ميكرومتر
قطر الكسوة: 125μm
عرض النطاق الترددي للإطلاق الزائد (OFL): 200 ميجا هرتز · كم عند 850 نانومتر، 500 ميجا هرتز · كم عند 1300 نانومتر
الحد الأقصى للتوهين: 3.5 ديسيبل/كم عند 850 نانومتر، 1.5 ديسيبل/كم عند 1300 نانومتر
لون السترة: برتقالي (لكل TIA-598C)
السياق الفني:
تم اختيار نواة OM1 الأكبر حجمًا والتي تبلغ 62.5 ميكرومترًا في الأصل لأنها تعمل على تبسيط المحاذاة مع مصادر LED وتسمح بتفاوتات موصلة أكثر مرونة. ومع ذلك، يدعم هذا المركز الأكبر أوضاع انتشار أكثر من الألياف التي يبلغ طولها 50 ميكرومترًا، مما يؤدي إلى تشتت مشروط أكبر وعرض نطاق ترددي أقل.
يخلق الحجم الأساسي البالغ 62.5 ميكرومتر عدم توافق أساسي: لا يمكن خلط موصلات OM1 وأسلاك التصحيح مع مكونات OM2/OM3/OM4/OM5. يؤدي تزاوج ألياف مقاس 62.5 ميكرومتر مع ألياف مقاس 50 ميكرومتر إلى خسارة إضافية قدرها 3-4 ديسيبل تقريبًا - وهو ما يكفي للتسبب في فشل الارتباط في العديد من الأنظمة.
حدود المسافة العملية:
| معدل البيانات | المسافة القصوى |
|---|---|
| 100 ميجابت/ثانية (100BASE-FX) | 2,000 m |
| 1 جيجابت/ثانية (1000BASE-SX) | 275 m |
| 10 جيجابت/ثانية (10GBASE-SR) | 33 m |
الوضع الحالي:
يعتبر OM1 البنية التحتية القديمة. يجب ألا تحدد التركيبات الجديدة OM1 ما لم يتم الاتصال بمحطة 62.5μm الموجودة حيث تكون الاستمرارية المشروطة مطلوبة. الحد الأقصى البالغ 33 مترًا عند 10 جيجابت يجعله غير عملي لتطبيقات مراكز البيانات الحديثة.
ألياف OM2
المواصفات الأساسية:
القطر الأساسي: 50μm
قطر الكسوة: 125μm
عرض النطاق الترددي OFL: 500 ميجا هرتز · كم عند 850 نانومتر، 500 ميجا هرتز · كم عند 1300 نانومتر
الحد الأقصى للتوهين: 3.5 ديسيبل/كم عند 850 نانومتر، 1.5 ديسيبل/كم عند 1300 نانومتر
لون السترة: برتقالي (لكل TIA-598C)
السياق الفني:
يمثل OM2 الانتقال إلى التكنولوجيا الأساسية 50μm بينما لا يزال مصممًا بشكل أساسي لمصادر LED. يقلل النواة الأصغر عدد الأوضاع المدعومة، مما يحسن عرض النطاق الترددي مقارنة بـ OM1. غالبًا ما يتم تصنيع OM2 الحديث بالليزر -المحسن، على الرغم من أنه لا يلبي متطلبات EMB الصارمة لـ OM3.
نظرًا لأن كلا من OM1 وOM2 يستخدمان سترات برتقالية، تحقق دائمًا من نوع الألياف عن طريق التحقق من وسيلة الإيضاح المطبوعة للكابل (على سبيل المثال، "50/125" مقابل "62.5/125") قبل الإنهاء أو الربط.
حدود المسافة العملية:
| معدل البيانات | المسافة القصوى |
|---|---|
| 100 ميجابت/ثانية (100BASE-FX) | 2,000 m |
| 1 جيجابت/ثانية (1000BASE-SX) | 550 m |
| 10 جيجابت/ثانية (10GBASE-SR) | 82 m |
الوضع الحالي:
مثل OM1، يتم التخلص التدريجي من OM2 من التثبيتات الجديدة. يحد الحد البالغ 82 مترًا عند 10 جيجابت من فائدته في البيئات الحديثة، على الرغم من أنه يظل قابلاً للخدمة لاتصالات 1 جيجابت ضمن حدود المسافة.
ألياف OM3 (ألياف الليزر-المحسنة متعددة الأوضاع)
المواصفات الأساسية:
القطر الأساسي: 50μm
قطر الكسوة: 125μm
عرض النطاق الترددي الفعال (EMB): 2000 ميجاهرتز · كم عند 850 نانومتر
عرض النطاق الترددي OFL: 1500 ميجا هرتز · كم عند 850 نانومتر
الحد الأقصى للتوهين: 3.0 ديسيبل/كم عند 850 نانومتر
لون السترة: أكوا (لكل TIA-598C)
السياق الفني:
كان OM3 أول تصنيف للألياف مصمم خصيصًا لنقل VCSEL. تحول المقياس الرئيسي من عرض النطاق الترددي للإطلاق الزائد (المتعلق بمصابيح LED) إلى النطاق الترددي المشروط الفعال (المتعلق بـ VCSELs). يتم تحديد EMB من خلال اختبار تأخير الوضع التفاضلي (DMD)، والذي يقيس كيفية تأخير مجموعات الأوضاع المختلفة بالنسبة لبعضها البعض في ظل ظروف التشغيل المقيدة التي تحاكي سلوك VCSEL.
تعني مواصفات EMB التي تبلغ 2000 ميجا هرتز·كم أن الرابط الذي يبلغ طوله 300-يوفر حوالي 6.67 جيجا هرتز من عرض النطاق الترددي القابل للاستخدام الكافي لـ 10 جيجابت مع هامش. يتم التحكم بإحكام في مؤشر انكسار الألياف، خاصة في المركز الأساسي حيث تتركز طاقة VCSEL.
حدود المسافة العملية:
| معدل البيانات | المسافة القصوى |
|---|---|
| 1 جيجابت/ثانية (1000BASE-SX) | 550+ m |
| 10 جيجابت/ثانية (10GBASE-SR) | 300 m |
| 25 جيجابت/ثانية (25GBASE-SR) | 70 m |
| 40 جيجابت/ثانية (40GBASE-SR4) | 100 m |
| 100 جيجابت/ثانية (100GBASE-SR4) | 70 m |
الوضع الحالي:
يظل OM3 منتشرًا على نطاق واسع وفعالاً من حيث التكلفة-لتطبيقات 10 جيجابت في نطاق 300 متر. بالنسبة لتركيبات الألياف السكنية وشبكات المؤسسات الصغيرة حيث يبقى طول الكابل أقل من 300 متر، فإن OM3 يقدم قيمة ممتازة. ومع ذلك، فإن تطبيقات 40 جيجابت و100 جيجابت تكشف بسرعة عن حدودها.

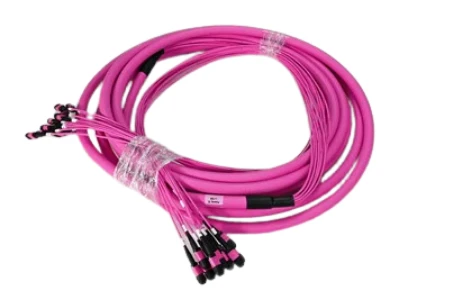

ألياف OM4
المواصفات الأساسية:
القطر الأساسي: 50μm
قطر الكسوة: 125μm
عرض النطاق الترددي الفعال (EMB): 4,700 ميجا هرتز·كم عند 850 نانومتر
عرض النطاق الترددي OFL: 3500 ميجا هرتز · كم عند 850 نانومتر
الحد الأقصى للتوهين: 3.0 ديسيبل/كم عند 850 نانومتر
لون السترة: أكوا أو إيريكا فيوليت (لكل TIA-598C)
السياق الفني:
نشأ OM4 من التحسين المستمر لعملية التصنيع بعد تقديم OM3. حقق منتجو الألياف تحكمًا أكثر صرامة في ملف تعريف معامل الانكسار، مما أدى إلى مضاعفة عرض النطاق الترددي الفعال. لم يكن هذا تصميمًا جديدًا للألياف بقدر ما كان تطورًا لتصنيع OM3 وفقًا لمعايير الجودة الأعلى.
تتيح وحدة EMB التي تبلغ سرعتها 4,700 ميجاهرتز/كم وصلة طولها 400 متر لدعم ما يقرب من 11.75 جيجاهرتز من عرض النطاق الترددي، مما يتيح 10 جيجابت إيثرنت عبر مسافات تتجاوز قدرة OM3. والأهم من ذلك، أن OM4 يعمل على توسيع نطاق أنظمة 40 جيجابت و100 جيجابت عبر شبكة إيثرنت من حدود OM3 البالغة 100 متر/70 متر إلى 150 متر/100 متر على التوالي.
OM4 متوافق تمامًا مع الإصدارات السابقة مع OM3، وكلاهما يستخدم نواة بحجم 50 ميكرومتر ويمكن ربطهما دون حدوث خسائر في عدم تطابق الوسائط. التمييز البصري الأساسي هو لون سترة Erika Violet (الأرجواني) الاختياري، على الرغم من أن العديد من الشركات المصنعة لا تزال تستخدم اللون المائي.
حدود المسافة العملية:
| معدل البيانات | المسافة القصوى |
|---|---|
| 1 جيجابت/ثانية (1000BASE-SX) | 550+ m |
| 10 جيجابت/ثانية (10GBASE-SR) | 400 م (مدى ممتد: 550 م) |
| 25 جيجابت/ثانية (25GBASE-SR) | 100 m |
| 40 جيجابت/ثانية (40GBASE-SR4) | 150 m |
| 100 جيجابت/ثانية (100GBASE-SR4) | 100 م (OM4 ممتد: 150 م) |
الوضع الحالي:
يعد OM4 هو الخيار الموصى به لعمليات تثبيت مراكز البيانات الجديدة التي تدعم 10 جيجابت عبر شبكة إيثرنت إلى 100 جيجابت. يعد سعره المميز مقارنة بـ OM3 متواضعًا (عادةً 10-20%)، في حين يوفر نطاقه الممتد مرونة تشغيلية ذات معنى ومقاومًا للمستقبل.
ألياف OM5 (ألياف متعددة الأوضاع عريضة النطاق)
المواصفات الأساسية:
القطر الأساسي: 50μm
قطر الكسوة: 125μm
EMB عند 850 نانومتر: 4700 ميجاهرتز · كم (مثل OM4)
EMB عند 953 نانومتر: 2470 ميجا هرتز · كم (مواصفات جديدة)
الحد الأقصى للتوهين: 3.0 ديسيبل/كم عند 850 نانومتر، 2.3 ديسيبل/كم عند 953 نانومتر
لون السترة: أخضر ليموني (لكل TIA-598C)
السياق الفني:
يمثل OM5 نقلة نوعية في تصميم الألياف متعددة الأوضاع. في حين أن OM3 وOM4 قاما بتحسين عرض النطاق الترددي عند الطول الموجي VCSEL التقليدي 850 نانومتر، فإن OM5 يوسع هذا التحسين عبر نطاق الطول الموجي من 850 نانومتر إلى 953 نانومتر.
تمكن قدرة النطاق العريض هذه تعدد الإرسال بتقسيم الطول الموجي القصير (SWDM)، حيث يتم إرسال أربعة أطوال موجية (850 نانومتر، 880 نانومتر، 910 نانومتر، و940 نانومتر) في وقت واحد عبر زوج من الألياف واحد. تعمل تقنية SWDM على مضاعفة سعة الألياف أربع مرات بشكل فعال دون الحاجة إلى خيوط ألياف إضافية أو الانتقال إلى البصريات المتوازية.
توضيح حاسم:إن EMB الخاص بـ OM5 عند 850 نانومتر يساوي مواصفات OM4. بالنسبة لأجهزة الإرسال والاستقبال الفردية ذات الطول الموجي 850 نانومتر (10 جيجابت، 25 جيجابت، 40 جيجابت، SR4، 100 جيجابت، SR4)، لا يوفر OM5 أي ميزة للمسافة مقارنة بـ OM4. لا يدفع قسط OM5 أرباحًا إلا عند استخدام أجهزة إرسال واستقبال ذات قدرة SWDM - مثل 40G-SWDM4، أو 100G-SWDM4، أو 400G-وحدات BD4.2 الناشئة.
حدود المسافة العملية:
| معدل البيانات | أجهزة الإرسال والاستقبال القياسية | أجهزة الإرسال والاستقبال SWDM |
|---|---|---|
| 10 جيجابت/ثانية | 400 م (مثل OM4) | N/A |
| 40 جيجابت/ثانية | 150 م (نفس OM4) | 440 م (40 جيجا-SWDM4) |
| 100 جيجابت/ثانية | 100 م (نفس OM4) | 150 م (100 جرام-SWDM4) |
| 400 جيجابت/ثانية | N/A | 100 م (400 جرام-4.2 دينار بحريني) |
الوضع الحالي:
كان اعتماد OM5 أبطأ مما كان متوقعًا في البداية. من الصعب تبرير علاوة التكلفة (عادةً 30-50% فوق OM4) ما لم تكن أجهزة إرسال واستقبال SWDM جزءًا من خطة النشر. بالنسبة لمعظم تطبيقات مراكز البيانات، يحقق OM4 مع البصريات المتوازية (اتصال MPO/MTP) فعالية من حيث التكلفة مماثلة أو أفضل لـ 40 جيجابت إيثرنت و100 جيجابت إيثرنت.
يُظهر OM5 وعدًا للبيئات فائقة النطاق حيث يكون عدد خيوط الألياف مقيدًا أو حيث يفضل مسار الترحيل إلى 400 جيجابت وما بعده تعدد إرسال الطول الموجي على توازي الألياف.
جدول المقارنة الشامل
| مواصفة | OM1 | OM2 | OM3 | OM4 | OM5 |
|---|---|---|---|---|---|
| القطر الأساسي | 62.5μm | 50μm | 50μm | 50μm | 50μm |
| قطر الكسوة | 125μm | 125μm | 125μm | 125μm | 125μm |
| لون السترة | البرتقالي | البرتقالي | أكوا | أكوا/بنفسجي | الجير الأخضر |
| مصدر الضوء | قاد | LED/VCSEL | VCSEL | VCSEL | VCSEL |
| عرض النطاق الترددي OFL (850 نانومتر) | 200 ميغاهيرتز·كم | 500 ميغاهيرتز·كم | 1,500 ميجاهيرتز·كم | 3,500 ميجاهيرتز·كم | 3,500 ميجاهيرتز·كم |
| إم بي (850 نانومتر) | N/A | N/A | 2,000 ميجاهيرتز·كم | 4,700 ميجاهيرتز·كم | 4,700 ميجاهيرتز·كم |
| إم بي (953 نانومتر) | N/A | N/A | N/A | N/A | 2,470 ميجا هرتز·كم |
| التوهين الأقصى (850 نانومتر) | 3.5 ديسيبل/كم | 3.5 ديسيبل/كم | 3.0 ديسيبل/كم | 3.0 ديسيبل/كم | 3.0 ديسيبل/كم |
| أقصى مسافة 10 جيجابت | 33 m | 82 m | 300 m | 400 m | 400 m |
| 40 جيجابت SR4 أقصى مسافة | N/A | N/A | 100 m | 150 m | 150 m |
| 100 جيجابت SR4 أقصى مسافة | N/A | N/A | 70 m | 100 m | 100 m |
| دعم إدارة النفايات الصلبة | لا | لا | لا | لا | نعم |
| معيار | ISO/IEC 11801، TIA-568 | ISO/IEC 11801، TIA-568 | ISO/IEC 11801، TIA-568 | تيا-492AAAD (2009) | تيا-492AAAE (2016) |
اختيار الألياف المناسبة: إطار القرار
معايير التقييم
1. متطلبات النطاق الترددي الحالي
قم بتعيين مخطط هيكل الشبكة الحالي لديك وحدد سرعة كل رابط. إذا كنت تقوم بتشغيل اتصالات 1GbE بشكل أساسي، فحتى OM3 يوفر مساحة رأسية كبيرة. ومع ذلك، إذا كانت الروابط بسرعة 10 جيجابت أو أسرع هي السائدة، يصبح OM4 هو الحد الأدنى العملي لمعظم البيئات.
2. مسافات تشغيل الكابل
قم بقياس أو تقدير أطول مدة تشغيل للكابلات المحتملة. قم بتضمين حلقات الارتخاء، والرافعات العمودية، وتحويلات التوجيه-يتجاوز طول الكابل المثبت غالبًا مسافة الخط المستقيم-بنسبة 20-40%.
| إذا كان أطول تشغيل هو ... | الحد الأدنى من التوصية |
|---|---|
| أقل من 100 م | OM3 (مناسب لـ 100 جيجابت) |
| 100-150 m | OM4 (مطلوب لـ 40G/100G) |
| 150-300 m | OM4 (10 جيجابت فقط في هذا النطاق) |
| 300-400 m | OM4 (نطاق وصول ممتد بسرعة 10 جيجابت) |
| أكثر من 400 م | ضع في اعتبارك الوضع الفردي-OS2 |
3. مسار الهجرة المستقبلي
عادةً ما تنمو متطلبات النطاق الترددي لمركز البيانات بنسبة 25-50% سنويًا. يجب أن تستوعب البنية التحتية للكابلات المثبتة اليوم ما لا يقل عن 2-3 أجيال من التكنولوجيا. بالنسبة لمعظم المؤسسات، هذا يعني التصميم لشبكة 40 جيجابت/100 جيجابت حتى لو كانت المعدات الحالية تعمل بسرعة 10 جيجابت.
4. قيود الميزانية
في حين أن OM4 يحمل علاوة متواضعة على OM3، فإن تكلفة العمالة لتركيب الكابلات عادة ما تقزم فرق تكلفة المواد. قد يؤدي تثبيت OM4 اليوم مقابل OM3 إلى إضافة 10-20% إلى شراء الكابلات ولكنه يتجنب النفقات الأكبر بكثير لإعادة توصيل الكابلات لاحقًا.
ملخص التوصية
| سيناريو التطبيق | الألياف الموصى بها |
|---|---|
| صيانة النظام القديم | مطابقة البنية التحتية الحالية (OM1/OM2) |
| مكتب صغير/حرم جامعي 1 جيجابت | OM3 |
| العمود الفقري للمؤسسات بسرعة 10 جيجابت | OM4 |
| مركز البيانات (10 جيجا/25 جيجا/40 جيجا/100 جيجا) | OM4 |
| Hyperscale مع خارطة طريق SWDM | OM5 |
| - الجري لمسافة تزيد عن 400 متر | الوضع الفردي-OS2 |
اختيار الموصل وأفضل الممارسات
يعتمد أداء الألياف متعددة الأوضاع بشكل حاسم على جودة الموصل ونظافته. بالنسبة لتطبيقات مراكز البيانات عالية الكثافة-، تدعم حلول MPO/MTP تكوينات 8 و12 و16 و24 ليفًا لأجهزة الإرسال والاستقبال الضوئية المتوازية. بالنسبة للاتصالات المزدوجة التقليدية، توفر موصلات LC أعلى كثافة للمنافذ من خلال الحلقات الخزفية الدقيقة التي تضمن فقدان إدخال ثابت أقل من 0.2 ديسيبل.
أنواع البولندية
الكمبيوتر (الاتصال الجسدي): Basic polish, adequate for most multimode applications. Return loss typically >30 ديسيبل.
UPC (الاتصال الجسدي الفائق): Enhanced polish with better surface finish. Return loss typically >50 ديسيبل. يوصى به للتطبيقات عالية السرعة-.
APC (الاتصال الجسدي بزاوية): 8-degree angled polish minimizes back-reflection. Return loss >60 ديسيبل. يستخدم بشكل أساسي مع الألياف ذات الوضع الواحد- ولكنه متاح للتطبيقات المتخصصة متعددة الأوضاع.
بروتوكول التنظيف
التلوث هو السبب الرئيسي لفشل الارتباط. حتى جسيم غبار واحد بحجم 1 ميكرومتر يمكن أن يمنع انتقال الضوء بشكل كبير عبر نواة بحجم 50 ميكرومتر. قبل كل عملية تزاوج، افحص وجوه نهاية الموصل- باستخدام نطاق ألياف تكبير 200x أو أعلى ونظفها باستخدام مناديل خالية من الوبر- باستخدام IPA (كحول الأيزوبروبيل) أو أشرطة التنظيف الجاف.
جعل حالة العمل: التكلفة الإجمالية للملكية
غالبًا ما يكون فرق التكلفة بين درجات الألياف متعددة الأوضاع أقل أهمية مما يبدو:
مثال لتكلفة المواد (سلك تصحيح 100 متر):
OM3: ~ 45 دولارًا
OM4: ~ 52 دولارًا (قسط 15٪)
OM5: ~ 68 دولارًا (51% قسط على OM3)
عمالة التثبيت(نفس الشيء بالنسبة لجميع الدرجات): ~ 150-300 دولارًا لكل شوط
عندما يهيمن عمال التركيب على التكلفة الإجمالية، فإن التكلفة الإضافية لتحديد OM4 على OM3 تصبح ضئيلة -بينما يكون التأمين ضد قيود النطاق الترددي المستقبلي كبيرًا.
لبناء مركز بيانات جديد، نوصي بـ OM4 كمواصفات افتراضية. يضمن الاستثمار الأولي المتواضع التوافق مع أجهزة 10 جيجابت، و25 جيجابت، و40 جيجابت، و100 جيجابت عبر شبكة إيثرنت دون قيود على المسافة ضمن مسافات الحامل النموذجية -إلى-الحامل والصف-إلى-الصف.
