ألياف MPO/MTP: الحديث الحقيقي الذي تحتاجه قبل إنشاء مركز البيانات التالي

في نوفمبر الماضي، تلقيت مكالمة من عميل في فينيكس. لقد قاموا للتو بتغليف عمود فقري بوزن 100 جيجا-مجموعة أوراق-ستة أشهر من التخطيط، وإدارة الكابلات بشكل جميل، والألوان-المرمزة لكل شيء. نصف الوصلات الصاعدة لن تتفاوض.

اتضح أن شخصًا ما قد أمسك بصندوق من الصناديق من النوع B لتصميم من النوع A. تبدو الصناديق متطابقة. اختلفت أرقام الأجزاء برقم واحد.

أربع ساعات من استكشاف الأخطاء وإصلاحها. رحلة الساعة 6 صباحًا لمهندسهم الرئيسي. الضرر النهائي: 14,200 دولار أمريكي في أعمال الطوارئ، بالإضافة إلى 1,847 دولارًا أمريكيًا لتذكرة الطائرة-في الدقيقة الأخيرة. لا يزال لدي لقطة شاشة الفاتورة في مكان ما.

لهذا السبب أكتب هذا. ألياف MPO/MTP ليست علمًا صواريخيًا، لكن التفاصيل سوف تدمرك إذا لم تنتبه. وتؤدي العقوبات المفروضة على عدد المنافذ-إفساد تصحيح LC واحد، إلى فقدان رابط واحد. أخطأ في صندوق MTP واحد، فستخسر اثني عشر.

MPO vs MTP: دعونا نقتل هذا الارتباك

أحصل على هذا السؤال باستمرار. "هل الخطة المتوسطة الأجل هي مجرد MPO باهظة الثمن؟"

نوع من. ولكن هذا يشبه التساؤل عما إذا كانت سيارة لكزس مجرد سيارة تويوتا باهظة الثمن. من الناحية الفنية نعم، عمليا لا.

MPO هو معيار الموصل. IEC 61754-7، TIA-604-5-حساء الأبجدية المعتاد. يمكن لأي مصنع لديه قالب الطويق القضاء على موصلات MPO.

MTP هي العلامة التجارية US Conec. لقد اخترعوا تنسيق-الدفع متعدد الألياف{2}}، ثم أمضوا عقودًا في تحسينه. نفس البصمة، وتفاوتات أكثر صرامة، ومواد أفضل.

إليك الشيء الذي تفتقده معظم مخططات المقارنة: انسَ الجدل حول-المشبك البلاستيكي-المشبك المعدني. هذا إلهاء.

دبوس التوجيه البيضاوي هو اللعبة بأكملها.

يستخدم MPO القياسي دبابيس توجيه مستديرة. عندما تقوم بتزاوج موصلين، يمكن أن تتمايل المسامير المستديرة قليلاً في غلاف المحاذاة -ربما ميكرون هنا، وميكرون هناك. لا يبدو مثل الكثير. ولكن إذا قمت بذلك 200 مرة، فسيصبح نمط التآكل غير متساوٍ. تبدأ مواضع الألياف الخارجية في الانجراف. تزحف خسارة الإدراج الخاصة بك.

دبابيس بيضاوية الشكل MTP؟ إنهم يمركزون بأنفسهم-. في كل مرة. يمكنك أن تشعر بالفرق عند توصيلها-هناك هذه النقرة المحددة عند تثبيت الدبوس، مقابل تلك الطرية الغامضة التي تحصل عليها مع MPO الرخيص.

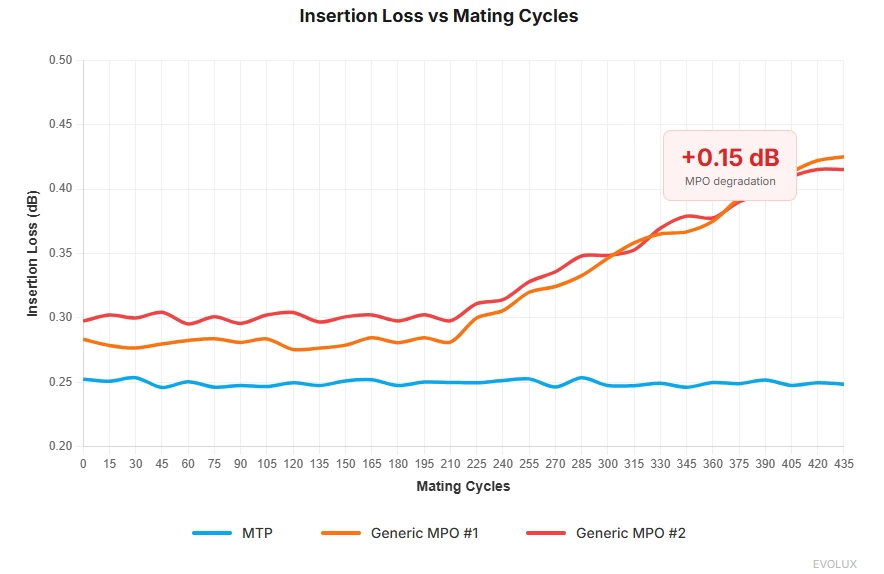

لقد أجرينا اختبار التعذيب العام الماضي: 437 دورة تزاوج على ستة عينات مختلفة من الموصلات. بحلول الدورة 300، أظهر اثنان من MPOs العامة تدهورًا بمقدار 0.15 ديسيبل في الموضعين 1 و12. خط مسطح خلال الدورة 400.

لا يبدو هذا 0.15 ديسيبل مخيفًا حتى تقوم بتكديس ثلاث نقاط تزاوج في رابط 400G مع هامش صفر إضافي.

ماذا يوجد داخل هذه الأشياء

درس تشريح سريع، لأن فهم الشجاعة يساعد عندما تنكسر الأشياء.

الطويق

تخيل قالبًا خزفيًا صغيرًا به 12 ثقبًا محفورًا في مواضع دقيقة تصل إلى حوالي 1 ميكرون. يبلغ عرض شعرة الإنسان 70 ميكرون. نحن نتحدث عن 1/70 من الشعرة.

في موصلات MTP، يطفو الطويق على النوابض. لماذا؟ لأنه عندما تقوم بتكديس موصلين معًا، فإنهما لا يكونان متوازيين تمامًا. يتيح العوامة ضبط الطويق الصغير- بحيث ينتشر ضغط التلامس بالتساوي بدلاً من طحن زاوية واحدة في غياهب النسيان.

آلية الزنبرك هذه هي أيضًا سبب عدم إمساكك بالموت-بموصلات MTP عند تزاوجها. لقد رأيت تقنيين يجمعونهم معًا كما لو كانوا يربطون الصواميل. الهدف الأساسي من التعويم هو السماح للموصل بالعثور على محاذاة خاصة به. فقط ادفع حتى تنقر. منتهي.

دبابيس الدليل

لقد تحدثت بالفعل عن التصميم البيضاوي. المسامير نفسها عبارة عن سبيكة صلبة-وهي تتحمل آلاف عمليات الإدخال دون أن تتكاثر.

الموصلات الذكور لها دبابيس. الموصلات الأنثوية بها ثقوب. يبدو الأمر واضحًا، لكنني شاهدت أشخاصًا يحاولون التزاوج بين ذكر-و-ذكر في الساعة 2 صباحًا في خزانة مظلمة. لا يعمل. اسألني كيف أعرف.

السكن

تتكون أغلفة MTP القياسية من قطعة واحدة-قطبية-يتم ضبطها في المصنع. إذا قمت بالطلب بشكل خاطئ، فأنت إما تقوم بإرجاع الكابلات أو شراء لوحات المحولات.

إليك شيء لن تخبرك به أوراق البيانات: في المواقع الطرفية أو البيئات الصناعية التي لا يتم التحكم فيها بالمناخ-المناخ، تصبح العلب البلاستيكية الرخيصة MPO هشة بعد بضع سنوات. في مختبر اختبار التحمل الخاص بنا، قمنا بمقارنة أغلفة MTP الأصلية مع المنتجات المقلدة العامة في ظل التدوير الحراري الشديد. تقوم العديد من الشركات المصنعة بخفض التكاليف عن طريق خلط المواد المعاد تدويرها بشكل مفرط في قوالب غلافها-مما يؤدي إلى تدهور السلسلة الجزيئية الذي لا يمكن رؤيته بالعين المجردة. ولكن بعد اختبارات التدوير الحراري (-40 درجة إلى +75 درجة)، تنخفض مقاومة إجهاد المزلاج بنسبة تزيد عن 40%. لقد تلقينا موصلات "مفككة" تم إرجاعها من العملاء، ويظهر تحليل التفكيك باستمرار تقصف المواد الكلاسيكية. ولهذا السبب نصر على استخدام راتنجات البولي إيثيريميد البكر عالية المواصفات فقط. إنه يكلف أكثر على الورق، لكنه يضمن أن الموصلات الخاصة بك لا تزال تتزاوج بنفس النقرة الواضحة بعد عشر سنوات في مركز البيانات.

يعمل MTP PRO على إصلاح مشكلة قابلية التكوين (سنتحدث عن ذلك لاحقًا)، ولكن في الوقت الحالي، كل ما عليك فعله هو: التحقق ثلاث مرات من المواصفات الخاصة بك قبل الطلب. تستغرق عملية RMA لكابل قناة بقيمة 400 دولار ثلاثة أسابيع.

قطبية. انتبه هنا.

سأقضي الكثير من الوقت في هذا القسم لأن أخطاء القطبية تمثل ربما 60% من مكالمات استكشاف أخطاء MPO وإصلاحها التي أجريتها. انها مملة. انها مملة. وسوف تدمر ليلة الخميس تمامًا إذا تجاهلتها.

الألياف المزدوجة بسيطة. من تكساس إلى آر إكس، ومن آر إكس إلى تكساس. يمكن لطفل صغير معرفة ذلك.

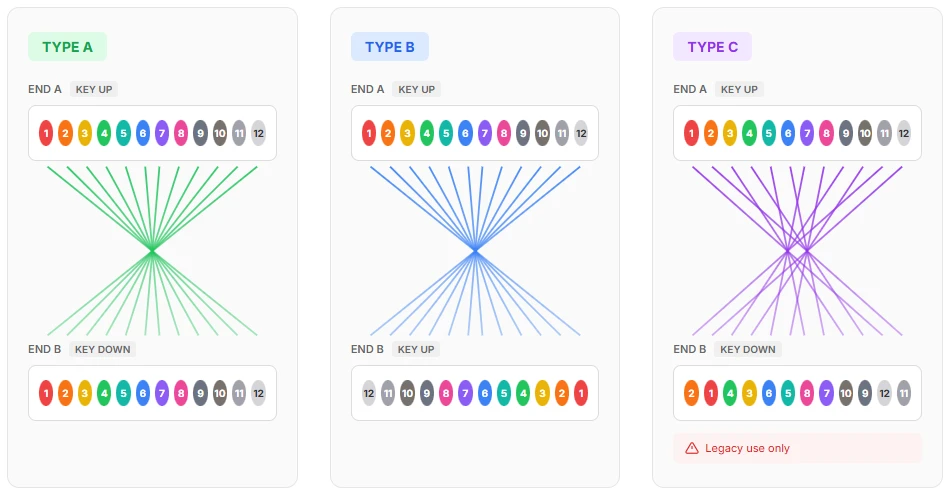

اثنا عشر أليافًا في موصل واحد؟ كل موقف يهم. وهناك ثلاث-ثلاث-طرق مختلفة لتوصيل هذه الكابلات من قبل الشركات المصنعة.

النوع أ

مفتاح للأعلى من جهة، ومفتاح للأسفل من جهة أخرى. يعكس الكابل داخليًا مجموعة الألياف. ينتقل الموضع 1 إلى الموضع 1، ولكن الوجه الفعلي يعني أن الأزواج تصطف بشكل صحيح للاختراقات المزدوجة.

النوع ب

كلا الطرفين مفتاح لأعلى. يقوم الكابل بتبديل الأزواج المتجاورة: 1↔2، 3↔4، 5↔6، وهكذا. شائع لأجهزة الإرسال والاستقبال SR4.

النوع ج

أنا شخصياً أكره النوع C. المعيار يتضمنه بالتأكيد. ولكن في الممارسة العملية؟ إنه فخ.

يقوم النوع C بقلب الزوج أعلى الوجه من النوع A. المرة الوحيدة التي رأيتها تستخدم بشكل صحيح كانت في تكوين Cisco قديم محدد للغاية، وحتى ذلك الحين، لم يترك الفني الذي قام بتثبيته أي وثائق. لقد أمضينا يومين في إجراء هندسة عكسية-لخريطة القطبية.

نصيحتي: ما لم تكن تتطابق مع البنية الأساسية الموجودة من النوع C، فتظاهر بأنها غير موجودة. سوف تنام بشكل أفضل.

لماذا هذا مهم في الحياة الحقيقية

إليك المسار النموذجي للأوراق الشوكية-:

مفتاح العمود الفقري ← صندوق من النوع B ← لوحة التصحيح MTP ← رقعة من النوع A ← مفتاح الورقة

كل شيء يعمل. تخيل الآن أن شخصًا ما-ربما مقاولًا، أو ربما في ليلة مستعجلة-مناوبة فنية-يستبدل صندوق السيارة من النوع B بالنوع A. تبدو الصناديق متشابهة. وكانت التسميات صغيرة.

ماذا يحدث؟ الاتصال الجزئي. تعمل الألياف 1-2. الألياف 3-4 لا. تعمل الألياف 5-6. وهكذا.

تبدو الأعراض تمامًا مثل جهاز الإرسال والاستقبال السيئ. أو موصل القذرة. أو انقطاع الألياف. ستضيع ساعات في مطاردة الأشباح قبل أن يتمكن شخص ما أخيرًا من فك مخطط القطبية ويكتشف المشكلة الحقيقية.

كشركة مصنعة، الأمر الأكثر رعبًا ليس مخططات الأسلاك المعقدة-بل "أخطاء الإنتاج الخفية". خلال عقدنا-من الخبرة في التصنيع، رأينا ما يحدث عندما تفتقر عمليات التجميع إلى الضوابط المناسبة. وضع الفشل الأكثر شيوعا؟ أخطاء القطبية الناتجة عن دوران شريط الألياف أثناء الإنهاء. بدون التحقق الآلي، يمكن للعمال المرهقين تدوير الشريط 180 درجة عن غير قصد-وهو خطأ غير مرئي للعين المجردة ولكنه مدمر للرابط. تشير تقارير تحليل فشل الصناعة إلى أن هذا يمثل حوالي 1% من الكابلات القادمة من المنشآت دون اتخاذ تدابير مضمونة. في خط الإنتاج لدينا، نفرض اختبار قطبية مؤتمتًا بالكامل{10}}يولد كل كابل بصمة قطبية فريدة قبل شحنه. لا ينبغي أن تعتمد إدارة القطبية على حظ المثبت؛ يجب إغلاقه في المصنع من خلال الحماية المادية والفحص الآلي.

بعد ذلك الكابوس، وضعنا قاعدة صارمة: في أي عملية نشر كبيرة، نقوم بشكل عشوائي بسحب-اختبار 5% من الكابلات قبل وضعها في الدرج. تحقق من رسم خرائط الألياف الفعلي، وليس الملصق. لا تثق أبدًا بالملصق.

الإصلاح

وثيقة. كل شئ.

قبل تشغيل كابل واحد، قم بإنشاء خريطة قطبية. جدول بيانات، مخطط Visio، رسم تخطيطي للمناديل-لا أهتم. فقط أكتب:

ما هو نوع الكابل الذي يذهب إلى أين

الاتجاه الذي يواجهه المفتاح في كل طرف

ما هو مخطط الألياف المتوقع-إلى-الألياف

قم بتسمية طرفي كل كابل بنوع القطبية. ليس فقط رقم الجزء-القطبية الفعلية. أستخدم شريطًا ملونًا: أزرق لـ A، وأصفر لـ B. تقنية منخفضة-، ولكنها تعمل.

يقوم أحد العملاء الذين أعمل معهم بطباعة رموز QR التي ترتبط بقاعدة بيانات الوثائق الخاصة بهم. مبالغة؟ ربما. لكنهم لم يتعرضوا لحادث قطبي منذ ثلاث سنوات.

ملاحظة: يحافظ هذا المسار المكون من مقطعين- على القطبية الصحيحة لاختراق 4×25G. قم بتغيير أي من الكابلات دون إعادة الحساب، وستقوم باستكشاف الأخطاء وإصلاحها عند منتصف الليل.

الرياضيات خسارة الميزانية

كل وصلة بصرية لها ميزانية طاقة. يقوم جهاز الإرسال بإخراج X dBm. يحتاج جهاز الاستقبال إلى Y dBm على الأقل. الفرق هو ميزانية الخسارة-وهي ما تنفقه على توهين الألياف، وفقدان الموصلات، والتوصيلات.

في 10G، كانت ميزانيات الخسارة سخية. يمكنك استخدام موصلات البيانات المهملة ولا يزال لديك هامش.

عند 100 جيجا، تصبح الحسابات أكثر إحكامًا.

عند 400 جيجا، أنت تعد أعشار الديسيبل مثل البخيل الذي يعد البنسات.

100GBASE-مثال SR4

يمنحك IEEE خسارة إجمالية للقناة تبلغ 1.9 ديسيبل لـ 100G SR4 عبر OM4 على مسافة 100 متر.

دعونا نبني رابطًا واقعيًا:

100 م OM4: 3.5 ديسيبل/كم × 0.1 كم=0.35 ديسيبل

اثنين من تطابقات MTP (التبديل → اللوحة، اللوحة → التصحيح)

إذا كنت تستخدم MPO عام بمعدل 0.75 ديسيبل لكل منهما:

هذا ليس الهامش. هذا هو شريط الخطأ في معدات الاختبار الخاصة بك.

ذرة واحدة من الغبار على أحد الجوانب-تتسبب في تجاوز الميزانية. كابل واحد أطول قليلاً، أكثر من الميزانية. موصل واحد جاء من نوبة عمل بعد ظهر يوم الجمعة في المصنع، تجاوز الميزانية.

نفس الرابط مع MTP Elite بمعدل 0.35 ديسيبل لكل منهما:

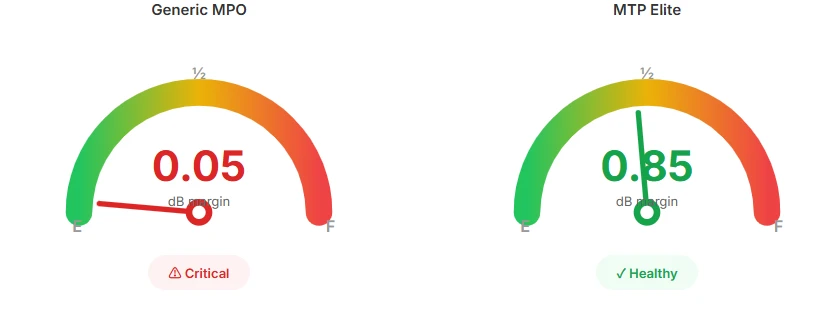

الآن يمكنك التنفس. يحدث الغبار. تنجرف درجات الحرارة. عمر الألياف. هذا الهامش البالغ 0.85 ديسيبل يمتص العالم الحقيقي.

تشبيه رحلة الطريق

فكر في خسارة الميزانية مثل القيادة عبر البلاد-بخزان وقود لا يمكنك إعادة تعبئته.

يبدأ MPO العام بنصف خزان. رحلات قصيرة؟ بخير. ولكن إذا حاولت الوصول من فينيكس إلى دنفر، فسوف تتعرق كل ميل، وتصل إلى محطة الوقود بسبب الأبخرة.

يبدأ برنامج MTP Elite بكامل طاقتك. نفس الوجهة، ولكن الآن يمكنك أن تسلك منعطفًا، وتشغل مكيف الهواء، وليس الذعر عندما تصطدم بحركة البناء.

الوجهة (معدل البيانات الخاصة بك) لا تتغير. هامش المفاجآت الخاص بك يفعل ذلك.

MTP Elite vs Standard: متى يتم دفع القسط

تبيع US Conec درجتين:

الخطة المتوسطة الأجل القياسية:الحد الأقصى لخسارة الإدراج 0.50 ديسيبل. النموذجي حوالي 0.35 ديسيبل.

النخبة المتوسطة الأجل:ماكس 0.35 ديسيبل. النموذجي هو 0.15-0.25 ديسيبل.

تبلغ تكلفة Elite ما بين 15 إلى 30% أكثر اعتمادًا على عدد الألياف والمورد. يستحق كل هذا العناء؟

وإليك كيف أفكر في ذلك.

اذهب إلى النخبة عندما:

تترك حسابات الخسارة الخاصة بك هامشًا أقل من 0.5 ديسيبل بعد إضافة كل شيء

لديك ثلاث نقاط تزاوج أو أكثر في المسار

أنت تقوم الآن بـ 400 جيجا، أو ستفعل ذلك خلال 3 سنوات

الكابل هو العمود الفقري للبنية التحتية التي ستبقى في الجدران لعقد من الزمن

المعيار جيد عندما:

وصلات أقل من 50 مترًا مع تزاوج 1-2 فقط

هامش مريح عند 40 جرام أو 100 جرام

أسلاك التوصيل التي ستستبدلها كل عام على أية حال-لماذا تدفع قسطًا مقابل المواد الاستهلاكية؟

ميزانية محدودة حقًا وقمت بإجراء العمليات الحسابية لإثبات نجاحها

قاعدتي العامة: النخبة للجذوع، القياسية للبقع.

هذا هو المنطق. تدخل الصناديق في السقف وتحت الأرض ومن خلال الجدران. ويبقون هناك لمدة 7-10 سنوات. هذا هو أساس شبكتك - لا يمكنك مطلقًا أن تخسر هوامش الخسارة للبنية التحتية التي لن تلمسها لمدة عقد من الزمن.

من وجهة نظر دقة التصنيع، لا يقتصر الفرق بين درجتي Elite وStandard على 0.1 ديسيبل على الورق فقط. يتطلب إنتاج موصلات درجة النخبة-تلميعًا فائقًا-لوجه النهاية-ورفض أي حلقات ذات معلمات هندسية حدودية مثل إزاحة القمة. توصيتي-السفلى للعملاء: يجب أن تكون صناديق الأمتعة من فئة النخبة. بمجرد دفن موصلات صندوق الأمتعة في حوامل الكابلات، يتم إصلاح نقاط التزاوج الخاصة بها. حبال التصحيح سائلة ويتم تبديلها باستمرار. إذا لم تكن هندسة حلقة صندوق السيارة مثالية، فلا يهم مدى جودة أسلاك التصحيح-سيكون ضغط الاتصال الجسدي غير متساوٍ دائمًا. أنفق المال على المكونات الدقيقة التي لا تتحرك. هذه هي فلسفة التكلفة المنطقية في التصنيع.

بقع؟ إنها مواد استهلاكية. يقوم فنيو العمليات بسحبهم، وإعادة توجيههم، والدوس عليهم، ودحرجة الكراسي فوقهم عن طريق الخطأ. متوسط ​​العمر ربما يكون من ستة أشهر إلى سنة قبل أن يتم تبديلها. إن إنفاق الأموال المتميزة على تصحيحات النخبة أثناء تشغيل الصناديق الهامشية يعد أمرًا عكسيًا-فأنت تقوم بتلميع مقبض الباب بينما تتشقق الأساسات.

استثناء واحد: إذا كنت تتواصل عبر -غرفة لقاء-في غرفة واحدة، فانتقل إلى Elite في كل مكان. لا يمكنك التحكم في جودة الكابل على الجانب الآخر من لوحة التسليم تلك.

MTP PRO: الإصلاحات الميدانية التي تعمل بالفعل

يقوم MTP التقليدي بتأمين القطبية والجنس في المصنع. الطلب خاطئ؟ قم بإعادته، وانتظر ثلاثة أسابيع، واشرح لمدير المشروع سبب تأخر الجدول الزمني.

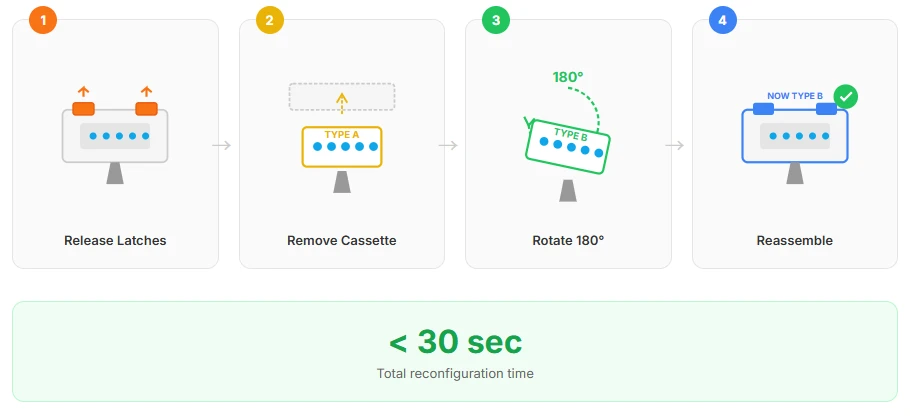

يتيح لك MTP PRO تغيير القطبية (النوع A ↔ النوع B) والجنس (ذكر ↔ أنثى) في الميدان. لا توجد أدوات خاصة للقطبية-فقط افتح الغطاء. يحتاج مبادلة الجنس إلى أداة لاستخراج الدبوس، لكنها لا تزال مهمة تستغرق 30 ثانية.

قسط التأمين هو 20-40% فوق الخطة المتوسطة الأجل القياسية. يبدو حادا.

ولكن دعونا نجري الحسابات -الدقيقة:

إذا كنت تقوم بعملية نشر كبيرة مع أي غموض حول ما تم تثبيته بالفعل، فإن MTP PRO يدفع لنفسه في المرة الأولى التي لا يتطابق فيها شيء ما مع الرسم.

بالنسبة إلى الموقع المشترك أو البيئات التي يديرها طرف ثالث، فإننا نوصي عادةً العملاء بتحديد MTP PRO مباشرةً. في سيناريوهات "الصندوق الأسود" حيث لا يمكنك التنبؤ بقطبية الطرف الآخر أو جنسه، فإن المجال-القدرة القابلة للتغيير لـ PRO ليست ملائمة فقط-إنها تأمين. لقد رأينا العملاء يغلقون عشرة-آلاف-مشروع ألياف بالكامل لمدة أسبوع لأنه تبين أن كلا الطرفين من الذكور. باعتبارنا شركة مصنعة، نقوم بإنتاج موصلات سلسلة PRO-لإعادة سلطة التكوين إلى الميدان-للقضاء على مخاطر سلسلة التوريد الناتجة عن فجوات الاتصال في المراحل المبكرة-.

بالنسبة للإصدارات الصغيرة والموثقة جيدًا-والتي يمكنك من خلالها التحكم في كل متغير؟ المعيار على ما يرام.

MTP-16: توقف عن إهدار الألياف

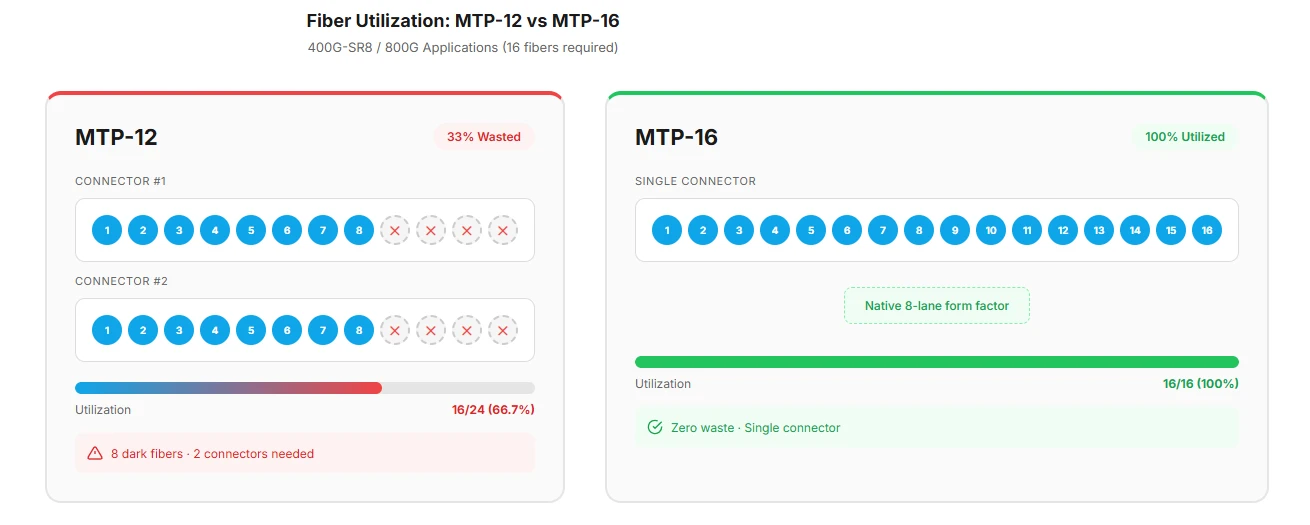

سر قذر حول MTP المكون من 12 ليفًا: إنه يهدر ثلث أليافك لتطبيقات ذات 8 حارات.

يستخدم 40G 4 ممرات (8 ألياف). 100يستخدم G 4 ممرات (8 ألياف). 400يستخدم G 8 ممرات (16 أليافًا). 800يستخدم G 8 ممرات (16 أليافًا).

MTP-16 يعمل على إصلاح هذا. ستة عشر أليافًا، ثمانية أزواج مزدوجة، بدون نفايات.

بالنسبة إلى 400G-SR8 والموجة 800G القادمة، MTP-16 هو عامل الشكل الأصلي. إذا كنت تقوم بإنشاء بنية تحتية جديدة لتدريب الذكاء الاصطناعي-فإن مجموعات GPU التي تحتاج إلى 400 جيجا بايت أو 800 جيجا بايت بين كل عقدة يتم توحيدها على MTP-16 الآن. إن دلتا التكلفة لا تذكر، ولن تتمكن من تمزيق جذوع من 12 أليافًا في غضون عامين.

سمعت من جهة اتصال Hyperscaler الشهر الماضي: لقد التزموا بالفعل بـ MTP-16 لجميع الإصدارات الجديدة. إن تحسين استخدام الألياف وحده يبرر تغيير الأدوات.

إنهاء-فحص الوجه: الجزء الممل الذي يوفر عليك

سأبقي هذا قصيرًا لأنه الموضوع الأقل إثارة للاهتمام. لكن تخطيها هو السبب الذي يجعل الناس يحرقون أجهزة إرسال واستقبال بقيمة 2000 دولار.

تحتوي موصلات MTP على 12 أو 16 أو 24 أليافًا في حلقة واحدة. جسيم ملوث واحد على ألياف واحدة يخزن الموصل بأكمله. احتمالات حجم التلوث مع عدد الألياف.

تحدد المواصفة IEC 61300-3-35 النظافة. وهنا الملخص:

تلك المنطقة الأساسية-25 ميكرون - منطقة قاسية. ذرة غبار واحدة. واحد. ويبدأ رابط 400G الخاص بك في ظهور أخطاء CRC.

لا يمكنك فحص 12+ من الألياف يدويًا لكل موصل لكل طرف لكل كابل. احصل على مسبار MTP آلي (4000-8000 دولار). إنه يدفع ثمنه في المرة الأولى التي تصاب فيها بالتلوث قبل التزاوج بدلاً من استبدال جهاز الإرسال والاستقبال.

بروتوكول التنظيف:

1. افحص أولاً. دائماً.
2. إذا كانت متسخة: امسحها جافة. يعمل 80% من الوقت.
3. لا تزال قذرة: IPA نظيف ورطب.
4. أعد -الفحص قبل التزاوج.
5. هل تفشل بعد التنظيف الرطب؟ قد يكون الموصل تالفًا. لا تجبرها.

هناك شيء واحد يخطئ فيه المبتدئون: فهم يفترضون أن التنظيف الرطب يكون دائمًا أكثر شمولاً من التنظيف الجاف. بالنسبة لموصلات MTP، فهذه كارثة تنتظر الحدوث. تؤدي بقايا IPA التي لا تتبخر تمامًا إلى إنشاء مصائد صغيرة لزجة-في فتحات دبوس التوجيه-وتجذب هذه المصائد غبارًا أكثر مما بدأت به.

تحت مجهر المصنع 400x، غالبًا ما نرى القاتل غير المرئي الذي خلفه "التنظيف الرطب": أفلام بقايا IPA. يستخدم العديد من العملاء منظف الألواح أو الكحول عالي التركيز-، ولكن إذا كانت نسبة الخليط خاطئة أو كان التبخر غير مكتمل، فإن التوتر السطحي السائل "يحبس" الجزيئات الدقيقة حرفيًا في فتحات دبوس التوجيه MTP. لهذا السبب يتم اختبار بعض الكابلات بشكل جيد بمجرد إخراجها من الصندوق ولكنها تظهر خسارة كبيرة بعد بضع دورات تزاوج فقط. توصيتنا بأرضية المتجر: التنظيف الجاف يتعامل مع تسعين بالمائة من الحالات. إذا كان التنظيف الرطب ضروريًا للغاية، فاستخدم مذيبات تنظيف متخصصة خالية من البقايا-متبوعة بالتطهير بالنيتروجين عالي الضغط-. الهدف هو الحفاظ على "السلامة الأصلية" لنهاية الألياف-الوجه-وليس إتلافها كيميائيًا بالمعالجة المفرطة.

قاعدتنا: المسح الجاف أولاً، دائمًا. احتفظ بالتنظيف الرطب للتخلص من زيوت الجلد الملوثة العنيدة-من أصابع التقنيين، أو بقايا المواد اللاصقة، أو هذا النوع من الأشياء. وإذا قمت بالتنظيف الرطب، فاتبعه على الفور بتمريرتين للمسح الجاف. فكر في MTP مثل البصريات الدقيقة: كلما كان أكثر جفافًا وأكثر أمانًا.

أحد التفاصيل التي غالبًا ما يتم التغاضي عنها: تصميم غطاء الغبار له أهمية أكبر مما يدركه الناس. القبعات التي تمسك بإحكام شديد تجبر الفنيين على شد الحذاء أثناء الإزالة، مما قد يؤدي إلى الضغط على مجموعة الطويق. عندما صممنا أغطية الغبار الخاصة بنا، قمنا بتصميم شد المقبض خصيصًا لموازنة الحماية من التلوث مع سهولة الإزالة-متينة بما يكفي لتبقى في مكانها أثناء المناولة، وفضفاضة بدرجة كافية بحيث لا يمكنك مواجهتها في الساعة 2 صباحًا في خزانة مظلمة. أشياء صغيرة مثل هذه غير موجودة في أي ورقة بيانات.

إطار القرار

وهنا ورقة الغش. لكن اقرأ العلامات النجمية-حيث يوجد التوجيه الحقيقي.

العلامات النجمية:

⚠️ بالقرب من معدات التدفئة والتهوية وتكييف الهواء أو الضواغط؟يعمل الاهتزاز على فك التوصيلات بمرور الوقت. استخدم MTP (المشابك المعدنية) حتى لو كانت حسابات الخسارة تشير إلى أن النوع العام جيد.

⚠️ بيئة المختبر مع إعادة التشكيل المستمر؟MTP PRO، حتى لو كانت القطبية "معروفة". تتغير الخطط. تنقذ نفسك من الصداع.

⚠️ هل تريد الاتصال بجذوع MPO العامة الموجودة؟لا تضيع أموالك على تصحيحات النخبة-قم بترقية صناديق الأمتعة أولاً. السلسلة قوية بقدر أضعف حلقة.

⚠️ هل التقيت-بغرفتي؟النخبة في كل مكان. هذا هو الأمر المتعلق بالموقع المشترك: لا يمكنك فحص ما هو موجود على الجانب الآخر من لوحة الترسيم تلك. ليس لديك أي فكرة عما إذا كانوا يستخدمون وصلات العبور عالية الجودة أو أرخص شيء يمكن أن يجده قسم المشتريات لديهم. ما يمكنك التحكم فيه هو الجانب الخاص بك من الاتصال. ينشئ Going Elite من جانبك هامشًا إضافيًا قدره 0.3 ديسيبل-وفي بيئة "الصندوق الأسود" حيث لا تتمكن من رؤية نصف الرابط، غالبًا ما يكون هذا الهامش هو الفرق بين الضوء الأخضر الثابت والتنبيه الأصفر المرفرف.

بالنسبة لصناديق الألياف MPO/MTP، والأشرطة، والوحدات الجانبية التي تغطي هذا النطاق بأكمله، يمكنك العثور على المواصفات التفصيلية وتوافر المخزون فيكتالوج إيفولكس. يشتمل قسم موصل الألياف الضوئية الخاص بنا على متغيرات MTP-12 وMTP-16 وPRO - وجميعها تم تصنيعها باستخدام ضوابط الجودة وبروتوكولات الفحص التي تمت مناقشتها في هذا الدليل.

ألياف MPO/MTP ليست معقدة بمجرد استيعاب ثلاثة أشياء:

مقاييس جودة الموصل مع السرعة.40G يغفر الإهمال. 400G لا يغفر.

تبدو أخطاء القطبية مثل كل شيء باستثناء أخطاء القطبية.الوثيقة قبل التثبيت.

ميزانيات الخسارة أصغر مما تعتقد.قم بالحسابات. إذا كان قريبًا، قم بترقية مواصفات الموصل.

ورأي شخصي واحد: MTP Elite على جذوع العمود الفقري تستحق دائمًا القسط. يعد إجمالي فرق التكلفة في إنشاء مركز البيانات خطأ تقريبيًا مقارنة بليلة واحدة من استكشاف الأخطاء وإصلاحها في حالات الطوارئ.

مراجع

1. مواصفات US Conec MTP: https://www.usconec.com/
2. دليل موصل FS.com MTP: https://www.fs.com/blog/a-دليل-شامل-إلى-mtp-connector-958.html
3. TIA-568.3-D: معيار مكونات كابلات الألياف الضوئية
4. IEC 61754-7: مواصفات عائلة موصل MPO
5. IEC 61300-3-35: معايير فحص الوجه النهائي
6. IEEE 802.3bm/cm: المعايير البصرية 100G و400G
