ما هو MDU؟ (مفهوم)

يرمز MDU إلى -وحدة سكنية متعددة. في صناعة الاتصالات والشبكات، يشير هذا المصطلح إلى مبنى يضم العديد من الأسر المستقلة. تشمل الأمثلة الشائعة المباني السكنية ومساكن الطلاب والفنادق ومباني المكاتب.

يشير مصطلح ألياف MDU أو ألياف MDU إلى نشر الألياف-في-الشبكات المنزلية (FTTH) -للمباني المنزلية المتعددة-. هذه طريقة نشر مختلفة عن توصيل الكابلات للمنازل المنفصلة (SDU، وحدة سكنية - مفردة):

مقارنة	SDU	MDU
توزيع المستخدم	منتشرة، أسرة واحدة لكل هيكل	وحدات مركزة ومتعددة لكل مبنى
استخدام الكابل	كابل مخصص لكل أسرة	عمود فقري مشترك، قطرات متفرعة
طريقة التقسيم	عادة في الهواء الطلق	تقسيم الطبقات داخل المبنى
تعقيد الكابلات	بسيط	يتطلب التخطيط الدقيق

بعد أن استوعبنا المفهوم الأساسي لماهية MDU في مجال الاتصالات، أصبح لدينا الآن فهم أفضل لكيفية نشر حل تركيب ألياف MDU محدد.

ما هي المشاكل التي يمكن أن يحلها لك هذا الدليل؟

هذا دليل عملي لمشروع MDU للألياف. سواء كنت مهندس شبكات تخطط لمشروع ألياف بصرية MDU / وكيل شراء يحتاج إلى فهم معنى MDU في الاتصالات / مدير عقارات يريد فهم ما تمثله MDU في مجال الاتصالات

أو ببساطة أحد المتحمسين للتكنولوجيا الذين يريدون فهم مبادئ كابلات كابلات MDU، ستجد معلومات مفيدة عن مشروع MDU هنا.

سأستخدممنتجات إيفولوكس فايبركأمثلة لأن خط منتجاتنا يغطي المعدات الأساسية لكابلات MDU: موصلات الألياف الضوئية، وأسلاك التصحيح، والأسلاك التوصيلية، ومقسمات PLC، والصناديق الطرفية، والمحولات-هذه هي على وجه التحديد المكونات السلبية الأكثر استخدامًا في تركيب ألياف MDU.

ما هي الاستراتيجيات التي ينبغي استخدامها لأحجام مختلفة من وحدات MDU؟

يعد فهم حجم وحدة MDU الخاصة بك أمرًا ضروريًا قبل أن نتمكن من البدء في نشر الإستراتيجية، نظرًا لاختلاف طرق النشر. يحدد هذا عدد المقسمات والصناديق الطرفية وكابلات الألياف الضوئية التي تحتاجها. يتم تصنيف مشاريع الاتصالات MDU إلى ثلاثة أنواع بناءً على عدد الطوابق والأسر:

نوع MDU	طوابق	الوحدات	استراتيجية الكابلات	أوصى تقسيم العمارة
وحدة MDU منخفضة الارتفاع-	أقل من أو يساوي 3 طوابق	أقل من أو يساوي 12 وحدة	مركزية، المعدات خارج المبنى	فردي-المرحلة 1:16
منتصف-ارتفاع MDU	4-10 طوابق	12-128 وحدة	غرفة المعدات الموزعة + المحطات الأرضية	مرحلتان-1:8×1:8
ارتفاع-وحدة MDU	>10 طوابق	>128 وحدة	غرف توزيع متدرجة ومتعددة	مرحلتان-1:16×1:8

ما هي شبكة الألياف MDU؟

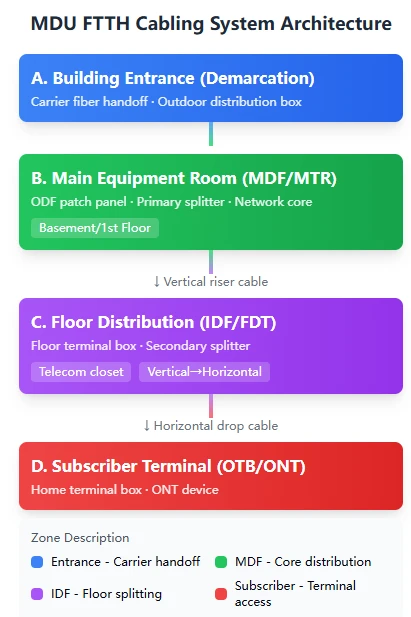

فيما يلي رسم تخطيطي لمساعدتك على الفهم: تتكون شبكة الألياف الضوئية MDU الكاملة من أربع مناطق، تمتد من نهاية المشغل إلى نهاية مالك المنزل:

MDU FTTH Cbaling System Architecture

تتمثل مهمة تركيب ألياف MDU في توصيل هذه المناطق الأربع باستخدام المعدات المناسبة.

ما هو التكوين المطلوب لغرفة المعدات الرئيسية؟

هل تتذكر حجم MDU الخاص بك؟ ثم يمكننا أن نبدأ في فهم كيفية تكوين غرفة المعدات الرئيسية المقابلة. تعد غرفة المعدات الرئيسية مسؤولة بشكل أساسي عن إنهاء الألياف الضوئية الخارجية والتوجيه الرئيسي والتوزيع، مما يؤثر على سعة الشبكة الإجمالية وقابلية التوسع. لقد قمت بإدراج المنتجات المناسبة مباشرة للرجوع إليها:

تكوين المعدات الموصى بها للألياف من Evolux

نوع المعدات	تحديد	طلب	لماذا تختار هذا
حامل-تركيب ODF	4U، 144/288 نواة	متوسطة-وحدة MDU كبيرة (60-200 وحدة)	سعة عالية، سهولة التوسع
اسحب-خارج ODF	2U، 48/96 نواة	وحدة متوسطة الحجم (24-60 وحدة)	عملية سهلة، قيمة جيدة
ثابت ODF	2U، 48 نواة SC/96 نواة LC	وحدة MDU صغيرة (<24 units)	هيكل بسيط، تكلفة منخفضة
جدار-صندوق ألياف مثبت على الحائط	1U/2U، 12/24/48 منفذ	سيناريوهات-محدودة المساحة	لا توجد مساحة أرضية مطلوبة

يعد ODF (إطار التوزيع البصري) قطعة أساسية من المعدات في غرفة المعدات الرئيسية. تتمتع لوحات تصحيح ODF من Evolux بالعديد من الميزات الجديرة بالملاحظة: المظهر الأنيق، والأسلاك المعقولة، وسهولة تحديد الموقع، والتركيب البسيط-وهي أمور مهمة بشكل خاص للصيانة اللاحقة.

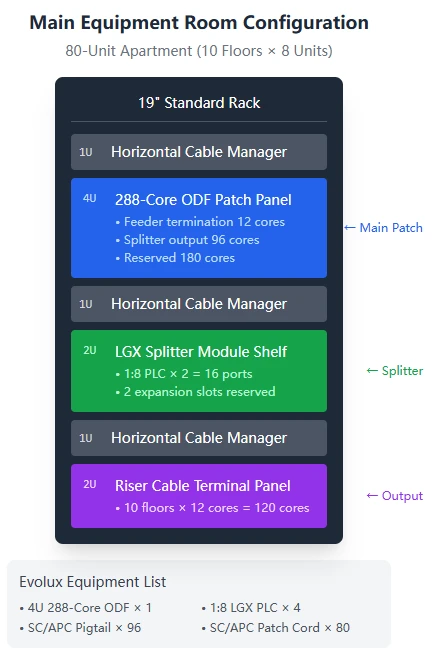

مثال محدد من Evolux: مخطط التكوين لمبنى سكني متوسط الارتفاع مكون من 80-وحدة

إذا كان مشروعك أيضًا عبارة عن مبنى مكون من 10 طوابق يحتوي على 8 وحدات في كل طابق، بإجمالي 80 وحدة، فيمكن تكوين غرفة المعدات الرئيسية الخاصة بك على النحو التالي:

Main Equipment Room Configuration

قائمة المعدات المستخدمة في الحل:·

4U 288- ODF مثبت على حامل أساسي × 1
مقسم LGX PLC 1:8 × 4 (2 قيد الاستخدام، 2 في وضع الاستعداد)
SC / APC ضفيرة 1 م × 96
سلك تصحيح SC/APC 2 م × 80
رف إدارة الكابلات الأفقي 1U × 3

ما هو الخائن البصري PLC؟ كيف يتم استخدامه في MDU؟

يمكن للمشغلين توفير 1-2 ألياف ضوئية فقط (تتوافق مع 1-2 منافذ PON) أو عدد محدود من الألياف، ولكننا نحتاج إلى توصيل عشرات أو حتى مئات الأسر. في هذه الحالة، يتم استخدام مقسم بصري لحل هذه المشكلة عن طريق "تحويل الواحد إلى عدة". يستخدم الفاصل البصري PLC مبدأ أدلة الموجات الضوئية "لتقسيم" شعاع الضوء بشكل موحد إلى حزم متعددة. على سبيل المثال، يحتوي المقسم 1:8 على مدخل واحد و8 مخرجات، حيث يحتوي كل مخرج على 1/8 تقريبًا من قوة الإشارة الأصلية.

تتطلب سيناريوهات التطبيق المختلفة استخدام المقسمات مع أنواع الحزم المقابلة:

نوع الحزمة	خصائص الحجم	مكان التثبيت	متى تستخدم
الألياف العارية	الأصغر	يتطلب حماية إضافية	سيناريوهات الربط المخصصة
أنبوب فولاذي صغير	3 × 40 ملم	داخل الصناديق الطرفية	الخيار الأول لتقسيم الأرضية
صندوق ايه بي اس	100×80×10 ملم	التثبيت المستقل	أماكن خارجية أو واسعة
كاسيت ال جي اكس	الوحدة القياسية	داخل رف ODF	تقسيم غرفة المعدات الرئيسية
قم بتوصيل-البطاقة	بحجم البطاقة-.	فتحات صندوق التوزيع	صناديق التوزيع الأرضية

الجدول المرجعي لنسبة التقسيم:

نسبة الانقسام	الخسارة النظرية	الخسارة الفعلية	طلب
1:2	3.0 ديسيبل	3.2-3.8 ديسيبل	تتالي ما قبل-المرحلة
1:4	6.0 ديسيبل	6.5-7.2 ديسيبل	وحدة MDU صغيرة منخفضة الارتفاع-
1:8	9.0 ديسيبل	9.5-10.5 ديسيبل	MDU المتوسطة، الأكثر شيوعا
1:16	12.0 ديسيبل	12.5-13.5 ديسيبل	تقسيم مركزي
1:32	15.0 ديسيبل	15.5-17.0 ديسيبل	تقسيم أساسي كبير لـ MDU
1:64	18.0 ديسيبل	18.5-20.5 ديسيبل	سيناريوهات-عالية الكثافة للغاية

هل يجب عليك اختيار تقسيم المرحلة-المرحلة الواحدة أم المرحلتين-؟

يتضمن التقسيم -المرحلة الواحدة وضع مقسم كبير (على سبيل المثال، 1:32) في الطابق السفلي، وتقسيم الألياف مباشرة إلى كل أسرة إلى 32 مسارًا. هذا الأسلوب بسيط في البنية ويحتوي على نقاط تقسيم أقل، لكن الكابلات معقدة بسبب العدد المتزايد من كابلات الألياف الضوئية.

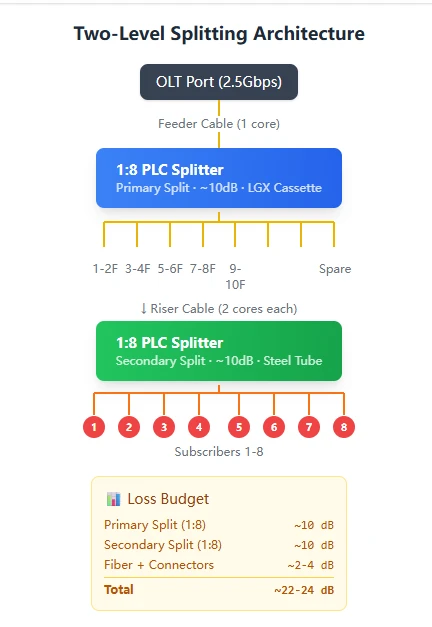

يتضمن التقسيم على مرحلتين-وضع مقسم بنسبة 1:8 في الطابق السفلي، ثم مقسم آخر بنسبة 1:8 في كل طابق، مما يخدم بشكل فعال 8 × 8=64 من الأسر. تتطلب هذه الطريقة عددًا أقل من كابلات الألياف الضوئية وهي أكثر مرونة، لكن مرحلة التقسيم الإضافية تزيد من فقدان الألياف بمقدار 10 ديسيبل تقريبًا.

Two-Level Splitting Architecture

بالنسبة إلى وحدات MDU التي تضم أكثر من 30 أسرة، نوصي بالتقسيم على مرحلتين-. هذا هو النهج السائد لتركيب ألياف MDU.

كيفية اختيار مربع المحطة؟

منطقة الأسلاك الأرضية هي "نقطة التقاطع" للكابلات الضوئية العمودية العمودية وكابلات الإسقاط الأفقية-وهي الكابلات الضوئية الموجودة في "الأرض" الصاعدة هنا، ثم تتفرع إلى كابلات ضوئية متعددة متصلة بكل أسرة.

صناديق المحطة الداخلية

منتج	عدد المنافذ	الأبعاد (مم)	سمات	طلب
صندوق طرفي صغير	2-ميناء	86×86×23	نحيف جدًا-، مثبت على الحائط-متساطح	مدخل المشتركين
صندوق المحطة القياسية	4-ميناء	120×80×25	حامل على الحائط-، بلمسة نهائية باللون الأبيض	مشترك/طابق صغير
صندوق المحطة المتوسطة	8-ميناء	180×120×35	مدمج-في علبة الوصلات	توزيع الأرضيات
صندوق طرفي كبير	16/24 منفذ	280×200×50	يمكن منزل الخائن	التوزيع الرئيسي للأرضية

صناديق طرفية مقاومة للماء في الهواء الطلق

إذا كانت خزانة الاتصالات رطبة، أو كانت نقطة التوزيع في الخارج، فاستخدم الأنواع المقاومة للماء:

منتج	عدد المنافذ	تصنيف الحماية	طلب
صندوق مقاوم للماء ذو 8 منافذ	8-ميناء	IP65	البيئات الرطبة/شبه-الخارجية
صندوق مقاوم للماء ذو 16 منفذًا	16 منفذًا	IP65	توزيع ارضي خارجي
صندوق مقاوم للماء ذو 24 منفذًا	24 منفذًا	IP65	طوابق كبيرة/متعددة-الناقلات

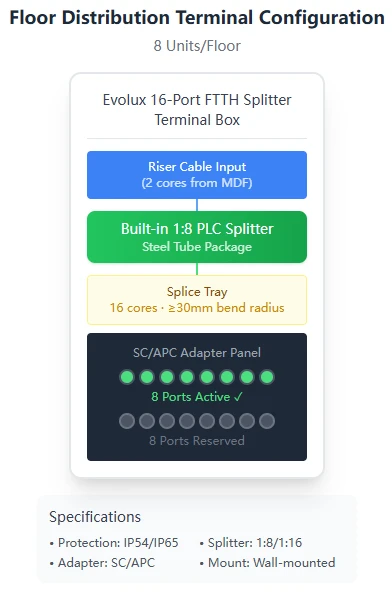

مخطط تركيب صندوق المحطة الأرضية:

Floor Distribution Terminal Configuration

كيفية اختيار كابل الألياف الضوئية؟ ما هو النوع الذي يجب استخدامه لمواقع مختلفة؟

يتطلب اختيار كابل MDU مراعاة موقع التثبيت ومتطلبات العدد الأساسي وتصنيف مثبطات اللهب. يتم استخدام أنواع مختلفة من كابلات الألياف الضوئية في مناطق مختلفة:

كابلات العمود الفقري الناهض

نموذج المنتج	العدد الأساسي	نوع الألياف	سترة	تصنيف النار	طلب
GJFJV	2-24 نواة	G652D/G657A1	LSZH	الناهض	الناهض الداخلي هو الخيار الأول
GJSFJV	6-24 نواة	G657A1	LSZH + شريط فولاذي	الناهض	عند الحاجة إلى حماية إضافية
جيفتي	12-288 نواة	G652D	بي	تم تقييم الأماكن الخارجية-.	خارجي لمدخل المبنى

كابلات التوزيع الأفقية

نموذج المنتج	العدد الأساسي	نوع الألياف	سترة	سمات	طلب
GJXZY	2-24 نواة	G657A2	LSZH	أنبوب صغير-مرن	توزيع المدخل
GJPFXJH	12-48 نواة	G657A	LSZH	مخزن مؤقت محكم متعدد النواة	أرضية فتب

إسقاط الكابل

نموذج المنتج	العدد الأساسي	القطر الخارجي	نوع الألياف	سترة	طلب
GJXFH (الفراشة)	1-4 الأساسية	2 × 3 مم	G657A1/A2	LSZH	قطرة داخلية
GJXFH (الدعم الذاتي)	1-4 الأساسية	2 × 5 ملم	G657A2	LSZH + أسلاك الفولاذ	إسقاط جوي
GJYXFCH	2-12 نواة	دائري	G657A2	LSZH	هوائي/خارجي
عازلة ضيقة	1-2 الأساسية	3.6-4.8 ملم	G657A1	LSZH-OFNP	الأسلاك الداخلية

هل وحدة MDU هل تحتاج إلى كابل ألياف بصرية G657 للتركيب المنزلي؟

سلسلة G657 عبارة عن "ألياف غير حساسة للثني-"، مما يعني أنها يمكن أن تعمل بنصف قطر انحناء صغير جدًا دون زيادة الخسارة. وهذا يجعلها مثالية لزوايا المدخل وانحناءات القناة الضيقة.

معيار	الحد الأدنى لنصف قطر الانحناء	خسارة إضافية عند 1550 نانومتر	منتج إيفولوكس
G.657A1	10 ملم	أقل من أو يساوي 0.25 ديسيبل عند 10 ملم/10 دورات	كابل إسقاط قياسي
G.657A2	7.5 ملم	أقل من أو يساوي 0.03 ديسيبل عند 15 ملم/10 دورات	قطرات مساحة ضيقة
G.657B3	5 ملم	أقل من أو يساوي 0.15 ديسيبل عند 5 مم/1 دورة	سيناريوهات الانحناء الشديد

أين يقع صندوق طرفية الألياف الضوئية؟

يعد صندوق أطراف الألياف الضوئية هو المحطة الأخيرة لكابلات الألياف الضوئية للوصول إلى منزل المستخدم-حيث يتم توصيل المودم البصري (ONT) هنا.

اختيار صندوق المحطة الرئيسية

سيناريو	المنتج الموصى به	تحديد	سمات
سكني قياسي	صندوق طرفي FTTH صغير	2-ميناء، أبيض	86-لوحة من النوع، مثبتة على الحائط
سكنية راقية	راحة مربع المحطة	2-ميناء مخفي	يتناسق مع الديكور
مستخدم تجاري	صندوق المحطة القياسية	4-ميناء	يدعم ONTs متعددة أو خطوط النسخ الاحتياطي
في الهواء الطلق	صندوق طرفي مقاوم للماء	2 منفذ، IP65	تركيب خارجي، مقاوم للماء

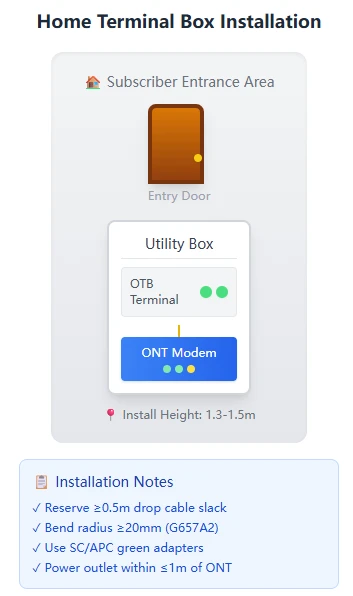

موقع التثبيت ومخطط النقاط الرئيسية:

Home Terminal Box Installation

موصلات ومحولات الألياف الضوئية: هذه الملحقات الصغيرة ضرورية

في شبكات ألياف MDU، يتم استخدام الموصلات والمحولات، على الرغم من صغر حجمها، بكميات كبيرة وتلعب دورًا حاسمًا-فهي مسؤولة عن تمكين اتصالات "التوصيل-والتشغيل-" بين الألياف الضوئية.

أنواع الموصلات الشائعة

يكتب	مظهر	الاستخدام الرئيسي
SC/APC	رأس مربع أخضر	معيار شبكة PON، مطلوب لـ MDU
SC/UPC	رأس مربع أزرق	سيناريوهات غير -PON
إل سي	رأس مربع صغير	سيناريوهات الكثافة العالية-، الشائعة في ODF
إف سي	رأس ملولب مستدير	المعدات القديمة

نوصي باستخدام SC/APC مع الموصلات الخضراء باستمرار. هذا سوف يساعد على تجنب الإدراج غير الصحيح.

ماذا عن وحدات MDU الكبيرة؟

يمكننا استخدام حل MPO/MTP عالي الكثافة-:

بالنسبة لمشروعات الألياف الضوئية MDU الكبيرة التي تضم أكثر من 200 مستخدم، تكون الموصلات التقليدية الفردية-غير فعالة للغاية. يمكن أن يؤدي حل MPO/MTP من Evolux إلى تحسين كفاءة النشر بشكل كبير.

مواصفات لوحة التصحيح MPO/MTP

منتج	تحديد	الكثافة الأساسية	طلب
لوحة التصحيح MPO/MTP 1U	96 نواة	96 نواة/1U	التوزيع الرئيسي لـ MDU المتوسط
لوحة التصحيح MPO/MTP 1U	144 نواة	144 نواة/1U	توزيع رئيسي MDU كبير
لوحة التصحيح MPO/MTP 3U	288 نواة	96 نواة/ش	وحدة MDU-كبيرة جدًا
لوحة التصحيح MPO/MTP 4U	384/576 النواة	96-144 نواة/وحدة	درجة مركز البيانات

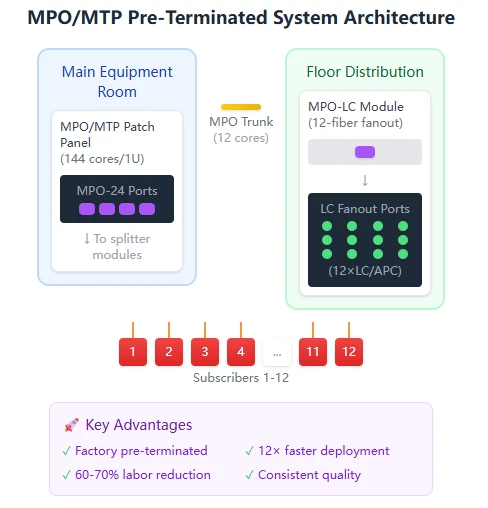

مزايا أنظمة MPO-المنتهية مسبقًا:

MPO/MTP Pre-Terminated System Architecture

الأسئلة المتداولة

البحث السريع عن المنتج وحساب الخسارة

كيفية اختيار لوحة التصحيح ODF؟

مقياس المستخدم	المنتج الموصى به	تحديد	نوع الموصل
<20 units	1U ثابت	24 نواة	SC
20-40 وحدة	شريحة 1U-للخارج	48 نواة	سك/لك
40-80 وحدة	شريحة 2U-للخارج	96 نواة	إل سي
80-150 وحدة	حامل 4U-حامل	144 نواة	إل سي
150-250 وحدة	حامل 4U-حامل	288 نواة	لك/الخطة الرئيسية
250+ وحدة	MPO عالية-كثافة	576 نواة+	MPO-LC

كيفية اختيار الخائن؟

مرحلة الانقسام	نسبة الانقسام	نوع الحزمة	موقع التثبيت
المرحلة الأولى	1:8/1:16	كاسيت ال جي اكس	رف ODF
المرحلة الثانية	1:8	أنبوب فولاذي/صندوق ABS	صندوق المحطة الأرضية
مرحلة واحدة	1:16/1:32	صندوق ايه بي اس	صندوق توزيع خارجي

كيفية اختيار الكابل؟

موقع التطبيق	المنتج الموصى به	العدد الأساسي	نوع الألياف
المغذية في الهواء الطلق	جيفتي	12-48 نواة	G652D
الناهض الداخلي	GJFJV	24-48 الأساسية	G657A1
المدخل أفقي	GJXZY	12-24 نواة	G657A2
إسقاط داخلي	GJXFH/عازلة ضيقة	1-2 الأساسية	G657A1/A2
قطرة في الهواء الطلق	الدعم الذاتي لـ GJXFH-.	1-2 الأساسية	G657A2

كيفية اختيار صندوق المحطة الطرفية؟

موقع التثبيت	المنتج الموصى به	عدد المنافذ	تصنيف الحماية
مدخل المشتركين	صندوق طرفي صغير	2-ميناء	IP20
خزانة أرضية (داخلية)	صندوق المحطة القياسية	8/16-ميناء	IP54
خزانة أرضية (رطبة)	صندوق طرفي مقاوم للماء	8/16/24 منفذ	IP65
التوزيع الخارجي	صندوق توزيع مقاوم للماء	16/24 منفذ	IP65

كيفية حساب ميزانية الخسارة؟

أنظمة PON لها حدود لميزانية الطاقة (عادةً 28-32 ديسيبل). تجاوزها وسيكون لديك المتسربين. عند القيام بتركيب ألياف MDU، يجب عليك حساب ميزانية الخسارة مقدمًا.

مصادر الخسارة

نوع الخسارة	القيمة النموذجية	ملحوظات
فقدان الألياف	0.35-0.4 ديسيبل/كم	بضع مئات من الأمتار من المبنى تضيف 1-2 ديسيبل
خسارة الفاصل	10-17 ديسيبل	يعتمد على نسبة الانقسام
فقدان الموصل	0.3-0.5 ديسيبل/لكل منهما	كل نقطة اتصال متزاوجة
فقدان لصق	0.05-0.1 ديسيبل/لكل منهما	مع نوعية لصق جيدة

نموذجي-حساب خسارة تقسيم المرحلة

تقسيم المرحلة الأولى (1:8)=10.5 ديسيبل

تقسيم المرحلة الثانية (1:8)=10.5 ديسيبل

فقدان الألياف (500 م)=0.2 ديسيبل

الموصلات (6)=2.4 ديسيبل

التوصيلات (4)=0.3 ديسيبل

─────────────────────────────────────

إجمالي ≈ 24 ديسيبل

اترك 3-4 ديسيبل من الهامشللبقاء ضمن ميزانية الطاقة PON.

حول إيفولوكس فايبر

شنتشن إيفولوكس الألياف المحدودة، التي تأسست في عام 2013، تركز على البحث والتطوير وتصنيع منتجات توصيل الألياف الضوئية.

خطوط الإنتاج الأساسية:

موصلات الألياف البصرية
حبال التصحيح
أسلاك التوصيل المصنوعة
الخطان
الصناديق الطرفية
محولات
خطة الخطة الرئيسية/الخطة المتوسطة الأجل
منتجات-عالية الكثافة

تغطي هذه المنتجات جميع احتياجات الاتصال السلبي لهندسة الألياف الضوئية MDU.
