كيفية لصق أسلاك التوصيل المصنوعة من الألياف في لوحة التصحيح: الإجراء ومعايير النجاح وحدود القبول

معظم ما يصل إلى مكتب التطبيقات لدينا ليس مشكلة ربط. إنها مشكلة شراء أو تخطيط لم تصبح مرئية إلا عندما كان الطاقم يقف عند جهاز الربط مع فتح الكابل بالفعل. تستغرق ثلاث عمليات فحص عشر دقائق وتزيلها كلها تقريبًا.

هناك ثلاثة أوضاع فشل تمثل معظم الشكاوى والعوائد التي نتعامل معها، ويتم تحديد الثلاثة جميعًا قبل أن يفتح أي شخص كبلًا: لوحة تم طلبها كهيكل نهائي{0}}مباشر عندما يفترض التصميم صواني الوصل، ومجموعة جديلة متعددة الأوضاع تم طلبها مقابل صندوق وضع واحد- لأن الطلب يشير إلى لون الغلاف بدلاً من طباعة الكابل، واستبدال الأرجل مقاس 0.9 مم بأرجل مقاس 2.0 مم على أساس السعر حتى لا يتم إغلاق الدرج دون الضغط عليه. لا يمكن إصلاح أي من الثلاثة باستخدام أداة ربط أفضل.

اختيار اللوحة على وجه الخصوص هو قرار شراء يتم اتخاذه قبل أسابيع من قيام أي شخص بفتح الكابل، وهذا هو السبباختيار لوحة تصحيح جاهزة-أو ODFينتمي داخل خطة لصق. توافق الوضع هو نفس نوع القرار:الفرق بين الوضع الفردي-والإنشاء الضفيري متعدد الأوضاعيتم تعيينه في مرحلة الطلب، وليس في الدرج.

إن الحجة المؤيدة لإنهاء الجديلة هي حجة تصنيعية، وليست حجة ملائمة. يتم ضبط هندسة الوجه لنهاية الطويق-، والتي تعني نصف قطر الانحناء وإزاحة القمة وارتفاع الألياف، على معدات تلميع تقوم بتشغيل العشرات من الموصلات في وقت واحد تحت ضغط وتسلسل أفلام يمكن التحكم فيهما.

ما يمكننا ذكره بدقة هو المواصفات والعملية التي تقف وراءها. تمر كل مجموعة منتهية على خطنا بفحص الوجه النهائي-، وقياس فقدان الإدراج، وقياس فقدان الإرجاع، والاستمرارية، والتحقق من القطبية، وتأكيد تسلسل الألوان- قبل التعبئة. حدود مواصفات الوضع الفردي- هي أقل من أو تساوي 0.2 ديسيبل من خسارة الإدراج وأكبر من أو تساوي 50 ديسيبل من خسارة الإرجاع لـ UPC، وأقل من أو تساوي 0.3 ديسيبل وأكبر من أو تساوي 60 ديسيبل من أجل APC. هذه هي الحدود القصوى المكتوبة في مواصفات المنتج بدلاً من متوسط ​​المجال المطلوب. ينتمي التوزيع المُقاس إلى سجل الدُفعة الذي يأتي مع الطلب، وسنرسل تقرير دُفعة مجهول المصدر مع طول موجة الاختبار ونوع الأداة عند الطلب، لأن التوزيع الذي يمكنك فحصه يستحق أكثر من رقم مقتبس في فقرة مدونة.

يمكن للموصل المصقول للحقل-الوصول إلى هذه الأرقام. ما لا يمكنها فعله هو الوصول إليهم باستمرار، موصلًا تلو الآخر، على السطح في شهر يوليو باستخدام قرص تلميع يدوي وبدون مقياس تداخل. هذا الاتساق هو السبب الرئيسي وراء ربط ضفيرة الألياف التي تم إنهاؤها في المصنع-بالجذع لتنهي الجذع مباشرة. الخلفية علىما يتم استخدام ضفيرة الألياف عبر إنشاءات FTTH وODF ومركز البياناتيغطي الجانب المكون. هذه المقالة تبقى على الإجراء.

بمجرد إنشاء الكفاءة الأساسية، تصبح الحالة الاستهلاكية هي المصدر المتكرر للانجراف في نتائج الوصلات. الإشارة التي يمكن ملاحظتها ليست وصلة واحدة سيئة. إنه اتجاه: الخسارة المقدرة تتصاعد بشكل مطرد خلال النصف الثاني من الدرج، أو يتم الإبلاغ عن تدهور زاوية الانقسام عبر ثلاث مفاصل متتالية. عندما ترى أيًا منهما، توقف وتحقق من موضع الشفرة وعدد القوس قبل تغيير أي شيء يتعلق بأسلوبك.

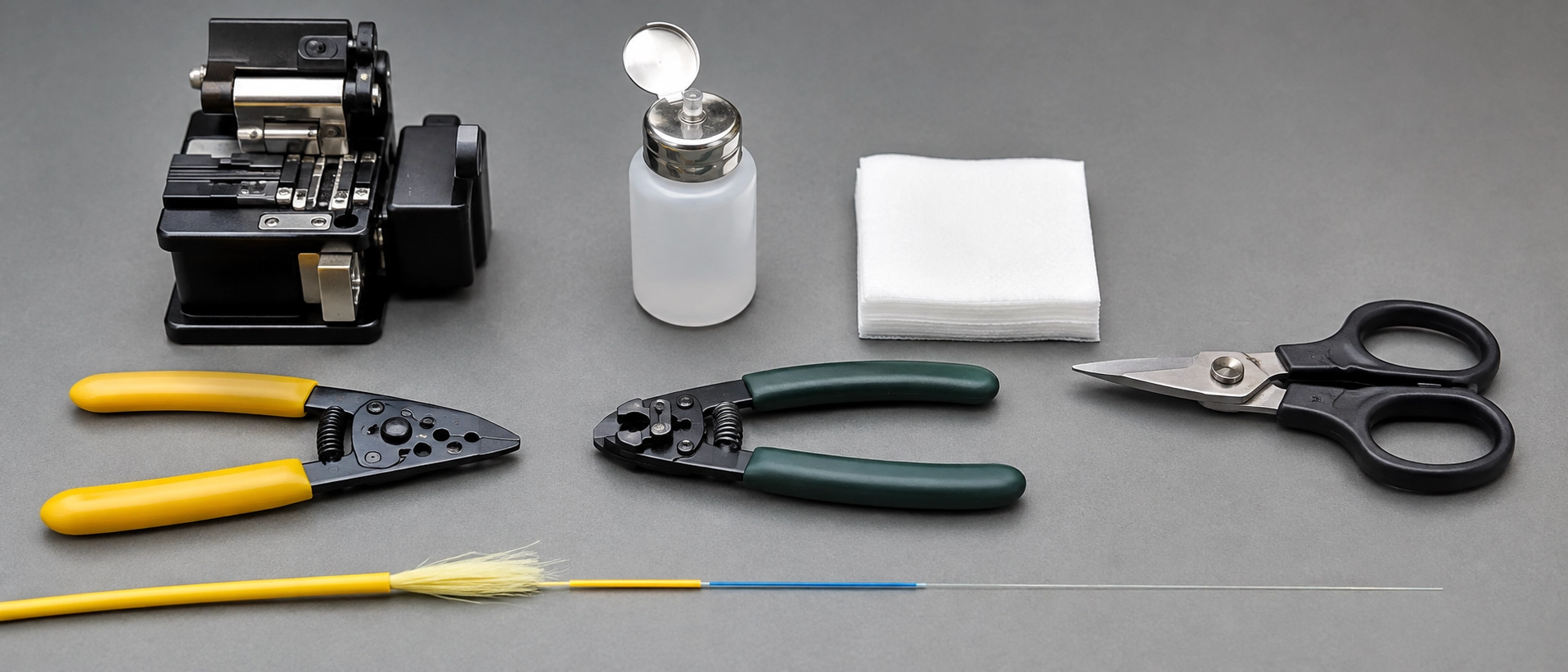

يسرد الجدول أدناه ما يحتاجه المقعد، والأكثر فائدة، عندما يتوقف كل عنصر عن كونه جديرًا بالثقة، مع السلطة التي يعتمد عليها كل شخصية بالفعل.

هناك تفصيل واحد يستحق ذكره بوضوح لأنه يكلف أفراد الطاقم ساعة عندما يخطئون: يتم توصيل الغلاف المنكمش بالحرارة- بالأليافقبلتذهب الألياف إلى جهاز الربط. ولا يوجد تعافي من التذكر بعد ذلك.

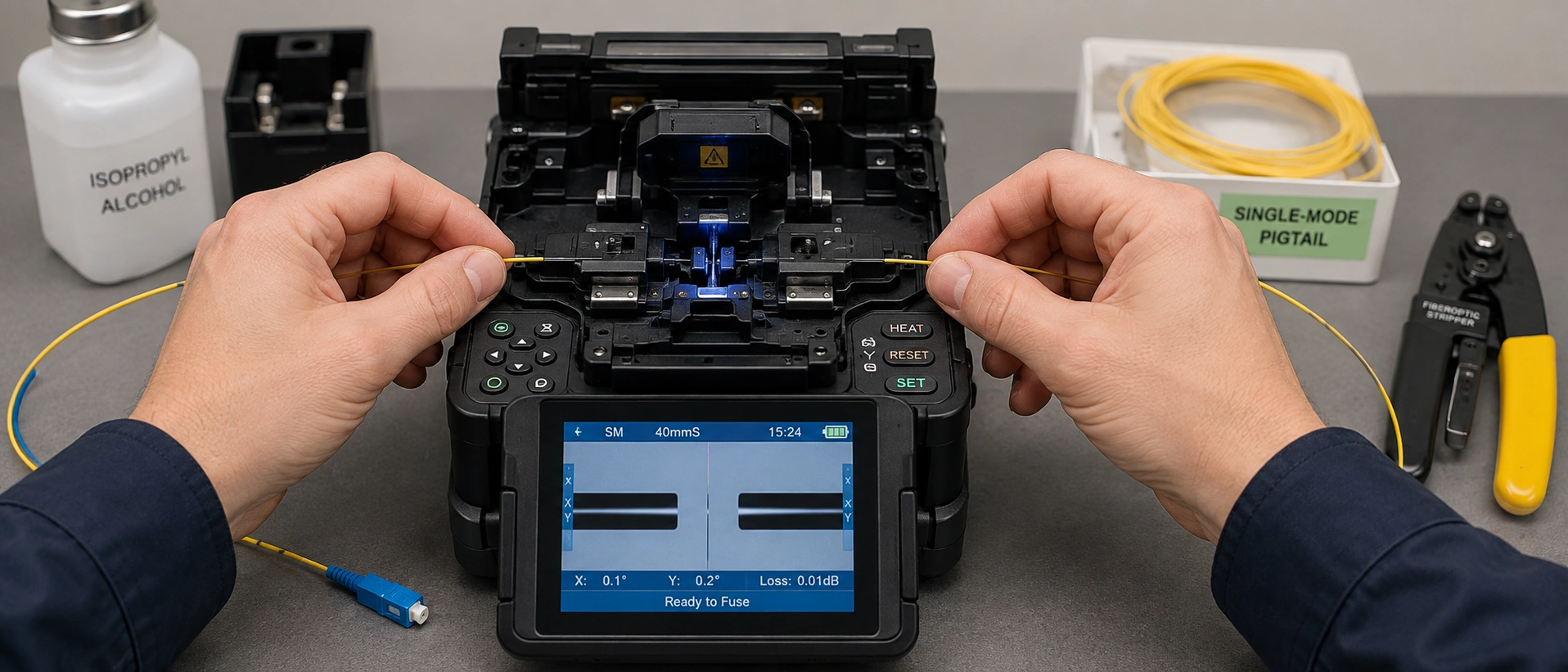

هذا هو أمر العمل المستخدم عند دمج-ضفائر الألياف أثناء تجارب العملاء وتأهيل العينات في معمل التطبيقات الخاص بنا، على 12-صندوق من الألياف و24-من الألياف في حاويات صينية مكونة من وحدة واحدة ووحدتين مع أكمام حماية مقاس 40 مم و60 مم. تحمل كل خطوة معيار نجاح ومشغل إعادة، لأن التسلسل بدون نقاط الحكم هو مجرد وصف. ينطبق نفس الترتيب على إجراء الربط الضفيري أحادي الوضع لصناديق طرفية FTTH، حيث يتغير عدد الدرج وعدد الألياف فقط.

يعني الخط المرئي أو الانتفاخ أو الفقاعة -إعادة الانقسام وليس إعادة- التسخين.

هناك نقطتان للحكم داخل هذا التسلسل تستحقان التركيز. تقدير جهاز الربط في الخطوة 8 هو تقدير تم إنتاجه بواسطة تحليل الصور، وليس قياسًا. إنه أمر ممتاز لتحديد ما إذا كان سيتم إعادة المفصل على الفور أم لا، وهو ليس دليل قبول. ويتم ترتيب الخطوة 10 عمدًا بحيث يسبق وضع العلامات الاختبار، نظرًا لأن تقارير الاختبار التي لا يمكن تتبعها إلى منفذ ما-يتم إعادة عملها بشكل مقنع.

تسلسل ألوان ضفيرة الألياف والحصول على القطبية بشكل صحيح في المرة الأولى

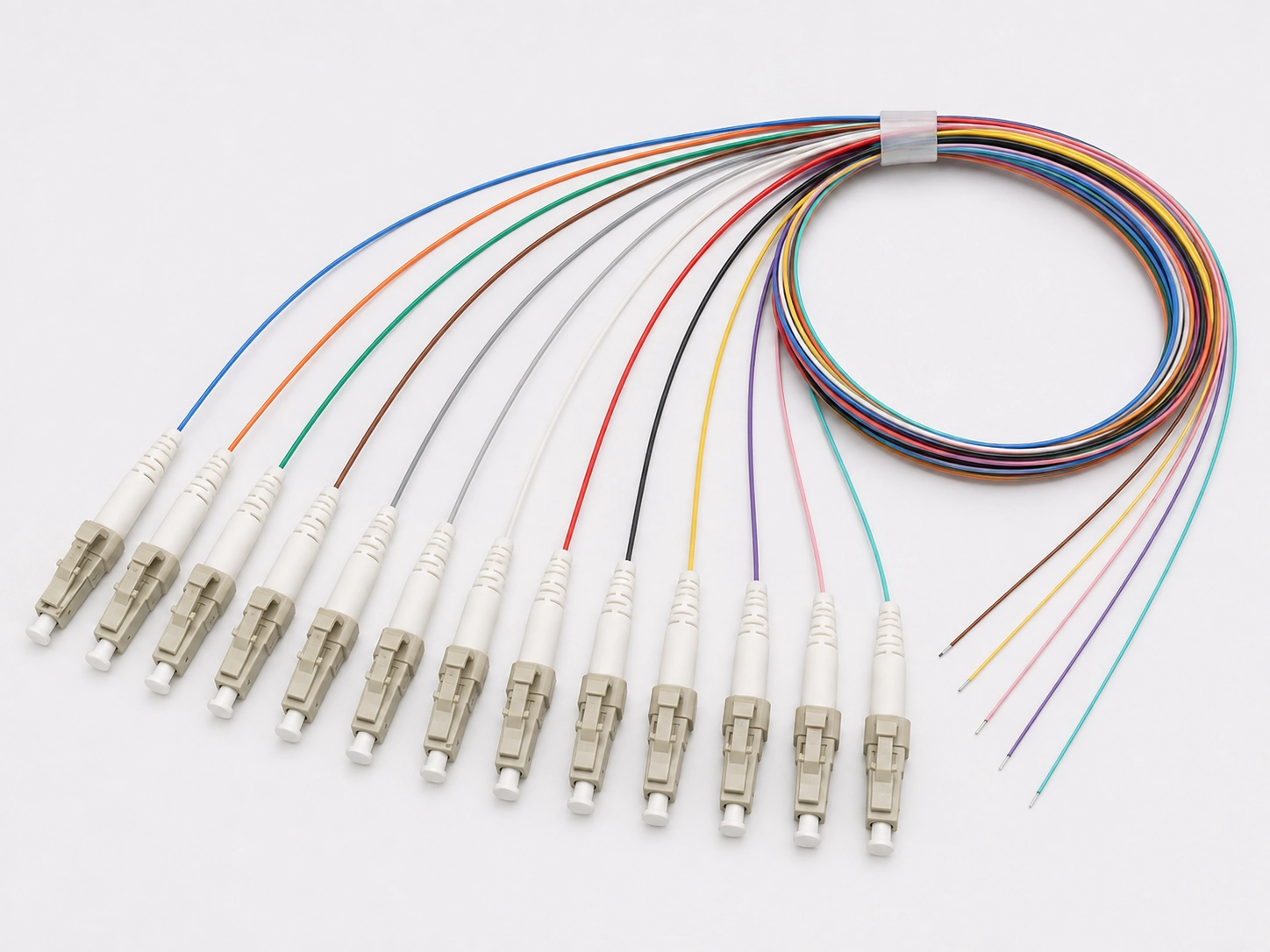

يعد تحديد اللون أرخص آلية لمنع الأخطاء-في الإجراء، ولا يعمل إلا عندما تتبع مجموعة الضفيرة نفس التقليد الذي يتبعه الجذع. يمتد تسلسل الموضع الاثني عشر- المحدد في ANSI/TIA-598-D باللون الأزرق، والبرتقالي، والأخضر، والبني، والأردوازي، والأبيض، والأحمر، والأسود، والأصفر، والبنفسجي، والوردي، والأزرق المائي، مع كابلات فوق اثني عشر ليفًا تكرر التسلسل لكل أنبوب عازل وتضيف علامات التتبع.



يجب على أي شخص يعمل على كيفية تثبيت ضفيرة مكونة من 12 ليفًا في لوحة التصحيح أن يتعامل مع مجموعة الألوان كعنصر مواصفات بدلاً من كونها ملائمة للمجال. يتم تطبيق تحذيرين. لا تتفق اتفاقيات IEC وTIA في كل موضع، لذا فإن التصميم الذي يمزج الكبل من اتفاقية واحدة مع أطراف من اتفاقية أخرى يحتاج إلى كتابة التعيين قبل الربط بدلاً من اكتشافه أثناء الاختبار. والاتفاقية التي تصل هي تلك التي ذكرها أمر الشراء. نحن توريدمجموعات ضفيرة 12 لونًالأي من التسلسلين، مما يعني أن القرار يتم اتخاذه في RFQ، وليس في الدرج.

استخدم 0.1 ديسيبل لكل مفصل كهدف عمل عندما تقوم بربط أسلاك التوصيل المصنوعة من الألياف، وتوقع أن تهبط أداة ربط محاذاة - أساسية حديثة على زجاج ذو وضع واحد نظيف - أسفله بكثير. ومع ذلك، فإن قبول العقد يتبع مواصفات المشروع والإصدار الذي يذكره، وليس هذه الفقرة. يتم تداول ثلاث عتبات، تأتي من وثائق ذات سلطة مختلفة تمامًا، ويقرر ملف المشروع أي منها ينطبق.

القاعدة العملية التالية: مواصفات المشروع تتفوق على كل رقم عام في هذا الجدول، بما في ذلك رقمنا. وحيثما تعارض الاثنان تنتصر المواصفات وينتهي الجدال.

إن الفارق بين 0.3 ديسيبل و 0.05 ديسيبل هو المكان الذي تعيش فيه نزاعات القبول، والسبب حسابي. إن رابط PON الذي يحمل نسبة انقسام عالية لديه هامش ضئيل متبقي بعد فقدان المقسم وأزواج الموصلات وتوهين المسار، لذا فإن كل هبوط مشترك عند 0.15 ديسيبل بدلاً من 0.05 ديسيبل ينفق الميزانية التي ستحتاجها العقدة المستقبلية. على مسافة 90 مترًا من شبكة LAN التجارية، لا يكون نفس المفصل ذا صلة.

قطعة أخرى من العمليات الحسابية، مذكورة بعناية. في أسوأ الأحوال-، يتم حساب الميزانية بالقيم القصوى المسموح بها للمعيار، يستهلك زوج الموصل المقترن عند 0.75 ديسيبل أكثر من ضعف ما يستهلكه الوصل عند 0.3 ديسيبل، وبالتالي فإن واجهة الموصل، وليس وصلة الدمج، هي العنصر الأكبر في السطر. عادةً ما يكون أداء المكونات الحقيقية أفضل بكثير من أي من السقفين، وهذا هو بالضبط سبب قياس نهاية الموصل لكل ضفيرة ألياف نقوم بشحنها بدلاً من افتراضها.

يوجد مستويان للاختبار عند اعتماد وصلات ضفيرة الألياف، وهي غير قابلة للتبديل. المستوى 1 هو شهادة فقدان الإدراج مع مجموعة اختبار فقدان البصر، وهو ما يشهد على الارتباط. المستوى 2 هو توصيف OTDR، وهو تشخيصي. يعد التتبع الذي يُظهر كل لصق أقل من 0.05 ديسيبل دليلاً مفيدًا ولا يحل محل نتائج المستوى 1.

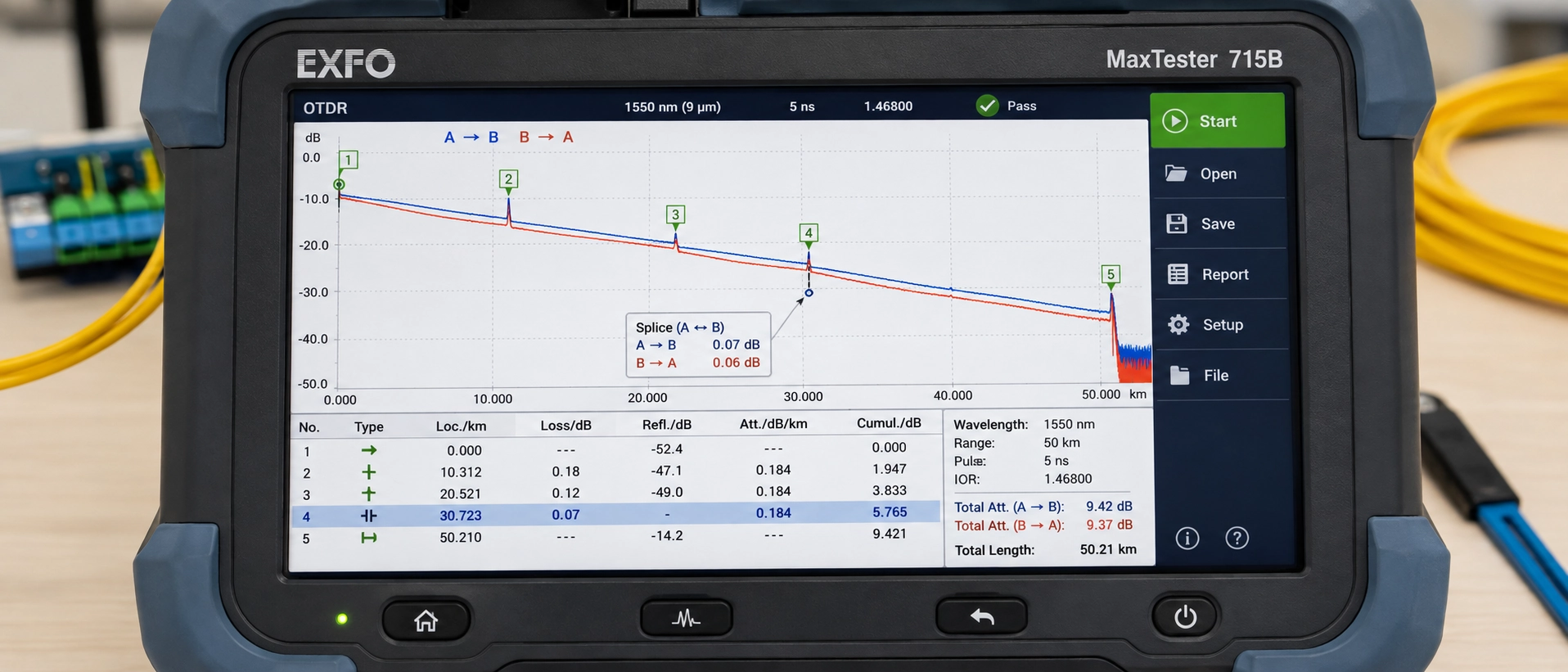

القاعدة الثانية تصطاد أطقمًا أكثر من الأولى. يجب قياس فقدان لصق OTDR من كلا الاتجاهين ومتوسطه. هذه هي طريقة القياس التي تم بناء الإجراء عليها، ونتائج الاتجاه الفردي-على رابط يحتوي على ألياف متباينة ليست غير دقيقة فحسب، بل إنها خاطئة في اتجاه يمكن التنبؤ به (كورنينج). وهو ما يقودنا إلى القراءة التي تجعل الفنيين الجيدين يعيدون المفاصل الجيدة.

لا يقيس OTDR فقدان الوصلة على وصلة ضفيرة الألياف. إنه يقيس التشتت الخلفي على جانبي الحدث ويستنتج الخسارة من الخطوة. عندما يكون للليفين أقطار مختلفة لمجال الوضع، فإن معاملات التشتت الخلفي الخاصة بهما تختلف، وتكون الخطوة المستنتجة ملوثة بهذا الاختلاف.

عند قياسه من جانب MFD الأكبر-نحو الجانب الأصغر، يُبلغ الجهاز عن كسب واضح، مما يعني أن الطاقة لا يمكن أن توجد. وبقياسه بالطريقة الأخرى، فإنه يشير إلى خسارة متضخمة. يؤدي حساب متوسط ​​الاتجاهين إلى إزالة القطعة الأثرية ويترك الشكل الحقيقي.

لا تعد مقارنة مستوى الفئة-دليلًا كافيًا على اختلاف حقل الوضع، وهذا هو المكان الذي تخطئ فيه معظم تفسيرات الحقول. يتطلب ITU-T الإعلان عن MFD اسمي وتسامح عند 1310 نانومتر ضمن النطاق المسموح به، وتتداخل النطاقات المسموح بها للوضع الفردي القياسي - والفئات غير الحساسة - (الاتحاد الدولي للاتصالات-T G.652). التداخل ليس نظريًا: يعلن SMF-28 Ultra من Corning عن 9.2 ± 0.4 ميكرومتر عند 1310 نانومتر بينما يكون متوافقًا تمامًا مع G.652.Dوتتجاوز متطلبات الانحناء G.657.A1، لذلك لا تخبرك "ألياف G.657" بأي شيء بمفردها عن مجال الوضع الذي تقوم بالربط فيه. التصميمات الأخرى غير الحساسة للانحناءات، خاصة في الفئات B، تقع في مستوى أقل.

لذا فإن قاعدة العمل ليست "توقع الرابح عندما تجتمع G.657 مع G.652". إنه: قراءة MFD الاسمي المعلن في كل من ورقتي البيانات، وكابل الجذع والضفيرة، وتوقع عدم تناسق الاتجاه عندما تختلف هاتان القيمتان المعلنتان بشكل مفيد. سوف تضللك أسماء الفئات، ولن تفعل ذلك أوراق البيانات. وهذا هو السبب وراء قيامنا بطباعة درجة الألياف، G.652D، أو G.657A1 أو G.657A2، على مواصفات الضفيرة، ولماذا يعد سؤال المورد عن MFD المعلن سؤالًا معقولًا وليس سؤالًا متحذلقًا.

استخدم الوصلة-على الموصلات بدلاً من أسلاك التوصيل المصنوعة من الألياف عندما تكون مواضع الدرج، وليس الخسارة البصرية أو تكلفة الوحدة، هي قيد الربط. لا يحتاج لصق -الموجود على الموصلات إلى غلاف حماية خارجي أو موضع حامل لتخزينه (شبكات فلوك)، وفي حاوية مكونة من وحدة واحدة مع صينية تحمل بالفعل مجموعة كاملة من الوصلات، يعد هذا أمرًا حاسمًا.

تعمل الحدود في الاتجاه الآخر في ظل أربعة شروط: مساحة اللوحة كافية، وتكلفة الإنهاء مهمة من حيث الحجم، وقد تحتاج واجهة الموصل إلى التغيير لاحقًا خلال عمر المصنع، أو تريد أن تكون نهاية الموصل عبارة عن مقالة تم اختبارها في المصنع-مع أرقام خسارة موثقة بدلاً من واحدة-منتجة في الحقل.

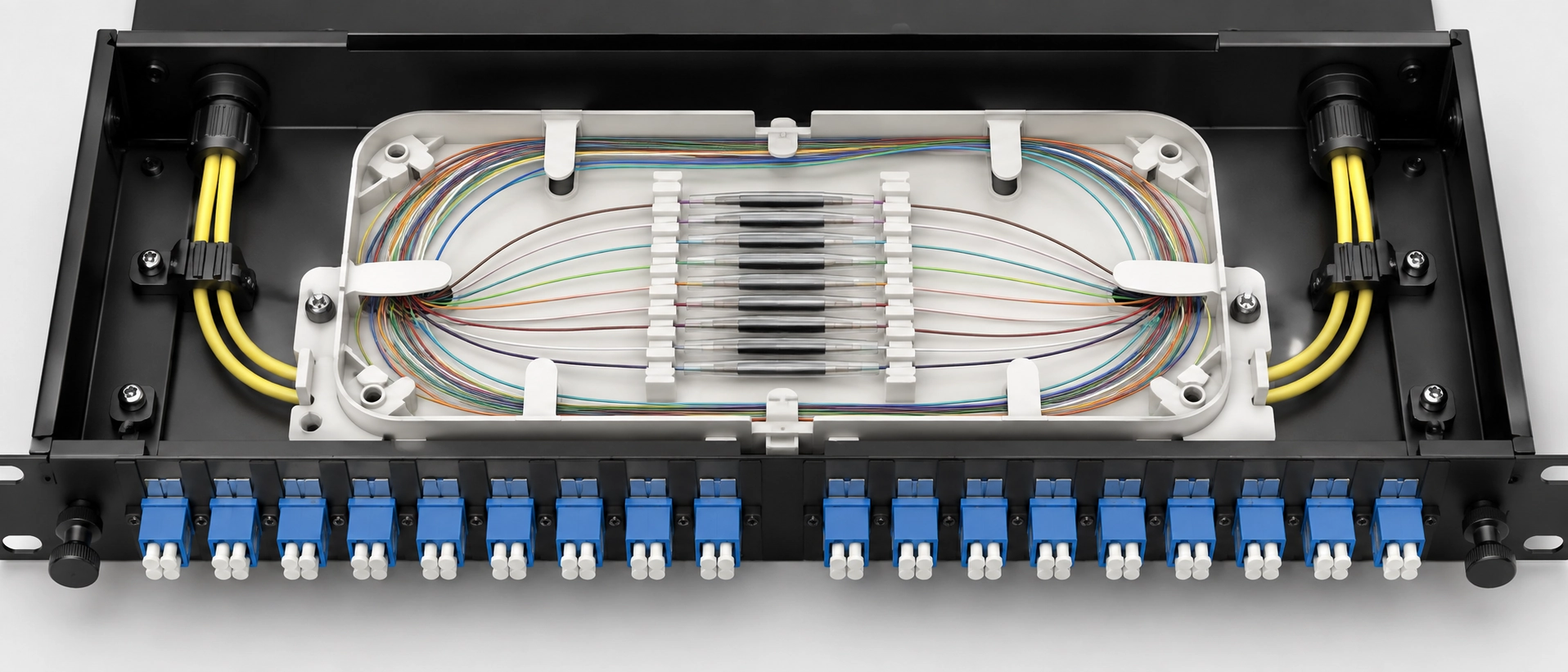

هناك ثلاث حالات نشر تجعل ضفيرة الألياف مقابل الوصلة-تعتمد على قرار الموصل في لوحة التوصيل الخرسانية. في خزانة FTTH أو صندوق طرفي، تكون الضفائر هي المسار المفضل عندما يتم شحن الصندوق بدرج متكامل، ويغطي عدد الحامل عدد الألياف بموضع احتياطي واحد على الأقل، وطول الكم الذي تشتريه يستقر فعليًا في هذا الحامل، ويستدعي التصميم وجود موصل منتهي من المصنع - في المنفذ. غيّر أيًا منها وأعد -تشغيل المقارنة. في ODF الناقل عند مدخل مركز البيانات، يتم ربط المصنع الوارد بشكل تقليدي بالألواح المحملة بمخلفات منتهية في المصنع- وتفترض البنية وجود أدراج، لذا فإن أي شخص يسأل عن كيفية ربط أسلاك التوصيل المصنوعة من الألياف في ODF فهو يعمل داخل تصميم أجاب بالفعل على هذا السؤال. في IDF للمؤسسة المضغوطة حيث تم تحديد لوحة مكونة من وحدة واحدة لـ 48 أليافًا، لا يتم إغلاق العمليات الحسابية في كثير من الأحيان، ويكون الاختيار الحقيقي بين حاوية أعمق وربط{10}}على الموصلات. هذه المقايضة-هي نفس المقايضة الموجودة في الخلفمقارنة لوحة التصحيح مع ODFفي مرحلة التصميم.

ما إذا كان سيتم إغلاق الحساب في حالتك المحددة يعتمد على ثلاثة متغيرات لا يمكن لأي مقالة عامة توفيرها: سعة حامل الدرج الخاص بك، وطول غلاف الحماية الذي تستخدمه، ومسار التوجيه من الحامل إلى المحول. أرسل لنا نموذج اللوحة وعدد الأدراج وعدد الألياف، وسنعمل على أرقام الركود والطول مقابل تلك الثلاثة ونرسل طول الضفيرة الموصى به وتسلسل الألياف لتلك العلبة، جنبًا إلى جنب مع ورقة عمل القياس التي استخدمناها للوصول إلى هناك.

تحدد ثمانية خطوط مواصفات كيفية تصرف ضفيرة الألياف على المقعد، ويظهر كل واحد منها لاحقًا إما كسرعة أو إعادة صياغة على الدرج.

ينتمي سطران من الوثائق إلى نفس أمر الشراء: سجلات اختبار لكل -دفعة أو لكل-وحدة تغطي فقدان الإدراج وخسارة الإرجاع، وشهادة المطابقة. كلاهما من التسليمات القياسية من جانبنا وليست استثناءات، وهو ما يجعل محادثة القبول قصيرة عندما تكون نتائج OTDR الخاصة بالعميل قيد المراجعة.

إذا كنت تريد رؤية الشكل الفعلي لتلك الوثائق قبل الالتزام مع أحد الموردين، فاطلب منا الحصول علىضفيرة الألياف الضوئية المخصصةورقة المواصفات مع نموذج تقرير اختبار IL وRL من مجموعة مماثلة. إنها طريقة أسرع للحكم على الشركة المصنعة من أي مطالبة في ورقة البيانات، بما في ذلك تلك الموجودة في هذه المقالة.
