لوحة تصحيح الألياف مقابل ODF: ما الذي يجب أن تستخدمه؟

عندما تخطط لشبكة ألياف بصرية، يظهر سؤال واحد مبكرًا: فيلوحة تصحيح الألياف مقابل ODFالقرار، أي واحد ينتمي إلى الرف الخاص بك أو غرفة الاتصالات؟ الإجابة القصيرة - تصل إلى ألوحة تصحيح الأليافعندما تحتاج بشكل أساسي إلى إنهاء وربط -عدد صغير من -إلى-عدد متوسط ​​من الألياف القريبة من المعدات النشطة، واختيار أحدODF (إطار التوزيع البصري)عندما يحتاج عدد أكبر من -العمود الفقري أو كابلات التغذية إلى الربط المدمج، والتخزين البطيء، وإصلاح الكابلات، وإدارة التوزيع على المدى الطويل-.

يخفي هذا الانقسام النظيف شيئًا يتعلمه كل فني ميداني بسرعة: وهو تداخل عائلتي المنتجات. يتم شحن بعض لوحات التصحيح-المثبتة على حامل مع أدراج التوصيل، وبعض ملفات ODF المدمجة لا تقوم بأكثر من عملية التصحيح. لذا فإن السؤال الحقيقي ليس "ما هو الاسم"، ولكن "أي تصميم يتطابق مع موضع الشبكة، وعدد الألياف، وطريقة دخول الكابلات ومغادرتها للوحدة." يغطي هذا الدليل الاختلافات والمنطقة الرمادية بينها ومصفوفة التحديد واختيارات الموصل وتكوينات المشروع الحقيقية حتى تتمكن من تحديد الوحدة المناسبة في المرة الأولى. إذا كنت تريد النسخة القصيرة أولا، هنانظرة مركزة على الاختلافات الأساسية بين ODF ولوحة التصحيح.

ما هي لوحة تصحيح الألياف؟

تقوم لوحة تصحيح الألياف بإنهاء الألياف الواردة على مجموعة ثابتة من المحولات وتمنح الفنيين واجهة أمامية نظيفة لأسلاك التصحيح. إنها النقطة التي يلتقي فيها الكبل المنظم مع وصلات العبور التي تعمل على المحولات وأجهزة التوجيه ومحولات الوسائط وأجهزة الإرسال والاستقبال الضوئية. يتم تركيب معظم اللوحات على حامل قياسي مقاس 19-بوصة بارتفاعات 1U أو 2U أو 4U، على الرغم من أن العبوات المثبتة على الحائط شائعة في الخزانات الأصغر حجمًا.

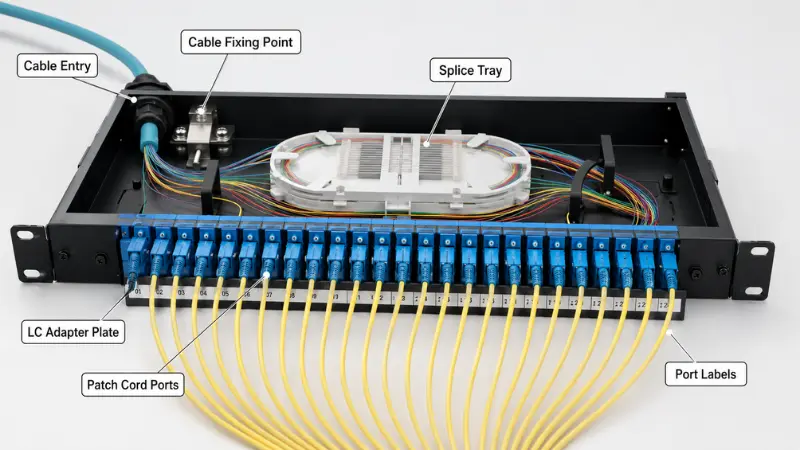

ستجد داخل اللوحة النموذجية لوحة محول (LC، SC، FC، ST، أو MPO/MTP)، ونقطة إدخال الكابل وتثبيته، وإدارة وصلة العبور الأمامية والخلفية، وشريط الملصقات، و- في العديد من الطرز - صينية لصق صغيرة لربط الضفائر بالكابل الوارد. يومًا بعد يوم، يتم النقل والإضافة والتغيير في لوحة التصحيح: إعادة -تصحيح الروابط دون إزعاج الكابل الدائم. وهذا أيضًا هو سبب أهمية الوصول الأمامي وترقيم المنافذ الواضح هنا أكثر من التخزين العميق.

أنواع لوحات التصحيح الشائعة

• الألواح الثابتة- محولات على لوحة ثابتة؛ بأقل تكلفة، جيد للروابط المستقرة.
• ألواح منزلقة (درج).- يتم سحب الدرج للأمام لتسهيل عملية إعادة الإنهاء والفحص-.
• لوحات LC-عالية الكثافة- يقوم بتعبئة معظم منافذ الإرسال المزدوج في وحدة واحدة، نظرًا لأن حلقة LC مقاس 1.25 مم هي نصف حجم منافذ SC.
• لوحات الكاسيت MPO/MTP- خطوط منتهية مسبقًا- مكونة من 12 أو 24 أليافًا لروابط 40 جيجا/100 جيجا/400 جيجا.
• اللوحات المحملة-المنتهية والمثبتة مسبقًا-موصلات المصنع - للنشر السريع، أو الوصلات المثبتة في المصنع-الجاهزة للربط في الموقع.

توجد لوحات التصحيح بالقرب من المعدات النشطة: في رفوف مراكز البيانات، وغرف شبكات المؤسسات، وخزائن الخوادم، ونقاط التوزيع الأرضية. عندما تكون المهمة هي التصحيح على مستوى الحامل-، فإن لوحة مكونة من وحدة واحدة أو وحدتين هي كل ما تحتاج إليه عادةً. الجانب العملي منتركيب لوحة وتوصيلها بالمفتاحهو واضح ومباشر، واختيار الحقمحولات LCلأن كثافة المنفذ غالبًا ما تكون القرار الحقيقي الوحيد.

ما هو ODF (إطار التوزيع البصري)؟

إن ODF عبارة عن نقطة إدارة ألياف منظمة تم تصميمها لإدخال الكابلات وحمايتها وربطها وتوزيعها - وليس مجرد التصحيح. بالمقارنة مع اللوحة العادية، فقد تم تصميمها بحيث تتمحور حول عدد ألياف أعلى والعمر الكامل للمحطة الخارجية أو كابل العمود الفقري-: تثبيت الكابل وتأريضه، والربط الضموري، والتخزين البطيء، والتوجيه المنظم، ووضع العلامات، والوصول إلى الصيانة في إطار واحد.

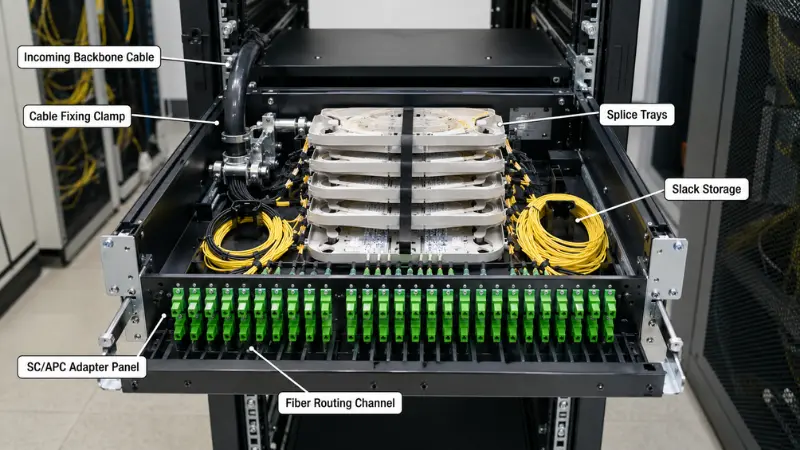

يحمل ODF النموذجي لوحات محولات، وأدراج توصيل متعددة، وقنوات توجيه مخصصة ووحدات تخزين غير ثابتة، ومشابك تثبيت الكابلات ونقاط التأريض لعضو قوة الكابل، وغطاء واقٍ أو إطار مغلق، ونظام ترقيم واضح. السبب وراء أهمية ذلك مادي: يصل كبل التغذية الأنبوبي السائب 96F أو 144F- مع عضو قوي من الفولاذ أو الأراميد يجب تثبيته بحيث لا تصل أي قوة سحب إلى الألياف، ثم يتم دمج كل ليف -وربطها بضفيرة ولفها مع حماية نصف قطر الانحناء الخاص بها. ببساطة ليس لدى لوحة التصحيح الصغيرة مكان للقيام بذلك بأمان.

أنواع ODF الشائعة

• حامل - ODF مثبت- يناسب رفًا مقاس 19 بوصة؛ العمود الفقري لغرف الاتصالات وخزائن OLT.
• ODF مثبت على الحائط-.- لنقاط التوزيع الأصغر ذات المساحة الأرضية المحدودة.
• الأرضية-قائمة ODF- إطارات ذات سعة عالية- للمكاتب المركزية ومواقع POP الكبيرة.
• خزانة ODF / ODF المعيارية- يتم دمج وحدات الوصل والمقسم والتوزيع مع نمو الشبكة.

ستشاهد ODFs في المكاتب المركزية للاتصالات، وغرف الوصول إلى FTTH، وغرف معدات مزود خدمة الإنترنت، ومواقع POP، وتوزيع المترو والعمود الفقري، وبناء غرف التوزيع الرئيسية. أوضح إشارة تحتاج إليها هي كابل وارد ذو عدد عالٍ-يجب أن يكون كذلكالانصهار تقسمإلى أسلاك التوصيل المصنوعة المنتهية بـ ، على سبيل المثال ،محولات SC، مع التراخي والحماية لسنوات من الخدمة. للحصول على خلفية محايدة عن المفاضلات-، نظرة عامة على FOAخارج-ربط النبات وإنهائههو مرجع الصلبة. ولأن ODFs تأتي في عدة أنماط تركيب - والتي تزعج الكثير من المشترين لأول مرة-- فهي تستحق القراءةالأنواع الرئيسية لإطارات التوزيع البصريقبل أن تحدد حجم الإطار.

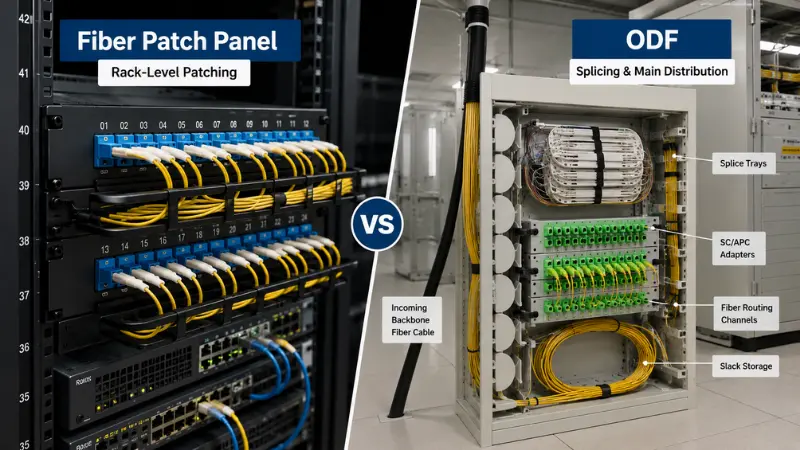

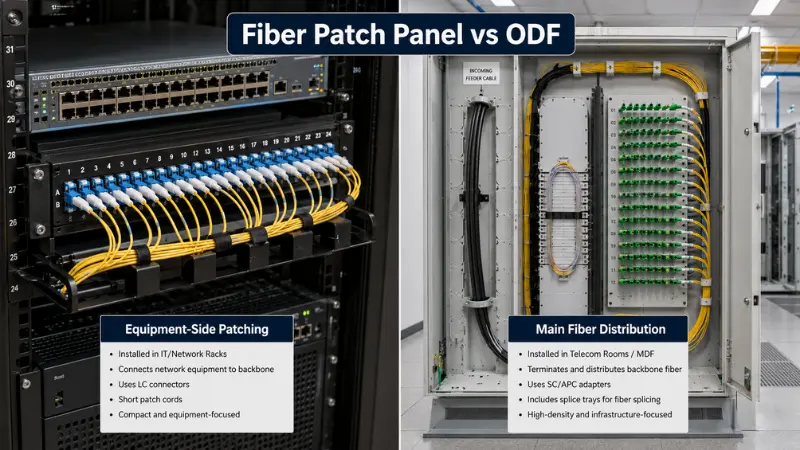

لوحة تصحيح الألياف مقابل ODF: الاختلافات الحقيقية

كلاهما يديران الألياف، لكن أولويات التصميم الخاصة بهما تسير في اتجاهات مختلفة. يتخطى الجدول أدناه الخطوط المعتادة-.

أين يطمس الخط: التداخل الوظيفي؟

إن التعامل مع "لوحة التصحيح=التصحيح فقط" و"ربط ODF=فقط" سيؤدي في النهاية إلى تضليلك. تشتمل الكثير من لوحات التصحيح-المثبتة على حامل على صينية لصق، ويمكن استخدام ODF صغير في الغالب للترقيع. الوصف الصادق يدور حول التركيز: تم تحسين لوحة التصحيح لإدارة وصلات التوصيل الجانبية للمعدات- في مساحة صغيرة، بينما تم تحسين ODF لإدخال الكابلات وحماية الوصلات والتخزين البطيء والتوزيع المنظم الذي يجب أن يستمر. عند مقارنة أوراق المواصفات، اقرأ البنية الداخلية - وعدد الأدراج وسعة الركود والكابل-أجهزة التثبيت - وليس فقط عدد المحولات. يمكن أن تقول الوحدتان "48 منفذًا" ويتم تصميمهما لوظائف مختلفة تمامًا.

ODF مقابل لوحة تصحيح الألياف مقابل صندوق توزيع الألياف

هناك منتج ثالث يعكر صفو المقارنة: صندوق توزيع الألياف، أو الصندوق الطرفي. تقريبا:

• لوحة تصحيح الأليافإنهاء مستوى - الحامل- والتصحيح بالقرب من المعدات.
• ODF- مستوى التوزيع الرئيسي-الإنهاء والربط والحماية والتوجيه -إلى-الألياف العالية.
• توزيع الألياف / صندوق المحطة- حاوية أصغر حجمًا، غالبًا ما تكون مثبتة على الحائط- أو عمود-أقرب إلى المستخدمين النهائيين، وغالبًا ما يتم تصنيفها في الهواء الطلق-، وقد تحتوي أيضًا على مقسم.

في إحدى الشبكات، قد ترى الثلاثة جميعًا: ODF في الغرفة الرئيسية، ولوحات التصحيح في رفوف المعدات، وصناديق المحطة والتوزيععند مداخل المبنى أو في كل طابق. إذا كانت الحدود لا تزال غامضة، فإن هذا الانهياركيف تختلف منتجات توزيع الأليافيستحق القراءة.

كيفية الاختيار: عملية-خطوة بخطوة-خطوة؟

1. تحديد موقف الشبكة

2. جانب المعدات- (بجوار المحولات وOLTs) يميل إلى لوحة التصحيح؛ نقطة التوزيع الرئيسية التي تستقبل الكابلات الخارجية تميل ODF.

3. تأكيد عدد الألياف الحالية والمستقبلية

4. يناسب 12F–24F الخزائن الصغيرة وتوزيع الأرضيات، ويعتبر 48F شائعًا للأعمدة الأساسية للمؤسسات والغرف الصغيرة، ويشير 96F–144F+ إلى غرف FTTH OLT ومواقع POP والمكاتب المركزية.

5. تقرر ما إذا كان الربط الانصهار هو المطلوب

6. إذا كان من الضروري فتح-كابل تغذية الأنبوب وتثبيته وربطه بضفائر، فستحتاج إلى سعة صينية لصق حقيقية-وسعة تخزين بطيئة - وهي منطقة ODF.

7. تأكيد الموصل ونوع البولندية

8. يجب أن يتطابق مع النبات الموجود؛ LC/UPC للحوامل-عالية الكثافة، وSC/APC لمعظم أعمال PON والوصول.

9. تحقق من مساحة التثبيت

10. رف 1U-2U أو صندوق حائط للغرف الضيقة؛ رف أو جدار أو أرضية ODF حيث تفوق السعة المساحة.

11. خطة إدخال الكابل وإصلاحه

12. يجب أن يتطابق المدخل الخلفي أو الجانبي أو العلوي أو السفلي مع الموقع، مع المشابك وتخفيف الضغط والتأريض للكابل المدرع أو كابل OSP.

13. احتياطي القدرة على التوسع

14. أصبحت فتحات المحول الاحتياطية ومساحة الدرج الآن أرخص بكثير من تبديل الوحدة بأكملها لاحقًا.

لوحة تصحيح الألياف مقابل مصفوفة تحديد ODF

الموصل والبولندية: LC، SC، MPO، وUPC مقابل APC

غالبًا ما يكون اختيار المحول والتلميع أكثر أهمية من سؤال اللوحة-مقابل-ODF نفسه، لأنه يجب أن يتطابق مع المصنع الحالي. يهيمن LC على-الحوامل ومراكز البيانات عالية الكثافة - حيث تتيح الحلقة مقاس 1.25 مم للوحة 1U حمل 96 أليافًا أو أكثر، ولهذا السبب فهو الموصل المزدوج الافتراضي فيالكابلات الهيكلية ANSI/TIA-568. SC هو العنصر الأساسي في FTTH والوصول إلى الاتصالات: تتميز الحلقة مقاس 2.5 مم ومزلاج السحب - بالقوة ويسهل التعامل معها في الميدان، كما أن SC/APC شائع حيثما يجب أن يظل الانعكاس الخلفي منخفضًا للغاية. لا يزال FC يظهر في معدات الاختبار وبعض إعدادات الاهتزاز-القديمة أو العالية، بينما يحمل MPO/MTP قنوات الاتصال -المنتهية مسبقًا خلف وصلات 40G/100G/400G. تم توضيح مفاضلات الكثافة العملية{10}}في هذه المقارنةLC وMTP/MPO في كابلات{0}عالية الكثافة.

البولندية هي الجزء الذي يخطئ الناس فيه. تعمل حلقات الكمبيوتر الشخصي وUPC على الاتصال الجسدي لتقليل الخسارة؛ يضيف الطويق APC زاوية قدرها 8 درجات بحيث يتم توجيه الضوء المنعكس إلى الكسوة بدلاً من العودة مباشرة نحو المصدر، كما هو الحال فيمرجع موصل FOAيشرح. وهذا يجعل APC هو الاختيار لفيديو PON وRF/CATV وروابط الوضع الفردي- ذات معدل البت العالي - ولكن هذا يعني أيضًا أنه لا يجب عليك مطلقًا ربط موصل APC بموصل UPC: لن تستقر وجوه النهاية الزاوية والمسطحة، وستزداد الخسارة، ويمكنك إتلاف الحلقات. خطط لتلميع واحد لكل مسار. للحصول على التفاصيل، راجع هذا الدليل لأنواع تلميع PC وUPC وAPCوالمخصصموصلات SC/APCملخص.

أمثلة تكوين المشروع الحقيقي

حامل مؤسسي ذو 24 منفذًا

تحتاج غرفة الشبكة الأرضية فقط إلى توصيل عدد قليل من المفاتيح بالألياف الصاعدة. توفر لوحة التصحيح 1U، 24- منفذ LC/UPC - إما منتهية مسبقًا- أو مع أسلاك التوصيل المصنوعة على صينية صغيرة - رقعة أمامية نظيفة مع مساحة إضافية. سيكون ODF هنا مهدرًا للمساحة والتكلفة.

144F غرفة اتصالات FTTH

يتم تثبيت كابل التغذية الوارد وتأريضه في الإطار، ويتم دمج كل ألياف -وربطها بضفيرة SC/APC، ويتم لف الارتخاء مع حماية نصف قطر الانحناء الخاص بها، ويتم توصيل أسلاك التصحيح إلى OLT. باستخدام أدراج التوصيل والتوجيه و144 نقطة إنهاء يمكن إدارتها لسنوات، أصبح التعامل مع ODF المثبت على حامل - أسهل بكثير من تكديس عدة لوحات صغيرة. قريبمقسمات PLCتغذية شبكة التوزيع؛ إذا كنت مصدر الجانب السلبي، وهذامكونات FTTH السلبيةالدليل هو قائمة مرجعية مفيدة.

كابلات جذع مركز البيانات

يتم تشغيل روابط 40G/100G على قنوات MPO/MTP منتهية مسبقًا-مقسمة بواسطة لوحات تصحيح الكاسيت. الأولوية هي كثافة المنفذ، والقطبية، والتوجيه النظيف وفقًا للمعايير-الكابلات الهيكلية القائمة على - وليس الربط - لذا تتفوق اللوحة على ODF هنا.

بناء العمود الفقري (تصميم الطبقات)

تستخدم غرفة المعدات الرئيسية ODF لإنهاء وتوزيع الألياف الصاعدة بين الطوابق؛ يستخدم كل طابق لوحة توصيل لاتصالات المحولات المحلية. يظل العمود الفقري مستقرًا بينما يظل الترقيع مرنًا - وعادةً ما يكون هذا هو الحل الأكثر قابلية للصيانة لمبنى متعدد-من الطوابق.

قائمة التحقق قبل -الشراء: المنافذ والمحولات وأدراج الوصلات وحجم الحامل

الأخطاء الشائعة - وتكلفتها

• الشراء عن طريق العد المنفذ وحده

• يمكن أن تختلف وحدتان "48 منفذًا" تمامًا من الداخل؛ قد ينتهي بك الأمر بدون أي ركود أو صواني ولوحة يصعب صيانتها.

•

• استخدام لوحة تصحيح عادية للربط الثقيل

• تفيض الأدراج، وتنحني الألياف بشكل يتجاوز الحد المسموح به، وتعاني حماية الوصلات من ظهور - على السطح لاحقًا كروابط مفقودة أو متقطعة.

•

• تجاهل اتجاه دخول الكابل

• يؤدي الإدخال الذي يقاوم تخطيط الموقع إلى الضغط على الألياف ويجعل التثبيت بطيئًا وفوضويًا.

•

• خلط الموصلات وتلميعها بدون خطة

• يمكن أن يؤدي عدم تطابق APC-إلى-UPC وحده إلى فقدان إرجاع رابط وضع واحد-واحد. حدد LC/SC وUPC/APC مقدمًا، ووزن كيفية إنهاء هذه النظرةالموصلات السريعة مقابل الربط الانصهار.

•

• عدم ترك أي مساحة للتوسع

• عندما ينمو العدد، فإن الوحدة الكاملة بدون فتحات احتياطية أو مساحة صينية تعني استبدال كل شيء بدلاً من الإضافة إليه.

إذا كانت المهمة عبارة عن تصحيح نظيف على مستوى الحامل-، فإن لوحة تصحيح الألياف هي الاختيار العملي والفعال من حيث التكلفة-. إذا كنت تقوم بإنهاء عدد كبير- من الكابلات الأساسية الواردة أو التي تحتاج إلى الربط والحماية والتخزين البطيء وسنوات من إدارة التوزيع، فإن ODF يستحق مكانه. تقوم الشبكات الكبيرة عادةً بتشغيل كلا من - ODF للتوزيع الرئيسي ومعدات لوحات التصحيح-. أيًا كان ما تحدده، تأكد من العدد والإرتفاع، ونوع المحول والتلميع، وسعة التوصيل، وحجم الحامل والحامل، ومدخل الكابل قبل الطلب، بحيث تناسب الوحدة كلاً من التثبيت اليوم ونمو العام المقبل.
