FBT vs PLC Splitter: الاختلافات والخسارة والاختيار

ويجب ألا يعتمد القرار على اسم التقنية أو سعر الوحدة فقط. يؤثر عدد المنافذ، ونمط الانقسام، والحد الأقصى لفقد الإدراج، والتوحيد، وأطوال موجات التشغيل، ونوع الحزمة، وفقدان الموصل، والميزانية البصرية الكاملة على ما إذا كان الفاصل مناسبًا أم لا.

يمكن للقراء الذين يحتاجون إلى مقدمة أوسع مراجعة هذا أولاًدليل لأنواع الخائن البصري ومبادئ العمل. تركز الأقسام أدناه بشكل خاص على كيفية اختلاف تصميمات FBT وPLC وكيفية تحويل هذه الاختلافات إلى اختيار يمكن الدفاع عنه.

FBT أو PLC: دليل الاختيار السريع

ماذا يفعل الفاصل البصري؟

الفاصل البصري هو مكون سلبي يقوم بتوزيع الطاقة الضوئية المدخلة بين اثنين أو أكثر من ألياف الإخراج. لا يقوم بتضخيم الإشارة أو تجديدها أو تبديلها إلكترونيًا. وبالتالي، يتلقى كل مخرج طاقة ضوئية أقل من المدخلات، حتى عندما لا يكون لدى الجهاز نفسه أي خسارة في التصنيع.

يتم استخدام المقسمات الضوئية في FTTH، وGPON، وXGS-PON، وشبكات التوزيع الضوئية، وروابط المراقبة وأنظمة أخرى من نقاط -إلى-متعددة النقاط. يمكن كتابة التكوينات كـ 1×2 أو 1×8 أو 2×16، حيث يحدد الرقم الأول عدد المدخلات ويحدد الثاني عدد المخرجات.

الشروطمقرنةوالخائنتتداخل في بعض الأحيان. قد تقوم قارنة التوصيل بدمج أو تقسيم الطاقة الضوئية، بينما يتم استخدام الفاصل بشكل شائع عندما يكون الغرض الأساسي هو التوزيع على عدة مخرجات. للحصول على شرح أكثر تفصيلاً للمعلمات المشتركة بين هذه الأجهزة، راجع هذا الدليلمواصفات مقرنة الألياف البصرية والخائن.

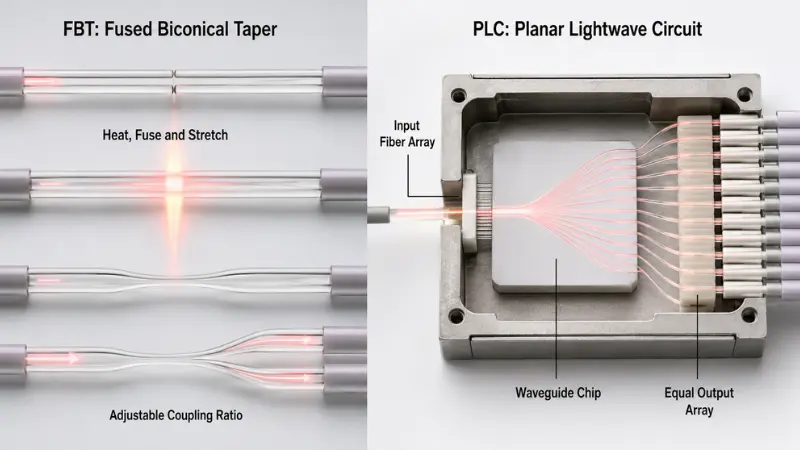

كيف تعمل مقسمات FBT وPLC؟

تقنية الفاصل FBT

يعنيFBTتنصهر ثنائية المخروط تفتق. أثناء التصنيع، يتم محاذاة اثنين أو أكثر من الألياف الضوئية وتسخينها ودمجها وتمديدها لإنشاء منطقة اقتران مدببة. تتحكم عملية التصنيع في كيفية نقل الطاقة الضوئية بين الألياف.

ونظرًا لإمكانية ضبط أداة التوصيل، فإن أجهزة FBT مفيدة بشكل خاص للنسب غير المتساوية. يمكن تصميم المنتجات التجارية بنسبة 50/50، أو 40/60، أو 20/80، أو 10/90 أو توزيعات محددة أخرى. على سبيل المثال، تنشر AFL قارنات توصيل واسعة النطاق مدمجة بنسب اقتران متاحة تتراوح من 5% إلى 50%. يعد هذا مثالًا لمجموعة-المنتجات وليس مواصفات عامة لكل جهاز FBT.معلومات مقرنة النطاق العريض الرسمية لـ AFLيوفر النطاق المقابل وتفاصيل التأهيل.

مدمج1 × 2 مقسم ألياف بصرية FBTولذلك قد يكون مناسبًا لنقرة مراقبة أو فرع أو تطبيق ذي عدد -منخفض حيث يتطلب مساران مستويات مختلفة من الطاقة.

لا يزال يتعين تقييم أداء FBT من ورقة البيانات الفعلية. تم تحسين بعض المنتجات لنوافذ محددة ذات أطوال موجية، في حين تتوفر أيضًا تصميمات النطاق العريض المؤهلة. ليس من الدقة افتراض أن كل جهاز تقسيم FBT له نفس حساسية الطول الموجي أو نطاق درجة الحرارة أو حدود عدد المنافذ-.

تكنولوجيا الفاصل PLC

PLC لتقف علىدائرة الموجات الضوئية المستوية. يستخدم مقسم PLC أدلة موجية بصرية مكونة على شريحة. تتم محاذاة مصفوفة ألياف الإدخال ومصفوفة ألياف الإخراج بدقة مع الشريحة، ويتم ربطهما وحمايتهما داخل الحزمة النهائية.

هذا الهيكل مناسب تمامًا لتوزيع الطاقة بالتساوي عبر العديد من النواتج. على سبيل المثال، تحدد عائلة مقسمات AFL PLC المنشورة التشغيل عبر 1260-1650 نانومتر، حتى التقسيم عبر عرض النطاق الترددي المعلن وPDL المنخفض والتكوينات الممتدة من 1×4 إلى 2×32. تنطبق هذه الأرقام على عائلة المنتج هذه ولا ينبغي معاملتها كضمانات لكل جهاز تقسيم PLC.مواصفات مقسم PLC الخاص بـ AFLينص أيضًا على أن قيم الخسارة المدرجة في الإدراج-تستبعد الموصلات.

يمكن للمشترين مراجعة المتاحةمجموعة منتجات الفاصل PLCعند مطابقة عدد المنافذ والموصل والضفيرة ومتطلبات الحزمة.

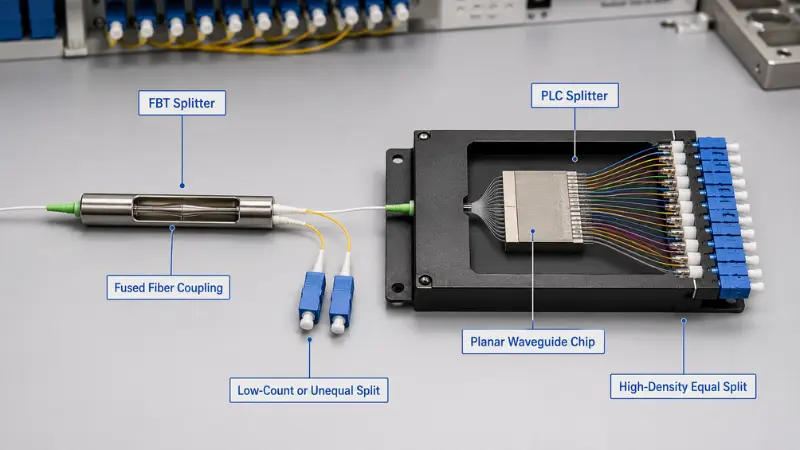

مقارنة FBT Splitter و PLC Splitter

يصف الجدول اتجاهات التصميم، وليس الحدود التعاقدية. يمكن أن يؤدي مقسم PLC منخفض الجودة- أداءً أسوأ من قارنة التوصيل FBT المؤهلة جيدًا-. لا تعد علامة التكنولوجيا بديلاً عن المواصفات الكاملة وتقرير الاختبار.

المعلمات البصرية التي تحدد الأداء

فقدان الإدراج يستحق اهتماما خاصا. قد تصف القيمة المنشورة جهاز التقسيم العاري فقط، بينما قد يتضمن مورد آخر موصلات مثبتة في المصنع-. لا يمكن مقارنة هاتين القيمتين مباشرة.

يؤثر تلميع الموصل أيضًا على الانعكاس والتوافق مع التزاوج. يعد SC/APC أمرًا شائعًا في شبكات الوصول حيث يكون التحكم في الانعكاس أمرًا مهمًا، ولكن يجب أن تتوافق الواجهة الصحيحة مع المعدات والمحول والمحطة الحالية. لا ينبغي أن تتزاوج وجوه نهاية APC وUPC بشكل مباشر. هذا الدليل لتلميع موصلات PC وUPC وAPCيشرح الاختلافات الميكانيكية وخسارة{0}المرتجعات.

كيف تؤثر نسبة الانقسام على الخسارة البصرية؟

حتى المقسم السلبي المثالي يجب أن يقسم الطاقة المتاحة. بالنسبة لمقسم متساوي 1×N، فإن خسارة الانقسام النظرية هي:

خسارة التقسيم المثالية=10 × log10(N)

هذه هي الحدود الدنيا الرياضية. الحد الأقصى الفعلي لخسارة الإدراج أعلى لأن الجهاز المُصنَّع يُحدث خسارة زائدة، وخسارة انتقالية، وحيثما أمكن، خسارة الموصل.

تتضمن خيارات المنتج التمثيلية أ1 × 2 مقسم PLC, مقسم PLC 1 × 8, 1 × 16 مقسم PLC, 1 × 32 مقسم PLCو1 × 64 مقسم PLC. ويجب أن تؤخذ حدودها الفعلية من المواصفات المعتمدة المقابلة وليس من الجدول النظري أعلاه.

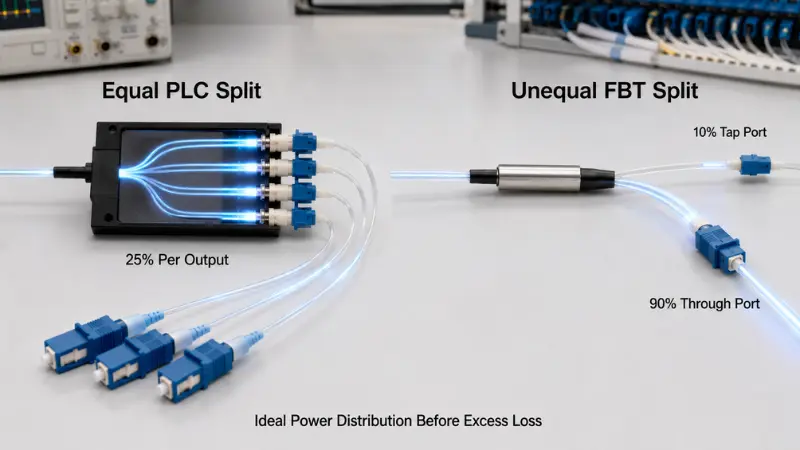

خسارة تقسيم FBT غير متكافئة

لفرع غير متكافئ يتلقى الكسرpمن طاقة الإدخال، فإن خسارة الفرع المثالية هي:

خسارة الفرع المثالية=−10 × log10(p)

للتقسيم النظري 10/90:

• يتمتع فرع 10% بخسارة مثالية تبلغ 10.0 ديسيبل.
• يتمتع فرع 90٪ بخسارة مثالية تبلغ حوالي 0.46 ديسيبل.

ستكون خسارة الإدراج الحقيقية في كلا المسارين أعلى لأن قارنة التوصيل لديها خسارة زائدة ونسبة تسامح مسموح بها-. وبالتالي، يجب أن تحدد مواصفات الشراء منفذ الصنبور، من خلال المنفذ، وتفاوت الاقتران والحد الأقصى للخسارة لكل مسار.

هذا الاختلاف هو سبب بقاء FBT ملائمًا لتخطيطات الوصول الطويلة أو المتفرعة. تتوفر مناقشة أكثر تفصيلاً للتطبيق في هذا الدليلالتقسيم غير المتوازن لمشاريع FTTH الريفية.

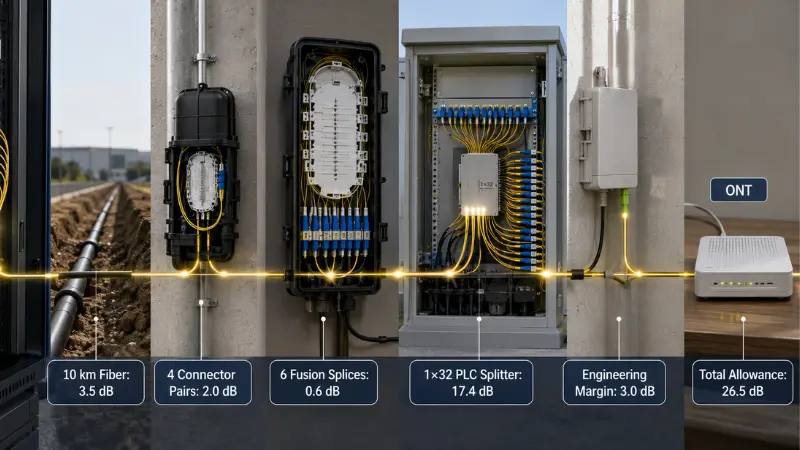

مثال عملي: الميزانية الضوئية 1×32 PLC

ما يلي هو حساب توضيحي، وليس تصميم PON عالمي. يجب استبدال كل قيمة بالمواصفات الفعلية للكابل والمكونات والمعدات الخاصة بالمشروع.

يأتي رقم الفاصل 17.4 ديسيبل من ورقة بيانات AFL PLC واحدة ويستبعد الموصلات بشكل صريح. يتم تضمينه فقط لتوضيح طريقة الحساب.

إذا كانت مجموعة OLT وONT المحددة توفر ميزانية بصرية تم التحقق منها تبلغ 29 ديسيبل في ظل ظروف التشغيل المعمول بها، فإن هذا المثال يترك 2.5 ديسيبل بعد السماح الهندسي المذكور. إذا كانت ميزانية المعدات أقل، أو كان المسار أطول أو تمت إضافة اتصالات إضافية، فقد يفشل التصميم.

يجب أن يستخدم الحساب الصحيح:

• الحد الأقصى لخسارة المكونات بدلاً من الخسارة النموذجية
• أطول مسار بصري مخطط له
• أسوأ منفذ إخراج الخائن
• التوهين الصحيح للألياف المعتمد على الطول الموجي-.
• جميع الموصلات والمحولات ونقاط الوصلات
• الفئة البصرية OLT وONT الفعلية
• هامش هندسي وتقادم متفق عليه

المركزية مقابل الانقسام المتتالي

يؤدي المقسم 1 × 4 متبوعًا بالمقسم 1 × 8 إلى إنشاء تقسيم إجمالي 1 × 32، لكن خسارة المسار لا تقتصر على القسم المثالي 1 × 32 الذي يبلغ 15.1 ديسيبل. يجب أن يضيف التصميم خسارة الإدراج المحددة لكلا مرحلتي المقسم، بالإضافة إلى التوصيلات والوصلات بينهما.

تقوم شركة CommScope بتوثيق عدد -من وحدات PLC منخفضة في بنيات مقسمة موزعة حيث يتم تركيب مرحلة تقسيم أخرى في مكان أبعد في المصنع الخارجي. يوضح هذا أنه يمكن أيضًا استخدام منتجات PLC ذات العدد المنخفض- في التصميمات المتتالية؛ لا ينبغي استنتاج البنية من اسم التكنولوجيا وحده.

متى يكون جهاز FBT Splitter هو الأفضل؟

يجب تقييم FBT أولاً عندما يكون توزيع الطاقة المطلوب غير متساوٍ. تعد مراقبة الصنابير والفروع الريفية المنظمة والروابط مع ميزانيات الفروع المختلفة عن قصد أسبابًا أقوى لاختيار FBT بدلاً من مجرد مقارنة سعر الشراء مع PLC.

يمكن أيضًا أن يكون FBT مناسبًا لتقسيم عدد-منخفض عند طول موجي محدد بوضوح، خاصة عندما لا يتطلب المشروع توافقًا عريضًا متعدد-الأطوال الموجية أو الترحيل المستقبلي من خلال نفس المسار السلبي.

قبل الموافقة، تحقق مما يلي:

• نافذة الطول الموجي مصممة
• نسبة الاقتران ونسبة التسامح
• الحد الأقصى لخسارة الإدراج لكل إخراج
• خسارة العودة والاتجاه
• درجة الحرارة-الأداء المعتمد
• الحزمة وحماية الألياف ونوع الموصل

لا ترفض كل جهاز FBT لأنه يستخدم التكنولوجيا المدمجة. توجد منتجات FBT مؤهلة ذات النطاق العريض، ويجب الحكم على أدائها من خلال صحيفة البيانات المحددة وأدلة الموثوقية. وعلى العكس من ذلك، لا تستخدم منتج -نافذة ضيقة FBT في شبكة لم يتم تحديد متطلبات الطول الموجي لها في المستقبل.

عندما يكون مقسم PLC هو الأفضل

يعد PLC بشكل عام الخيار الأكثر عملية عندما يتطلب المشروع العديد من المخرجات المتساوية والتعبئة المدمجة وتوحيد المنافذ -إلى-المنافذ الخاضعة للتحكم. هذه الشروط شائعة في توزيع FTTH باستخدام تكوينات 1×8 و1×16 و1×32 و1×64.

يعد PLC أيضًا مرشحًا أقوى عندما يجب أن تدعم البنية الأساسية السلبية نفسها العديد من خطط الطول الموجي للشبكة-. تم تعريف متطلبات الطبقة - الفعلية لـ GPON وXGS-PON في التطبيق المطبقتوصية ITU-T G.984.2 GPONوITU-T G.9807.1 XGS-توصية PON. يجب على المصممين استخدام مواصفات المعدات الحالية والتوصيات المعمول بها بدلاً من افتراض أن كل شبكة تستخدم نفس خطة الطول الموجي أو الميزانية البصرية.

PLC ليس منتجًا خارجيًا تلقائيًا. يجب أن يظل الأنبوب الفولاذي أو وحدة ABS أو الكاسيت محمية داخل حاوية مناسبة للتركيب. تعتمد الموثوقية على التجميع الكامل، بما في ذلك أسلاك التوصيل المصنوعة، وتخفيف الضغط، والموصلات، والمحولات، والختم، والتأهيل البيئي.

سبع-عملية اختيار الفاصل

• تحديد توزيع الطاقة:حدد المخرجات المتساوية أو غير المتساوية وعدد المدخلات وعدد المخرجات وأي نقرة مطلوبة أو من خلال المنفذ.
• قم بإدراج كل الطول الموجي الحالي والمخطط له:قم بتضمين متطلبات المنبع والمصب والتراكب والهجرة.
• حدد بنية الانقسام:قارن بين التصميمات المركزية والمتتالية، وليس فقط العدد النهائي للمشتركين.
• احسب أسوأ-ميزانية بصرية:استخدم أقصى قدر من الخسائر وأطول طريق وأضعف مخرجات الفاصل.
• تحديد بيئة التثبيت:اذكر الاستخدام الداخلي أو الخارجي، ونطاق درجة الحرارة، والرطوبة، والسياج، والتعامل، وتوقعات عمر الخدمة.
• اختر الحزمة والموصل:قم بمطابقة الوحدة مع درج التوصيل أو الصندوق الطرفي أو الخزانة أو ODF أو الرف.
• مراجعة وثائق الجودة:اطلب المواصفات المضمونة والأطوال الموجية للاختبار والتقارير المتسلسلة وأدلة التأهيل المعمول بها.

بالنسبة للمشاريع التي تشتمل على المقسمات والمحولات والضفائر والصناديق الطرفية وأسلاك التصحيح في نفس قائمة المواد،دليل شراء المكونات السلبية FTTHيوفر إطار شراء أوسع.

اختيار الحزمة والموصل

هذه النظرة العامة علىأنواع حزم مقسم PLCيمكن أن يساعد في مطابقة المكون البصري مع غلافه. يمكن أيضًا دمج المقسم المخصص لتوزيع الوصول المثبت على الحائط في حاوية مناسبة مثلصندوق توزيع الألياف ذو 24 نواة، بشرط أن تتوافق سعة الدرج وعدد المحولات وتوجيه الكابلات ومتطلبات الختم مع المشروع.

تعمل المقسمات الموصلة على تقليل عمل الربط الميداني- وتبسيط عملية الاستبدال، ولكن كل زوج متزاوج يضيف خسارة ويتطلب -فحص الوجه النهائي. يمكن أن تقلل الوصلات غير المنتهية من نقاط المحول ولكنها تتطلب معدات ربط -دمجًا، ومركبين مدربين، وتخزينًا محميًا للوصلات.

كيفية مقارنة أوراق بيانات الموردين؟

مطالبات GR-1209 وGR-1221

تتم الإشارة إلى GR-1209 وGR-1221 معًا بشكل شائع عندما يناقش الموردون مؤهلات المكونات البصرية السلبية وضمان الموثوقية على المدى الطويل. يجب أن تحدد مطالبة مثل "متوافقة مع Telcordia" ما يلي:

• المعيار المطبق والمسألة
• تكوين المنتج الذي تم اختباره
• معمل الاختبار
• نطاق الاختبار والأقسام المعمول بها
• ما إذا كانت النتيجة تنطبق على المكون العاري أو التجميع الكامل للموصلات

التفتيش والاختبار الواردة

1. تأكيد هوية المنتج:تحقق من التكنولوجيا والتكوين والنسبة والطول الموجي والألياف وطول الضفيرة وتلميع الموصل والرقم التسلسلي والملصق.
2. فحص الحزمة والألياف:ابحث عن الأنابيب المكسورة أو تخفيف الضغط السائب أو الانحناءات الحادة أو السترات التالفة أو الألياف المكشوفة أو ترقيم المنافذ غير الصحيح.
3. فحص وتنظيف وجوه نهاية الموصل:لا تقم بتوصيل جهاز تقسيم ملوث بمجموعة الاختبار أو الشبكة المباشرة.
4. قم بتعيين مرجع وقياس كل مخرجات:استخدم مصدرًا ثابتًا ومقياس طاقة ضوئية مُعايرًا عند أطوال موجات الاختبار المحددة. تسجيل خسارة كل منفذ وحساب التوحيد من أفضل وأسوأ النتائج.
5. مقارنة النتائج بالحدود التعاقدية:لا تستخدم جدول إنترنت عام كمعيار النجاح أو الفشل.
6. الاحتفاظ بسجلات يمكن تتبعها:قم بتخزين أمر الشراء والدُفعة والرقم التسلسلي وطول موجة الاختبار وتحديد معدات الاختبار والمشغل وتاريخ الفحص.

يمكن لفحص الاستلام العادي باستخدام مصدر ومقياس الطاقة التحقق من فقدان الإدخال وانتظامه. قد يتطلب PDL المستقل أو فقدان-الإرجاع أو التحقق البيئي معدات مخصصة أو مختبرًا مؤهلاً أو سجلات تأهيل المورد.

خمسة أخطاء شائعة في الاختيار

1. الاختيار حسب سعر الوحدة فقط:قد يتطلب المكون العاري الأرخص مزيدًا من الربط الميداني ومساحة العلبة والعمالة واستكشاف الأخطاء وإصلاحها.
2. مقارنة الخسارة النموذجية بالخسارة القصوى:تصف القيمة النموذجية الأداء المتوقع؛ تحدد القيمة القصوى الحد التعاقدي. أنها ليست قابلة للتبديل.
3. تجاهل تضمين الموصل:لا يمكن مقارنة مواصفات المقسم العاري مباشرةً بوحدة موصلة إلا إذا كانت حدود القياس متماثلة.
4. بافتراض أن كل مقسم PLC متفوق:تحدد جودة الشريحة ومحاذاة مصفوفة الألياف -والتعبئة والموصلات والاختبار النتيجة النهائية.
5. نسيان الأطوال الموجية المستقبلية والتغيرات المعمارية:قد يقوم المقسم الذي يعمل مع الخدمة الحالية بتقييد ترحيل أو تراكب PON لاحقًا.

نموذج مواصفات RFQ

يمكن تكييف الكتلة التالية لاستفسار المورد:

التكنولوجيا المطلوبة: FBT / PLC / توصية المورد
تكوين الإدخال والإخراج: 1×__ / 2×__
نمط الانقسام: متساوي / غير متساوي __% / __%
نطاق الطول الموجي التشغيل: __
الحد الأقصى لخسارة الإدخال: __ ديسيبل، الموصلات متضمنة/مستبعدة
الحد الأقصى للتوحيد: __ ديسيبل
الحد الأقصى لـ PDL: __ ديسيبل
الحد الأدنى لخسارة العودة: __ ديسيبل
الحد الأدنى من الاتجاهية: __ ديسيبل
نوع العبوة وأبعادها: __
نوع الألياف وطول الضفيرة: __
نوع الموصل والتلميع: __
درجة حرارة التشغيل والتخزين: __
بيئة التثبيت: حاوية داخلية / خارجية / إغلاق / رف
تقرير الاختبار المطلوب: فردي / دفعة
الموثوقية المطلوبة أو أدلة التأهيل: __
التصنيف المطلوب وإمكانية تتبع الرقم التسلسلي-: __

الأسئلة المتداولة

خاتمة

يبدأ قرار الفاصل FBT مقابل الفاصل PLC بتوزيع الطاقة المطلوبة. غالبًا ما تشير نقرة المراقبة غير المتساوية أو فرع العدد المنخفض -البسيط إلى FBT. يشير توزيع FTTH ذو الكثافة العالية المتساوية - والتوافق مع الطول الموجي الواسع وتوحيد المنفذ الذي يتم التحكم فيه عمومًا إلى PLC.

اختيار التكنولوجيا ليس سوى الخطوة الأولى. ويتطلب القرار الموثوق به أيضًا الحد الأقصى من فقدان الإدخال، والاتساق، وتغطية الطول الموجي، والحدود البيئية، والحزمة، والموصل، ووثائق الاختبار، وميزانية بصرية كاملة لأسوأ-حالة.

إن توفير هذه المتطلبات في طلب عرض الأسعار يقلل من غموض عرض الأسعار ويدعم تصميم شبكة أكثر موثوقية. يمكن لمشتري المشروعإرسال مواصفات جهاز التقسيم للمراجعة الفنية ومراجعة عروض الأسعاربمجرد تحديد النسبة والحزمة والموصل وظروف التشغيل المطلوبة.

مراجع

• ITU-T G.984.2: الطبقة التابعة للوسائط المادية لـ GPON
• ITU-T G.9807.1: XGS-PON
