يلتف سلك التصحيح MPO/MTP المدرع بأنبوب -فولاذي أو سترة معززة من مادة الكيفلار-حول مجموعة من الألياف المتعددة-لتحمل الأحمال الساحقة، والتعرض للقوارض، وبيئات الاهتزاز العالية-. يستخدم كابل قناة MPO القياسي هيكلًا مزدوجًا خفيف الوزن-مُحسَّنًا لمسارات مركز البيانات النظيفة والتي يتم التحكم في مناخها-. يعتمد الاختيار بينهما على المكان الذي سيعيش فيه الكابل، ومقدار الإيذاء الجسدي الذي سيواجهه، وما إذا كانت ميزانية الارتباط الخاصة بك قادرة على استيعاب خسارة إدخال أعلى قليلاً من البنية السميكة للتصميم المدرع.
لماذا هذه المقارنة مهمة الآن؟
اعتاد مهندسو مراكز البيانات على إجراء مكالمة بسيطة: كابلات جذعية للتشغيل الأساسي، وأسلاك توصيل للقفزات القصيرة داخل الخزانة. لا يزال هذا التمييز قائمًا، لكن البيئة المادية المحيطة بالبنية التحتية للألياف قد تغيرت. تعمل عمليات نشر الحافة على دفع مجموعات MPO إلى أرضيات المصانع وغرف التحكم في التعدين وملاجئ 5G الخارجية حيث قد يتعطل كابل الجذع القياسي في غضون أشهر. وفي الوقت نفسه، يحتاج المشغلون ذوو النطاق الكبير الذين يقومون بتعبئة آلاف وصلات 400G و800G في قاعة واحدة إلى كل عُشر ديسيبل يمكنهم توفير - مما يعني إيلاء اهتمام وثيق لما إذا كانت السترة المدرعة تضيف توهينًا غير ضروري على المسار المحمي.
السؤال الهندسي الحقيقي ليس أي الكابلات "الأفضل". إنه الكابل الذي يطابق المتطلبات الميكانيكية والبصرية لقطاع ارتباط معين.

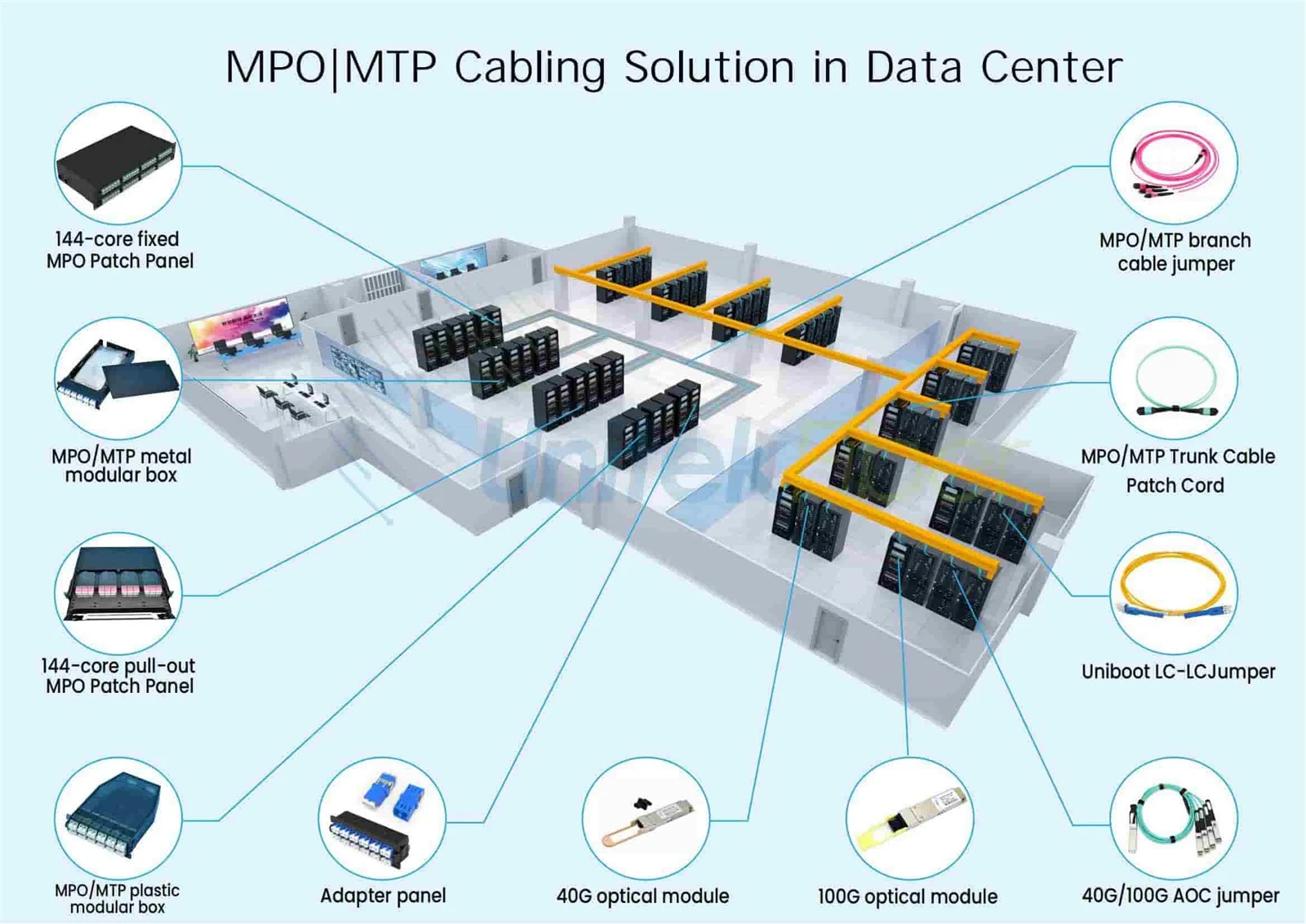

حيث ينتمي كل نوع كابل
قبل مقارنة المواصفات، من المفيد التفكير فيما يتعلق بسيناريوهات النشر. يجب أن تكون البيئة المحيطة بالكابل - وليس قائمة الميزات الخاصة به - هي الدافع وراء كل قرار اختيار. يشير كل سيناريو أدناه أيضًا إلى العوامل الميكانيكية والبصرية التي يجب أن تزنها، بحيث يتم دمج منطق التقييم في السياق بدلاً من وضعه في قائمة مرجعية منفصلة.
داخل خزانة مركز البيانات{0}}التي يتم التحكم في مناخها، تعتبر كابلات قناة MPO القياسية هي الاختيار الصحيح. البيئة نظيفة، ودرجة الحرارة-مستقرة، ومحمية ماديًا. تواجه الكابلات هنا أحمال شد معتدلة فقط أثناء التثبيت، والضغط الجانبي العرضي من الكابلات المجاورة، والاهتزاز من أنظمة التدفئة والتهوية وتكييف الهواء (HVAC). يتعامل خيط الأراميد الداخلي - ذو الطبقة المزدوجة - بالإضافة إلى الغلاف الخارجي المصنف LSZH أو كامل - - مع كل ذلك بشكل مريح مع تلبية المتطلبات الميكانيكية IEC 60794 وTIA-568. يؤدي استخدام الكابلات المدرعة في هذا الإعداد إلى إضافة التكلفة والوزن والقطر دون تقديم تحسين ذي معنى في الموثوقية. تعمل كابلات الجذع التي تحتوي على 24 أو 48 أليافًا على توصيل العمود الفقري-ب-طبقات المحولات الورقية بكفاءة باستخدام بصريات QSFP28 أو QSFP-DD، ويحافظ قطرها الخارجي الأصغر البالغ 3.0 مم على التوجيه عبر صواني إدارة الكابلات عالية الكثافة بشكل مباشر.
يتطلب تشغيل العمود الفقري-بين الصفوف تحت أرضية مرتفعة مزيدًا من التفكير. يمكن للمنشأة الحديثة المزودة بحوامل كبلية محكمة الغلق الاعتماد على الصناديق القياسية. لكن المباني القديمة ذات الممرات المفتوحة أسفل بلاط الأرضيات المرتفعة تحكي قصة مختلفة - فحركة السير على الأقدام، والعربات المتدحرجة، ونشاط القوارض في بعض الأحيان، كلها تخلق مخاطر السحق والتآكل التي لم يتم تصميم هيكل الغلاف المزدوج- للتعامل معها على الإطلاق. إذا كانت لديك حوادث آفات موثقة أو تمت مشاركة مساراتك مع المعدات الثقيلة، فهذا وحده يبرر تجميعات MPO المدرعة على الأجزاء الأساسية. نقطة القرار هنا واضحة ومباشرة: افحص المسار، وقم بتقييم التهديدات الميكانيكية الواقعية، ودع الأدلة المادية ترشدك.
لا تترك البيئات الصناعية والحافة مجالًا كبيرًا للنقاش. تعرض أرضيات المصنع الكابلات للاهتزاز المستمر من الآلات. تسبب غرف التحكم في التعدين التلوث بالجسيمات ودرجات الحرارة القصوى. تدور خزائن 5G الخارجية عبر ظروف التجميد-وذوبان الجليد والتعرض للأشعة فوق البنفسجية. تجمع عمليات النشر الميدانية العسكرية بين كل ما سبق ومخاطر التأثير. في هذه الإعدادات، يكون نطاق التشغيل المقدر لكابل قناة الاتصال القياسي من −20 درجة إلى +60 درجة ومقاومته للسحق التي تبلغ 100–200 نيوتن تقريبًا غير كافيين. إن أسلاك التصحيح MPO المدرعة، المصنفة من -40 درجة إلى +75 درجة وقادرة على تحمل أكثر من 1000 نيوتن من قوة السحق الجانبية، ليست ترقية متميزة هنا - فهي متطلبات أساسية. إذا كان الرابط الخاص بك يعمل عبر أي مساحة تفتقر إلى وسائل الحماية التقليدية لمركز البيانات، فإن الخيار المدرع يزيل وضع الفشل الذي لا يمكن لأي قدر من إدارة الكابلات الدقيقة التخلص منه بالكامل.
وصلات متقاطعة قصيرة-داخل الخزانة - عادةً أقل من مترين بين أشرطة الكاسيت ولوحات المحولات وأجهزة الإرسال والاستقبال - تفضل المعيارMTP/MPO أسلاك التصحيح متعددة الأوضاع. البيئة مغلقة بالكامل، بالكاد يتم التعامل مع الكابل بعد التثبيت الأولي، والمرونة أكثر أهمية من مقاومة السحق. يمكن أن تعمل الصلابة المدرعة في الواقع ضدك في العبوات الضيقة حيث يكون نصف قطر الانحناء مرتفعًا.

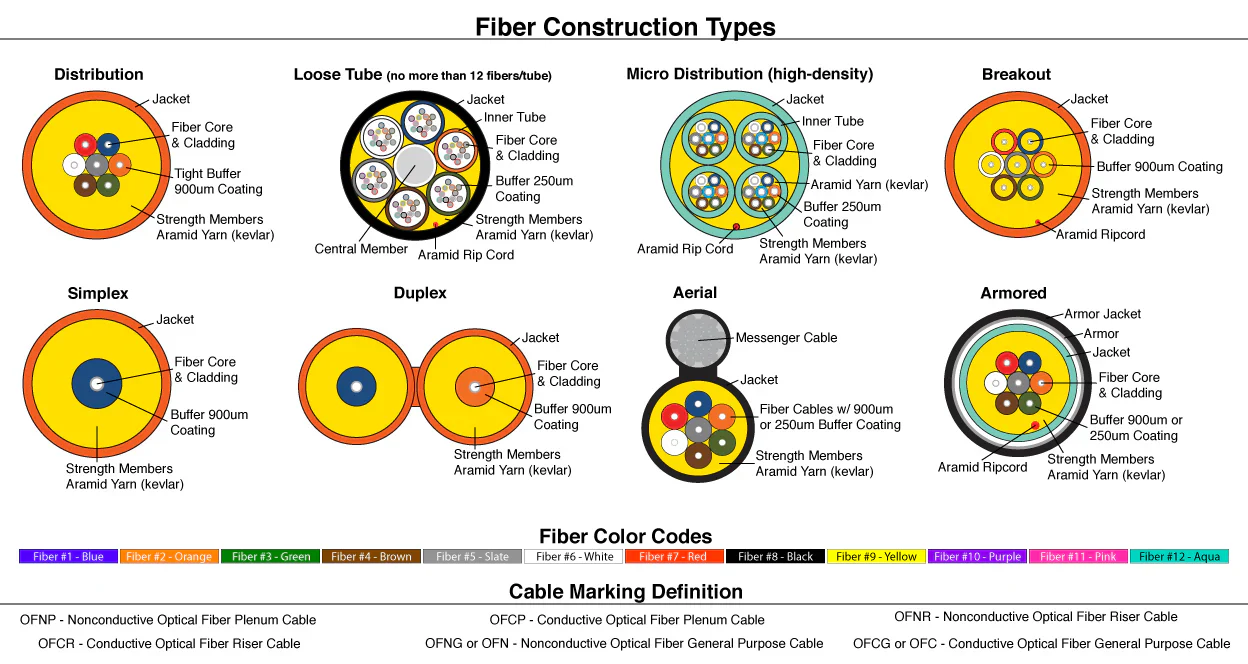

ما هو موجود بالفعل داخل كل كابل
عادةً ما يجمع كبل قناة MPO القياسي ما بين 12 إلى 144 أليافًا داخل غلافه المزدوج-. السلك تصحيح الألياف MTP/MPO OM3في الشكل القياسي يبلغ القطر الخارجي حوالي 3.0 مم. يتم إنهاء كلا الطرفين في المصنع -بدقة-حلقات MT مصقولة - 8 أو 12 أو 24 ألياف لكل موصل - ويتم شحن كل تجميع مع تقارير اختبار فردية توضح فقدان الإدراج لكل قناة. تم تصميم البناء بشكل بسيط: فقط حماية كافية لمسار داخلي يمكن التحكم فيه، مما يحافظ على انخفاض الوزن ويجعل التعامل مع حوامل الكابلات الكثيفة أمرًا سهلاً.
تقدم أسلاك التصحيح MPO/MTP المدرعة أنبوبًا فولاذيًا مموجًا أو درعًا من الألومنيوم المتشابك بين حزمة الألياف والغلاف الخارجي. تضع بعض التصميمات طبقة من خيوط الأراميد فوق عضو من الفولاذ القوي، مما يزيد من مقاومة السحق إلى ما يقرب من عشرة أضعاف مقاومة الإنشاءات القياسية. يؤدي هذا إلى زيادة القطر الخارجي إلى 4.0-5.0 ملم ويضيف الوزن. ومع ذلك، تظل التصاميم المدرعة الحديثة مرنة بشكل مدهش. يمكن لسلك MPO المدرع المصمم هندسيًا جيدًا أن يحقق الحد الأدنى من نصف قطر الانحناء بحوالي 50 مم، وهو أمر قابل للتطبيق في معظم بيئات الكابلات الهيكلية. إن الفارق الرئيسي في التصنيع هو ما إذا كانت هناك طبقة عازلة بين الدرع وشريط الألياف - وبدونها، يمكن للدرع الصلب الضغط على الألياف عند نقاط الانحناء ويؤدي إلى فقدان الانحناء الدقيق- الذي لن يظهر في اختبار فقدان إدخال الكابل المستقيم-.
هل يكلفك الدرع الإشارة؟
لا تؤدي السترة المدرعة في حد ذاتها إلى زيادة فقدان الإدخال بشكل مباشر في واجهة الموصل. يعتمد فقدان الإدخال على هندسة الطويق ومحاذاة الألياف والنهاية-جودة طلاء الوجه - وليس على ما يلتف حول جسم الكابل. لا يزال موصل MTP منخفض الخسارة على مجموعة مدرعة يصل إلى 0.15–0.25 ديسيبل لكل زوج متزاوج عند تصنيعه بشكل صحيح، وهو مماثل لنفس الموصل الموجود على صندوق قياسي. عند الأطوال الموجية 400G SR4، يوفر كلا النوعين من الكابلات التي تستخدم درجات موصل مكافئة خسارة متطابقة وظيفيًا - عادةً ما تكون 0.15–0.35 ديسيبل لتجميعات OM4 متعددة الأوضاع.
حيث يمكن للدرع أن يسبب عقوبة هو -الانحناء الدقيق. إذا تم تصنيع الأنبوب الفولاذي بشكل سيء أو تم توجيه الكابل بانحناءات أكثر إحكامًا من الحد الأدنى المحدد، فإن الدرع يضغط على شريط الألياف ويتسلل التوهين -الانحناء الصغير. وهذه مشكلة تتعلق بجودة التصنيع ومشكلة تتعلق بانضباط التثبيت، وليست خاصية متأصلة في البناء المدرع. عند تقييم أسلاك MPO المدرعة، اطلب دائمًا -بيانات اختبار التوهين - وليس فقط شهادة فقدان الإدراج الثابت-. أي بائع يقدم فقط أرقامًا مباشرة-لفقدان الكابل قد يخفي مشكلة انحناء صغير. للحصول على فهم أعمق لكيفية تأثير درجات الألياف على ميزانيات الخسارة، فإنOM1 إلى OM5 مقارنة الألياف متعددة الأوضاعيوفر سياقًا مفيدًا بشأن عرض النطاق الترددي المشروط وخصائص التوهين عبر فئات الألياف المختلفة.
ويعني هذا أيضًا أنه بالنسبة لأي مقطع رابط حيث تكون ميزانية الخسارة البصرية لديك محدودة - مثل الوصول الطويل 400G SR4 الذي يقترب من حد OM4 الذي يبلغ 100-متر -، يجب عليك مراعاة خطر توهين الانحناء للكابل المدرع إذا كان مسار التوجيه يتضمن دورات ضيقة. إذا كان المسار مستقيمًا وواسعًا، فلن يكلفك الدرع أي شيء بصريًا. إذا كان المسار يفرض على الكبل المرور عبر عدة زوايا ضيقة، فإن المرونة المتأصلة في الكبل القياسي قد تؤدي في الواقع إلى تقليل إجمالي فقدان الارتباط عمليًا.
الحماية الميكانيكية بالتفصيل
تتعامل كابلات قناة MPO القياسية مع الضغوط الموجودة في بيئات الكابلات الهيكلية: أحمال الشد المعتدلة أثناء عمليات سحب التثبيت، والضغط الجانبي من حزم الكابلات في الأدراج المشتركة، والاهتزاز منخفض المستوى-من أنظمة البناء. يتوافق تصميم الغلاف المزدوج-، المعزز بخيوط الأراميد، مع المتطلبات الميكانيكية للمعيارين IEC 60794 وTIA-568 لكابلات المباني الداخلية. هذه ليست كبلات هشة -، بل تم تصميمها ببساطة لتلائم الظروف التي ستواجهها فعليًا في منشأة تتم إدارتها بشكل جيد.
تعالج التجميعات المدرعة ملف تعريف مختلف للتهديد. تقاوم طبقة الفولاذ أو الألومنيوم قوى السحق التي من شأنها أن تشوه الغلاف القياسي بشكل دائم. الكراسي المتحركة على بيئة أرضية مرتفعة-، والعربات الثقيلة في أحد المستودعات، وأسنان القوارض في منشأة حيث تكون مكافحة الآفات غير مثالية - هذه ليست مخاطر نظرية؛ وهي حالات فشل موثقة تواجهها فرق صيانة الألياف بانتظام. تتحمل بعض تصميمات MPO المدرعة ما يزيد عن 1000 نيوتن من قوة السحق الجانبية، أي ما يعادل خمسة إلى عشرة أضعاف قدرة الإنشاءات القياسية. يزيد نطاق درجة الحرارة الممتد (−40 درجة إلى +75 درجة مقابل −20 درجة إلى +60 درجة للجذوع الداخلية النموذجية) من التمييز بين الاثنين لأي نشر خارج المساحات التي يتم التحكم في مناخها.
عند تقييم ما إذا كان جزء معين يحتاج إلى درع، قم بحساب عوامل الخطر المادية على طول المسار الفعلي للكابل: التعرض للسحق أو التأثير، أو نشاط القوارض أو الآفات الموثق، أو رحلات درجة الحرارة أو الرطوبة خارج المعايير الداخلية، وما إذا كانت قوى التوجيه تنحني بشكل أكثر إحكامًا من 50 مم. يشكل اثنان أو أكثر من هذه العوامل في مقطع مسار واحد حجة قوية للبناء المدرع. إذا كان المسار مغلقًا بالكامل، ومتحكمًا في المناخ-، وخاليًا من المخاطر الميكانيكية، فإن كابل الجذع القياسي يقدم نفس الأداء البصري مع حجم وتكلفة أقل.
القطبية والتوافق
تتبع كل من تجميعات MPO المدرعة والقياسية نفس أساليب TIA-568 القطبية - النوع A (مستقيم- خلال)، والنوع B (معكوس)، والنوع C (قلب مزدوج). لا تؤثر طبقة الدرع على محاذاة الدبوس أو تكوين الجنس أو إمكانية التشغيل التفاعلي للموصل. يتزاوج سلك MPO-12 المدرع الأنثوي مع لوحة محول MPO-12 القياسية للذكور دون أي مشكلة في التوافق، ويمكنك مزج الأجزاء المدرعة والقياسية بحرية داخل نفس الرابط طالما أن عدد الألياف ونوع القطبية وتطابق درجة الموصل.
أحد الاعتبارات العملية الجديرة بالملاحظة: نظرًا لأن الكابلات المدرعة أكثر صلابة، قم بتخطيط اتجاه الموصل بعناية في حاويات ضيقة. مفتاح-لأعلى للمفتاح-لأسفل التزاوج في منطقة مكتظة بالسكانلوحة محول الألياف الضوئية MPO/MTPقد يتطلب الأمر خلوصًا إضافيًا عندما يمنع درع الكابل الانحناءات الضيقة التي تتعامل معها الحبال القياسية بسهولة. هذه ليست مشكلة توافق - إنها تفاصيل تخطيط إدارة الكابلات التي يمكن أن توفر إحباطًا كبيرًا أثناء التثبيت إذا تمت معالجتها على رسم ارتفاع الحامل قبل وصول الكابلات إلى الموقع.
بالنسبة للتطبيقات الجانبية حيث يغذي قناة MPO اتصالات فردية مزدوجة،MTP/MPO إلى كابلات تسخير SC أو LCتوفير الانتقال، وينطبق نفس التقييم المدرع-في مقابل-القياسي على المقطع الجانبي استنادًا إلى بيئته المادية.
الأسئلة المتداولة
س: هل يمكنني مزج أسلاك تصحيح MPO المدرعة مع كابلات MPO Trunk القياسية في نفس الرابط؟
ج: نعم. تستخدم مجموعات MPO المدرعة والقياسية موصلات MTP/MPO متطابقة متوافقة مع IEC 61754-7 وTIA-604-5. يتزاوج سلك مدرع أنثوي مع صندوق قياسي ذكر من خلال أي لوحة محول متوافقة. يؤثر الدرع فقط على جسم الكابل، وليس على الواجهة البصرية. تحقق من أن كلا المجموعتين تشتركان في نفس عدد الألياف ونوع القطبية ودرجة الموصل (قياسية أو منخفضة الخسارة) لتجنب فقدان الإدراج غير المتطابق.
س: هل تؤثر السترة المدرعة على إجراءات التنظيف والفحص؟
ج: لا. وجه نهاية الموصل-متطابق بين التجميعات المدرعة والقياسية. استخدم نفس نوع بكرة MTP-المحددة-أو منظف الكاسيت، وافحص باستخدام نطاق ألياف 200x+ قبل كل عملية تزاوج، واحتفظ بأغطية الغبار في مكانها عندما لا تكون الموصلات قيد الاستخدام. ليس للدرع أي تأثير على تلوث الطويق أو الوصول إلى التنظيف.
س: ما هي أعداد الألياف المتوفرة في كابلات MPO/MTP المدرعة؟
ج: تتوفر كابلات MPO المدرعة بشكل شائع في تكوينات 8-ألياف و12 ليفًا و24 ليفًا، مما يتوافق مع الأعداد القياسية المستخدمة في البصريات المتوازية 40G و100G و200G و400G. تقدم بعض الشركات المصنعة صناديق مدرعة مكونة من 48 أليافًا وعددًا أكبر لتطبيقات العمود الفقري، على الرغم من اختلاف مدى التوفر. تغطي الإصدارات المكونة من 12 ليفًا و24 ليفًا الغالبية العظمى من حالات الاستخدام الصناعي ومراكز البيانات.
س: هل سلك MPO المدرع مناسب للمساحات المكتملة؟
ج: يعتمد ذلك على تصنيف السترة. لا تحدد طبقة الدرع نفسها معدل الحريق - الذي تحدده مادة الغلاف الخارجي. تتوفر أسلاك MPO المدرعة مع خيارات سترة OFNP (المكتملة) وOFNR (الناهض) وLSZH. تأكد دائمًا من أن معدل مقاومة الحريق للكابل يتوافق مع متطلبات كود البناء الخاص بك قبل التثبيت في مساحات مناولة الهواء.
س: كيف يمكن مقارنة فقدان الإدخال بين كابلات MPO المدرعة والقياسية عند أطوال موجية تبلغ 400 جيجا SR4؟
ج: عندما يستخدم كلا الكبلين درجات موصل MTP مكافئة (على سبيل المثال، خسارة منخفضة- أو النخبة)، تكون خسارة الإدراج لكل زوج متزاوج متطابقة وظيفيًا - عادةً ما تكون 0.15–0.35 ديسيبل لتجميعات OM4 متعددة الأوضاع. لا يؤدي الدرع إلى انخفاض الأداء البصري لمستوى الموصل-. السيناريو الوحيد الذي قد يؤدي فيه الدرع إلى خسارة إضافية هو إذا تم توجيه الكابل إلى ما دون الحد الأدنى لنصف قطر الانحناء، مما يتسبب في توهين الانحناء الصغير في الألياف. إن احترام نصف قطر الانحناء المحدد من قبل الشركة المصنعة يزيل هذا الخطر.
