نادرًا ما يكون اختيار لوحة تصحيح الألياف الضوئية - والتي يطلق عليها غالبًا ODF أو إطار التوزيع البصري - مجرد مسألة مطابقة عدد الألياف مع سطر في عرض الأسعار. في غرفة اتصالات حقيقية، أو شبكة وصول FTTH، أو شبكة LAN للمؤسسة أو مركز بيانات، يتعين على اللوحة أيضًا إصلاح الكابل الوارد، وحماية الوصلات، وحمل المحولات، وتوجيه أسلاك التصحيح، وحمل ملصقات واضحة وترك مساحة للنمو. إذا أخطأت في فهم هذه التفاصيل، فستكلفك اللوحة ذات المظهر الرخيص-الوقت أثناء التثبيت، ومرة أخرى عند كل ترقية مستقبلية.
تمت كتابة هذا الدليل من منظور اختيار وتوريد المكونات السلبية للألياف الضوئية لمشاريع FTTH والاتصالات ومراكز البيانات. فهو يتناول القرارات المهمة فعليًا بشأن سعة الموقع - والتركيب والمحولات والربط وإدارة الكابلات - وينتهي بمصفوفات الاختيار وقائمة مراجعة RFQ وقائمة مراجعة الفحص التي يمكنك إعادة استخدامها في عملية الشراء التالية.
ما هي لوحة تصحيح الألياف الضوئية / ODF؟
لوحة تصحيح الألياف الضوئية هي وحدة إدارة ألياف تستخدم لإنهاء الألياف الضوئية وتنظيمها وربطها وتوصيلها وحمايتها. ستجده في غرف الاتصالات ومراكز البيانات وشبكات الوصول إلى FTTH وشبكات المؤسسات وخزائن الاتصالات.
في لغة المشروع اليومية-إلى-اليوم، غالبًا ما يتم استخدام "لوحة تصحيح الألياف الضوئية" و"لوحة تصحيح الألياف الضوئية" و"ODF" و"إطار التوزيع البصري" بالتبادل. يختلف التصميم الميكانيكي، لكن المهمة واحدة: تسهيل إدارة توصيلات الألياف واختبارها وصيانتها وتوسيعها. إذا كنت تريد تفصيلاً أكمل للمكان الذي تتباين فيه المصطلحات، فهذه المقارنة بينODF مقابل لوحة التصحيحيعد العمل في أنظمة الألياف الضوئية مكانًا جيدًا للبدء.

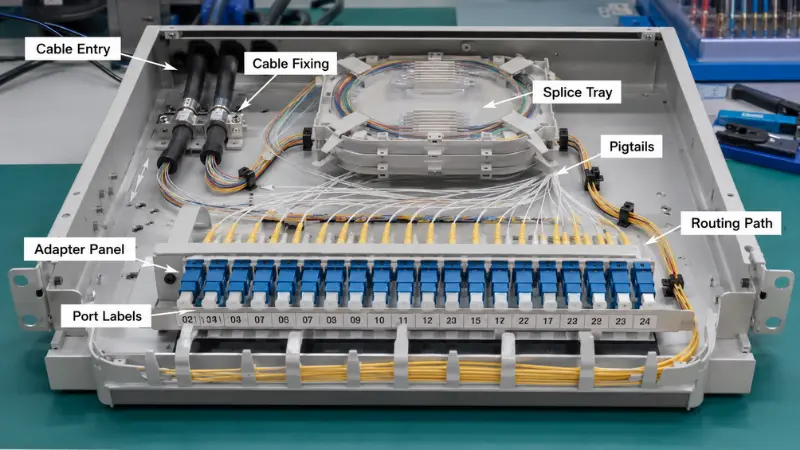

تجمع لوحة تصحيح الألياف النموذجية بين عدة عناصر:
- -لوحات المحول التي تحتوي على قارنات التوصيل SC أو LC أو FC أو MPO
- -صواني التوصيل التي تحمي وصلات الدمج وتخزن الألياف الزائدة
- -تم دمج أسلاك التوصيل المصنوعة من الألياف في الكابل الوارد
- -نقاط تثبيت الكابلات ومنافذ الدخول لتخفيف الضغط
- -مسارات التوجيه الداخلية التي تحافظ على نصف قطر الانحناء
- -منطقة إدارة سلك التصحيح في المقدمة
- -ملصقات المنفذ أو تعريفه
-
لماذا يعد اختيار لوحة تصحيح الألياف المناسبة مهمًا؟
عادةً ما تمثل لوحة التصحيح شريحة صغيرة من إجمالي ميزانية الشبكة، ومع ذلك فإن لها تأثيرًا كبيرًا على جودة التثبيت وسنوات الصيانة بعد ذلك. تتيح اللوحة التي تناسب الموقع للقائمين بالتركيب توجيه الألياف بشكل نظيف وحماية نقاط الوصل والتحكم في ضغط الانحناء والعثور على أي منفذ بسرعة. يؤدي الاختيار السيئ إلى إنشاء توجيه مزدحم، وصيانة غير ملائمة، وسعة تقطعت بها السبل، وحقل تصحيح فوضوي.
قبل أن تلتزم بنموذج ما، يجب أن يجيب على ثلاثة أسئلة صريحة: هل يمكنه حمل عدد الألياف الذي تحتاجه الآن، وهل يستطيع الفني تركيبه وصيانته دون قتال، وهل يمكن أن ينمو مع الشبكة بدلاً من اقتلاعه واستبداله؟ إذا كانت الإجابة بـ لا، نادرًا ما يعوضها سعر الملصق الأقل.
العوامل الرئيسية التي يجب مراعاتها عند اختيار لوحة تصحيح الألياف الضوئية
عدد الألياف وسعة المنفذ

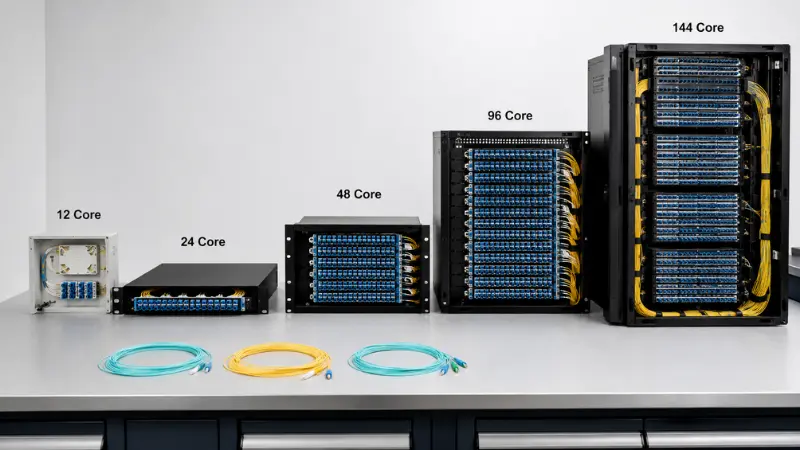

عدد الألياف هو الرقم الأول الذي يتحقق منه معظم المشترين. تعمل تكوينات ODF الشائعة على 12 و24 و48 و72 و96 و144 مركزًا. قد تكون نقطة توزيع FTTH الصغيرة مناسبة مع صندوق تثبيت على الحائط 12- أو 24 مركزًا؛ غالبًا ما تقع غرفة الاتصالات أو مركز المؤسسة على لوحات حامل ذات 24 أو 48 مركزًا؛ ويدفع مركز البيانات عالي الكثافة أو النقاط الأساسية نحو 96 أو 144 مركزًا.
الخطأ هو ضبط حجم اللوحة ليتناسب مع عدد الألياف الموجودة حاليًا. القاعدة العملية العملية هيالألياف الحالية + السعة الاحتياطية + مساحة الرف: خذ الألياف التي تقوم بإنهائها الآن، وأضف مساحة للوصلات التي يمكنك توقعها بشكل معقول، ثم تحقق مما يسمح به ارتفاع الحامل بالفعل. إذا كان المشروع يضيء 24 ليفًا ولكن من المرجح أن يتضاعف الموقع، فعادةً ما تكلف اللوحة ذات 48 نواة أقل بكثير من تكلفة تبديل الوحدة لاحقًا.
كنقطة انطلاق:
- نقطة وصول صغيرة - 12 إلى 24 مركزًا
- غرفة اتصالات قياسية - 24 إلى 48 مركزًا
- نقطة توزيع أكبر - 72 إلى 96 مركزًا
- كثافة عالية- في العمود الفقري أو مركز البيانات - 96 من النوى وما فوق
حامل حامل، حامل على الحائط أو تركيب خارجي

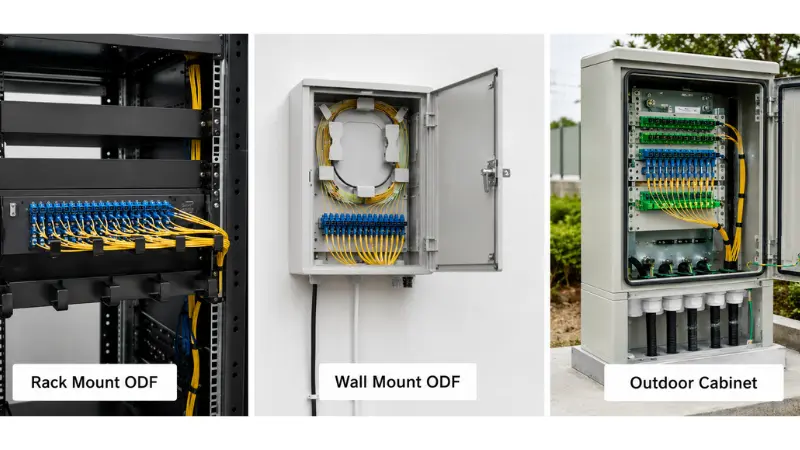

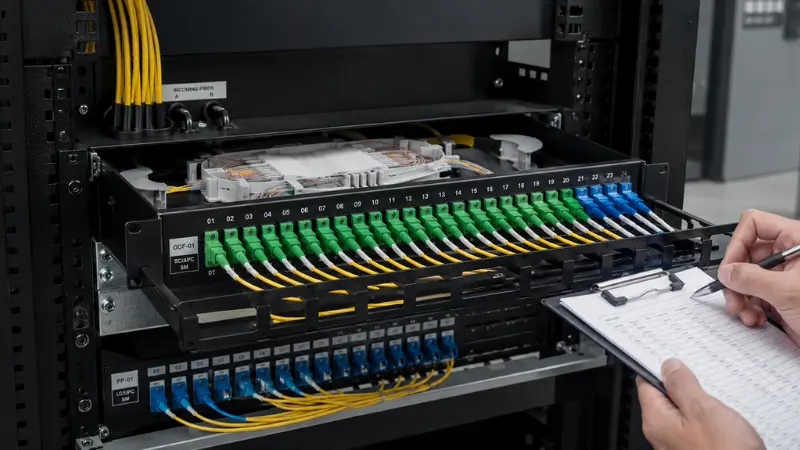

تحدد بيئة التثبيت، أكثر من أي شيء آخر، شكل اللوحة. يتم وضع لوحة التصحيح المصنوعة من الألياف مقاس 19-بوصة بشكل أنيق على الحوامل القياسية جنبًا إلى جنب مع المحولات وأجهزة OLT ومعدات النقل، ولهذا السبب تهيمن على غرف الاتصالات ومراكز البيانات. يناسب ODF المثبت على الحائط المواقع التي لا تحتوي على حامل على الإطلاق - من نقاط وصول FTTH وشبكات المباني الصغيرة ونقاط توزيع الممرات والمكاتب الفرعية. خزانة توزيع الألياف الخارجية مخصصة لخزائن الشوارع والمواقع شبه الخارجية، حيث يكون الختم والقوة الميكانيكية وإدخال الكابلات أكثر أهمية بكثير من مدى صغر حجم الصندوق أو ترتيبه.
ثبت الموقع قبل أن تختار: داخل حامل مقاس 19-بوصة، أو على الحائط، أو داخل خزانة اتصالات، أو في نقطة وصول خارجية، أو في صف-مركز بيانات عالي الكثافة. إذا تم وضع اللوحة في الهواء الطلق، فتعامل مع حماية الدخول باعتبارها مطلبًا صارمًا بدلاً من-من الجيد-الحصول على - ابحث عن تصنيف IP محدد، وغطاء مقاوم للأشعة فوق البنفسجية وغدد محكمة الغلق مناسبة، وقم بتأكيده على عكس الطريقتم تركيب الكابل الداخلي والخارجي الخاص بك.
1U أو 2U أو أعلى: اختيار ارتفاع الحامل
بالنسبة لألواح الرف، فإن الارتفاع هو قراره الخاص وليس مجرد وظيفة لعدد الألياف. توفر لوحة التصحيح المصنوعة من الألياف الضوئية المكونة من وحدة واحدة معظم مساحة الحامل وهي الإعداد الافتراضي لصفوف مركز البيانات، ولكن نفس الوحدة الواحدة التي تحتوي بشكل مريح على 24 منفذًا مزدوجًا LC يمكن أن تشعر بالضيق بمجرد محاولة إضافة أدراج التوصيل وأسلاك التصحيح في المقدمة. إن الارتقاء إلى 2U يوفر لك مساحة عمل: صواني أعمق، ولف أسهل للألياف المترهلة، ومجال تصحيح أمامي لا يقاومك أثناء التحركات والإضافات والتغييرات.
هناك طريقة بسيطة لاتخاذ القرار: اختر 1U عندما تكون الكثافة هي الأولوية وتكون اللوحة في الغالب -ترقيعًا منتهيًا مسبقًا؛ اختر 2U أو أعلى عندما يجب أن تحتوي نفس اللوحة أيضًا على الربط الميداني أو حزم الضفيرة الأكبر أو إعادة التكوين المتكررة. يعد حساب المنافذ فقط، وتجاهل المساحة التي تحتاجها هذه المنافذ خلف المحولات وأمامها، أحد أخطاء تغيير الحجم الأكثر شيوعًا.
النوع الثابت مقابل النوع المنزلق
تأتي ألواح الرف بتصميمات ثابتة ومنزلقة. تعد لوحة التثبيت على حامل ثابت أبسط وأكثر صلابة وأرخص عادةً - وهو خيار معقول حيث يتم ضبط الألياف مرة واحدة ونادرًا ما يتم لمسها مرة أخرى. يتم سحب اللوحة المنزلقة للأمام على القضبان حتى يتمكن الفني من الوصول إلى أدراج الوصلات والمحولات والتوجيه الداخلي دون فك أي شيء.
المقايضة-هي الأموال الحقيقية مقابل الوقت الفعلي. في المواقع التي يتم فيها إعادة تكوين المنافذ بشكل متكرر، يتيح لك الدرج المنزلق العمل على الاتصالات دون إزالة اللوحة بأكملها من الحامل، الأمر الذي يمكن أن يحول المهمة التي تستغرق نصف-ساعة إلى بضع دقائق في إطار مزدحم. بالنسبة إلى الرابط ذو اللمس المنخفض- والذي يظل دون تغيير لسنوات، فإن اللوحة الثابتة هي القيمة الأفضل. اختر الانزلاق عندما تكون الصيانة أو الاختبار أو الترقيات متكررة؛ اختر ثابتًا عندما لا يكون كذلك.
نوع المحول: SC، LC، FC أو MPO
يجب أن يتطابق المحول مع الموصلات الموجودة بالفعل في شبكتك، لذا فإن هذا هو القرار الذي يجب عليك تأكيده مقابل الكابلات والضفائر ومنافذ المعدات بدلاً من التخمين.
تظل محولات SC بمثابة العمود الفقري للوصول إلى FTTH وFTTx والاتصالات. في PON وFTTH، يعد SC/APC هو الاختيار المعتاد لأن الوجه النهائي بزاوية 8-} درجة يعكس الضوء الشارد مرة أخرى إلى الكسوة بدلاً من القلب، مما يجعل فقدان الإرجاع منخفضًا - وهو بالضبط ما تحتاجه المقسمات الضوئية المنفعلة. يظهر SC/UPC في الروابط القياسية الأخرى حيث لا تكون هذه الزاوية مطلوبة. الطلاء غير قابل للتبديل: يتزاوج APC مع APC فقط، كما يؤدي فرض حلقة APC على UPC إلى إتلاف كليهما. إذا كان السؤال البولندي جديدًا بالنسبة لك، فهذا الشرح قيد التشغيلالاختلافات بين أجهزة الكمبيوتر، UPC وAPCيحدد ذلك بوضوح. يتم تصنيف خسارة العودة وخسارة الإدراج نفسها تحتمعايير الربط البيني للألياف الضوئية IEC، وهو المرجع الذي يجب أن تعود إليه ورقة بيانات المورد الخاص بك.
تهيمن محولات LC على مراكز البيانات والمعدات عالية الكثافة-لأن موصل LC يبلغ نصف مساحة موصل SC تقريبًا. هذا الاختلاف في الحجم هو بيت القصيد: لوحة LC المزدوجة تناسب عددًا أكبر بكثير من المنافذ في نفس الوحدة الواحدة مقارنة بلوحة SC، وهو أمر مهم عند التنافس على كل وحدة حامل. تنتهي معظم منافذ المحول وجهاز الإرسال والاستقبال - SFP، وSFP+، وQSFP - بـ LC، لذا تتبع اللوحة عادةً الجهاز.
لا تزال محولات FC، مع أدوات التوصيل الملولبة الخاصة بها، تظهر في بعض الاتصالات أو الاختبار والقياس أو المواضع القديمة حيث يقاوم المسمار الموجود في التوصيل-الاهتزاز. تعتبر لوحات محول MPO/MTP فئة مختلفة مرة أخرى: فهي تحمل 8 أو 12 أو 24 أليافًا في حلقة واحدة وهي موجودة لإنشاء -كابلات عالية الكثافة ومنتهية مسبقًا-عملية، وأنظمة صندوق التغذية-و-في مركز البيانات. إذا كنت تزن خيارات الكثافة لبناء كثيف، فهذا الدليل العملي حول ذلكمقارنة LC مع MTP/MPOيستحق القراءة أولا.
قبل الطلب، عليك تحديد بعض الأشياء: نوع الموصل (SC، LC، FC، ST، MPO/MTP)؛ البولندية (UPC أو APC) ؛ محول بسيط أو مزدوج أو رباعي؛وضع واحد-أو وضع متعدد(هذه ليست قابلة للخلط على الرابط)؛ وسواء كانت اللوحة محملة بمحولات وأسلاك توصيل أو عارية. اختصار القرار السريع:
- يختارSC/APCلـ PON و FTTH ومعظم توزيع الوصول.
- يختارإل سي، عادةً ما يكون مزدوجًا، عندما تكون كثافة المنفذ أو -الإنهاء الجانبي للمحول هو الدافع وراء التصميم.
- يختارإف سيفقط عندما يتم تحديد واجهة مترابطة مقاومة للاهتزاز.
- يختارخطة الخطة الرئيسية/الخطة المتوسطة الأجللخطوط الاتصال الأساسية والكابلات-المنتهية مسبقًا عالية الكثافة-.
لوحة التصحيح المحملة مقابل غير المحملة
أحد الأسئلة التي تفاجئ المشترين هو ما إذا كانت اللجنة ستصل أم لامحملةأوتفريغ. تأتي لوحة تصحيح الألياف المحملة مع المحولات المجهزة، وفي كثير من الأحيان، تكون الوصلات مثبتة مسبقًا-، لذلك لا يتعين على الفريق الميداني سوى الربط والتصحيح. تعتبر لوحة تصحيح الألياف غير المحملة عبارة عن هيكل فارغ: يمكنك إضافة لوحات المحول والأسلاك بنفسك، مما يوفر المرونة في مزج أنواع الموصلات أو تغيير التكوين ولكنه يضيف وقت التجميع في الموقع.
اختر لوحة محملة عندما يكون نوع الموصل ثابتًا، وتكون وحدات التخزين قابلة للتكرار وتريد تقليل العمالة في الحقل. اختر إلغاء التحميل عندما لا يزال المشروع يحتوي على متغيرات مفتوحة - أنواع تلميع مختلفة عبر المواقع، أو الانتقال بين معايير الموصل، أو الرغبة في تخزين هيكل واحد وتعبئته حسب الحاجة. إذا كنت لا تزال تقرر كيفية إنهاء هذه الألياف في المقام الأول، فهذه المقارنةموصلات سريعة ضد الربط الانصهارهو رفيق مفيد. وفي كلتا الحالتين، اجعل حالة المورد محملة أو مفرغة بشكل واضح في عرض الأسعار، لأن "لوحة التصحيح" وحدها لا تخبرك بما هو موجود في الصندوق.
متطلبات الربط وتصميم علبة الربط
تقوم بعض اللوحات فقط بتصحيح-الكابلات المنتهية مسبقًا؛ يتعين على الآخرين لصق الألياف الواردة. إذا كان من الضروري دمج الكابل البصري في أسلاك التوصيل المصنوعة في الموقع، فستحتاج اللوحة إلى ما يكفي من صواني الوصلات وأكمام الوصلات والتخزين لفائف الألياف دون انحناءات ضيقة. على سبيل المثال، يجلب الكابل الخارجي الأنبوبي السائب أنابيب عازلة طويلة تحتاج إلى مكان للجلوس، لذا فإن الدرج المناسب للكابل الداخلي المرتب يمكن أن يكون غارقًا في الحقل.
سعة الدرج هي التفاصيل التي يتخطاها الناس. عادةً ما تحتوي الصينية الواحدة على عدد ثابت من الوصلات والأكمام الواقية؛ يتجاوزها ويبدأ الفنيون في تكديس الألياف، مما يجعل الصيانة اللاحقة بائسة ويخاطر بالوصلات ذاتها التي تحاول حمايتها. تأكد من عدد الألياف التي سيتم تقطيعها، ومن وجود صواني كافية لها مع القليل من الغيار، سواءأسلاك التوصيل المصنوعةيتم تضمينها أو طلبها بشكل منفصل، وأنه لا يزال من الممكن الوصول إلى الدرج بعد امتلاء اللوحة. إذا كنت تريد الخلفية الخاصة بالارتباط نفسه، فهذه النظرة العامة توضح ذلكالغرض من الربط الانصهار.
بالنسبة إلى-الكابلات المنتهية مسبقًا، قد تكون أدراج التوصيل غير ضرورية، ويتحول التركيز إلى لوحات المحول، وتثبيت الكابلات، وتوجيه سلك التصحيح الجانبي-الأمامي بدلاً من ذلك.
إدخال الكابل، والتوجيه، ونصف قطر الانحناء
المنافذ الكافية ليست مثل الإدارة الجيدة للألياف. يجب على اللوحة أيضًا أن تسمح للكابلات وأسلاك التصحيح بالدخول والتوجيه والمغادرة دون قتال. تحقق من اتجاه الدخول مقابل الموقع أولاً - بعض الألواح تأخذ الكابل من الخلف، والبعض الآخر من الجانب أو الأعلى، وتحتاج الخزانات الخارجية إلى غدد محكمة الغلق. يجب أن تمنحك ألواح الحامل نقطة تثبيت وتخفيف الضغط حتى لا يسحب وزن الكابل الوارد الوصلات أبدًا.
في الداخل، تحتاج الألياف إلى مسار واضح، ويجب ألا تمنع أسلاك التصحيح الوصول إلى المحولات أو الأدراج. يجب أن يحترم التوجيه أيضًا نصف قطر الانحناء: حيث يؤدي ثني الألياف بشكل أكثر إحكامًا من الحد الأدنى المقدر إلى زيادة فقدان الإدخال، ومع مرور الوقت، يمكن أن يؤدي إلى تشقق الزجاج. بدلاً من الوثوق برقم قرأته في مكان ما، اتبع الحد الأدنى المعلن من قبل الشركة المصنعة للكابل والموصل لنصف قطر الانحناء - الانحناء-الألياف غير الحساسة المحددة فيالاتحاد الدولي للاتصالات-T G.657تتسامح التوصية مع توجيه أكثر صرامة، ولكن ورقة المواصفات، وليس التخمين، هي السلطة. تمنحك اللوحة التي تتعامل مع هذا جيدًا نقاط التثبيت، والتوجيه الداخلي السلس، والتخزين البطيء، والفصل النظيف بين الكابل الوارد والكابلحبال التصحيحومساحة لوضع يديك فعليًا للصيانة.
وضع العلامات والتوسع في المستقبل
يتم تجاهل وضع العلامات عند الشراء ثم يصبح أمرًا بالغ الأهمية في المرة الأولى التي يضطر فيها شخص ما إلى تتبع دائرة تحت الضغط. إن التحديد الواضح للمنفذ هو ما يسمح للفني باختبار الرابط وعزل الخطأ وتجنب سحب سلك التصحيح الخاطئ - وعلى إطار كبير، تضيف العلامات السيئة بهدوء وقتًا إلى كل مكالمة صيانة وتخلق خطرًا حقيقيًا لفصل الخدمة المباشرة.
التوسع هو النصف الآخر. إذا تم استخدام كل منفذ في اليوم الأول، فإن طلب الخدمة التالي يعني لوحة أخرى، ومساحة حامل أكبر، والمزيد من الكابلات. يؤدي ترك مواضع المحول الاحتياطي، أو اختيار لوحة تحتوي على لوحات محول معيارية، إلى تسهيل إضافة السعة أو تغيير أنواع الموصلات أثناء الترقية بدلاً من البدء من جديد.
مقارنة أنواع لوحات تصحيح الألياف الضوئية
| نوع لوحة التصحيح | الأفضل ل | الميزة الرئيسية | مذكرة الاختيار |
|---|---|---|---|
| لوحة تثبيت على حامل ثابت | غرف الاتصالات القياسية ورفوف المعدات | بسيطة وصارمة وفعّالة من حيث التكلفة-. | جيد حيث يكون الوصول نادرًا |
| انزلاق لوحة جبل الرف | مراكز البيانات وغرف الاتصالات المزدحمة | الوصول الأمامي إلى الصواني دون فكها | يستحق كل هذا العناء للتحركات والتغييرات المتكررة |
| تركيب على الحائط ODF | الوصول إلى FTTH والشبكات المحلية الصغيرة وتوزيع المباني | يوفر مساحة الرف | تحقق من اتجاه الدخول وقدرة اللصق |
| خزانة توزيع خارجية | خزائن الشوارع والوصول الخارجي | حماية البيئة | شاهد تصنيف IP والقوة والغدد المختومة |
| لوحة MPO-عالية الكثافة | مركز البيانات والكابلات الأساسية | معظم الألياف لكل وحدة رف | بالنسبة لأنظمة-القنوات الناقلة المنتهية مسبقًا-و-الشرائط |
دليل الاختيار السريع: ما هو ODF الذي يجب عليك اختياره؟
تتفاعل العوامل المذكورة أعلاه، لذا إليك عرضًا مكثفًا يعين سيناريوهات المشروع الشائعة إلى افتراضي معقول. تعامل معها كنقطة بداية واضبطها لتناسب مساحة الحامل وواجهات المعدات الخاصة بك.
| سيناريو المشروع | لوحة الموصى بها | محول | الربط | ملحوظات |
|---|---|---|---|---|
| نقطة وصول FTTH صغيرة | حامل ODF على الحائط، 12-24 نواة | SC/APC | نعم | مدمج؛ وضع علامات سهلة على المشتركين |
| غرفة اتصالات LAN / قياسية للمؤسسة | حامل ODF مقاس 19 بوصة، 24-48 نواة | SC أو LC | غالباً | قم بمطابقة المحول بجانب المعدات |
| صف مركز البيانات | لوحة 1U LC أو MPO | LC مزدوج أو MPO/MTP | عادة لا | كثافة عالية تم إنهاء-الكابلات مسبقًا |
| غرفة اتصالات مع كابل خارجي | حامل ODF، 48 مركزًا وما فوق، 2U إذا لزم الأمر | SC أو LC | نعم | الصواني وتثبيت الكابلات وتخزين الركود |
| نقطة وصول خارجية | خزانة توزيع خارجية | SC/APC | نعم | تصنيف IP، مقاومة للأشعة فوق البنفسجية، غدد مختومة |
أمثلة عملية على الاختيار
مثال 1: نقطة توزيع FTTH صغيرة
تصور نقطة توزيع على الرصيف أو الطابق السفلي تغذي مجموعة من المشتركين من PON. تأتي كابلات التوزيع والتوزيع، ويتم ربط الألياف بالضفائر، ويتم تصحيح خطوط المشتركين. هنا عادةً ما يكون تركيب ODF المثبت على الحائط المكون من 12 أو 24 مركزًا كافيًا، ومزودًا بمحولات SC/APC للحفاظ على انخفاض فقدان الإرجاع لتغذية الفاصل. القيود المزعجة مادية: مساحة محدودة على الحائط، وكابل إسقاط يحتاج إلى تخفيف الضغط المناسب، ووضع العلامات واضحة بما فيه الكفاية حتى يتمكن الفني التالي من العثور على المشترك المناسب دون تتبع كل الألياف. تأكد من أن الصندوق يحتوي على صينية لصق بحجم مناسب للعدد، وأنالفاصل PLCيتم احتساب التغذية في ميزانية الألياف. للحصول على قائمة الأجزاء الأوسع في بناء PON، هذادليل شراء المكونات السلبية FTTHهو مرجع مفيد.
مثال 2: تركيب حامل وحدة واحدة لمركز البيانات
في صف مركز البيانات، تكون مساحة الحامل نادرة وتخضع كثافة المنافذ للقواعد. يبلغ حجم اللوحة دائمًا تقريبًا 19 بوصة، و1U حيثما أمكن ذلك، ومملوءة بهامحولات LC المزدوجةأو MPO/MTP لكابلات قناة الاتصال -و-كابلات الكاسيت. يتم إنهاء معظم الروابط مسبقًا-، لذا فإن الربط نادر ويتحول التركيز إلى حقل تصحيح أمامي نظيف، ووضع علامات دقيقة وتخطيط معياري يتيح لك إضافة شرائط الكاسيت لاحقًا. تحظى اللوحة المنزلقة المكونة من وحدة واحدة بمكانتها هنا: عندما يتعين على الفني إعادة-تصحيح صف مباشر، فإن سحب اللوحة للأمام يتفوق على العمل الأعمى خلف المحولات. لا تقم بالتحجيم حسب عدد المنافذ فقط - تأكد من وجود مساحة كافية لتغطية أسلاك التصحيح أمام اللوحة المحملة بالكامل.
المثال 3: غرفة الاتصالات مع متطلبات الربط
عندما يهبط الكابل البصري الخارجي في غرفة اتصالات ويجب ربطه بضفائر، فإن ODF المثبت على حامل مع أدراج التوصيل المناسبة هو الأداة المناسبة. يحتاج الكابل إلى التثبيت وتخفيف الضغط عند الدخول، والتأريض لأي عضو قوي معدني إذا كان تصميم الكابل يتطلب ذلك، وحماية الوصلات، ومساحة تخزين كافية لللفائف المرتخية دون انحناءات ضيقة. تبلغ السعة هنا عادةً 24 أو 48 مركزًا أو أكثر، مع اختيار محولات SC أو LC لتتناسب مع ناقل الحركة أو واجهة OLT، والإدخال الخلفي أو الجانبي ليناسب تخطيط الحامل. إذا كان العدد أو تكرار الصيانة مرتفعًا، فإن الانتقال من 1U إلى 2U يدفع تكاليفه في غرفة العمل. لوحة محملة - محولات وضفائر تم تركيبها مسبقًا-، فيصندوق ذو 24 نواة مع صينية لصقبناء النمط - يختصر العمل الميداني؛ يتم استبدال الهيكل المفرغ بالمرونة.
الأخطاء الشائعة التي يجب تجنبها
الاختيار فقط حسب عدد الألياف
اللوحة ذات 48 نواة ليست أفضل تلقائيًا من اللوحة ذات 24 نواة. إذا كان التوجيه الداخلي ضيقًا أو كان من الصعب الوصول إلى الأدراج، فإن العدد الأكبر يوفر لك عملية تثبيت أكثر صعوبة. قم بوزن السعة مع ارتفاع الحامل ونوع المحول ومساحة الدرج والتوجيه.
تجاهل الوصول إلى الصيانة
تبدو بعض اللوحات مضغوطة ويصبح من الصعب صيانتها بمجرد وضعها على الرف. إذا كانت المساحة الأمامية ضيقة، فإن اللوحة الثابتة تجعل كل تغيير مستقبلي أكثر صعوبة؛ حيث يتم إعادة تكوين الروابط في كثير من الأحيان، عادةً ما يوفر النوع المنزلق أكثر من تكلفته.
خلط أنواع الموصلات بدون خطة
SC، LC، FC وMPO غير قابلة للتبديل، ولا يمكن استخدام تلميعات APC وUPC. تأكد من الموصل والتلميع الذي يستخدمه الكابل أو الضفيرة أو جهاز الإرسال والاستقبال أو OLT أو المفتاح أو جهاز الإرسال قبل الطلب، وإلا ستمتلك لوحة لا يمكن أن تتلاءم مع الشبكة.
نسيان التوسع المستقبلي
إن وجود لوحة مشغولة بالكامل في اليوم الأول يمثل مشكلة مؤجلة، ولا يمكن تجنبها. قم بحجز المنافذ الاحتياطية أو اختر تصميمًا معياريًا عندما يكون من المرجح أن تنمو الشبكة.
تطل على اتجاه دخول الكابل
إذا لم يتطابق الإدخال مع الموقع - الخلفي أو الجانبي أو العلوي أو السفلي -، يصبح التثبيت فوضويًا ونادرًا ما ينتهي تخفيف الضغط حيث تحتاج إليه. قم بتأكيد الاتجاه مقابل تخطيط الحامل أو الجدار في المقدمة.
ماذا تخبر المورد الخاص بك قبل طلب عرض أسعار؟
يعتمد الاقتباس الدقيق على بعض التفاصيل. قم بإرسالها ويمكن للمورد أن يوصي باللوحة الصحيحة بدلاً من استخدام الطراز القياسي الأرخص بشكل افتراضي:
- التطبيق - FTTH أو مركز البيانات أو غرفة الاتصالات أو شبكة LAN الخاصة بالمؤسسة أو الخزانة الخارجية
- نوع التثبيت - حامل مثبت على حامل أو مثبت على الحائط أو خارجي
- حجم الرف - 19-بوصة، و1U، 2U أو ارتفاع مخصص
- عدد الألياف - 12، 24، 48، 72، 96، 144 أو غيرها
- نوع المحول - SC، LC، FC، ST، MPO/MTP
- البولندية - UPC أو APC
- نوع الألياف - وضع فردي- أو وضع متعدد
- الربط - مع أو بدون صواني التوصيل
- لوحة محملة أو فارغة
- اتجاه دخول الكابل
- متطلبات الضفيرة والحبل التصحيح
- احتياجات وضع العلامات والتعبئة والتغليف
- التوسع المستقبلي المتوقع
قائمة التفتيش المرجعية: التحقق من اللوحة عند الوصول
بمجرد وصول اللوحات، يؤدي فحص سريع للوارد إلى حفظ الحزن في الموقع. بعيدًا عن العدد الواضح، قم بتأكيد التفاصيل التي يقوم الموردون بتقليصها أحيانًا للوصول إلى السعر:
- يتطابق عدد المحولات ونوعها مع الطلب، كما أن الطلاء (APC أو UPC) صحيح
- إذا تم تحميلها، فإن أسلاك التوصيل المصنوعة هي الموصل الصحيح، والطول ونوع الألياف، ويتم وضعها بشكل نظيف
- صواني اللصق موجودة بالعدد المتفق عليه، مع الأكمام وسعة الركود
- تتوافق مادة الغلاف والتشطيب مع المواصفات - للوحدات الخارجية، وتحقق من الختم وتصنيف IP
- توجد غدد الكابلات ومجموعة التثبيت والملصقات وحزمة الملحقات كلها في الصندوق
- يتم توفير بيانات اختبار فقدان الإدراج وخسارة العودة حيث تم الوعد بها
إذا كان التصميم يشتمل على معدات إنهاء في نفس الحامل، فسيتم تشغيل هذه الإرشادات التفصيليةتركيب لوحة التصحيح والتبديليغطي التسلسل الموجود على-الموقع.
الأسئلة المتداولة
س: ما هو الفرق بين ODF ولوحة تصحيح الألياف؟
ج: إن ODF، أو إطار التوزيع البصري، هو نظام إدارة الألياف الأوسع للإنهاء والربط والتصحيح والتخزين، بينما تكون لوحة توصيل الألياف عادةً هي الوحدة المثبتة على الحامل- أو الحائط- والتي تقوم بأعمال اتصال وإدارة مماثلة. تتداخل وظائفها بشكل كبير لدرجة أنه غالبًا ما يتم استخدام المصطلحين معًا، وعند انخفاض عدد الألياف، يختفي التمييز إلى حد كبير.
س: هل يجب أن أشتري لوحة تصحيح الألياف المحملة أو غير المحملة؟
ج: يتم شحن اللوحة المحملة بمحولات، وغالبًا ما تكون أسلاك التوصيل المصنوعة، مثبتة، مما يقلل من العمل الميداني عندما يكون نوع الموصل ثابتًا وتكون وحدات التخزين قابلة للتكرار. اللوحة التي تم إلغاء تحميلها عبارة عن هيكل فارغ تقوم بملءه بنفسك، وهو أفضل عندما تختلف أنواع الموصلات عبر المواقع أو عندما ترغب في تخزين هيكل واحد وتهيئته لاحقًا. أيًا كان اختيارك، اطلب من المورد ذكر ذلك في عرض الأسعار.
س: كيف يمكنني الاختيار بين لوحة تصحيح الألياف 1U و2U؟
ج: اختر وحدة واحدة عندما تكون مساحة الحامل ضيقة ويكون العمل في الغالب عبارة عن عملية ترقيع منتهية مسبقًا-. انتقل إلى 2U عندما يجب أن تحتوي نفس اللوحة أيضًا على صواني لصق أو حزم ضفيرة أكبر أو إعادة تشكيل متكررة - يوفر الارتفاع الإضافي مساحة عمل خلف المحولات وأمامها. لا تقم بالحجم حسب عدد المنافذ وحده.
س: هل يجب أن أختار SC/APC أو LC/UPC؟
ج: استخدم SC/APC لتوزيع PON وFTTH ومعظم الوصول، حيث يحافظ الطلاء المائل على انخفاض فقدان الإرجاع. استخدم LC/UPC عندما تكون كثافة المنفذ، أو التبديل الجانبي - وجهاز الإرسال والاستقبال -، هو الذي يقود التصميم. العامل الحاسم هو الموصل الذي يستخدمه الكابل والمعدات الموجودة لديك بالفعل؛ يجب أن تتبعه اللوحة.
س: كم عدد المنافذ التي يجب أن تحتوي عليها لوحة تصحيح الألياف؟
ج: قم بمطابقة الروابط الحالية واترك الإرتفاع. غالبًا ما تكون المواقع الصغيرة جيدة مع 12 أو 24 منفذًا؛ تحتاج غرف الاتصالات ومراكز البيانات عادةً إلى لوحات بكثافة 48 أو 96 أو أعلى. القاعدة المفيدة هي الألياف الحالية بالإضافة إلى السعة الاحتياطية الواقعية، والتي يتم فحصها مقابل مساحة الحامل المتوفرة لديك بالفعل.
س: متى أحتاج إلى لوحة تصحيح الألياف المنزلقة؟
ج: اختر الانزلاق عندما يحتاج الفنيون إلى الوصول المنتظم إلى أدراج الوصلات والتوجيه الداخلي وأرفف المحولات - مع عمليات النقل أو الإضافات أو التغييرات أو الاختبارات أو الترقيات المخطط لها بشكل متكرر. بالنسبة للروابط التي ظلت دون تغيير لسنوات، فإن اللوحة الثابتة هي القيمة الأفضل.
س: هل تحتاج جميع لوحات تصحيح الألياف إلى صواني لصق؟
ج: لا.-الكابلات التي تم إنهاؤها مسبقًا قد لا تحتاج إلى أدراج على الإطلاق. يتم تنفيذ الربط بالاندماج الميداني، ومن ثم يجب أن تحمل اللوحة ما يكفي من الصواني والأكمام وتخزين الركود لعدد الألياف، مع القليل من الغيار.
س: هل لوحة التصحيح MPO مناسبة لـ FTTH العادية؟
ج: عادة لا. يوجد MPO/MTP للكابلات الأساسية- ذات الكثافة العالية والمنتهية مسبقًا وكابلات مركز البيانات. يتم خدمة نقطة وصول FTTH النموذجية بشكل أفضل من خلال ODF المثبت على الحائط SC/APC؛ يضيف MPO التكلفة والتعقيد الذي نادرًا ما يحتاجه الوصول إلى PON.
س: ما هو الفرق بين ODF وصندوق إنهاء الألياف؟
ج: إن صندوق إنهاء الألياف بشكل عام عبارة عن حاوية أصغر لإنهاء وحماية عدد محدود من الألياف، غالبًا عند حافة الوصول، في حين تم تصميم ODF أو لوحة التصحيح للحصول على كثافة أعلى والترقيع المستمر في الحامل أو الإطار. يتم تشويش الخط عند الأعداد المنخفضة، حيث يتداخل ODF المثبت على الحائط وصندوق التوزيع في الممارسة العملية.
خاتمة
تتطابق لوحة تصحيح الألياف الضوئية الصحيحة مع ما هو أكثر بكثير من عدد الألياف. فهو يناسب بيئة التثبيت، والموصل والتلميع الذي تستخدمه شبكتك بالفعل، وطريقة الربط، ومدخل الكابل، ومساحة التوجيه، والطريقة التي سيتم صيانتها والمساحة التي يتركها للنمو. تتم خدمة موقع FTTH صغير بشكل جيد من خلال حامل ODF مدمج على الحائط؛ يميل مركز البيانات نحو لوحة حامل LC أو MPO عالية الكثافة؛ عادةً ما تحتاج غرفة الاتصالات التي تستخدم كابلًا خارجيًا إلى حامل ODF مزود بأدراج مناسبة وإدارة الكابلات.
قم بتحديد البيئة والمعلمات الرئيسية قبل الطلب، وشاركها مع المورد الخاص بك، وتحقق من اللوحة مقابلها عند الوصول. هذا الانضباط هو ما ينتج لوحة أسهل في التثبيت وأسهل في الصيانة ويمكن الاعتماد عليها طوال عمر الشبكة.
