ما هو كابل التصحيح SC LC؟
SC-سلك توصيل الألياف الضوئية LC عبارة عن كابل توصيل صغير ومضغوط يستخدم بشكل شائع في العديد من التطبيقات. تشمل حلول الشبكات هذه شبكات الاتصالات والشبكات المحلية وشبكات معالجة البيانات وإنهاء الأجهزة وتوزيع المباني. تم تصميم أسلاك التصحيح SC-LC لتقديم حلول إيثرنت سريعة في تطبيقات جيجابت وتطبيقات أجهزة الصراف الآلي مع استهلاك أقل للمساحة.
مواصفة
| المعلمة | وحدة | FC، SC، LC / سلك تصحيح الألياف المدرعة | ش، مو | MT-RJ، MPO | E2000 | ||||||||
| سم | مم | سم | مم | سم | مم | سم | |||||||
| جهاز كمبيوتر | UPC | ناقلة جنود مدرعة | جهاز كمبيوتر | جهاز كمبيوتر | UPC | جهاز كمبيوتر | جهاز كمبيوتر | UPC | جهاز كمبيوتر | جهاز كمبيوتر | ناقلة جنود مدرعة | ||
| فقدان الإدراج (نموذجي) | ديسيبل | أقل من أو يساوي 0.3 | أقل من أو يساوي 0.2 | أقل من أو يساوي 0.3 | أقل من أو يساوي 0.2 | أقل من أو يساوي 0.3 | أقل من أو يساوي 0.2 | أقل من أو يساوي 0.2 | أقل من أو يساوي 0.3 | أقل من أو يساوي 0.2 | أقل من أو يساوي 0.2 | أقل من أو يساوي 0.3 | أقل من أو يساوي 0.3 |
| خسارة العودة | ديسيبل | أكبر من أو يساوي 45 | أكبر من أو يساوي 50 | أكبر من أو يساوي 60 | أكبر من أو يساوي 30 | أكبر من أو يساوي 45 | أكبر من أو يساوي 50 | أكبر من أو يساوي 30 | أكبر من أو يساوي 45 | أكبر من أو يساوي 50 | أكبر من أو يساوي 35 | أكبر من أو يساوي 55 | أكبر من أو يساوي 75 |
| الطول الموجي التشغيلي | نانومتر | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| قابلية التبادل | ديسيبل | أقل من أو يساوي 0.2 | أقل من أو يساوي 0.2 | أقل من أو يساوي 0.2 | أقل من أو يساوي 0.2 | ||||||||
| اهتزاز | ديسيبل | أقل من أو يساوي 0.2 | أقل من أو يساوي 0.2 | أقل من أو يساوي 0.2 | أقل من أو يساوي 0.2 | ||||||||
| درجة حرارة التشغيل | درجة | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| درجة حرارة التخزين | درجة | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| قطر الكابل | مم | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||

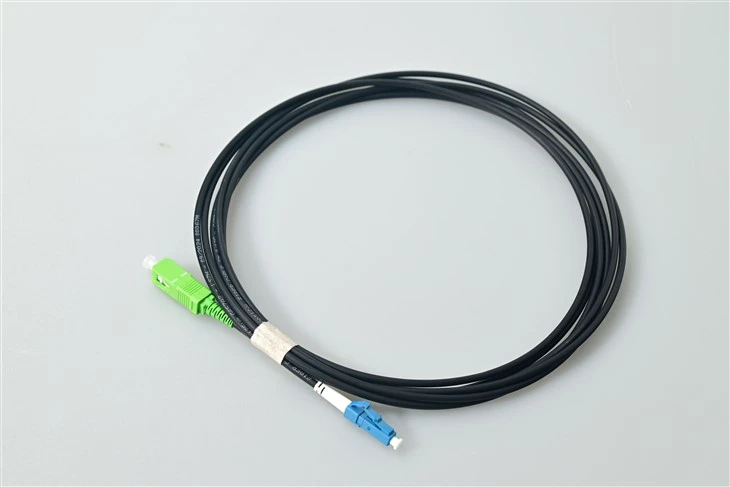

SC/APC إلى LC/UPC سلك تصحيح الألياف البصرية
APC-إلى-تصميم UPC المختلط
يوفر طلاء SC/APC ذو الزاوية 8 درجات خسارة إرجاع أكبر من أو تساوي 60 ديسيبل. يوفر طلاء القبة LC/UPC أكبر من أو يساوي 50 ديسيبل. كابل واحد يربط كلا النوعين من الواجهة - الجسم الأخضر يحدد APC، والأزرق يحدد UPC.
عامل شكل صغير، اتصال LC-عالي الكثافة
الطويق LC 1.25 مم هو نصف حجم SC 2.5 مم - يضاعف كثافة المنافذ في أجهزة الإرسال والاستقبال SFP/SFP+/QSFP. مزلاج نمط RJ- للتوصيل السريع-و-عملية السحب.

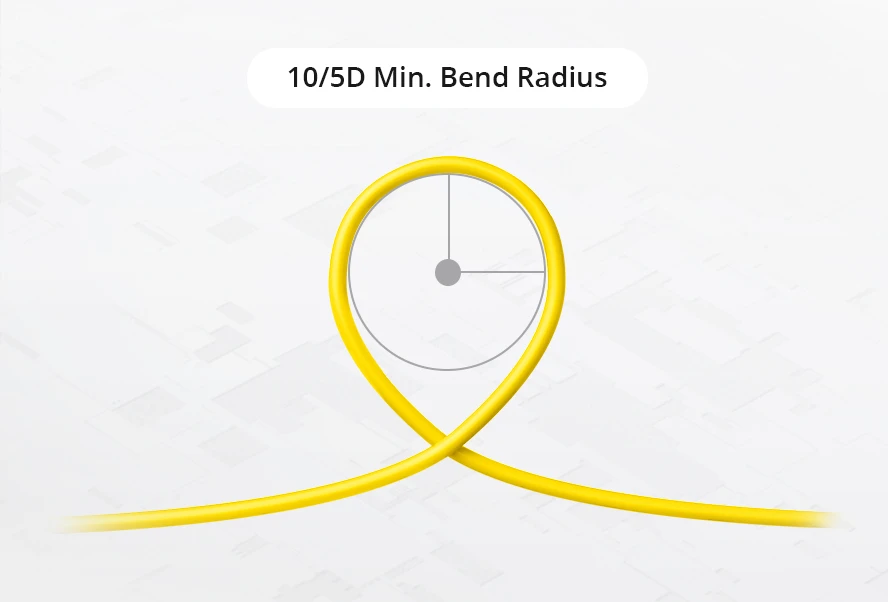

G.657.A1 ثني-الألياف غير الحساسة
الحد الأدنى لنصف قطر الانحناء 10 مم للتوجيه المحكم في لوحات التصحيح والأسلاك الموجودة أسفل-الأرضية. متوافق مع الإصدارات السابقة مع G.652.D. يدعم حتى 40 كم عند 1550 نانومتر.
حلول التطبيقات
سيناريوهات النشر النموذجية لكابل تصحيح الألياف أحادي الوضع SC إلى LC.
شبكة الوصول FTTH / GPON
يربط منافذ SC/APC OLT بمعدات LC/UPC ONT في ODF. الالفاصل PLCيستخدم مسار التوزيع أيضًا واجهات SC/APC.
تقاطع مركز البيانات-الاتصال
تصحيح لوحات توزيع الألياف SC/APC مباشرة إلى أجهزة الإرسال والاستقبال LC/UPC SFP+ في محولات ToR. يدعم 10 جيجابت، و25 جيجابت، و100 جيجابت.

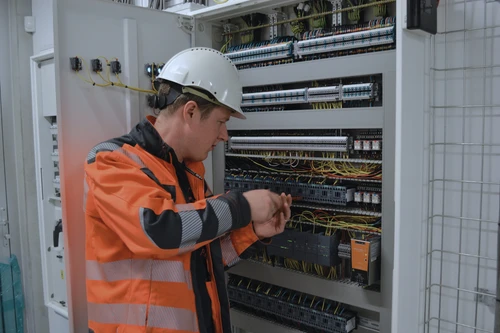

الكيبل التلفزيوني / الترددات اللاسلكية عبر الألياف
يمنع وجه نهاية APC- تشويه CSO/CTB في الفيديو التناظري. يستخدم بين أجهزة الإرسال الأمامية والعقد الضوئية في شبكات HFC.
اختبار وقياس الاتصالات
سلك اختبار مرجعي - لتوصيل منافذ اختبار LC/UPC OTDR بإطارات التوزيع SC/APC في المكاتب المركزية.
ترحيل الشبكة المحلية للمؤسسات
أنهت Bridges SC القديمة-الكابلات الهيكلية إلى المحولات وأجهزة التوجيه الجديدة القائمة على LC-بدون-إعادة الإنهاء.

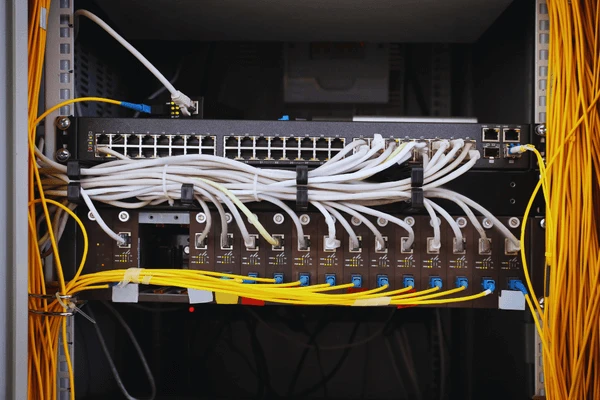

أنظمة تعدد الإرسال WDM
واجهات منافذ SC/APC mux/demux مع أجهزة الإرسال والاستقبال LC/UPC في عمليات نشر CWDM وDWDM.
وصف المنتجات
تم اختبار كل سلك تصحيح من الألياف الضوئية بنسبة 100% لفقد الإدخال وفقدان الإرجاع عند 1310/1550 نانومتر. توفر الحلقات الخزفية المصنوعة من الزركونيا أقل من أو تساوي 0.2 ديسيبل من خلال أكثر من أو تساوي 1000 دورة تزاوج. منشأة حاصلة على شهادة الأيزو 9001:2015. Telcordia GR-326، IEC 61300، RoHS، متوافق مع REACH. خيارات سترة OFNR وLSZH. قطر الكابل φ0.9 / φ2.0 / φ3.0 ملم. تتوفر أطوال مخصصة من 0.3 م إلى 100 م.
وصف المنتجات
س: ما هو الفرق بين APC وUPC على سلك تصحيح الألياف الضوئية؟
ج: APC له وجه نهاية بزاوية 8 درجات - (أكبر من أو يساوي 60 ديسيبل لخسارة الإرجاع)، UPC له وجه على شكل قبة -نهاية - (أكبر من أو يساوي 50 ديسيبل). تتطلب أنظمة GPON وCATV وجود APC في جانب التوزيع؛ تستخدم منافذ المعدات مثل أجهزة الإرسال والاستقبال SFP UPC. موصل أخضر=APC، أزرق=UPC.
س: هل يمكنني توصيل موصل APC بمحول UPC؟
A: No. Mismatched polish creates an air gap causing >خسارة 3 ديسيبل وتلف الطويق. قم دائمًا بربط APC بـ APC وUPC بـ UPC. فتحة المفتاح الزاوية قيد التشغيلمحولات SC/APCيمنع معظم عمليات التزاوج غير المقصودة-.
س: ما هي السرعات والمسافات المدعومة؟
ج: 100 ميجابت في الثانية إلى 100 جيجابت. يصل إلى 10 كم عند 1310 نانومتر، و40 كم عند 1550 نانومتر. يعتمد الوصول الفعلي على الميزانية الضوئية لجهاز الإرسال والاستقبال وفقدان الارتباط الإجمالي.
س: ما الفرق بين سلك التصحيح وضفيرة الألياف?
ج: يحتوي سلك التصحيح على موصلات على كلا الطرفين لاستخدام التوصيل-والتشغيل-. يحتوي الضفيرة على موصل واحد ونهاية واحدة من الألياف العارية لربط الدمج بكابلات صندوق السيارة.
س: هل يمكنني طلب أطوال مخصصة أو إصدارات مزدوجة؟
ج: نعم. مخصص 0.3 م – 100 م، مهلة 3 – 5 أيام. تتوفر إصدارات الدوبلكس والمدرعة وLSZH. نحن أيضا نصنع12 نواة SC/APC إلى LC/UPCلاحتياجات عدد أكبر من الألياف.
