ما هو كابل الألياف المدرعة؟ الهيكل والأنواع والتطبيقات

كابلات الألياف الضوئية المدرعة هي مجرد ألياف عادية بطبقة معدنية-من الفولاذ أو الألومنيوم-ملتفة حول القلب. فهو يمنع الأشياء من سحق الكابل أو مضغه أو تدميره بطريقة أخرى. مراكز البيانات، والحرم الجامعي، والمصانع، وفي أي مكان يصبح فيه الطريق صعبًا.

إذا كنت تعرف الأساسيات بالفعل وتحتاج فقط إلى اختيار النوع المناسب، فانتقل إلى جدول المقارنة. بخلاف ذلك، فإليك كيفية تجميع هذه الكابلات معًا وحيث يكون كل نوع منطقيًا.

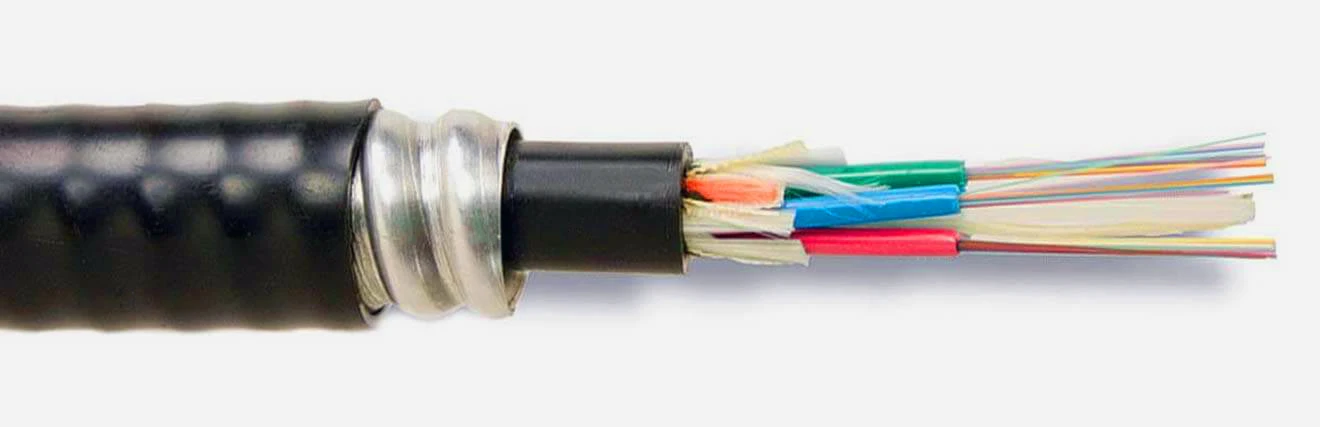

كيف يتم بناء كابلات الألياف المدرعة

ابدأ من الخارج واعمل في الداخل. الغلاف الخارجي مصنوع من البولي إيثيلين للكابلات الخارجية، أو PVC أو LSZH للكابلات الداخلية. تحت ذلك توجد طبقة من خيوط الأراميد لقوة الشد أثناء السحب. ثم الدرع. داخل الدرع، تعيش الألياف في أنابيب عازلة ضيقة- أو أنابيب فضفاضة اعتمادًا على التطبيق.

معظم ذلك مطابق لأي كابل ألياف آخر. الجزء الذي يميل الناس إلى التغاضي عنه هو العلاقة بين نوع الدرع وبناء المخزن المؤقت، لأنه يؤثر على كيفية إنهاء الكابل فعليًا في الموقع. تستخدم الكابلات المدرعة الداخلية-أليافًا مخزنة ضيقة يبلغ طولها 900 ميكرومتر لكل جديلة-يمكنك وضعهاالموصلاتمباشرة على هؤلاء وتخطي الانفصال تمامًا، وهو أمر لطيف. تتميز الكابلات المدرعة الخارجية بتركيبة أنبوبية فضفاضة-وألياف تطفو في مادة هلامية أو جافة-تحجب المواد داخل أنابيب أكبر. يتعامل هذا مع تقلبات درجة الحرارة بشكل أفضل (يتم تصنيفك عادةً إلى -40 درجة)، ولكن عليك أن تقوم بالحفر قبل أن تقوم بالتوصيل، وهذه خطوة إضافية لا يحب أحد القيام بها في الميدان في الساعة 7 صباحًا.

سواء كنت تركضوضع واحد-أو وضع متعددهو سؤال منفصل تمامًا عن الدرع. الوضع الفردي- للمسافة وعرض النطاق الترددي، والوضع المتعدد للروابط الأقصر. الدرع لا يمس الأداء البصري.

الألومنيوم المتشابك مقابل الفولاذ المموج: ما هو نوع الدرع الذي تحتاجه؟

بالنسبة للعمل الداخلي في أمريكا الشمالية، يهيمن التعشيق المصنوع من الألومنيوم. مراكز البيانات، وحجرات تكنولوجيا المعلومات بالمستشفيات، والمباني الحكومية، والجامعات-منتشرة في كل مكان. يمنح الغلاف الحلزوني الكابل مرونة كافية للتوجيه عبر الصواني وخطافات J- دون تحويل كل انحناء إلى مباراة مصارعة.

هذا هو الشيء الذي لم يتم الحديث عنه بشكل كافٍ: يمكن لتشابك الألمنيوم أن يزيل القناة في الكثير من المسارات الداخلية. بدلاً من تنفيذ -الخطوتين-المعتادتين، قم بتثبيت القناة، ثم اسحب الكابل-ما عليك سوى تمرير الكابل المدرع على طول حامل السلم أو من خلال السقف المفتوح مباشرة. في مبنى به 30 أو 40 جولة، يعد ذلك أيامًا خارج الجدول الزمني، وليس ساعات. كما أنها تحمل تصنيفات مكتملة وصاعدة، وهو أمر مهم لأن الكثير من هذه المسارات تنتهي في نهاية المطاف بالمرور عبر مساحات مناولة الهواء.

لكن التعشيق المصنوع من الألومنيوم ليس مقاومًا للقوارض-. علينا أن نكون واضحين بشأن ذلك. تتداخل الأغطية الحلزونية، ولكن هناك فجوة كافية يمكن للسنجاب أو الجرذ أن يمضغها. لقد رأيت العواقب. إذا كان الموقع يحتوي على تاريخ موثق للقوارض، فلا تفكر في الأمر حتى-انتقل مباشرة إلى الفولاذ المموج.

يشكل الشريط الفولاذي المموج أنبوبًا مغلقًا بدون أي فجوات. إنه ما تريده لعمليات الدفن المباشرة-وتركيبات القنوات بين المباني والمواقع الصناعية-المصافي والمناجم وأرضيات التصنيع-حيث تتعامل مع المواد الكيميائية والاهتزازات والرافعات الشوكية. الكابل ثقيل وصلب، مما يجعله مؤلمًا للتوجيه الداخلي الضيق، ولكن تحت الأرض أو في حوض كابل لا يهم على الإطلاق. يمنحك التمويج أيضًا حاجزًا مناسبًا للرطوبة، وهو جزء من سبب نجاحه في الدفن حتى في التربة الرطبة دون الحاجة دائمًا إلى قناة داخلية منفصلة.

بالنسبة للأشياء الصعبة حقًا-هبوط الغواصات وعبور الأنهار-هناك دروع متخصصة مصنوعة من أسلاك الفولاذ وأنواع مختلفة من الدروع المضفرة المصممة لأحمال شد أعلى بكثير مما يمكن للدروع الشريطية التعامل معها. لكن هذه محادثة مختلفة.

كابل داخلي وخارجي وداخلي/خارجي

الكابل المدرع الداخلي:-ألياف عازلة محكمة، ودرع ألومنيوم متشابك، وسترة مقاومة للهب-. في الهواء الطلق:-ألياف أنبوبية سائبة، وفولاذ مموج، ومركبات مانعة للمياه-. بسيطة بما فيه الكفاية.

والكابل الذي يظهر أكثر فأكثر في مشاريع الحرم الجامعي هو الكابلات المدرعة ذات التصنيف الداخلي/الخارجي-. الفكرة هي أن تقوم بتمرير كابل واحد من مدخل القناة الخارجي، من خلال اختراق المبنى، إلى الأعلى، إلى غرفة الاتصالات-بدون وصلة عند نقطة دخول المبنى. وهذا يعني عددًا أقل من حاوية الوصلات لكل عملية انتقالية، بالإضافة إلى كل العمل الذي يقف وراءها. بالنسبة للحرم الجامعي الذي يضم 10 أو 15 مبنى، فإن هذا يضيف بسرعة. تجمع هذه الكابلات عادةً بين الألياف الأنبوبية السائبة- وغطاء LSZH أو السترة الصاعدة ودرع التعشيق المصنوع من الألومنيوم.

لماذا تهتم بالتكلفة الإضافية؟

يعمل الكابل المدرع بنسبة 20 إلى 40 بالمائة أكثر من الكابل غير المدرع المكافئ، لذا فأنت بحاجة إلى سبب.

القوارض. هذا هو السبب، وهو ليس قريبًا حتى. إن مضغًا واحدًا-في جولة غير مدرعة في الحرم الجامعي يعني لفة شاحنة طوارئ، وتقنية لصق، وأجهزة جديدة، ومهما كانت ساعات أو أيام التوقف عن العمل أثناء انتظار كل ذلك معًا. تتجاوز فاتورة الإصلاح الفردية دائمًا ما كنت ستنفقه على ترقية مسار الكابل بالكامل إلى مدرع. إذن المرافق التي مرت بها مرة واحدة؟ يكتبون كابلًا مدرعًا في كل المواصفات من الآن فصاعدا. الحرم الجامعي، ومجمعات المكاتب في الضواحي، وأي شيء يحد الأراضي المفتوحة حيث تنشط السناجب أو الغوفر أو الفئران. الفولاذ المموج لمسارات القوارض المؤكدة. تعشيق الألمنيوم حيث من الممكن ظهور القوارض ولكنها لم تثبت نفسها بعد.

السبب الثاني: حركة المرور العالية-في المناطق الداخلية. أسقف المستودعات، والطابق النصفي للمصنع، والجزء الخلفي من البيع بالتجزئة-للمنزل-. يغطيها التعشيق الألومنيوم.

ثالثاً: الدفن المباشر. لا يمكنك وضع كابل مكشوف في الأرض وتوقع بقائه على قيد الحياة.

الإنهاء: تم الإنهاء مسبقًا-أو الحقل-تم الإنهاء

يتم شحن الكابلات المدرعة المنتهية مسبقًا-بموصلات موجودة بالفعل على-LC وSC لـحبال التصحيح، MPO/MTP للجذوع. يؤدي إنهاء المصنع باستمرار إلى فقدان الإدراج أقل من 0.2 ديسيبل، ونتمنى لك حظًا سعيدًا في مطابقة ذلك في الميدان عندما تقاتل أيضًا بشريط درع. إذا تم التخطيط لجولاتك وقياسها، فإن -الإنهاء المسبق هو النقل.

يكون إنهاء الحقل منطقيًا عندما لا تتمكن من تحديد الأطوال الدقيقة. حفر الخنادق في الهواء الطلق، وتعديل المباني، وأي شيء يمكن أن يتغير فيه المسار بمجرد تواجدك فعليًا في الموقع. ستحتاج إلى متجرد كابل دوار للدرع. وتذكر أن-الدرع المعدني يعني الربط والتأريض وفقًا للمادة 770 من NEC. إنها خطوة إضافية لا توجد مع الكابلات غير المدرعة، وهي خطوة سيتحقق منها المفتشون بالتأكيد.

اختيار الكابل لوظائف محددة

يتم تشغيل الاتصال المتبادل بمركز البيانات-.OM3 أو OM4 المتعدد:-صناديق تعشيق من الألومنيوم تم إنهاؤها مسبقًا. سريع التركيب، وتنظيف الأرقام الضوئية بمجرد إخراجها من الصندوق.

العمود الفقري للحرم الجامعي بين المباني: فولاذ مموج خارجي مع -ألياف أنبوبية مفردة مملوءة بالهلام-مفكوكة-. ويرجى تحديد عدد ألياف أكثر مما تعتقد أنك بحاجة إليه. إن سحب كابل ثانٍ خلال ثلاث سنوات يكلف أكثر بكثير من إضافة خيوط إلى الطلب الأصلي. لقد رأينا مشاريع حيث أدى مضاعفة العدد إلى إضافة 15 بالمائة إلى تكلفة الكابل ولكن كان من الممكن توفير عملية تثبيت ثانية كاملة في المستقبل. في النهاية البعيدة، قم بالإنهاء في لوحة التصحيح وقم بتوصيلها بالمعداتحبال التصحيح البسيطة أو المزدوجة.

يتم تشغيله من الخارج إلى الداخل بدون نقطة توصيل جيدة: كبل مدرع داخلي/خارجي-. كابل واحد، لا يوجد وصلة انتقالية، BOM أنظف.

المعايير المعمول بها

تغطي المواصفة IEC 60794 الاختبارات الميكانيكية والبيئية. يحدد ITU-T G.652 مواصفات الألياف أحادية الوضع -. بالنسبة لكابلات المباني التجارية في أمريكا الشمالية، فأنت تنظر إلى ANSI/TIA-568.3-D. يتعامل GR-20-CORE (Telcordia) مع الموثوقية خارج المصنع. تندرج تصنيفات السلامة من الحرائق تحت UL 1666 وNFPA 262. إذا أخطأت في تصنيف الحرائق بالنسبة لارتفاع المسار، والجلسة المكتملة، والأغراض العامة، فسوف تدمر كل شيء. لا أحد يريد تلك المحادثة مع مدير المشروع.

بعض ملاحظات التثبيت

يبلغ نصف قطر الانحناء على الكابل المدرع 10 إلى 20 ضعف القطر الخارجي. تجاوز ذلك وستقوم بربط الألياف-بشكل دائم. قم دائمًا بربط الدروع المعدنية والأرضية عند كلا الطرفين وفقًا لمعيار NEC 770.

عندما تقوم بتجريد الدرع لإنهاء الميدان، اترك حوالي 10 إلى 12 بوصة من الدرع-ذيل حر للوصول إلى المخزن المؤقت. وانطلق بسهولة مع عمق المتعرية الدوارة. قم بتركيب الطبقة العازلة التي يبلغ حجمها 900 ميكرومتر الموجودة أسفلها وستواجه مشكلة لن تظهر حتى الاختبار-أو ما هو أسوأ من ذلك، بعد ستة أشهر بشكل متقطع.

هناك شيء آخر ينساه الناس: إذا كنت تقوم بسحب الكابل المدرع عبر القناة الموجودة، فتحقق من التعبئة. يعني القطر الخارجي المتزايد أن القناة التي تناسب الكابل غير المدرع بشكل مريح قد تكون ضيقة جدًا بالنسبة للإصدار المدرع. قياس أولا.
