أشرطة MPO/MTP في كابلات مركز البيانات: الأنواع والقطبية ودليل الاختيار

تستمر أنسجة مركز البيانات في أن تصبح أكثر كثافة وأسرع. نظرًا لامتلاء الخزانات وانتقال الروابط من 10 جيجا إلى 40 جيجا، ومن 100 جيجا إلى 400 جيجا، فإن تشغيل وصلات العبور الفردية من نقطة إلى نقطة- يتوقف عن تغيير الحجم -، وتمتلئ المسارات، وتتعطل العلامات، وتصبح كل حركة أو إضافة عبارة عن عملية مطاردة عبر حزمة من الحبال السائبة. هذه هي المشكلة التي تم تصميم شريط MPO/MTP لحلها.

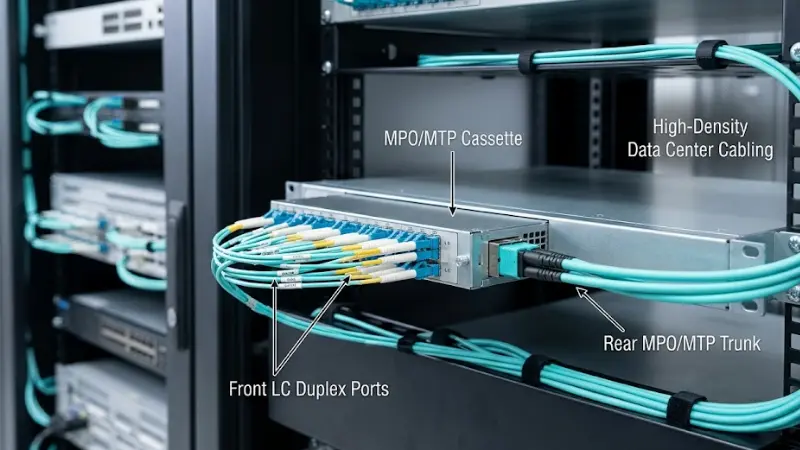

info-800-450

يأخذ شريط MPO/MTP عددًا كبيرًا من قنوات مصفوفة -الألياف- ويقسمها إلى منافذ LC أو SC المألوفة التي تتصل بها المحولات والخوادم بالفعل. إذا تم ذلك بشكل جيد، فإنه يمنحك تصحيحًا عالي الكثافة- سريع التثبيت، ويمكن التنبؤ بصيانته، وجاهز للترحيل. يشرح هذا الدليل ماهية هذه الوحدات، والأنواع والتكوينات التي ستراها، وكيفية عمل القطبية، وأين تناسبها، وكيفية اختيار واحدة دون طلب الجزء الخاطئ. إذا كنت لا تزال تزن موصلات المصفوفة مقابل الطباعة المزدوجة، فنظرتنا العامة حولLC مقابل MTP/MPO في التصميمات عالية الكثافة-.هو رفيق مفيد.

ما هو كاسيت MPO/MTP؟

إن شريط MPO/MTP عبارة عن وحدة ألياف -منتهية مسبقًا وقابلة للتركيب على حامل-. يحتوي الجزء الخلفي على واحد أو أكثر من محولات صفيف MPO/MTP - واجهة صندوق الأمتعة - ويحمل الجزء الأمامي صفًا من محولات LC (ثنائية الاتجاه عادةً) أو SC للتصحيح. داخل المبيت، يقوم شريط قصير أو مفترق بتعيين كل موضع من الألياف في المصفوفة إلى منفذ جانبي أمامي محدد.

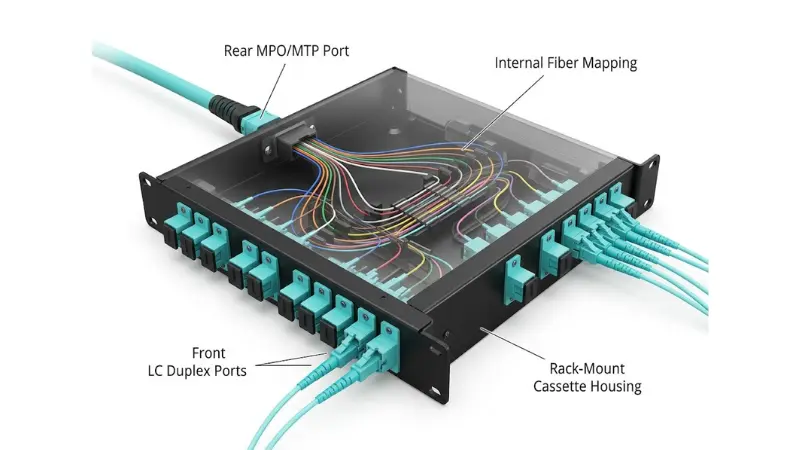

Cutaway view of an MPO/MTP cassette showing rear MPO port, internal fiber mapping and front LC duplex ports

هذا التعيين الداخلي هو بيت القصيد: فهو يتم إصلاحه في المصنع واختباره قبل الشحن، وبالتالي يمكن التنبؤ بالعلاقة بين مواضع المصفوفة الخلفية والمنافذ الأمامية. هذه القدرة على التنبؤ هي أيضًا سبب ضرورة تخطيط القطبية (الموضحة أدناه) كنظام بدلاً من تثبيتها في الموقع. في التخطيط النموذجي، يوصل منفذ MPO/MTP الخلفي إلى عدد كبير من -الألياف-الجذع الأساسي، كما توفر منافذ LC أو SC الأمامية للمعدات واجهة نظيفة وقياسية للتصحيح فيها.

موصل MPO/MTP مقابل كاسيت MPO/MTP

يتم استخدام هذين المصطلحين بشكل فضفاض، لكنهما ليسا نفس الشيء.

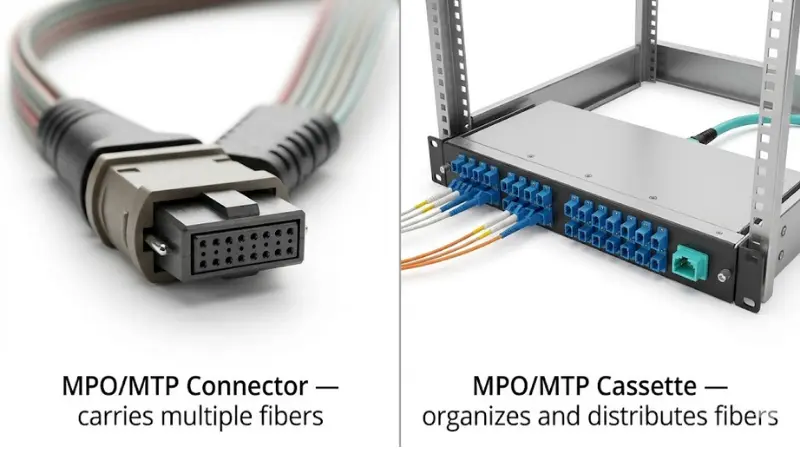

Comparison of an MPO/MTP connector and an MPO/MTP cassette module

انموصل MPO(الدفع-الألياف المتعددة-On) هو الموصل نفسه: جسم واحد يحتوي على ألياف متعددة في حلقة MT دقيقة، مع دبابيس توجيه تحدد واجهة ذكر (مثبتة) أو أنثى (غير مثبتة). MTP هو إصدار مسجل وعالي التسامح-لموصل MPO من US Conec؛ وفقا لالأسئلة الشائعة حول Conec في الولايات المتحدة، تم تصميم العلامة التجارية MTP لتحسين الأداء البصري والميكانيكي مع الحفاظ على توافق MPO مع المعايير-. يتم تعريف كلاهما بنفس معايير قابلية التوافق - IEC 61754-7 وTIA-604-5 (FOCIS 5)، كمايلخص شبكات فلوك- لذا فإن جميع موصلات MTP هي موصلات MPO، ولكن ليست كل MPO هي MTP.

الكاسيت هو الوحدة الموجودة التي تحتوي على الموصل بالإضافة إلى توجيه الألياف الداخلية ومنافذ المحول الأمامية. ببساطة: يحمل الموصل الألياف، بينما يقوم الكاسيت بتنظيمها وتوزيعها داخل لوحة أو حاوية.

كيف يعمل كاسيت MPO/MTP؟ مثال على 12 ألياف؟

يحتوي الكاسيت المشترك على جانبين: منفذ MPO/MTP في الخلف لـكابل MPO/MTPومنافذ LC أو SC في المقدمة لأسلاك التصحيح.

خذ 12-صندوق ألياف MPO مثبتًا في الخلف. كل منفذ LC أمامي مزدوج - اثنان من الألياف، أحدهما يرسل والآخر يستقبل. لذا، يتم ربط اثني عشر ليفًا بستة منافذ LC مزدوجة (اثني عشر موضعًا بسيطًا). يستخدم الفني بعد ذلك وصلات العبور المزدوجة القياسية LC للوصول إلى المحولات أو الخوادم أو لوحة أخرى. يظل العمود الفقري مضغوطًا كصندوق مصفوفة واحدة، بينما يظل الجزء الأمامي مرنًا وسهل التصحيح. إذا كان مفهوم الدوبلكس جديدا، فانظر الفرق بينالمزدوج والبسيطاتصالات.

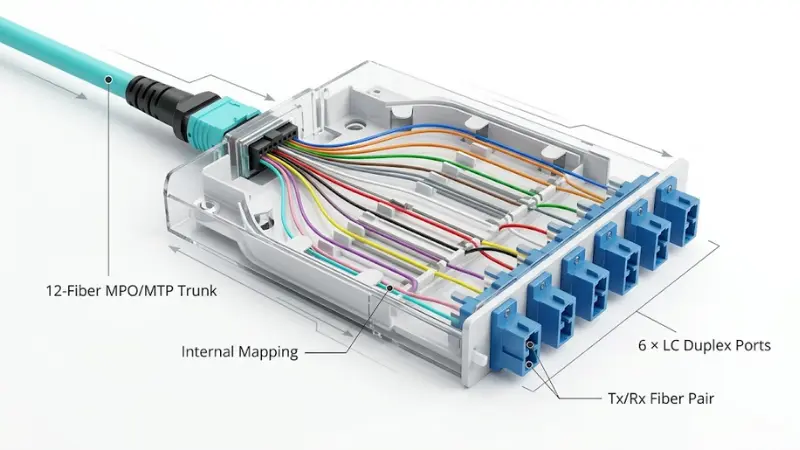

12-fiber MPO/MTP trunk mapped to six LC duplex ports inside a fiber cassette

الأنواع الشائعة لأشرطة MPO/MTP

"الكاسيت" فئة وليست جزءًا واحدًا. قبل أن تحدد أحد هذه المحاور، حدد مكانك على كل محور من هذه المحاور:

الواجهة الأمامية:MPO/MTP-إلى-LC (الأكثر شيوعًا في مراكز البيانات)، أو MPO/MTP-إلى-SC لبعض بيئات المؤسسات والاتصالات والبيئات القديمة.
عدد الألياف:تعتبر 8-ألياف و12 ليفًا و24 ليفًا قياسية، مع ظهور 16 ليفًا للبصريات المتوازية 400 جيجا/800 جيجا. 8-تصطف أشرطة الألياف بشكل طبيعي مع أجهزة الإرسال والاستقبال المتوازية بأربعة حارات، في حين أن 12 ليفًا هي العمود الفقري لاختراق ستة LC مزدوج. يستخدم البناء النموذجي المكون من 8 ألياف8-ألياف MTP-تجميعات إلى LCعلى جانب الجذع.
وضع الألياف:الوضع المتعدد (OM3، OM4، OM5) للوصول إلى مراكز البيانات القصيرة، أو الوضع الفردي-(OS2) للتشغيل الأطول وخرائط الطريق ذات السرعة الأعلى-. يجب أن تشترك أسلاك الكاسيت والصندوق وأسلاك التصحيح في نفس الوضع.
نوع القطبية:النوع A، أو B، أو C، أو أحد الأنواع العالمية الأحدث - التي يجب أن تتطابق مع بقية القناة.
الإدراج-درجة الخسارة:المكونات القياسية مقابل الخسارة المنخفضة- (التي تسمى أحيانًا "النخبة")، والتي تكون أكثر أهمية عندما تكون ميزانية الارتباط محدودة.

تكوينات كاسيت MPO/MTP النموذجية

تقع معظم أشرطة الكاسيت-الواقعية ضمن عدد قليل من المقاطع القياسية. إن مطابقة أحدها مع جهاز الإرسال والاستقبال الخاص بك وعدد المنافذ مقدمًا يؤدي إلى تجنب المفاجآت عند التثبيت.

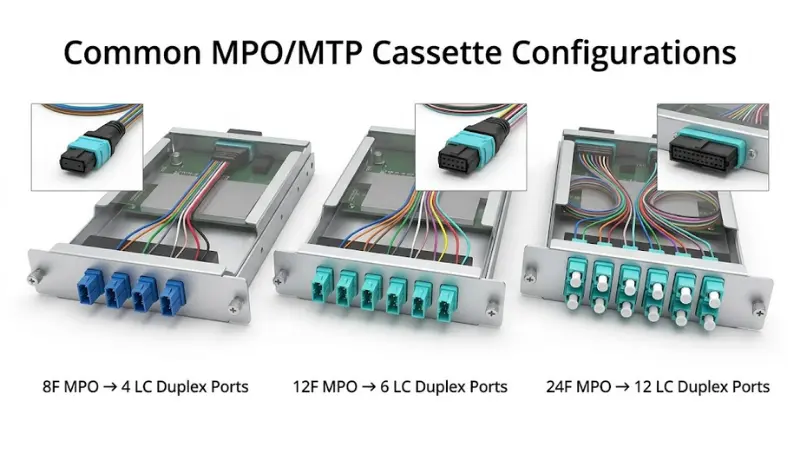

Common MPO/MTP cassette configurations including 8-fiber, 12-fiber and 24-fiber breakouts to LC duplex ports

الخلفي (جانب الجذع)	رسم الخرائط الداخلية	الجبهة (جانب المعدات)	الاستخدام النموذجي
1 × 12 ألياف MPO	12 ألياف → 6 دوبلكس	6 × إل سي دوبلكس	معدات 10G LC عبر عمود فقري مكون من 12 ليفًا
2 × 12 ليف MPO	24 ألياف → 12 دوبلكس	12 × إل سي دوبلكس	كثافة أعلى في وحدة 1U واحدة
1 × 24 ألياف MPO	24 ألياف → 12 دوبلكس	12 × إل سي دوبلكس	جذوع أقل، عمود فقري أكثر كثافة
1 × 8 ألياف MPO	8 ألياف → 4 دوبلكس	4 × إل سي دوبلكس	كسر البصريات المتوازية ذات 8 ألياف (مثل وصلات من نوع SR4)

لبناء ملموس متعدد الأوضاع، أكاسيت 12 ليف OM4 MTPهي نقطة بداية مشتركة للتكوين الأول أعلاه.

لماذا تستخدم مراكز البيانات أشرطة MPO/MTP؟

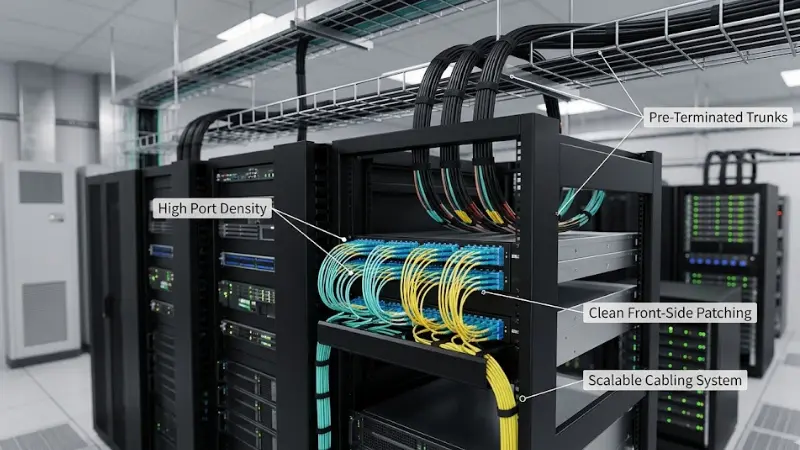

High-density data center fiber cabling using MPO/MTP cassettes and LC patch cords in a rack-mounted panel

كثافة عالية للمنافذ في مساحة حامل أقل

يحل صندوق صفيف ألياف واحد مكون من 24- محل مجموعة من أسلاك الطباعة المزدوجة الفردية، ويمكن أن يوفر شريط 1U اثني عشر منفذًا مزدوجًا LC منه. يمكنك تشغيل عدد كبير من الصناديق- من الألياف على طول المسار الرئيسي وتقسيمها بالقرب من المعدات، مما يوفر مساحة في الخزانات والصواني والقنوات حيث تكون نادرة.

نشر أسرع وأكثر قابلية للتنبؤ

تقترن الأشرطة بقنوات-منتهية ومختبرة في المصنع-في المصنع، لذا تتم معظم أعمال الموصل قبل التسليم. في الموقع، تصبح المهمة "هبوط صندوق السيارة، وتركيب الكاسيت، وتصحيح الجزء الأمامي" - بشكل أقل بكثير من الربط أو الإنهاء الميداني، وهو ما يجعل الجداول الزمنية الضيقة للمشروع واقعية.

التحركات والإضافات والتغييرات أبسط

ونظرًا لأن جانب التصحيح الأمامي منفصل عن العمود الفقري، فيمكن للفنيين -إعادة تصحيح المنافذ دون الإخلال بالبنية الأساسية لقناة الاتصال. بالنسبة للمنشأة التي تعيد تنظيم الرفوف والوصلات بشكل منتظم، فإن هذا الفصل يقلل من خطر قطع اتصال غير ذي صلة أثناء التغيير.

مسار ترحيل منظم إلى 40G و100G وما بعده

تدعم الكابلات-المعتمدة على المصفوفة البصريات المتوازية، لذا فإن نظام الكاسيت يحافظ على وحدات المحطة مع زيادة السرعات. ومع ذلك، فإن هذا ليس تلقائيًا: يعتمد ما إذا كان شريط كاسيت معين يدعم الارتباط المستقبلي على نوع الألياف والقطبية وعدد الألياف وميزانية الخسارة. يمنحك النظام-المخطط جيدًا مساحة كبيرة؛ ضمن -واحد محدد لا.

قطبية كاسيت MPO/MTP: الطرق A وB وC

تعد القطبية هي العامل الوحيد الذي من المرجح أن يحول التثبيت النظيف-إلى رابط معطل، لذا فهو يستحق أكثر من تحذير من سطر واحد-.

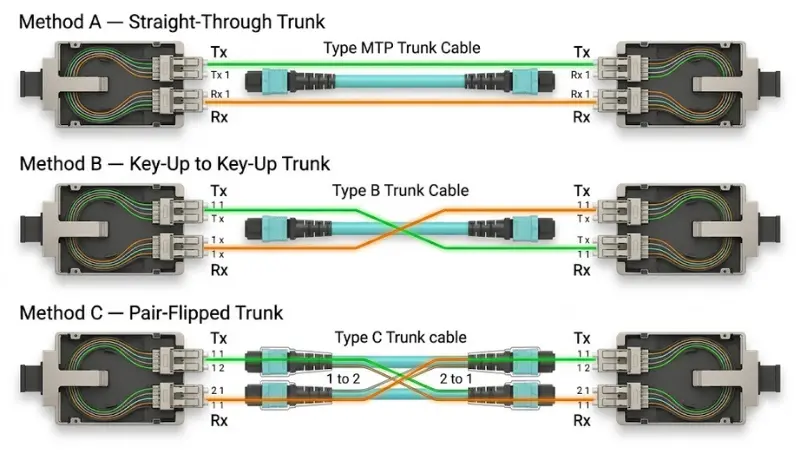

MPO/MTP cassette polarity diagram showing Method A, Method B and Method C fiber paths

تعني القطبية ببساطة أن كل ليف إرسال (Tx) يجب أن يصل إلى ليف استقبال (Rx) في النهاية البعيدة. في رابط LC مزدوج عادي، يحدث التقاطع داخل سلك التصحيح المزدوج. في نظام المصفوفة، يمكن أن يحدث التقاطع في صندوق السيارة، أو في الكاسيت، أو في سلك التصحيح - لذا يجب إدارته عبر القناة بأكملها كتصميم واحد. يحدد معيار TIA-568 ثلاث طرق، مبنية على كابلات من النوع A وB وC، وقد أضافت مراجعة 2022 (TIA-568.3-E) طريقتين "عالميتين" (U1 وU2) لتبسيط تطبيقات المصفوفة، كماتشرح شبكات فلوك.

الطريقة أيستخدم خطًا مستقيمًا-من خلال (مفتاح-لأعلى إلى مفتاح-لأسفل)، مع معالجة التقاطع في أسلاك التصحيح - ولهذا السبب يحتاج إلى نوع سلك تصحيح واحد من أحد الطرفين ونوع مختلف من الطرف الآخر. يعد هذا السلك المختلط- مصدرًا متكررًا لأخطاء الطلب.
الطريقة بيستخدم مفتاحًا-يصل إلى خط-أعلى الخط ونوعًا واحدًا من سلك التصحيح طوال الوقت. إن بساطته تجعله شائعًا للبصريات المتوازية، على الرغم من أنك لا تزال بحاجة إلى تأكيد نوع الوجه النهائي-(UPC مقابل APC) وتفاصيل الوضع الفردي-قبل توحيده.
الطريقة جيقلب أزواج الألياف داخل الجذع. وهو الأقل شيوعًا والأكثر تعقيدًا في التتبع.

القاعدة العملية: اختر طريقة واحدة وحافظ على تناسق صندوق السيارة والشريط وأسلاك التصحيح معها. اسأل المورد عن نوع القطبية الذي تم تصميم الكاسيت عليه واطلب مخططًا للأسلاك، ثم تحقق من التعيين الفعلي مقابل خريطة الألياف أو تقرير اختبار المصنع بدلاً من الافتراض. للحصول على -معالجة لغة بسيطة لهذه المفاضلات-، هذانظرة حقيقية- على ألياف MPO/MTPيستحق القراءة قبل الطلب.

أين يتم استخدام أشرطة MPO/MTP؟

قم بالتبديل-إلى-لوحة التصحيح-والكابلات الهيكلية

يتم تركيب الأشرطة في لوحات تصحيح الألياف لإنشاء اتصالات منظمة بين المحولات ونظام الكابلات الهيكلية - ومنافذ LC الأمامية لسهولة التصحيح، وصناديق MPO/MTP في الخلف. هذا هو الدور اليومي في تصميمات نهاية-الصف-ووسط-الصف-.

العمود الفقري وكابلات الجذع بين المناطق

في المنشآت الأكبر حجمًا، تربط قنوات المصفوفة المناطق الرئيسية والأفقية ومناطق توزيع المعدات (MDA، HDA، EDA)، وتقوم الكاسيت بتوزيع ألياف الجذع هذه في منافذ قابلة للاستخدام في كل منطقة. انOM3 12-صندوق ألياف MPOهو عنصر العمود الفقري النموذجي الذي يغذي هذه الاختراقات.

الترحيل من 10 جيجا- إلى -40 جيجا/100 جيجا

تقوم العديد من الشبكات بتصحيح LC لـ 10G اليوم ولكنها تحتاج إلى مسار إلى 40G أو 100G. تقوم الكاسيت الآن بتوصيل قناة-عالية الكثافة بالمعدات المعتمدة على LC-مع الحفاظ على قدرة المصنع على التكيف، وهو أحد الأسباب التي تجعل ميزات كابلات المصفوفة تتزايد بشكل كبير في التوجيهاتكيفية اختيار كابلات الألياف 100G.

غرف خوادم المؤسسات وغرف الاتصالات والمواقع الطرفية

هذه الوحدات ليست فقط للحجم الفائق. تستفيد غرف خوادم المؤسسات، وخزائن الاتصالات، وخزائن الحافة-عالية الكثافة، من حيث أهمية المساحة والتنظيم وسرعة النشر.

MPO/MTP كاسيت مقابل لوحة محول MPO مقابل كابل الاختراق

ثلاثة منتجات تحل المشكلات المتداخلة، واختيار المنتج الخطأ هو خطأ شائع في الاختيار.

خيار	ماذا يفعل	الأفضل عندما	مقايضة-.
كاسيت MPO/MTP	وحدة سكنية؛ المصفوفة الخلفية → الأمامية LC/SC مع رسم خرائط محدد ومختبر	أنت بحاجة إلى تصحيح LC مُدار وقابل للتبديل من العمود الفقري للصفيف	ارتفاع التكلفة لكل ميناء
لوحة محول MPO/MTP	MPO-إلى-ممر حاجز MPO-من خلال؛ لا الاختراق	المعدات عبارة عن مصفوفة MPO-أصلية ومصححة-إلى-مصفوفة	لا يوجد اختراق LC. يحتاج إلى أسلاك التصحيح MPO
كابل خارجي/مروحة-مخرج	مصفوفة على أحد الطرفين، وأرجل LC متعددة على الجانب الآخر؛ غير مأهول	نقاط قصيرة وثابتة-إلى-نقاط فاصلة	يصعب التحكم في الأرجل المرتخية واستبدالها

إذا كشفت المحولات الخاصة بك عن منافذ الصفيف، فإنلوحة محول MPO/MTPقد يكون كل ما تحتاجه. بالنسبة للتشغيل الثابت حيث تكون الوحدة النمطية مبالغ فيها، فإنMPO-إلى-كابل الاختراق LCهو الاختيار الأبسط.

كاسيت MPO/MTP مقابل الكابلات المزدوجة التقليدية

تعتبر الكابلات المزدوجة التقليدية مناسبة تمامًا للأنظمة الصغيرة. مع تزايد أعداد الارتباطات، يصبح من الصعب تتبع عمليات تشغيل الأسلاك الفردية وإدارتها -، وهو المكان الذي يكتسب فيه أسلوب الكاسيت مكانه.

غرض	الكابلات المزدوجة التقليدية	نظام كاسيت MPO/MTP
كثافة الكابلات	أدنى	أعلى
سرعة التثبيت	أبطأ في الوظائف الكبيرة	أسرع مع خطوط الاتصال-المنتهية مسبقًا
صيانة	المزيد من الحبال الفردية لتتبعها	رقعة جانبية أمامية-، بدون تغيير في العمود الفقري
الأفضل ل	حفنة من الروابط الثابتة	بيئات معيارية عالية الكثافة-.
القيد	من الصعب توسيع نطاقها وإدارتها عندما تكون كثيفة	تكلفة أعلى لكل-منفذ؛ يجب التخطيط للقطبية
حجم المشروع النموذجي	غرف صغيرة، خزائن قليلة	بناء مراكز البيانات والمؤسسات الكبيرة

كيفية اختيار كاسيت MPO/MTP المناسب؟

عدد المنافذ هو الجزء السهل. يجب أن يتوافق الكاسيت أيضًا مع تصميم الكابلات وواجهة المعدات وميزانية الأداء.

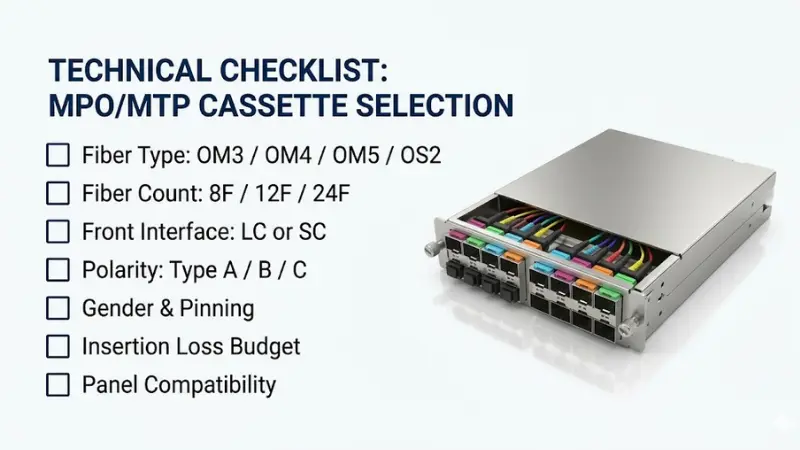

Checklist for choosing the right MPO/MTP cassette including fiber type, fiber count, polarity and insertion loss budget

1. نوع الألياف ودرجتها

يغطي الوضعان المتعددان OM3 وOM4 المدى القصير النموذجي داخل مركز البيانات - من عشرات الأمتار إلى بضع مئات اعتمادًا على السرعة - بينما يتعامل الوضع الفردي -OS2 مع عمليات التشغيل الأطول ويمنح أكبر مساحة لخرائط الطريق- ذات السرعة الأعلى. احتفظ بأسلاك الكاسيت والجذع والرقعة من نفس النوع. إذا كنت تقرر بين الدرجات، قارنOM3 مقابل OM4 الألياف المتعددة الوسائط، وقارن بين الأوضاع المتعددة والوضع الفردي-في دليلناوضع واحد-وألياف متعددة الأوضاع.

2. عدد الألياف

اختر 8-ألياف عندما تقوم بتقسيم أربعة-بصريات متوازية للمسارات، و12-ألياف للاختراق المشترك سداسي الاتجاه، و24 أليافًا عندما تريد أقصى كثافة وجذوع أقل. المدخلات الحاسمة هي عدد حارات جهاز الإرسال والاستقبال الخاص بك، وعدد منافذ الطباعة المزدوجة التي تحتاجها، وخطة النمو الخاصة بك - وليس رقمًا افتراضيًا.

3. الواجهة الأمامية

يعد LC duplex قياسيًا لأن LC يهيمن على المحولات والخوادم وأجهزة الإرسال والاستقبال؛ لا تزال SC تظهر في بعض معدات المؤسسات والأدوات القديمة. تأكد من جانب المعدات قبل الطلب ومطابقة المخزونLC حبال التصحيح المزدوجة.

4. طريقة القطبية

حدد A أو B أو C أو Universal مبكرًا، ثم حدد الكاسيت والجذع والأسلاك التي تناسبك. احصل على مخطط الأسلاك كتابيًا.

5. الجنس والتثبيت

تكون موصلات MPO/MTP مثبتة (ذكر) أو غير مثبتة (أنثى)، ولا يتزاوج الاتصال بشكل صحيح إلا بين الجنسين المعاكسين. قفل نوع الكاسيت مقابل صندوق الأمتعة أثناء التخطيط - عدم التطابق الذي تم اكتشافه في الموقع يعني تأخير التثبيت، وليس التبديل السريع.

6. فقدان الإدراج وميزانية فقدان الارتباط

يضيف كل زوج متزاوج خسارة، ويقدم الكاسيت واجهات موصل خاصة به، لذا يجب أن يتم احتسابه في ميزانية القناة - ولا يتم التعامل معه على أنه "مجاني". تعمل القنوات متعددة الأوضاع-عالية السرعة مثل 40GBASE-SR4 و100GBASE-SR4 بميزانية إجمالية محدودة، وغالبًا ما يكون ذلك بضع ديسيبل فقط عبر الوصلة بأكملها، لذا فإن كل زوج موصل مهم. عندما تكون الميزانية محدودة، اختر مكونات{10}منخفضة الخسارة وتحقق من القناة الكاملة وفقًا لمواصفات جهاز الإرسال والاستقبال.

7. توافق السكن واللوحة

يتم تركيب الشرائط على حوامل-مرفقات ولوحات توصيل، عادةً ما تكون مكونة من وحدة واحدة أو 4 وحدات، مع تصميمات منزلقة أو ثابتة. لا تناسب كل علبة كل حاوية - تأكد من الحجم ونمط التثبيت والتوافق على مستوى الجزء-. إذا كنت لا تزال تختار العلبة نفسها، فهذه المقارنةلوحات تصحيح الألياف و ODFsيساعد.

قائمة مرجعية سريعة-للاختيار المسبق:

يتم تثبيت نوع الألياف ودرجتها عبر الكاسيت والجذع والأسلاك
يتوافق عدد الألياف مع ممرات جهاز الإرسال والاستقبال واحتياجات المنافذ
تم تأكيد الواجهة الأمامية (LC أو SC) مقابل المعدات
طريقة قطبية واحدة، مع مخطط الأسلاك في الملف
يتم حل الجنس والتثبيت في مرحلة التصميم
تم حساب ميزانية خسارة القناة وفقًا لمواصفات جهاز الإرسال والاستقبال
تم التحقق من توافق العلبة من خلال رقم الجزء

الأخطاء الشائعة التي يجب تجنبها

الطلب قبل تأكيد القطبية

مخاطرة:الروابط التي لا تمر بأي ضوء على الرغم من أن كل مكون متصل فعليًا، بالإضافة إلى إعادة الشحن وإعادة العمل-.وقاية:حدد طريقة القطبية واطلب مخطط الأسلاك قبل صدور أمر الشراء.

خلط أنواع أو درجات الألياف في قناة واحدة

مخاطرة:خسارة زائدة أو قناة خارج المواصفات-عند دمج مكونات OM3 وOM4 وOS2.وقاية:حدد الكاسيت والجذع والأسلاك كمجموعة واحدة متطابقة.

تطل على ميزانية فقدان الارتباط

مخاطرة:نظام مرتب-يفشل عند السرعات العالية نظرًا لارتفاع إجمالي فقدان الإدراج.وقاية:قم بإضافة القناة بأكملها ومقارنتها بميزانية جهاز الإرسال والاستقبال، خاصة بالنسبة لـ 40 جيجا و100 جيجا.

عدم تطابق الجنس أو التثبيت

مخاطرة:الموصلات التي لن تتزاوج والتثبيت الذي يتوقف.وقاية:قفل الكاسيت وصندوق الأمتعة أثناء التصميم، وليس أثناء توصيل الكابلات.

الشراء بسعر الوحدة وحده

مخاطرة:فقدان إدخال غير متناسق، وبيانات اختبار مفقودة، وقطبية غير واضحة من الأجزاء الأرخص.وقاية:تتطلب ورقة بيانات وتقرير اختبار المصنع، وتناسق القيمة عبر العنصر الأدنى - لمركز البيانات، فإن الأداء القابل للتكرار هو التوفير المهم.

متى يجب استخدام - ومتى لا يجب استخدام أشرطة MPO/MTP -؟

تعتبر أشرطة الكاسيت خيارًا قويًا عندما:

يحتاج المشروع إلى-رقعة ألياف عالية الكثافة
الجدول الزمني للتثبيت ضيق ووقت إنهاء الحقل محدود
يستخدم المصنع كابلات منظمة مع جذوع وألواح توصيل
ومن المتوقع الهجرة السرعة في المستقبل
التحركات والإضافات والتغييرات متكررة ويجب أن تظل بسيطة

قد يكون الأمر مبالغًا فيه عندما:

لديك عدد قليل فقط من الروابط الثابتة - تعتبر وصلات العبور المزدوجة أبسط وأرخص
المعدات هي MPO-مصفوفة أصلية ومصححة-لـ-مصفوفة - قد تكون لوحة المحول كافية
تتمتع القناة بميزانية خسارة محدودة للغاية والعديد من أزواج الموصلات - عدد أقل من الواجهات المتزاوجة قد تعمل بشكل أفضل

أسئلة يجب طرحها على المورد الخاص بك قبل الطلب

الموصل الخلفي: العلامة التجارية MPO أو MTP، ما هو عدد الألياف، وما هو الجنس (مثبت أو غير مثبت)؟
نهاية-نوع الوجه: UPC أو APC؟ (الوضع المفرد-هو عادة APC.)
الجانب الأمامي: LC أو SC، كم عدد منافذ الطباعة على الوجهين؟
نوع الألياف ودرجتها: OM3، أو OM4، أو OM5 أو OS2، وخسارة -قياسية أو منخفضة؟
القطبية: النوع A، B، C أو عالمي، مع مخطط الأسلاك؟
إدراج-خسارة / إرجاع-درجة الخسارة وتقرير اختبار المصنع لكل شريط؟
توافق الضميمة وأرقام الأجزاء المطابقة؟
وضع العلامات والتكوينات المخصصة والحد الأدنى لكمية الطلب والمهلة الزمنية بكميات كبيرة؟

الأسئلة المتداولة

ما الفرق بين شريط MPO وشريط MTP؟

الكاسيت هو نفس النوع من الوحدات؛ الفرق هو ماركة الموصل بداخله. MTP هو الإصدار -المسجل لدى US Conec، وهو إصدار عالي الأداء لموصل MPO، ومتوافق تمامًا مع معايير MPO. شريط MTP عبارة عن شريط MPO تم إنشاؤه باستخدام موصلات العلامة التجارية MTP-.

ما هو عدد منافذ LC التي يوفرها شريط MPO المكون من 12 ليفًا؟

ستة منافذ LC مزدوجة - اثني عشر موضعًا للطباعة الفردية. يستخدم كل منفذ مزدوج ليفتين (واحد للإرسال والآخر للاستقبال)، لذلك يتم ربط اثني عشر ليفًا بستة منافذ مزدوجة.

ما الفرق بين شريط MPO ولوحة محول MPO؟

يقوم الكاسيت بتقسيم صندوق الصفيف إلى منافذ LC (أو SC) من خلال تعيين داخلي محدد. لوحة المحول عبارة عن MPO-إلى-ممر حاجز MPO-من خلال عدم وجود اختراق - تقوم بتصحيح المصفوفة-إلى-المصفوفة على كلا الجانبين.

هل أحتاج إلى كاسيت MPO منخفض الخسارة-بسعة 40 جيجا أو 100 جيجا؟

في كثير من الأحيان، نعم. تتمتع القنوات متعددة الأوضاع-عالية السرعة بميزانية خسارة-إدراج ضيقة، وكل زوج موصل متزاوج يستهلكها. إذا كانت قناتك تحتوي على عدة نقاط اتصال أو تعمل بالقرب من المسافة المسموح بها، فإن المكونات ذات الخسارة المنخفضة- تساعد في الحفاظ على الارتباط ضمن مواصفات جهاز الإرسال والاستقبال.

كيف أتجنب عدم تطابق قطبية MPO؟

اختر طريقة قطبية واحدة، وحافظ على اتساق صندوق السيارة والشريط وأسلاك التصحيح معها، واحصل على مخطط الأسلاك من المورد الخاص بك، وتحقق من التعيين باستخدام خريطة ألياف أو تقرير اختبار بدلاً من افتراضه.

هل يمكنني مزج ألياف OM3 وOM4 في نفس الرابط؟

سوف يمر الضوء، لكنك تفقد الأداء وضمانات الوصول التي تأتي من قناة موحدة، وقد تخرج النتيجة عن المواصفات عند السرعات الأعلى. حدد نوع ألياف واحدًا لكل قناة عبر الكاسيت والجذع والأسلاك.

الوجبات السريعة الرئيسية

تعد علبة MPO/MTP هي الجسر العملي بين العمود الفقري للمصفوفة ومنافذ LC أو SC التي تستخدمها أجهزتك - فهي توفر الكثافة والنشر الأسرع والتغييرات الأكثر بساطة، بشرط تخطيط نوع الألياف والعدد والقطبية وميزانية الخسارة معًا بدلاً من افتراضها.

لوضع ذلك موضع التنفيذ: قم بتعيين مخطط الحامل الخاص بك وسرعات الارتباط والمسافات وعدد حارات جهاز الإرسال والاستقبال أولاً. من هناك، قم بإصلاح نوع الألياف ودرجتها وعدد الألياف والواجهة الأمامية وطريقة القطبية الفردية، ثم اطلب الكاسيت والجذع وأسلاك التصحيح كنظام واحد متطابق - واطلب تقارير الاختبار قبل شحن الطلب بالجملة.
