موصل الألياف LC: الأنواع والاستخدامات وكيفية اختيار الموصل المناسب لمشروعك

إذا كنت تعمل مع شبكات الألياف الضوئية، فإن موصل الألياف LC هو أحد المكونات الأولى التي ستواجهها. ويظهر في كل بيئة كبلات منظمة حديثة تقريبًا - بدءًا من محول مركز البيانات-إلى-ارتباطات الخادم وحتى التصحيح الأساسي للمؤسسة وإطارات توزيع الاتصالات.

ومع ذلك، لا يزال العديد من المشترين والقائمين على التركيب الميداني يواجهون نفس الأسئلة العملية: ما هو بالضبط موصل LC؟ ما هي أنواع موصلات LC الموجودة، وكيف تختلف؟ كيف يختلف LC عنSCأو ST أو FC؟ وعندما تقف أمام أمر شراء، كيف يمكنك التأكد من أن كابل التصحيح LC الذي تختاره يطابق أجهزتك بالفعل؟

يعمل هذا الدليل على حل هذه الأسئلة خطوة بخطوة. بدلاً من إدراج المنتجات بدون سياق، فإنه يشرح مكان تركيب موصلات LC، وما يجب التحقق منه قبل الطلب، والأخطاء التي يجب تجنبها - بحيث تقضي وقتًا أقل في استكشاف أخطاء عدم التطابق وإصلاحها بعد وصول الكابل.

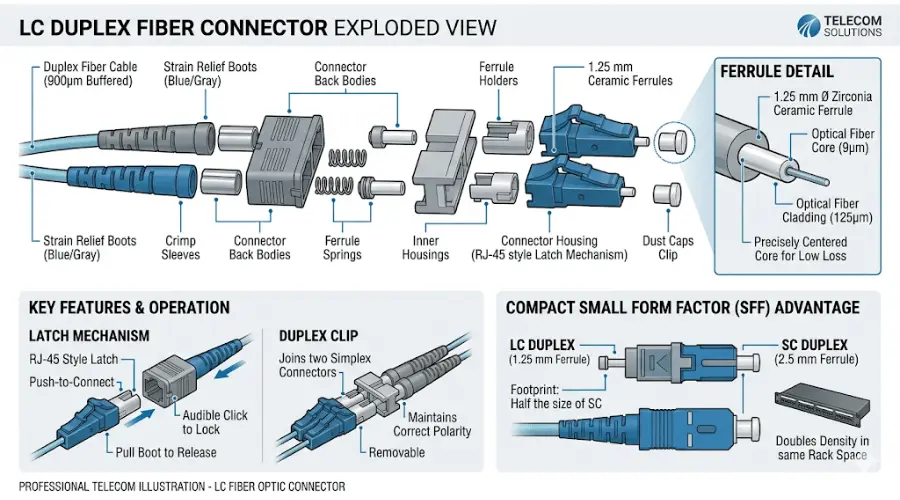

ما هو موصل الألياف LC؟

LC لتقف على موصل لوسنت. تم تطويره في الأصل بواسطة شركة Lucent Technologies (التي أصبحت الآن جزءًا من Nokia) وأصبحت منذ ذلك الحين واحدة من موصلات الألياف الضوئية صغيرة الحجم (SFF) الأكثر انتشارًا على نطاق واسع في الصناعة. تم توحيد موصل LC تحتتيا-604-10 (فوسيس-10)، الذي يحدد متطلبات التوافقية الخاصة به للتكوينات البسيطة والمزدوجة والرباعية.

ما يجعل تصميم LC مميزًا هو الحلقة الخزفية مقاس 1.25 مم - نصف قطر الحلقات مقاس 2.5 مم المستخدمة في موصلات SC وST وFC. تتيح هذه الحلقة الأصغر حجمًا، جنبًا إلى جنب مع آلية مزلاج الدفع-السحب المدمجة المشابهة لمشبك RJ-45، زيادة كبيرة في كثافة المنافذ على لوحات التصحيح وألواح واجهة المعدات. ومن الناحية العملية، يمكنك احتواء ما يقرب من ضعف عدد منافذ LC في نفس مساحة اللوحة مقارنةً بمنافذ SC.

يعمل موصل LC مع كليهماوضع واحد والألياف المتعددة الوسائط. هذه نقطة تستحق التأكيد عليها مبكرًا، لأن أحد المفاهيم الخاطئة الأكثر شيوعًا هو أن "LC" يشير إلى وضع ألياف معين. لا. يعد تنسيق الموصل ووضع نقل الألياف مواصفة منفصلة - والخلط بينهما هو أحد أسرع الطرق التي تؤدي في النهاية إلى وجود كابل غير متوافق في الموقع.

الميزات والمزايا الرئيسية لموصلات LC

حجم صغير للكابلات-عالية الكثافة

السبب الأكبر الوحيد وراء سيطرة LC على البنية التحتية الحديثة للألياف هو الكثافة. في لوحة التصحيح التي يتم تركيبها على حامل مكون من وحدة واحدة-، تسمح لك محولات LC بتعبئة عدد أكبر بكثير من منافذ الألياف مقارنة بتنسيقات الموصلات الأكبر حجمًا. عندما تقوم بتوصيل كابلات لخزانة مركز بيانات حيث تكون كل وحدة من مساحة الحامل مهمة - أو تقوم بتصحيح -منفذ-محول عدد أوراق عالي - فإن ميزة الكثافة ليست مريحة فحسب، بل غالبًا ما تكون مطلبًا صعبًا.

آلية مزلاج موثوقة ومحاذاة متسقة

يوفر تصميم مزلاج LC تزاوجًا آمنًا بنقرة مسموعة، مما يجعل من السهل على الفنيين تأكيد الاتصال الجيد أثناء التثبيت. توفر الحلقة الخزفية المصنوعة من الزركونيا مقاس 1.25 مم خسارة إدخال منخفضة (عادةً أقل من 0.3 ديسيبل لكل زوج متزاوج) وأداء بصري قابل للتكرار عبر دورات قطع الاتصال-. بالنسبة للبيئات ذات نشاط التصحيح المتكرر -، يقوم - بنقل وإضافة وتغييرات في خزانات أسلاك المؤسسة أو مرافق التوزيع - التي تعتبر التكرار أمرًا مهمًا.

الواجهة القياسية للوحدات الضوئية المعتمدة على SFP-.

تستخدم معظم أجهزة الإرسال والاستقبال الضوئية SFP وSFP+ وSFP28 واجهات LC مزدوجة. وفقوثائق وحدة SFP الخاصة بشركة Cisco، تستخدم جميع منافذ SFP القياسية موصلات من نوع LC-. هذا يعني أنه إذا كانت معدات الشبكة الخاصة بك تعتمد على بصريات SFP - ومعظم محولات Ethernet وأجهزة التوجيه ومحولات الوسائط الحديثة تفعل - فإن كابلات التصحيح LC هي بالتأكيد ما تحتاجه للاتصال البيني.

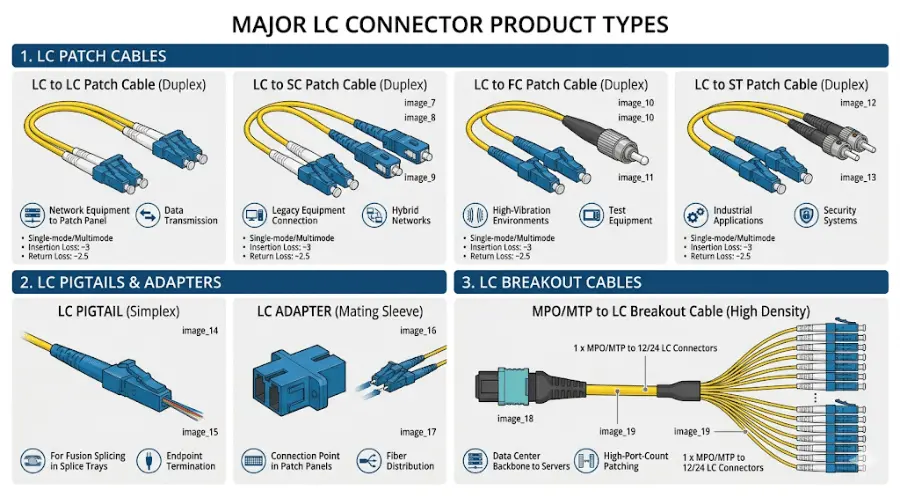

أنواع موصل LC: ما هي خياراتك؟

عندما يبحث الأشخاص عن "أنواع موصلات LC"، فإنهم عادةً ما يريدون فهم نماذج المنتجات المختلفة التي تستخدم واجهة LC. هنا هو انهيار الفئات الرئيسية.

كابلات تصحيح الألياف LC

كابلات تصحيح الألياف LCهي أكثر المنتجات التي يتم شراؤها والتي تعتمد على LC-. وهي تأتي في مجموعات نهايات موصلات متعددة- للتعامل مع سيناريوهات التصحيح المختلفة:

• LC إلى LC أسلاك التصحيح- الاختيار القياسي للتبديل-إلى-اللوحة أو اللوحة-إلى-اتصالات اللوحة حيث يستخدم كلا الجانبين LC
• أسلاك التصحيح LC إلى SC - مطلوبة بشكل متكرر عند توصيل الأجهزة الأحدث المجهزة بـ LC- بالبنية الأساسية الأقدم المستندة إلى SC-
• أسلاك التصحيح LC إلى FC أو LC إلى ST - المستخدمة في البيئات القديمة المختلطة- أو إعدادات الاختبار المتخصصة
• مجموعات فرعية من MPO/MTP إلى LC - للانتقال بين عدد -الألياف العالية- عدد جذوع العمود الفقري ومنافذ التبديل المواجهة - الفردية LC

كل واحد منها متاح في إصدارات أحادية الوضع (OS2) أو متعددة الأوضاع (OM3، OM4، OM5). لا تحدد نهاية الموصل وضع الألياف - تحقق دائمًا من مواصفات الألياف بشكل مستقل.

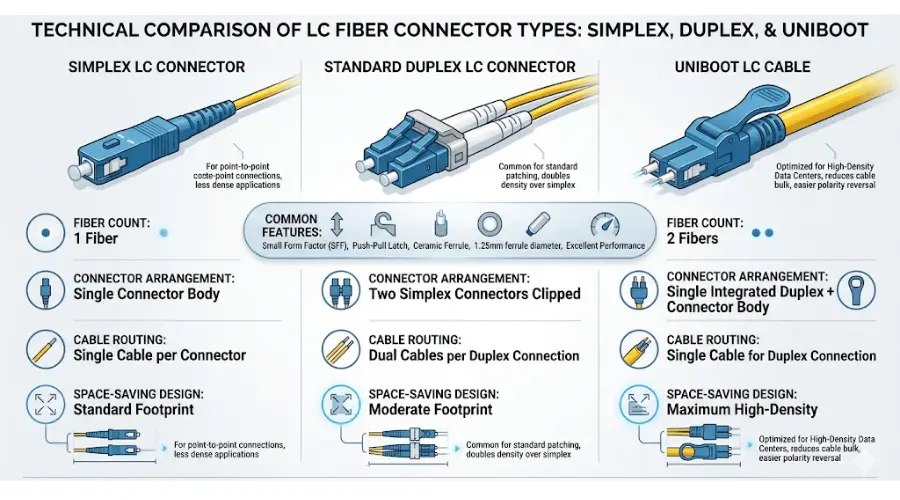

موصلات Simplex وDuplex LC

A موصل LC البسيطينهي حبلا من الألياف واحدة. يقوم موصل LC المزدوج بإقران ليفتين جنبًا إلى جنب - أحدهما للإرسال والآخر للاستقبال. تتطلب معظم روابط Ethernet المستندة إلى جهاز الإرسال والاستقبال- كبلات مزدوجة، لأن وحدة SFP تحتاج إلى مسارات TX وRX منفصلة. ومع ذلك، فإن بعض البصريات ثنائية الاتجاه (BiDi) ترسل وتستقبل على أطوال موجية مختلفة عبر ليف واحد، وتتطلب فقط كابلات LC البسيطة. تحقق دائمًا من ورقة بيانات جهاز الإرسال والاستقبال قبل الطلب.

معيار دوبلكس مقابل كابلات Uniboot LC

يحتوي كبل LC المزدوج القياسي على ساقين منفصلتين من الألياف، كل منهما مزود بموصل وصندوق خاص به. أتصميم يونيبوت LCيجمع كلا الألياف في سترة واحدة مع غلاف موصل موحد. يظهر الفرق العملي بشكل أكبر في البيئات عالية الكثافة-:

• في خزانة مركز البيانات المزدحمة حيث تقوم بتصحيح 48 أو 96 منفذًا لكل لوحة، تعمل كابلات التشغيل الأحادي على تقليل قطر الحزمة بشكل كبير، مما يؤدي إلى تحسين تدفق الهواء وتسهيل تتبع الاتصالات الفردية
• عندما تحتاج إلى عكس القطبية أثناء التثبيت، تتيح بعض تصميمات التشغيل الأحادي للأداة -عكس قطبية أقل في الموصل - وهو توفير في الوقت الفعلي-مقارنة بتبديل أسلاك التصحيح بالكامل
• بالنسبة إلى-الكثافة المنخفضة أو المساحة الأقل-في البيئات المقيدة -، تعمل خزانة اتصالات صغيرة تحتوي على عشرات منافذ الألياف، على سبيل المثال - كابلات مزدوجة قياسية بشكل جيد وتكلف عادةً أقل

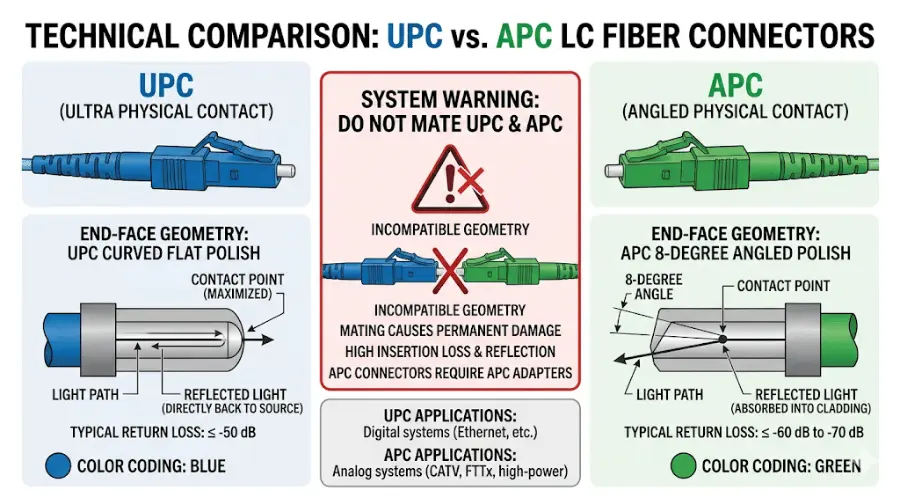

أنواع طلاء موصل LC: UPC vs APC

تتوفر موصلات LC في طلاء UPC (الاتصال المادي الفائق) وAPC (الاتصال المادي الزاوي). تتمتع موصلات UPC بوجه نهائي منحني قليلاً وهي الخيار القياسي لمعظم تطبيقات البيانات والمؤسسات. تتمتع موصلات APC بوجه نهائي بزاوية 8- درجة، مما يوفر أداء أعلى لفقد الإرجاع - مهم في الفيديو التناظري، وPON، وأنظمة الاتصالات طويلة المدى- حيث تكون حساسية الانعكاس الخلفي موضع اهتمام. للحصول على شرح أعمق لكيفية تأثير النوع المصقول على الأداء البصري، راجع دليلنا الخاصPC vs UPC vs APC تلميع موصل الألياف.

مهم:لا تقم مطلقًا بربط موصل UPC بموصل APC. إن الوجوه ذات الزوايا والمسطحة غير متوافقة فعليًا، وسيؤدي فرض الاتصال إلى إتلاف الحلقات وإنتاج فقدان غير مقبول للإشارة.

محولات LC والمقرنات

محولات الألياف الضوئية LC(وتسمى أيضًا المقرنات) هي أكمام التزاوج التي تربط موصلين LC داخل لوحة التصحيح أو العلبة أو مقبس الحائط. وهي تأتي بتنسيقات بسيطة ومزدوجة، مع خيارات للمحولات الهجينة SC-إلى-LC عندما تحتاج إلى ربط أنواع الموصلات المختلفة عبر حقل التصحيح.

أسلاك التوصيل المصنوعة LC

أسلاك التوصيل المصنوعة من الألياف LCعبارة عن أطوال قصيرة من الألياف مع موصل LC مصنع-منتهي من أحد الطرفين وألياف عارية من الطرف الآخر. وهي عادةً ما تكون مدمجة - ومثبتة على الكبل الوارد في أدراج الوصلات داخل صناديق التوزيع أو إطارات التوزيع الضوئية (ODFs). تعتبر الوصلات شائعة في كل من اتصالات خارج المصانع-والكابلات الهيكلية لمراكز البيانات.

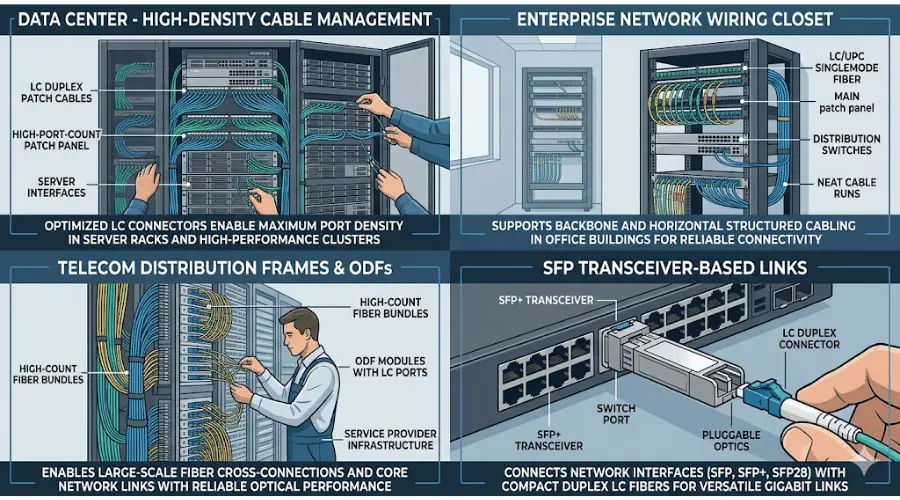

أين يتم استخدام موصلات LC بشكل شائع؟

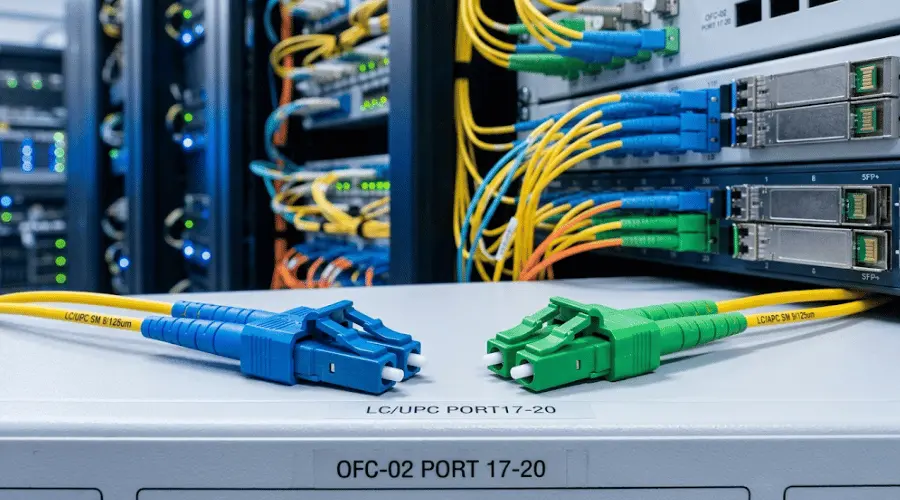

مراكز البيانات

LC هو تنسيق الموصل السائد داخل مراكز البيانات. فهو يتعامل مع روابط التوصيل البيني القصيرة بين محولات وخوادم الجزء العلوي من-الحامل، والوصلات المتقاطعة-بين لوحات التصحيح، والاتصالات الجانبية من عدد -الألياف- العالي من كبلات قناة MPO/MTP إلى منافذ المحول الفردية. في البيئات ذات الكثافة العالية- التي تعمل بشبكة إيثرنت 10 جيجا، أو 25 جيجا، أو حتى 100 جيجا عبر تكوينات الاختراق SFP28 أو QSFP، فإن LC هي الواجهة التي ستعمل معها كثيرًا.

شبكات المؤسسات والحرم الجامعي

في مباني المؤسسات، تقوم أسلاك التصحيح LC بتوصيل المحولات وأجهزة التوجيه والوصول إلى -أجهزة الطبقة داخل أنظمة كابلات الألياف الهيكلية. يعتبر LC عمليًا بشكل خاص في خزانات IDF (إطار التوزيع المتوسط) وغرف MDF (إطار التوزيع الرئيسي) حيث تشترك أقسام متعددة في البنية التحتية للترقيع وتعد إدارة الكابلات المنظمة أمرًا ضروريًا.

توزيع الاتصالات والألياف

تظهر موصلات LC في المكاتب المركزية للاتصالات، ومحاور توزيع الألياف، وصناديق أطراف الألياف الضوئية حيث يلزم إنهاء أعداد الألياف العالية وإدارتها في حاويات مدمجة. في كابلات FTTH (الألياف إلى المنزل) وMDU (وحدات سكنية متعددة)، يتم استخدام LC بشكل متكرر جنبًا إلى جنب مع SC-APC على جانب التوزيع.

الروابط المستندة إلى جهاز الإرسال والاستقبال SFP-.

وهذا يستحق الإشارة إليه لأنه السياق الوحيد الأكثر شيوعًا لكابلات التصحيح LC. سواء كنت تقوم بنشر بصريات 1G SFP أو 10G SFP+ أو 25G SFP28، فإن واجهة الألياف الخاصة بجهاز الإرسال والاستقبال تكون دائمًا LC مزدوجًا. وهذا يعني أنه في كل مرة تقوم فيها بتثبيت وحدة إرسال واستقبال أو استبدالها، فإنك تعمل باستخدام سلك تصحيح LC. لإلقاء نظرة أعمق على كيفية تناسب LC مع عمليات نشر أجهزة الإرسال والاستقبال عالية الكثافة-، راجع المقارنة بينLC مقابل MTP/MPO للألياف{0}}عالية الكثافة.

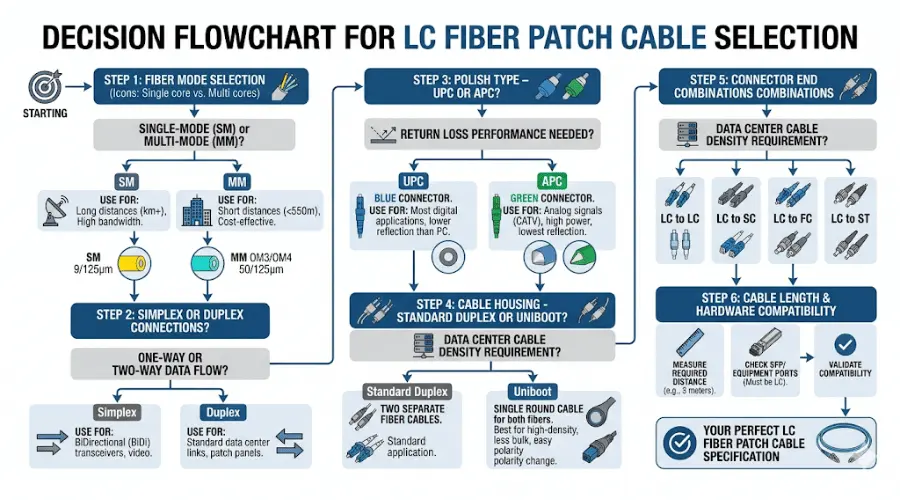

كيفية اختيار كابل تصحيح LC المناسب: خطوة بخطوة-بواسطة-المنهج المدرج

إن اختيار منتج LC المناسب ليس أمرًا معقدًا، ولكنه يتطلب التحقق من العديد من المواصفات بالترتيب الصحيح. فيما يلي العملية التي تتجنب أخطاء الطلب الأكثر شيوعًا.

الخطوة 1: تحديد وضع الألياف أولاً - وليس الموصل

قبل أي شيء آخر، تأكد مما إذا كان الرابط الخاص بك يتطلب وضعًا واحدًا أم أليافًا متعددة الأوضاع. تحقق من ورقة بيانات جهاز الإرسال والاستقبال، ومواصفات منفذ التبديل، ومصنع الألياف الموجود. يمكن أن يكون موصل LC إما وضعًا فرديًا أو متعدد الأوضاع - ولا يخبرك شكل الموصل بأي شيء عن الألياف الموجودة بداخله.

أحد الأخطاء التي نراها بشكل متكرر في عمليات الشراء: يقوم شخص ما بطلب "كابلات تصحيح LC" استنادًا إلى الموصل وحده، دون التحقق من وضع الألياف. يصل الكبل، وينقر موصل LC داخل المحول بشكل جيد - لكن الارتباط يفشل أو يظهر خسارة مفرطة لأن نوع الألياف لا يتطابق مع البصريات. يعد توافق الموصل وتوافق الألياف فحصين منفصلين.

الخطوة 2: قم بتأكيد الإرسال البسيط أو المزدوج

تستخدم معظم وصلات جهاز الإرسال والاستقبال SFP القياسية كبلات LC مزدوجة. ولكن إذا كان تصميمك يستخدم بصريات BiDi (ثنائية الاتجاه) أو تطبيق ألياف -مفرد محدد، فقد تحتاج إلى اتصال مفرد. تحقق من واجهة المنفذ بجهازك - لا تفترض الاتجاه المزدوج بشكل افتراضي دون التحقق.

الخطوة 3: اختر طلاء الموصل

بالنسبة لغالبية تطبيقات إيثرنت الخاصة بمراكز البيانات والمؤسسات، يعد طلاء UPC أمرًا قياسيًا. إذا كنت تعمل في PON، أو CATV، أو بيئة اتصالات لمسافات طويلة-، فقد تكون هناك حاجة إلى APC. يساعد ترميز الألوان: يشير الحذاء الأزرق عادةً إلى وضع UPC الفردي، ويشير الحذاء الأخضر إلى APC. عادةً ما تحتوي الموصلات متعددة الأوضاع على حذاء باللون البيج (OM1) أو مائي (OM3/OM4). تحقق من تلميع المحول الخاص بك - سيؤدي خلط UPC وAPC إلى إتلاف الحلقات.

الخطوة 4: اتخاذ قرار بشأن Standard Dual أو Uniboot

إذا كنت تقوم بتصحيح أقل من 24 منفذًا في حامل منخفض الكثافة-، فإن الكابلات المزدوجة القياسية تكون بسيطة وفعالة من حيث التكلفة-. إذا كنت تعمل في خزانة كثيفة - 48، أو 96، أو أكثر من منافذ LC -، فإن كابلات uniboot تقلل بشكل كبير من ازدحام الكابلات. خذ بعين الاعتبار نظام التشغيل uniboot خاصةً عندما تكون إدارة تدفق الهواء أو تتبع الكابلات أو تغييرات القطبية المتكررة من الأولويات.

الخطوة 5: التحقق من مجموعات نهاية الموصل

ليس كل رابط هو LC-إلى-LC. تحقق من طرفي مسار الارتباط. في البيئات المختلطة، قد يكون أحد الطرفين هو LC (في منفذ SFP للمحول) بينما يكون الطرف الآخر هو SC أو FC أو ST (في لوحة توصيل قديمة أو جهاز قديم). حبال التصحيح الهجين مثلكابلات SC إلى LCالتعامل مع هذه التحولات دون محولات إضافية.

الخطوة 6: التحقق من طول الكابل وتقييم السترة

قم بقياس مسار التوجيه الفعلي - وليس مسافة الخط المستقيم-. حساب حلقات الخدمة، وتشغيل الكابلات الرأسية، وتحديد موضع لوحة التصحيح. بالنسبة للمساحات المكتملة-، تأكد من أن غلاف الكابل يلبي متطلبات قانون مكافحة الحرائق المحلي (OFNP أو LSZH، حسب الولاية القضائية). يؤدي طول الكابل الزائد إلى خلق مشكلات إدارية في الرفوف الكثيفة؛ الطول غير الكافي يخلق ضغطًا على الموصلات.

قبل-طلب-قائمة التحقق

قبل الانتهاء من شراء أي كبل تصحيح LC، تأكد من هذه العناصر الستة:

• وضع الألياف: الوضع الفردي (OS2) أو الوضع المتعدد (OM3/OM4/OM5)؟
• بناء الكابل: بسيط أم مزدوج؟
• طلاء الموصل: UPC أو APC؟ (وهل يتطابق مع المحول من كلا الطرفين؟)
• أنواع الموصلات على كلا الطرفين: LC-LC، LC-SC، أو مجموعة أخرى؟
• طول الكابل: هل يتم قياسه على طول مسار التوجيه الفعلي؟
• توافق جهاز الإرسال والاستقبال والأجهزة: هل تتطابق مواصفات سلك التصحيح مع ورقة بيانات البصريات؟

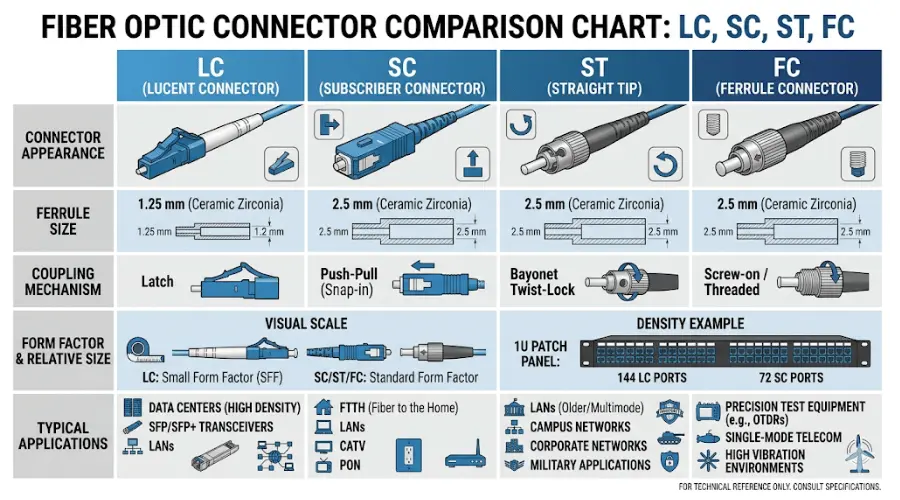

LC vs SC، ST، وFC: مقارنة عملية

فهم كيفية مقارنة LC بالمشتركات الأخرىأنواع موصلات الألياف الضوئيةيساعدك على تحديد متى يكون LC هو الاختيار الصحيح ومتى قد يكون التنسيق الآخر أكثر ملاءمة.

جدول المقارنة

ما هو الفرق بين موصلات LC وSC؟

الفرق الأكثر أهمية هو الحجم المادي. يستخدم LC حلقة 1.25 مم، بينما يستخدم SC حلقة 2.5 مم. وهذا يعني أن LC يدعم تقريبًا ضعف كثافة المنفذ في نفس مساحة اللوحة. يعمل كلا الموصلين مع الألياف أحادية الوضع ومتعددة الأوضاع، وكلاهما يستخدم تصميم اقتران الدفع والسحب-. في عمليات النشر الجديدة حيث تكون الأجهزة المستندة إلى SFP- قياسية، يكون LC دائمًا هو الموصل الذي ستحتاج إليه. يظل SC شائعًا في التركيبات الحالية واتصالات FTTH ONT والبيئات التي تم فيها إنشاء البنية التحتية حول محولات SC.

متى يجب عليك استخدام ST أو FC بدلاً من LC؟

تستخدم موصلات ST قارنة قفل ملتوية-توجد غالبًا في بيئات LAN القديمة بالحرم الجامعي، والمنشآت الحكومية، وبعض التطبيقات الصناعية. تستخدم موصلات FC أداة التوصيل الملولبة لتوفير اتصالات آمنة{2}}مقاومة للاهتزاز وتظهر بشكل أساسي في إعدادات الاختبار والقياس أو معدات الاتصالات القديمة. بالنسبة لمشروعات الكابلات الهيكلية الجديدة، يعد LC هو الخيار الأكثر عملية في الغالبية العظمى من الحالات - ولكن إذا كان جهازك الحالي يعرض منافذ ST أو FC، فستحتاج إما إلى أسلاك توصيل متطابقة أو كابلات LC- إلى- مختلطة من ST/FC.

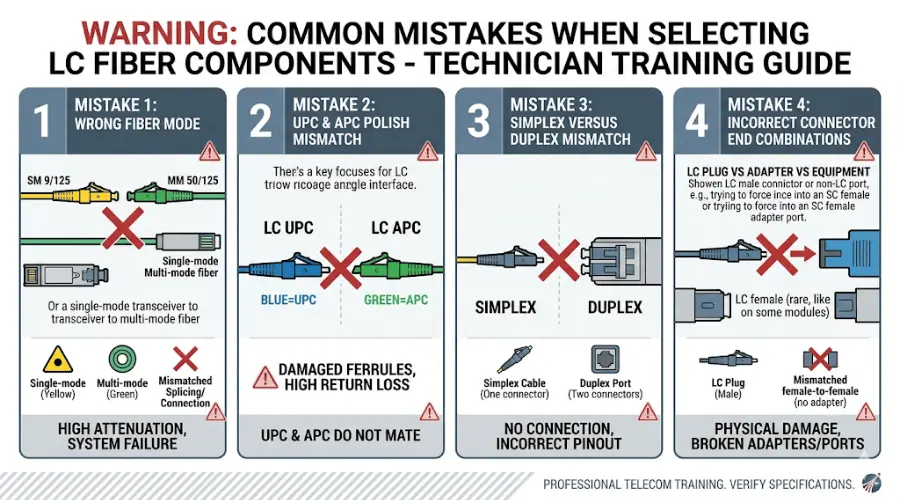

الأخطاء الشائعة عند اختيار مكونات الألياف LC

طلب الموصل الصحيح ولكن وضع الألياف الخاطئ

هذا هو خطأ الشراء الأكثر شيوعًا الذي نواجهه. يتزاوج موصل LC فعليًا مع المحول بغض النظر عما إذا كانت الألياف الداخلية ذات وضع فردي أو متعدد الأوضاع. يبدو الاتصال صحيحًا، ولكن الارتباط إما يفشل تمامًا أو يظهر توهينًا زائدًا. تأكد دائمًا من وضع الألياف بشكل مستقل عن نوع الموصل.

عدم تطابق الأنواع البولندية

يؤدي إدخال موصل APC-مصقول في محول UPC (أو العكس) إلى إتلاف وجهي نهاية الحلقة. تؤدي فجوة الهواء الناتجة عن الزوايا غير المتطابقة إلى خسارة عالية في الارتداد وربما خدش دائم. إذا كنت تعمل في بيئة تمزج بين اتصالات UPC وAPC - الشائعة في توزيع الاتصالات -، قم بتسمية المحولات بوضوح وتدريب موظفي التثبيت على نظام التمهيد المرمز بالألوان -.

تجاهل متطلبات Simplex مقابل دوبلكس

لن يتناسب كبل LC المزدوج فعليًا مع لوحة محول LC ​​البسيط، وسيترك الكبل البسيط نصف جهاز الإرسال والاستقبال المزدوج غير متصل. يبدو هذا واضحًا، ولكنه يحدث عندما يتم الطلب من قائمة المنتجات بدلاً من مواصفات الارتباط التي تم التحقق منها.

على افتراض أن جميع منتجات LC قابلة للتبديل

موصل LC ليس قابسًا عالميًا. وضع الألياف، النوع المصقول، بناء الكابل (البسيط/المزدوج/uniboot)، درجة الألياف (OM3 مقابل OM4، على سبيل المثال)، ويجب أن يتطابق تصنيف غلاف الكابل مع تصميم الرابط. تحقق من مواصفات وحدة الإرسال والاستقبال ولوحة المحول ومصنع الألياف الموجود قبل افتراض التوافق.

الاختيار على أساس السعر وحده

إن الكابل ذو التكلفة المنخفضة-الذي يصل بدرجة ألياف خاطئة، أو سطح نهاية حلقة لم يتم اختباره، أو الغلاف الذي لا يتوافق مع تصنيف مقاومة الحريق للمبنى الخاص بك يؤدي إلى زيادة النفقات في إعادة العمل ووقت التوقف عن العمل مقارنة بفارق التكلفة الذي تم توفيره. قم بتقييم الملاءمة أولاً - ثم قارن الأسعار بين الخيارات المؤهلة.

الأسئلة المتداولة حول موصلات الألياف LC

ما الذي يعنيه LC في الألياف الضوئية؟

LC لتقف على موصل لوسنت. تم تطوير التصميم بواسطة Lucent Technologies وتم توحيده بموجب TIA-604-10 (FOCIS-10). تتميز بحلقة من السيراميك مقاس 1.25 ملم وآلية مزلاج للدفع والسحب.

هل يتم استخدام موصل LC للألياف أحادية الوضع أو متعددة الأوضاع؟

كلاهما. LC هو تنسيق موصل، وليس مواصفات الألياف. يمكنك الحصول على كابلات التصحيح LC في الوضع الفردي (OS2)، وفي الدرجات متعددة الأوضاع بما في ذلك OM1، OM2، OM3، OM4، وOM5. يتم تحديد وضع الألياف عن طريق الكابل والبصريات، وليس عن طريق شكل الموصل. راجع المقارنة التفصيلية بين الوضع الفردي والألياف متعددة الأوضاع للمزيد.

لماذا تستخدم معظم أجهزة الإرسال والاستقبال SFP موصلات LC؟

تم تصميم وحدات SFP وفقًا لمفهوم عامل الشكل الصغير - وحلقة LC المدمجة مقاس 1.25 مم مما يجعلها مطابقة طبيعية. تسمح واجهة LC المزدوجة بفصل ألياف TX وRX في مساحة صغيرة بما يكفي لدعم كثافة المنافذ العالية على المحولات وأجهزة التوجيه. وهذا ما جعل LC هو المعيار الفعلي لاتصالات أجهزة الإرسال والاستقبال SFP وSFP+ وSFP28 عبر الصناعة.

ما هو كبل Uniboot LC، ومتى يجب أن أستخدمه؟

يجمع كابل Uniboot LC بين كلا الألياف المزدوجة في غلاف دائري واحد مع صندوق موصل موحد، بدلاً من الساقين المنفصلتين في كابل مزدوج قياسي. استخدم كابلات uniboot عندما تكون كثافة التصحيح عالية، أو تكون مساحة توجيه الكابل محدودة، أو عندما تحتاج إلى القدرة على عكس القطبية عند الموصل دون استبدال الكابل. في سيناريوهات تصحيح LC- ذات الكثافة العالية - 48 والمنافذ وما فوق لكل لوحة -، يكون توفير المساحة كبيرًا.

هل يمكنني توصيل كابل التصحيح LC بمنفذ SC؟

ليس مباشرة. تتميز موصلات LC وSC بأحجام وأبعاد مختلفة للحلقة. لتوصيل الاثنين، استخدم سلك تصحيح LC-إلى-SC مختلط، أو قم بتثبيت لوحة محول LC-SC مختلطة. تأكد من تطابق وضع الألياف ونوع الطلاء على كلا الجانبين.

ما هو الفرق بين UPC وAPC على موصل LC؟

UPC (الاتصال الجسدي الفائق) له وجه نهائي مسطح ومنحني قليلاً. يحتوي APC (الاتصال الجسدي المائل) على زاوية 8-درجة تعمل على توجيه الضوء المنعكس بعيدًا عن قلب الألياف، مما يؤدي إلى ارتفاع قيم فقدان الإرجاع. يعد UPC معيارًا لمعظم تطبيقات البيانات والمؤسسات. يُفضل APC في أنظمة PON وCATV والأنظمة التناظرية حيث يمكن أن يؤدي الانعكاس الخلفي إلى انخفاض جودة الإشارة. راجع دليل UPC vs APC الخاص بنا للحصول على مقارنات فنية مفصلة.

كيف يمكنني تنظيف موصل LC؟

استخدم أداة تنظيف الألياف الضوئية المصممة للحلقات مقاس 1.25 مم - إما باستخدام قلم تنظيف-بنقرة واحدة أو مناديل خالية من الوبر-مع كحول الأيزوبروبيل. فحص الطويق باستخدام مجهر الألياف قبل وبعد التنظيف. تعد الحلقات المتسخة أو المخدوشة أحد الأسباب الأكثر شيوعًا لفقد الإدراج غير المتوقع في الحقل. للتعرف على ممارسات الصيانة العامة، راجع إرشادات صيانة وتنظيف الألياف الضوئية.

الخلاصة: اتخاذ القرار الصحيح بشأن موصل LC

يعد موصل الألياف LC هو الواجهة القياسية لمعظم عمليات تصحيح الألياف الضوئية الحديثة - وذلك لسبب وجيه. تدعم الحلقة المضغوطة التي يبلغ قطرها 1.25 مم كثافة المنافذ العالية، كما أن مزلاج الدفع والسحب-عملي للفنيين الميدانيين، كما أن اعتماده عالميًا من قبل الشركات المصنعة لأجهزة الإرسال والاستقبال المعتمدة على SFP-يعني أنه جزء من كل عملية نشر جديدة للشبكة تقريبًا.

لكن "LC" وحدها ليست مواصفات كاملة. يعتمد منتج LC المناسب لمشروعك على الحصول على ستة أشياء صحيحة: وضع الألياف، والإنشاء البسيط أو المزدوج، وتلميع الموصل، ومجموعات أطراف الموصل، وطول الكابل، وتوافق الأجهزة. إذا تخطيت أيًا من عمليات التحقق هذه، فإنك تخاطر بكابل يتصل فعليًا ولكنه يفشل بصريًا.
