ابدأ بالبصريات. إذا كان الرابط يستخدم 40G SR4، أو 100G SR4، أو 100G PSM4، فإن أسلاك التصحيح MPO تكون جزءًا من التصميم. إذا كان يستخدم LR4، أو DR، أو FR، أو CWDM4، أو أي بصري آخر -LC مزدوج، فإن سلك تصحيح MPO هو المسار الخاطئ. بعد ذلك، يصبح التحديد أكثر بساطة: اختر نوع الألياف المناسب وعدد الألياف وتنسيق الكابل والقطبية وجنس الموصل ودرجة الخسارة والطول.
الكثير من الارتباك حول MPO يأتي من خلط عدة قرارات معًا. يقوم الأشخاص بمقارنة OM3 وOM4 قبل التأكد من الواجهة. يتحدثون عن النوع A والنوع B قبل التحقق مما إذا كان الرابط يظل MPO من النهاية إلى النهاية. إنهم ينظرون إلى صفحات المنتج قبل النظر إلى جهاز الإرسال والاستقبال. ولهذا السبب يتبع هذا الدليل ترتيبًا ثابتًا. تؤدي كل خطوة إلى إزالة الخيارات الخاطئة أولاً، ثم تضييق الخيارات الصحيحة.
| نوع الرابط | نمط الموصل النموذجي | نوع الألياف المعتاد | اتجاه الحبل التصحيح |
|---|---|---|---|
| 40 جرام 4 ريال | MPO | المتعدد | عادةً ما يكون سلك التصحيح MPO |
| 100 جرام 4 ريال | MPO | المتعدد | عادةً ما يكون سلك التصحيح MPO |
| 100 جرام PSM4 | MPO | وضع -مفرد | عادةً ما يكون سلك التصحيح MPO |
| 100 جرام LR4 / DR / FR / CWDM4 | دوبلكس إل سي | وضع -مفرد | ليست مهمة سلك تصحيح MPO |

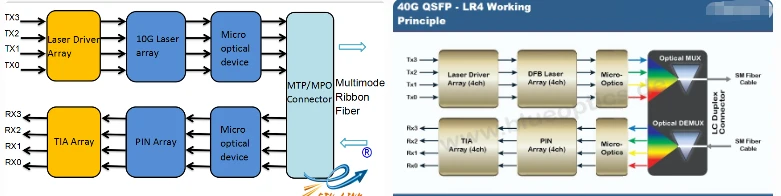

الخطوة 1: تحقق من البصريات قبل فحص الكابل
البصري هو الذي يقرر سلك التصحيح، وليس العكس. قد يبدو هذا أمرًا أساسيًا، ولكن هذا هو المكان الذي تبدأ فيه العديد من الأوامر الخاطئة.
بالنسبة للروابط 40 جيجا و100 جيجا، يكون التقسيم الأول سهلاً. SR4 وPSM4 يؤديان نحو MPO. LR4، DR، FR، وCWDM4 لا تفعل ذلك. بمجرد أن يصبح ذلك واضحًا، فإن جزءًا كبيرًا من كتالوج الكابلات يتوقف عن الأهمية. ليست هناك حاجة لمقارنة أسلاك التصحيح MPO للارتباط المبني على بصريات LC المزدوجة.
وهذا أيضًا يمنع المقالة من التحول إلى دليل ألياف عام. لا يتعلق الموضوع هنا بكل الكابلات المستخدمة في الشبكات-عالية السرعة. إنه جزء من كابلات 40G/100G حيث تنتمي بالفعل أسلاك التصحيح MPO. للحصول على خلفية أوسع حول مكان تركيب مجموعات MPO في أنظمة الألياف المنظمة، راجعحيث يتم استخدام وصلات ألياف MPO بشكل أساسي.

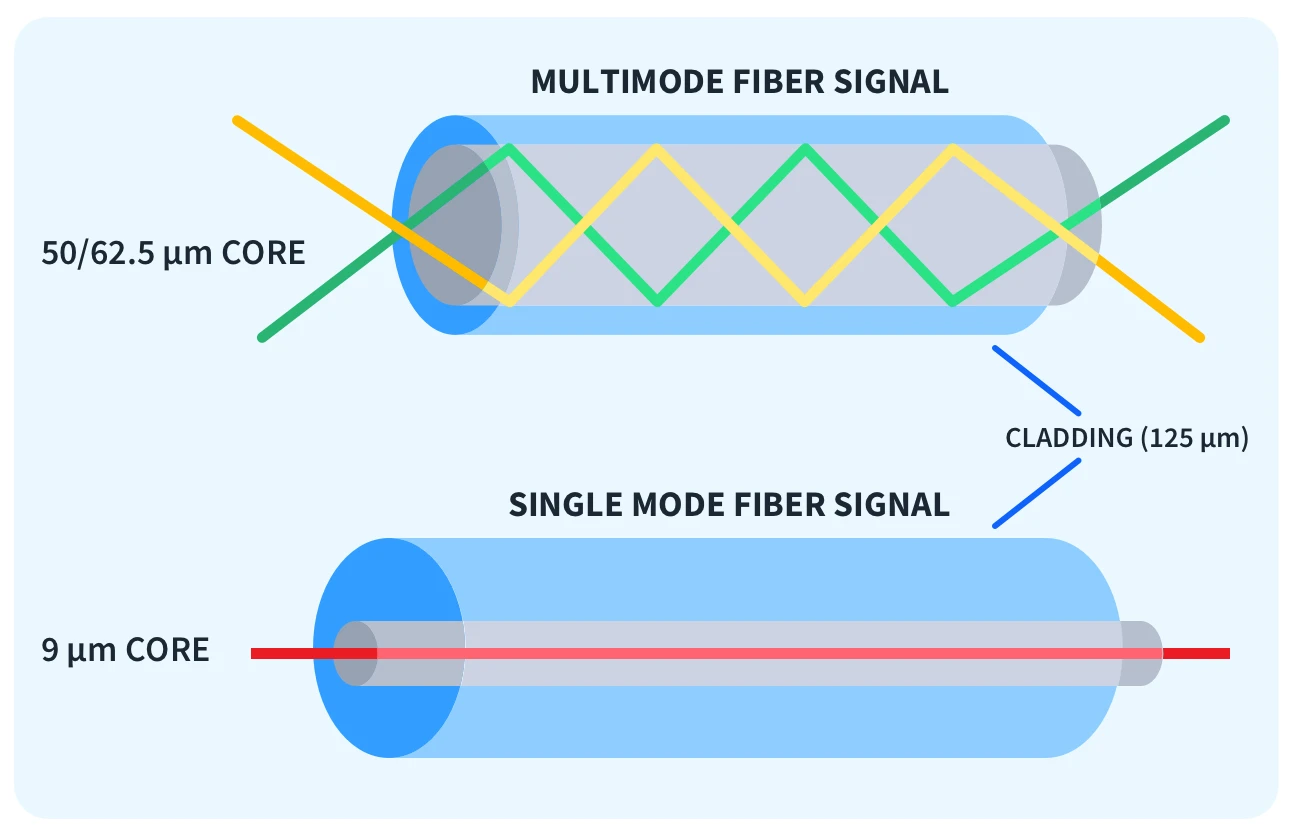

الخطوة 2: اختر الوضع المتعدد أو الوضع الفردي-.
بعد التأكد من أن الرابط يستخدم بالفعل MPO، فإن السؤال التالي هو نوع الألياف.
بالنسبة إلى 40G SR4 و100G SR4، يكون الاختيار الطبيعي هو الألياف متعددة الأوضاع. في معظم المشاريع، يعني ذلك OM3 أو OM4. لا يزال OM3 يعمل لفترات أقصر وميزانيات أكثر صرامة. عادةً ما يكون OM4 هو الخيار الأكثر أمانًا للبنيات الجديدة لأنه يوفر هامش وصول أكبر ومساحة أكبر قليلاً للتنفس في ميزانية الخسارة. بعبارات واضحة، يترك OM4 مجالًا أقل للندم لاحقًا.
100G PSM4 يغير الوضع. ولا يزال يستخدم اتصال MPO، ولكن الوسائط عبارة عن ألياف ذات وضع واحد-، وليست متعددة الأوضاع. ولهذا السبب من الخطورة التوقف عند عبارة "MPO تعني الوضع المتعدد". غالبا ما يحدث ذلك، ولكن ليس دائما.
يوجد OM5، لكنه نادرًا ما يكون المرشح الأول في مهمة التصحيح العادية 40G/100G. في عمليات النشر الحقيقية، تكون حالات الفشل الأكثر شيوعًا أبسط بكثير: واجهة خاطئة، أو قطبية خاطئة، أو جنس خاطئ، أو اختيار اختراق خاطئ. هذه الأخطاء أكثر شيوعًا من اختيار OM3 عندما يكون OM5 ممكنًا من الناحية النظرية.
للحصول على مقارنة أعمق بين الدرجات متعددة الأوضاع، راجعOM1، OM2، OM3، OM4، وOM5.
الخطوة 3: في العديد من روابط SR4، لا يزال 12 ليفًا هو الخيار الافتراضي
يعد هذا أحد الأسئلة العملية الأكثر فائدة في الموضوع بأكمله: ما عدد الألياف المتضمنة عادةً؟
بالنسبة للعديد من روابط 40G SR4 و100G SR4، لا يزال السوق يدور حول تصحيح نمط MPO-12. ولهذا السبب تستمر أسلاك التصحيح المكونة من 12 ليفًا في الظهور في المشاريع الحقيقية حتى عندما يعتمد نموذج الإشارة نفسه على ثمانية ألياف نشطة. يرتبط تنسيق الرابط الفعلي وممرات المرور المباشرة، لكنهما ليسا نفس الشيء.
وهذا مهم لأن العديد من المقالات تظل على المستوى النظري ولا تربطها أبدًا بقرار المنتج الفعلي. من الناحية العملية، إذا كانت المهمة عبارة عن رابط SR4 متعدد الأوضاع-قصير المدى بين الخزانات أو مناطق التصحيح أو صفوف الحامل،سلك التصحيح OM4 MTP/MPO ذو 12 نواةغالبًا ما تكون نقطة البداية الأكثر طبيعية.
هذا لا يعني أن كل وصلة MPO 40G/100G تستخدم نفس عدد الألياف بالضبط. وهذا يعني أنه في حين لم يتم تقديم طوبولوجيا خاصة بعد، فإن MPO-12 لا يزال حيث تبدأ العديد من التصميمات الصالحة.
الخطوة 4: تعرف على الفرق بين سلك التصحيح والصندوق وكابل الاختراق
هذا هو المكان الذي تصبح فيه العديد من الصفحات موحلة. إنهم يستخدمون كبل MPO، وجذع MPO، وصلة MPO، وكابل الاختراق بالتبادل تقريبًا. وهذا يجعل القارئ أكثر حيرة، وليس أقل.
عادةً ما يكون سلك التصحيح MPO هو قطعة الاتصال الأقصر المستخدمة بين المنافذ أو اللوحات أو أشرطة الكاسيت أو نقاط الاتصال القريبة. كابل قناة الاتصال هو الجزء الأساسي الأطول-المنتهي مسبقًا والمستخدم لتوصيل أجزاء أكبر من نظام الكابلات. يأخذ الكبل المنفصل اتصال MPO-متعدد الألياف ويقوم بتهويته إلى أرجل مزدوجة مثل LC. هذه ليست ثلاثة أسماء لنفس الشيء. إنهم يحلون ثلاث مشاكل مختلفة.
هذا التمييز مهم لأن بعض وصلات 40G/100G تظل MPO من طرف إلى آخر، في حين أن البعض الآخر لا يفعل ذلك. إذا كان المسار هو MPO الأصلي إلى MPO الأصلي، فعادةً ما يكون العبور المستقيم هو الإجابة النظيفة. إذا كان التصميم يحتاج إلى تقسيم الارتباط المتوازي إلى مسارات مزدوجة، فإن كابل الفصل هو الأداة المناسبة.
بالنسبة لسيناريوهات الاختراق، أ8- سلك تصحيح الاختراق MTP- إلى LCهي نقطة مرجعية أفضل بكثير من صفحة وصلة MPO القياسية.
| نوع الكابل | الوظيفة الرئيسية | الاستخدام النموذجي |
|---|---|---|
| سلك تصحيح MPO | معدات قصيرة أو اتصال لوحة | منفذ MPO إلى منفذ MPO، كاسيت للتبديل، لوحة إلى لوحة |
| كابل صندوق MPO | العمود الفقري أو التشغيل الأطول-المنتهي مسبقًا | الكابلات المنظمة بين المناطق أو الخزانات |
| كابل الاختراق MPO | يتم إخراج المروحة من-الألياف المتعددة إلى الأرجل المزدوجة | الارتباط الموازي مقسم إلى اتصالات LC |
الخطوة 5: احصل على القطبية مباشرة قبل الحديث عن السعر
يؤدي الإعداد الخاطئ للقطبية إلى إهدار وقت أطول بكثير مما يوفره كابل أرخص قليلاً على الإطلاق.

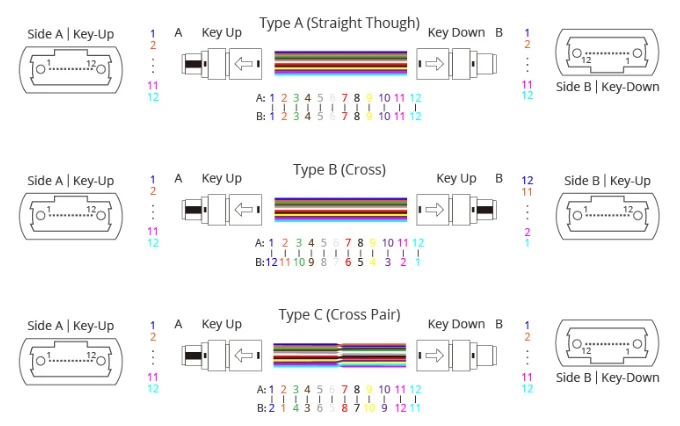

النوع A، والنوع B، والنوع C هي طرق قطبية مختلفة، وليست اختلافات عرضية. يعتمد الاختيار الصحيح على القناة بأكملها: أجهزة الإرسال والاستقبال والصناديق والأشرطة والألواح وطريقة إرسال خريطة الممرات لاستقبال الممرات.
يعد النوع B شائعًا في البيئات الضوئية-المتوازية، لذا يتم التعامل معه غالبًا كإجابة مختصرة. هذا الاختصار يسبب مشاكل. إذا تم إنشاء القناة الحالية حول طريقة أخرى، فإن إسقاط سلك التصحيح من النوع B لا يبسط أي شيء. إنه يخلق فقط عدم تطابق سيظهر لاحقًا كرابط ميت أو سجل تصحيح مربك.
القاعدة الآمنة بسيطة: قم بمطابقة القطبية مع المسار الكامل، وليس مع العادة. إذا كان تصميم القناة لا يزال غير واضح، توقف عند هذا الحد وتأكد منه قبل طلب أي شيء.

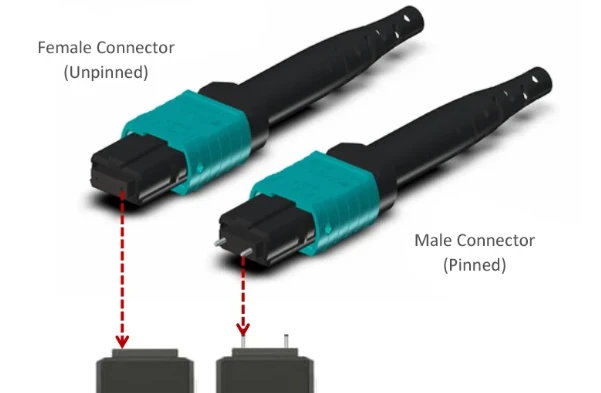

الخطوة 6: تأكيد جنس الموصل
القطبية وحدها لا تنهي المهمة. جنس الموصل مهم أيضًا.
في أنظمة MPO، تكون الواجهة الجانبية لجهاز الإرسال والاستقبال-مذكرة عادةً. عادة ما يكون سلك التصحيح الذي يتم توصيله مباشرة بهذا المنفذ أنثى أو غير مثبت. من السهل التغاضي عن هذا لأن العديد من قوائم المنتجات تركز على نوع الألياف وطولها أولاً، بينما يتم دفع أسلوب التزاوج إلى الطباعة الصغيرة.
ولهذا السبب أيضًا قد تبدو الطلبات الخاطئة معقولة تمامًا حتى وصول الكابل. يبدو كل شيء متوافقًا حتى يصبح جانب التزاوج خاطئًا. ثم تتوقف المهمة بأكملها لأنه تم افتراض تفاصيل أساسية واحدة بدلاً من التحقق منها.
أسهل طريقة لتجنب هذه المشكلة هي التحقق من القطبية والجنس في نفس الوقت. إذا كان أحدها لا يزال غير واضح، فإن المواصفات لا تزال غير مكتملة.
الخطوة 7: اختر درجة الخسارة والسترة والطول للمسار الحقيقي
بمجرد صحة الواجهة ونوع الألياف وعدد الألياف والتنسيق والقطبية والجنس، تصبح المجموعة الأخيرة من القرارات أسهل بكثير.
تكون التجميعات منخفضة الخسارة- ذات أهمية أكبر عندما تحتوي القناة بالفعل على عدة نقاط تزاوج أو هامش بصري محدود. في مسار التصحيح القصير والبسيط، قد تكون تجميعات الدرجات القياسية- كافية. في المسار الأكثر كثافة والذي يحتوي على عدد أكبر من الموصلات وقدر أقل من التسامح مع الخسارة الإضافية، تكون خيارات الخسارة المنخفضة- أكثر منطقية.
يجب أن يتبع اختيار السترة البيئة. في مساحات مراكز البيانات الداخلية النظيفة، عادةً ما تكون التجميعات الداخلية القياسية-المصنفة مناسبة تمامًا. ليست هناك حاجة إلى المبالغة في تعقيد المسار المحمي من خلال البناء الخاطئ. من ناحية أخرى، إذا كان مسار التثبيت يتطلب متطلبات تصنيف أكثر صرامة أو المزيد من الضغط البدني، فإن اختيار السترة يستحق اهتمامًا أكبر.
يجب اختيار الطول للمسار الحقيقي، وليس لورقة الأسعار. القصير جدًا يخلق إجهادًا. يؤدي الطول جدًا إلى إنشاء حلقات وانحناءات أكثر إحكامًا وتوجيهًا فوضويًا. أفضل طول لسلك التصحيح هو الذي يناسب المسار بشكل نظيف ويترك الخدمة المعقولة بطيئة دون خلق فوضى في الكابلات خلف اللوحة.
الخطوة 8: لا تتجاهل التفتيش والتحقق
لا يزال من الممكن أن يتصرف سلك التصحيح الصحيح تقنيًا كسلك سيئ إذا كان الوجه النهائي متسخًا أو لم يتم التحقق من الارتباط المثبت مطلقًا.
ولهذا السبب ينتمي الفحص والتنظيف والتحقق الأساسي إلى هذا الموضوع. لا يحتاج هذا إلى أن يتحول إلى دليل اختبار طويل. النقطة أبسط من ذلك. بعد اختيار سلك تصحيح MPO الصحيح، لا يزال الرابط بحاجة إلى موصلات نظيفة وقطبية صحيحة وخسارة إدخال مقبولة.
بالنسبة للمشكلات الميدانية بعد التثبيت، راجعالمشاكل الشائعة في شبكات الألياف الضوئية. للحصول على تصحيح مباشر لسير عمل-فحص السلك، راجعكيفية اختبار سلك تصحيح الألياف الضوئية.

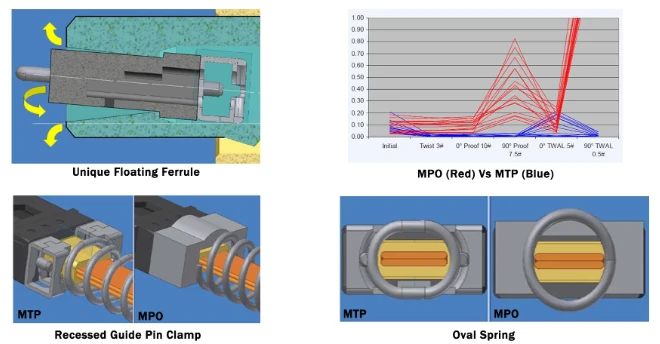

MTP مقابل MPO: حيث يهم وأين لا يهم
MPO هو تنسيق الموصل العام. MTP عبارة عن موصل نمط MPO-أداء أعلى مع تفاوتات أكثر وتحسينات موجهة نحو الأداء-.
يكون هذا الاختلاف مهمًا عندما تحتاج المهمة إلى تحكم أكثر صرامة في فقدان الإدراج-أو إمكانية تكرار أفضل أو أداء أكثر استقرارًا خلال دورات التزاوج المتكررة. لا يغير القرار الأول في هذه العملية. لا يزال القرار الأول هو ما إذا كان الارتباط يستخدم MPO على الإطلاق.
لذلك يظل الترتيب كما هو: قم أولاً بتأكيد العناصر البصرية والواجهة، ثم حدد ما إذا كان تجميع MPO القياسي كافيًا أو ما إذا كان حل درجة MTP- أكثر منطقية.
الأخطاء الشائعة التي تسبب طلبات سلك التصحيح MPO الخاطئة
- بدءًا من صفحة الكابل بدلاً من مواصفات جهاز الإرسال والاستقبال.
- بافتراض أن كل رابط 100 جيجا يستخدم MPO.
- خلط أسلاك التصحيح والجذوع والكابلات الجانبية.
- اختيار النوع B لأنه "شائع" دون التحقق من القناة الكاملة.
- تجاهل جنس الموصل حتى يتم شحن الطلب بالفعل.
- اختيار الطول عن طريق التخمين بدلاً من مسار التوجيه الحقيقي.
- التعامل مع التفتيش والتنظيف كأمر اختياري.
قائمة مرجعية للاختيار السريع
- تحقق من العائلة البصرية أولاً.
- تأكد ما إذا كان المنفذ MPO أو LC مزدوج.
- اختر الوضع المتعدد أو الوضع الفردي-استنادًا إلى الصورة البصرية.
- بالنسبة للعديد من روابط SR4، ابدأ من MPO-12.
- قرر ما إذا كان الارتباط سيبقى MPO أو يحتاج إلى انقطاع.
- تطابق القطبية مع القناة الكاملة.
- تأكد من جنس الموصل على جانبي التزاوج.
- اختر درجة الخسارة والسترة والطول للمسار الحقيقي.
- الفحص والتحقق بعد التثبيت.
التعليمات
س: هل تستخدم جميع روابط 100G أسلاك تصحيح MPO؟
ج: لا. 100G SR4 و100G PSM4 هي حالات MPO شائعة. تستخدم العديد من البصريات 100G الأخرى تقنية LC المزدوجة بدلاً من ذلك.
س: ما الذي يتم استخدامه عادةً لرابط 100G SR4؟
ج: في العديد من روابط مراكز البيانات -قصيرة المدى، تكون نقطة البداية عبارة عن سلك تصحيح MPO/MTP متعدد الأوضاع مكون من 12 ليفًا، وغالبًا ما يكون OM4.
س: هل OM4 أفضل من OM3 للروابط القصيرة 40G/100G؟
ج: بالنسبة للعديد من البنيات الجديدة، نعم. يوفر OM4 مساحة أكبر وعادةً ما يكون الخيار الأكثر أمانًا على المدى الطويل-. لا يزال OM3 يعمل في روابط أقصر وأكثر حساسية للتكلفة-.
س: هل تستخدم جميع روابط MPO 40G/100G النوع B؟
ج: لا. النوع B شائع، لكنه ليس عالميًا. تعتمد القطبية الصحيحة على تصميم القناة الكاملة.
س: متى يجب استخدام كابل الاختراق؟
ج: استخدم الاختراق عندما يحتاج الارتباط إلى الانقسام إلى أرجل مزدوجة أو الاتصال بمسار-خارج المروحة. استخدم وصلة MPO مستقيمة عندما يظل الرابط MPO من النهاية إلى النهاية.
س: ما هو الفرق العملي بين MPO وMTP؟
ج: MPO هو التنسيق العام. MTP هو موصل نمط MPO-عالي الأداء. لا يتغير ترتيب التحديد: قم أولاً بتأكيد الواجهة، ثم اختر درجة الموصل.
