في عمليات نشر FTTH، يعود الاختيار بين موصل الألياف الضوئية السريع والربط الاندماجي إلى المكان الذي تنتهي فيه في الشبكة، وعدد القطرات التي يحتاج طاقمك إلى تنشيطها يوميًا، وما إذا كان هذا المفصل سيبقى في الداخل أو سيخبز في إغلاق جوي للخمسة عشر عامًا القادمة. تقوم الموصلات السريعة بإدخال الفني وإخراجه من مقر المشترك في أقل من دقيقة لكل إنهاء. يُنتج الربط الاندماجي رابطة زجاجية دائمة-إلى-زجاجية لا يمكن أن يزعجها أي شيء أقل من المحراث الخلفي. ينتهي الأمر بمعظم المشغلين باستخدام كليهما - ولكن معرفة مكان رسم هذا الخط بالضبط هو ما يفصل بين عملية الطرح النظيفة والمربحة وتلك التي تولد لفات الشاحنات لسنوات.
ما هو الموصل السريع في FTTH؟

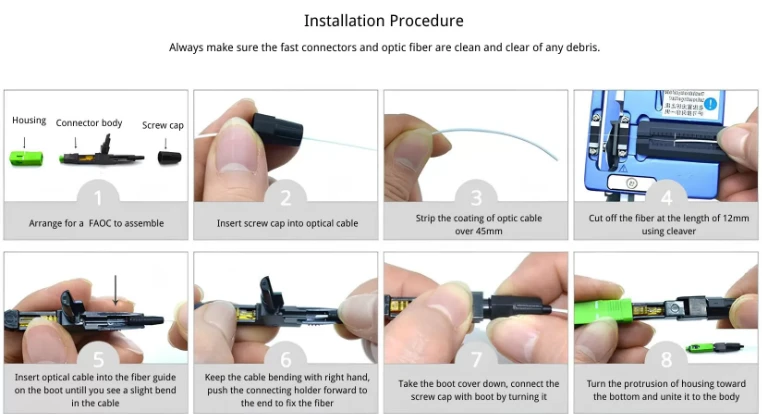

الموصل السريع - يُسمى أيضًا بالموصل الميداني-الموصل القابل للتثبيت أو موصل الربط الميكانيكي - عبارة عن-جهاز إنهاء مصقول مسبقًا مزود بقاعدة ألياف قصيرة وحلقة سيراميك مثبتة بالفعل داخل الهيكل. يقوم الفني بتجريد كابل الإسقاط الوارد وشقه، ثم يقوم بإدخال الألياف العارية في آلية محاذاة الأخدود V-، ويقفلها على كعب المصنع. يقوم المؤشر-الجل المطابق بسد فجوة الهواء المجهرية بين طرفي الألياف، مما يحافظ على انعكاس فريسنل وفقدان الإدراج ضمن المواصفات.
تستغرق العملية برمتها ما يقرب من 30 إلى 60 ثانية بمجرد أن يضبط الفني الإيقاع. لا كهرباء ولا وصلة ولا فرن يتقلص بالحرارة. أالألياف البصرية موصل سريع SCمع طلاء UPC يقيس عادة حوالي 0.2 ديسيبل من فقدان الإدراج وخسارة العودة فوق 50 ديسيبل. يدفع متغير APC خسارة الإرجاع إلى ما يتجاوز 60 ديسيبل - وهذا التمييز مهم أكثر مما تسمح به معظم أوراق المواصفات، لأن بنيات PON حساسة للانعكاس - الخلفي عند جهاز استقبال OLT. في خبرتنا في توفير الموصلات إلى مشاريع GPON وXGS-PON، فإن SC/APC هو ما يصل إليه المثبتون افتراضيًا عند طرف المشترك. يظهر UPC في الغالب في نقطة-إلى-نقطة انقطاع Ethernet أو عمليات التثبيت القديمة حيث تم إنشاء البنية الأساسية الحالية حول محولات UPC.
بالنسبة للأطقم التي تتعامل مع -تنشيط الميل الأخير-عالي الحجم - من المباني السكنية ومباني الحرم الجامعي وشبكة FTTH الريفية حيث تكلف عملية نقل الشاحنة نفسها أكثر من الموصل - الموصلات السريعة التي تنقل عنق الزجاجة من المعدات إلى إنتاجية العمالة الخالصة.
كيف يعمل الربط الاندماجي ولماذا لا يزال يمتلك العمود الفقري
يربط الربط بشكل دائم طرفي الألياف العارية عن طريق صهرهما معًا في قوس كهربائي. ينتج الساطور الدقيق وجهًا نهائيًا مسطحًا، وتقوم محركات محاذاة جهاز الربط بإحضار القلبين إلى تسجيل أقل من - ميكرون قبل اشتعال القوس. والنتيجة هي مسار زجاجي مستمر مع فقدان الإدراج بشكل روتيني أقل من 0.05 ديسيبل وخسارة العودة تتجاوز 60 ديسيبل.
مستوى الأداء هذا ليس قريبًا مما يمكن لأي طريقة ميكانيكية تقديمه باستمرار. في الخطوط الرئيسية، وكابلات التغذية، وقطاعات التوصيل حيث يتجمع كل عُشر ديسيبل عبر العشرات من نقاط الوصل، فإن الربط الاندماجي هو الخيار الجاد الوحيد. يكون المفصل نفسه قويًا ماديًا - بمجرد حمايته بواسطة غلاف منكمش بالحرارة- داخل إغلاق محكم، وتتعامل لصقة الانصهار مع الرطوبة والتدوير الحراري والاهتزاز دون تدهور.
النفقات العامة حقيقية، رغم ذلك. تتراوح تكلفة جهاز الربط-الأساسي للربط والساطور-عالي الدقة ومجموعة أدوات الإعداد معًا من بضعة آلاف إلى ما يزيد عن عشرة آلاف دولار. تستغرق كل وصلة من دقيقتين إلى أربع دقائق بما في ذلك الإعداد والحماية، وتحتاج أداة الربط إلى بطارية مشحونة أو طاقة تيار متردد. تحتاج أيضًا إلى سطح نظيف وثابت للعمل على - وهو غير متوفر دائمًا على عمود أو في فتحة يدوية ضيقة.
الأداء البصري: أين تكون الفجوة مهمة وأين لا تكون كذلك
تصطف معظم مقالات المقارنة مع أرقام فقدان الإدراج جنبًا إلى جنب وتتوقف عند هذا الحد. الواقع أكثر طبقات.
يصل الربط الاندماجي باستمرار إلى أقل من 0.05 ديسيبل لكل مفصل؛ غالبًا ما تصل المعدات التي تتم صيانتها جيدًا إلى 0.02 ديسيبل في الوضع الفردي. تتراوح الموصلات السريعة بين 0.2 و0.3 ديسيبل في ظل ظروف المجال العادية. عند انخفاض مشترك واحد بنقطة انتهاء واحدة أو نقطتين، فإن هذا الاختلاف - حوالي 0.15 إلى 0.25 ديسيبل - لا يهدد أبدًا الامتثال لميزانية الارتباط. تسمح GPON Class B+ بما يصل إلى 28 ديسيبل من إجمالي فقدان المسار بين OLT وONT. عادةً ما يمثل كابل التوصيل السكني جزءًا صغيرًا من هذه الميزانية، لذا فإن مساهمة الموصل تكون ضمن الهامش.
خسارة العودة هي حيث يكون اختيار نوع الموصل أكثر أهمية من طريقة الإنهاء.SC APC موصلات سريعةتحقيق خسارة عودة أعلى من 60 ديسيبل، وهو ما يكفي لـ GPON وXGS-PON. تعد متغيرات UPC حوالي 50 ديسيبل - جيدة للبيانات-فقط Ethernet، ولكنها مشكلة محتملة إذا كان هناك تراكب CATV تناظري (RF عبر Glass) على نفس الألياف. يعد هذا أحد أكثر أخطاء تحديد المصادر شيوعًا التي نراها: يلتقط أحد المثبتين موصلات UPC لأنها أرخص لكل صندوق، ثم يفشل في إرجاع-خسارة أثناء اختبار القبول على شبكة تحمل الفيديو. إذا كانت شبكتك تستخدم أي شكل من أشكال PON، فاختر APC افتراضيًا وتجنب رد الاتصال.
ويظهر الفصل الأكبر بين الأداء مع مرور الوقت، وليس في اليوم الأول. لصق الدمج عبارة عن زجاج منصهر بالزجاج - بدون هلام أو مشبك أو أجزاء متحركة. يعتمد الموصل السريع على هلام مطابق للمؤشر- والذي يمكن أن يتحلل ببطء خلال سنوات من التدوير الحراري، وآلية الأخدود V- التي قد تتحرك تحت الاهتزاز المتكرر. داخل منزل المشترك أو صندوق إنهاء الألياف المختوم، يكون هذا التدهور في حده الأدنى. في حالة الإغلاق الهوائي المكشوف أو خزانة الشارع غير المدفأة، يحمل الربط الاندماجي ميزة موثوقية قابلة للقياس على مدى فترة خدمة تتراوح من خمس - إلى -عشرة- سنوات.
التكلفة: أربع طبقات، وليس رقمًا واحدًا
إن مقارنة سعر الوحدة للموصل السريع مقابل التكلفة الاستهلاكية لوصلة الدمج يفتقد معظم الصورة. تتم المقارنة الحقيقية من خلال أربع طبقات: المعدات الرأسمالية، والمواد الاستهلاكية، ووقت العمل، والصيانة-على المدى الطويل.
تحتاج الموصلات السريعة إلى رأس مال صفر تقريبًا. ساطور، ومزيل تعرية، ومناديل مبللة بالكحول، وصندوق موصلات - المجموعة بأكملها يمكن وضعها في حقيبة الحزام. يكلف كل موصل تكلفة أكبر لكل وحدة مقارنة بجلبة الوصلة المنكمشة بالحرارة-، ولكن وقت العمل لكل إنهاء أقل بشكل كبير. في -إنشاءات FTTH السكنية ذات الحجم الكبير حيث يقوم الفني بتنشيط 15 إلى 25 قطرة يوميًا، يؤدي توفير العمالة إلى إغراق التكلفة الاستهلاكية المرتفعة. لقد رأينا مديري المشاريع يخفضون الجداول الزمنية للتنشيط بنسبة 30 إلى 40 بالمائة ببساطة عن طريق تحويل إنهاء إسقاط المشترك من لصق التوصيل الضفيري إلى الموصل السريع - ليس لأن الموصل أفضل من حيث القيمة المطلقة، ولكن لأنه يزيل إعداد جهاز الربط وإدارة الدرج وتبعية الطاقة من الميل الأخير.
الربط الانصهار يقلب الاقتصاد. تعتبر التكلفة الأولية للمعدات كبيرة، ولكن التكلفة المستهلكة لكل-وصلة لا تذكر. بالنسبة للمشغلين الذين يقومون بربط مئات الألياف في مكتب مركزي، أو مركز توزيع، أو منطقة إغلاق لصق، تنخفض التكلفة لكل وصلة إلى أقل بكثير من منطقة الموصل السريع-. لا يتطلب كل مفصل أيضًا أي متابعة-- ولا إعادة-إنهاء، ولا استبدال هلام، ولا تنظيف.
على مدار دورة حياة الشبكة التي تبلغ-عشر سنوات، عادةً ما يتفوق الربط المدمج في قطاعات العمود الفقري والتوزيع على إجمالي تكلفة الملكية. عادةً ما تفوز الموصلات السريعة في الوصول إلى المقاطع وإسقاطها. يستخدم المشغلون الذين يديرون أضيق المشاريع كلاً من - وهم مدروسون بشأن الطريقة التي سيتم بها التنفيذ.
مطابقة الطريقة مع شريحة الشبكة
هذا هو المكان الذي تنهار فيه النصائح العامة. إن عبارة "استخدام الموصلات السريعة للقطرات والدمج للعمود الفقري" صحيحة كتقريب أولي، لكن القرارات الحقيقية تحدث عند الحدود.

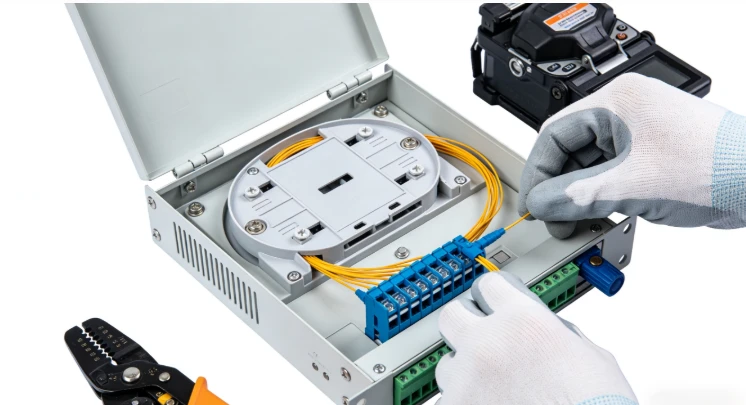

تعتبر الموصلات السريعة هي الاختيار الواضح لإنهاء المشتركين الداخليين. يقوم الفني بتجريد كابل الإسقاط، وينتهي، ويوصله بمنفذ ONT أو مقبس الحائط، ويؤكد الضوء باستخدام VFL، وينتقل إلى الوحدة التالية. لا توجد أداة ربط لتفريغها، ولا توجد صينية توصيل لتوجيهها، ولا حاجة إلى طاقة. في إنشاءات MDU حيث يتم نشر عشرات الوحدات في زيارة واحدة، تتضاعف سرعة كل وحدة-في ضغط المخطط الزمني الجاد للمشروع. نوصي عادةً بالموصلات السريعة لأي نقطة انتهاء تكون في الداخل، ومحمية من الطقس، وحيث قد يختلف مستوى مهارة المثبت -، وهو ما يصف بصراحة معظم أعمال المشتركين-.
الربط الانصهار ينتمي إلى نقاط التجميع. لصق الإغلاق حيث تندلع كابلات التغذية للتوزيع والخزائن حيثأسلاك التوصيل المصنوعة من الألياف الضوئيةقم بتوصيل مخرجات الفاصل بألواح التصحيح، ومن المتوقع أن يبقى أي مفصل خارجي بدون صيانة لسنوات. يتم تبرير ارتفاع تكلفة العمالة لكل-وصلة من خلال الأداء الدائم المقاوم للعوامل الجوية.
المنطقة الرمادية هي التوزيع -إلى-إسقاط الانتقال - النقطة التي يترك فيها الكبل خزانة الشارع أو محطة مدخل المبنى ويمتد إلى المشترك. إذا كانت نقطة النهاية هذه مغلقة داخل حاوية مناسبة وتم قطع الكابل مسبقًا-إلى الطول، فسيعمل الموصل السريع. إذا كان صنبورًا هوائيًا، أو قاعدة مكشوفة، أو موقعًا معروفًا بدرجات حرارة قصوى، فإن الربط بالدمج هو الرهان الأكثر أمانًا. لدينا عملاء في الشرق الأوسط و-الصحراء الكبرى بإفريقيا يبلغون عن تدهور أسرع-من المتوقع في الموصلات السريعة المعرضة لدرجات حرارة محيطة عالية ومستمرة - وليس فشلًا كارثيًا، ولكن زحف خسارة كافٍ لتحفيز زيارات الصيانة. في تلك البيئات، يتم تقليل إجمالي عدد الوصلات من خلالما قبل-التجمعات المتصلةغالبًا ما يكون أكثر ذكاءً من مناقشة الموصل مقابل الوصلة عند كل نقطة إنهاء فردية.
تعد عملية الاستعادة في حالات الطوارئ سيناريو آخر حيث تكتسب الموصلات السريعة مكانتها. عندما ينقطع الكابل وتحتاج الخدمة إلى العودة في غضون ساعات، يمكن للفني استعادة الاتصال بالموصلات السريعة على الفور، ثم جدولة لصق دمج دائم لنافذة الصيانة التالية. يُعد هذا النهج المرحلي - الرابط السريع الآن، ولصق الدمج لاحقًا - ممارسة قياسية بين موفري الخدمة الذين يتتبعون متوسط الوقت اللازم للإصلاح.
عامل المهارة الذي لا تظهره أوراق المواصفات
يتطلب التثبيت السريع للموصل معالجة الألياف الأساسية بشريط -، نظيف، ملتصق بالطول، مثبت في جسم الموصل. يحقق معظم الفنيين نتائج مقبولة بعد بضع ساعات من التدريب العملي-. وضع الفشل الأكثر شيوعًا هو الانقسام السيئ أو التلوث على وجه نهاية الألياف، وكلاهما يظهر على الفور عند فحص VFL. عندما يفشل الإنهاء السريع للموصل، يكون الإصلاح واضحًا ومباشرًا: اسحب الألياف للخارج، وأعد -شقها، وأعد -إدراجها.
الربط الانصهار يطلب المزيد. يحتاج الفني إلى إعداد الألياف بتفاوتات أكثر صرامة، وتشغيل وصيانة جهاز الربط (بما في ذلك استبدال القطب الكهربائي ومعايرته)، وإدارة صواني الوصل داخل العبوات دون انتهاك نصف قطر الانحناء، وقراءة تقدير فقدان جهاز الربط للقبض على الوصلات السيئة قبل إغلاقها. التدريب يستغرق أياما؛ الكفاءة الحقيقية تبني على مدى أسابيع من العمل الميداني. في الأسواق التي تندر فيها أدوات الربط المدربة - والتي تشمل أجزاء من أمريكا اللاتينية وأفريقيا جنوب الصحراء الكبرى- وجنوب شرق آسيا -، يمكن أن يؤدي اختناق العمالة الماهرة- إلى تقييد سرعة النشر أكثر من توافر المعدات.
وهذا عامل حقيقي في تخطيط المشروع، وليس حاشية سفلية. إذا كان الجدول الزمني للنشر الخاص بك يعتمد على تنشيط 500 مشترك شهريًا وكان لديك فقط جهازي توصيل مدربين ضمن فريق العمل، فإن دفع كل إنهاء من خلال الدمج يمثل مشكلة جدولة. تتيح لك الموصلات السريعة في نهاية المشترك نشر طاقم أكبر وأقل تخصصًا للميل الأخير بينما تركز أدوات الربط على العمل الذي يتطلب في الواقع مهاراتهم - في عمليات الإغلاق والخزائن والمفاصل الأساسية.
المتانة: الراحة الداخلية مقابل العقوبة الخارجية
إن لصق الاندماج المحمي داخل إغلاق محكم يكون في الأساس محصنًا ضد التدهور البيئي. لا يتآكل الرابط الزجاجي أو يمتص الرطوبة أو ينجرف بصريًا. تشير البيانات الميدانية الواردة من شركات الاتصالات الكبرى باستمرار إلى أن معدلات فشل لصق الدمج تقل عن 0.1% على مدار فترة -عشر سنوات.
تصمد الموصلات السريعة بشكل جيد في الداخل وفي العبوات الخارجية المحمية. داخل مقر المشترك، أو منفذ حائط مغلق، أو صندوق طرفي محكم الإغلاق، يواجه الموصل الحد الأدنى من الضغط ويمكن أن يستمر طوال فترة الخدمة الكاملة للشبكة. تظهر المخاطر في المواضع الخارجية المكشوفة -، والإغلاقات الهوائية، والركائز غير المدفأة، والجدائل-مغلفات الصنابير المثبتة - حيث يتجمد الفهرس-واجهات الجل المطابقة-دورة الذوبان وقد يشهد مشبك الأخدود V-اهتزازًا ناتجًا عن الرياح-. لقد أدت التركيبات الهلامية المحسنة والأغلفة محكمة الغلق إلى تضييق هذه الفجوة على مدى السنوات القليلة الماضية، ولكن القاعدة العامة لا تزال قائمة: إذا كانت نقطة النهاية في الهواء الطلق وغير محكمة الغلق، فيجب دمجها.
الموصل السريع مقابل الربط الانصهار: مقارنة المواصفات
| المعلمة | موصل سريع (SC) | لصق الانصهار |
|---|---|---|
| فقدان الإدراج النموذجي | 0.2 ديسيبل (UPC) / 0.3 ديسيبل (APC) | < 0.05 dB |
| خسارة العودة | >50 ديسيبل (UPC) /> 60 ديسيبل (APC) | >60 ديسيبل |
| وقت التثبيت | 30-60 ثانية | 2-4 دقائق |
| المعدات المطلوبة | المتعرية، الساطور، مناديل | جهاز الربط، الساطور، مصدر الطاقة |
| تكلفة رأس المال | الحد الأدنى (أقل من 200 دولار للمجموعة الكاملة) | $3,000–$15,000+ |
| قابل لإعادة-الإنهاء | نعم | لا (دائم) |
| أفضل ملاءمة | قطرات داخلية، تفعيل MDU، استعادة الطوارئ | العمود الفقري، الإغلاقات، المفاصل الدائمة الخارجية |
| صيانة طويلة-المدى | قد تحتاج إلى التفتيش في البيئات القاسية | الصيانة-مجانية |
بالنسبة للمشغلين الذين يقومون ببناء البنية التحتية FTTH أو توسيعها، فإن القرار ليس هو الطريقة التي سيتم اختيارها - بل هو المكان الذي تنتمي إليه كل طريقة في الشبكة. يؤدي الحصول على هذه الحدود بشكل صحيح إلى إبقاء الأداء البصري ثابتًا، وتكاليف التثبيت تحت السيطرة، وتقليل مشكلات الصيانة إلى الحد الأدنى. سواء كنت مصادرموصلات الألياف الضوئيةللطرح أو التحديد على نطاق واسع-.أسلاك التوصيل المصنوعة لإنهاء علبة لصقفي خزانة التوزيع، المكون الصحيح في كل طبقة هو ما يفصل الشبكة التي تجتاز اختبار القبول عن الشبكة التي تظل موثوقة في العام العاشر.
الأسئلة المتداولة
س: هل يمكن للموصل السريع اجتياز اختبار القبول على جهاز إسقاط FTTH داخلي؟
ج: نعم، بشكل روتيني. إن الموصل السريع SC/APC المثبت بشكل صحيح بقياس 0.3 ديسيبل أو أقل وخسارة الإرجاع التي تزيد عن 60 ديسيبل سوف يجتاز معايير قبول GPON القياسية. المفتاح هو جودة القطع ونظافة الألياف - معظم حالات فشل المجال ترجع إلى وجه نهائي ملوث أو شق بزاوية، وليس الموصل نفسه. إذا كان الفنيون لديك يقومون بفحص كل إنهاء باستخدام VFL قبل إغلاق المهمة، فإن معدلات النجاح التي تزيد عن 95% في المحاولة الأولى تكون واقعية.
س: متى تفوق مخاطر الإنهاء توفير العمالة للموصلات السريعة؟
ج: عندما تكون نقطة النهاية في الهواء الطلق، وغير مغلقة، ومن المتوقع أن تستمر لأكثر من خمس سنوات دون زيارة صيانة. في هذا السيناريو، يتم استهلاك العمالة التي توفرها في التثبيت الأولي بواسطة لفة الشاحنة -لإعادة إنهاء الموصل الذي انحرف عن المواصفات بسبب تدهور الهلام أو التحول الميكانيكي. بالنسبة للمفاصل الدائمة الخارجية، تفضل الرياضيات الربط الاندماجي حتى لو استغرق وقتًا أطول في اليوم الأول.
س: لماذا يتم تعيين معظم مثبتات PON افتراضيًا على SC/APC بدلاً من UPC عند نهاية المشترك؟
ج: انعكاس خلفي-. يستخدم GPON وXGS-PON أطوال موجية مشتركة في اتجاه المصب على شجرة مقسمة سلبية، ويمكن أن يتداخل الضوء المنعكس مع جهاز استقبال OLT. توفر الحلقة الزاوية SC/APC خسارة إرجاع أعلى من 60 ديسيبل، مما يحافظ على الانعكاسات أقل بكثير من العتبة التي تسبب أخطاء البت. يعد UPC عند حوالي 50 ديسيبل مناسبًا للارتباطات من نقطة -إلى-نقطة ولكن يمكن أن يسبب مشكلات في طبولوجيا PON - خاصة إذا كان هناك تراكب فيديو RF على نفس الألياف. يعد فرق التكلفة بين الموصلات السريعة APC وUPC صغيرًا بدرجة كافية بحيث يؤدي الإعداد الافتراضي لـ APC إلى إزالة وضع فشل الحقل الشائع مقابل إنفاق إضافي لا يُذكر.
س: هل يستحق شراء جهاز ربط Fusion Splicer لمزود خدمة إنترنت صغير يضم أقل من 1000 مشترك؟
ج: يعتمد على المكان الذي يوجد فيه طلب الربط الخاص بك. إذا كان معظم عملك عبارة عن تنشيط المشترك (إنهاء الإنهاء)، فإن الموصلات السريعة تتعامل مع ذلك بشكل اقتصادي أكثر. ولكن إذا كنت تقوم أيضًا ببناء مسارات صندوق السيارة الخاصة بك، أو الحفاظ على إغلاق الوصلات، أو إنهاء الوصلات في خزانات التوزيع، فإن جهاز الربط متوسط المدى-يدفع تكاليفه في غضون عام أو عامين من خلال تكلفة أقل لكل-وصلة وجودة وصلة دائمة. يتمثل الأسلوب الشائع للمشغلين الصغار في الاستعانة بمصادر خارجية لربط العمود الفقري للمقاول والاحتفاظ بالموصلات السريعة في المنزل-لعمل المشترك - وبهذه الطريقة لا تدفع تكلفة رأس مال الربط حتى يبررها حجم أعمالك.
س: ما هو خطأ التثبيت الأكثر شيوعًا مع الموصلات السريعة؟
ج: طول الانقسام غير متناسق. يحتوي كل طراز موصل سريع على طول محدد من الألياف العارية - عادةً ما يتراوح بين 10 و15 ملم حسب الشركة المصنعة. إذا كان الشق قصيرًا جدًا، فلن تصل الألياف إلى كعب المصنع وستحصل على فجوة هوائية تزيد من فقدان الإدخال. إذا كانت طويلة جدًا، فإن الألياف تضغط بشدة على كعب القدم، مما قد يؤدي إلى تقطيع الوجه النهائي وزيادة فقدان الإرجاع. الحل بسيط: استخدم مقياس الطول الذي يأتي مع الموصل، ولا تنظر إليه، وتحقق دائمًا باستخدام VFL قبل إغلاق المهمة.
