تحليل التمايز لإطارات توزيع الألياف الضوئية، والصناديق الطرفية، وصناديق التوزيع، وإطارات ODF
وتتمتع هذه الأربعة بخصائص متشابهة، تنعكس بشكل رئيسي في وظائفها الأساسية:
1. التثبيت والحماية
بعد دمج كابل الألياف الضوئية مع كابل الذيل، يمكنه إصلاح الغلاف الخارجي للكابل ميكانيكيًا، وتثبيت حماية السلك الأرضي، وتجميع الأطراف والألياف للحماية لضمان عدم تلف الكابل والقلب.
2. وظيفة التخصيص
أدخل الموصل الموجود على الكابل الخلفي في المحول لتحقيق اتصال المسار البصري مع الموصل البصري الموجود على الجانب الآخر من المحول. يحتاج المحول والموصل إلى تلبية متطلبات التوصيل والفصل المرنة، ويجب أن يتمتع المسار البصري بالقدرة على التعديل والاختبار بحرية.
3. وظيفة اللحام
يمكنها دمج الألياف الضوئية في كابل الألياف الضوئية مع كابل الذيل، ولف وتخزين الألياف الضوئية الزائدة، وحماية وصلة الدمج.
4. وظيفة التخزين
يمكنها استيعاب العديد من الكابلات الضوئية المتصلة بشكل متقاطع بين الرفوف، مما يضمن إمكانية تخزين الكابلات بطريقة منظمة ومرتبة. يجب تصميم الجزء الداخلي لإطار توزيع الألياف الضوئية بمساحة كافية وطرق معقولة، بحيث يمكن توجيه خطوط كابلات الألياف الضوئية بوضوح وتعديلها بسهولة وتلبية الحد الأدنى من متطلبات نصف قطر الانحناء.
تكمن خصائص التمايز بين الأربعة بشكل أساسي في بيئات التطبيق المختلفة الخاصة بهم:

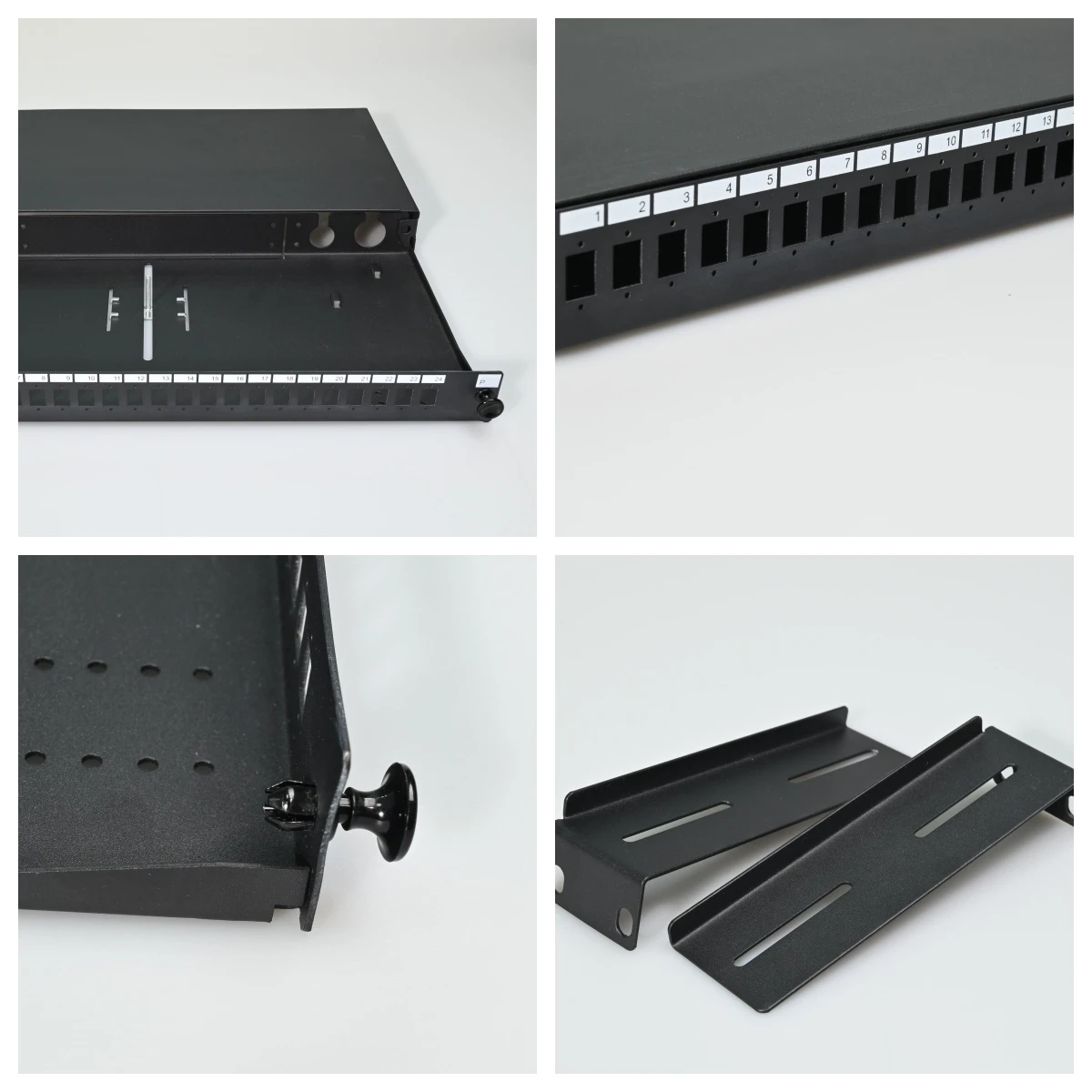

1. إطار توزيع الألياف الضوئية
يستخدم بشكل أساسي لتوصيل الكابلات الضوئية العمودية والأفقية، وهو في الغالب عبارة عن حامل مقاس 19 بوصة بارتفاع 1U. عادة ما يكون عدد المنافذ في إطار توزيع الألياف الضوئية 24 أو 48. توفر وظيفة كابلات عالمية نسبيًا، ومناسبة لاحتياجات الوصول إلى الألياف الضوئية في سيناريوهات مختلفة مثل مراكز البيانات ومحطات الاتصالات الأساسية.
2. صندوق المحطة الطرفية
توفر بشكل رئيسي الربط الانصهار للألياف الضوئية، والربط الانصهار للألياف الضوئية والألياف الذيلية، ووظيفة تسليم الموصلات الضوئية. يتم استخدامه عادةً في المواقف التي يحتاج فيها الكابل البصري إلى الانقسام إلى ألياف فردية، مثل نقطة وصول الألياف من جانب المستخدم في مشاريع FTTH. يتم وضعه غالبًا في نهاية كابل ضوئي أفقي باعتباره أقرب مقبس-متصل بالمعدات الطرفية، بحد أقصى 8 أو 12 منفذًا لسهولة التركيب على الحائط أو سطح المكتب
3. صندوق توزيع الألياف
وهي مجهزة داخليًا بأطراف كابلات الألياف الضوئية ووحدات حماية الاندماج ومحولات الألياف الضوئية، ويتم استخدامها لتوصيل كابلات العمود الفقري والتوزيع في الهواء الطلق أو في الممرات أو في الداخل. عادةً ما يكون عدد المنافذ 24 أو 48، وهو موجود بشكل شائع في شبكات FTTH وهو عبارة عن صندوق صغير شائع في الممرات. مع الأخذ في الاعتبار الحاجة إلى سهولة التركيب والتشغيل والصيانة، يمكن تخصيص صناديق الألياف الضوئية من حيث الحجم والوظيفة وفقًا لسيناريوهات التطبيق المختلفة ومتطلبات الشبكة.
4. إطار توزيع ODF
تتضمن رفوف ODF عادةً وحدات اتصال الألياف الضوئية ووحدات التوزيع والموصلات وفتحات الإدارة، والتي تُستخدم لتوزيع الكابلات الضوئية وتوصيلها وإدارتها. تم تصميم إطار توزيع ODF خصيصًا لغرف اتصالات الألياف الضوئية، مع مجموعة واسعة من المنافذ (12-1440 مركزًا)، وهو مناسب لسيناريوهات كابلات الألياف الضوئية واسعة النطاق مثل مراكز البيانات ومحطات الاتصالات الأساسية وأنظمة الكابلات المتكاملة.
على العموم،تُستخدم إطارات توزيع الألياف الضوئية بشكل أساسي لتوصيل وإدارة الكابلات الضوئية، مما يوفر وظائف كابلات عالمية نسبيًا؛ تركز الصناديق الطرفية بشكل أكبر على تقسيم الكابلات الضوئية ودمج الألياف الضوئية، وهي مناسبة لنقاط وصول محددة؛ تُستخدم صناديق توزيع الألياف بشكل أساسي في تفرع وتوزيع وإدارة كابلات التوزيع الضوئية، والتي توجد عادةً في شبكات FTTH؛ تركز إطارات توزيع ODF بشكل أكبر على توزيع الإشارات الضوئية وتوصيلها وتقاطعها، مع اتصالات عالية الكثافة- وإمكانيات إدارة الألياف الدقيقة.
وهي في الأساس أقواس للمقرنات، ولا تشارك بشكل مباشر في عملية نقل البيانات، ولكنها توفر الدعم اللازم لمواقع مختلفة وفقًا لسيناريوهات التطبيق المحددة ومتطلبات تكوين المنفذ. وباعتبارها عنصرًا رئيسيًا في البنية التحتية لاتصالات الألياف الضوئية، فإنها تلعب دورًا لا يمكن الاستغناء عنه في ضمان استقرار الشبكة، وتحسين كفاءة النقل، وتلبية احتياجات التطبيقات المتنوعة.
