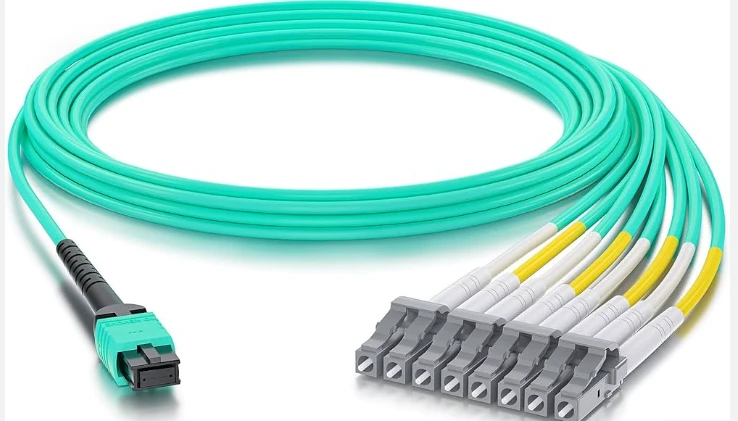

سلك التصحيح 8-SC الأساسي إلى MTP/MPO عبارة عن مجموعة كابلات فرعية تنتهي بموصل ألياف واحد متعدد -MTP/MPO على أحد الطرفين وأربعة موصلات SC مزدوجة على الطرف الآخر، تحمل ثمانية ألياف بصرية عبر غلاف واحد. وهي بمثابة جسر مباشر بين البنية الأساسية للبصريات المتوازية عالية الكثافة-والمعدات القديمة التي انتهت صلاحيتها بواسطة SC- - مما يجعلها واحدة من أكثر الأدوات العملية للشبكات غير الجاهزة للنسخ والاستبدال ولكنها لا تزال بحاجة إلى الانتقال إلى 40 جيجا أو 100 جيجا.
إذا كانت منشأتك لا تزال تقوم بتشغيل لوحات التصحيح أو OLTs أو أدوات الاختبار المستندة إلى SC- إلى جانب معدات التحويل QSFP+ الأحدث، فإن هذا الكابل يلغي الحاجة إلى أشرطة وسيطة أو لوحات محول. يتم توصيل طرف واحد مباشرة بمنفذ إرسال واستقبال QSFP+ SR4؛ المراوح الأخرى تصل إلى البنية التحتية المزدوجة SC الموجودة لديك. هذه المباشرة هي ما يجعلها ذات قيمة - وما يجعلها مختلفة عن كابلات MTP-إلى-LC الأكثر شيوعًا والتي تهيمن على معظم كتالوجات مراكز البيانات.

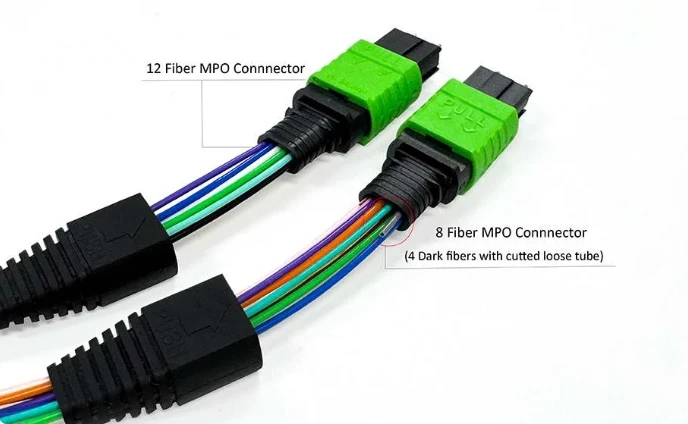

ما أهمية عدد الألياف الثمانية في الكابلات الحديثة؟
لقد تحولت صناعة الألياف الضوئية تدريجيًا من البنية الأساسية-12 إلى البنية الأساسية-8، وذلك لسبب وجيه. يستخدم جهاز الإرسال والاستقبال القياسي QSFP+ أو QSFP28 أربعة مسارات للإرسال وأربعة مسارات للاستقبال - إجمالي ثمانية ألياف. عندما تقوم بنشر كابل قناة MTP مكون من 12 ليفًا لتطبيق QSFP، تظل أربعة ألياف في منتصف الموصل غير مستخدمة. ومن خلال النشر على نطاق واسع مع مئات الوصلات، فإن هذه الألياف الخاملة تضيف إلى استثمار كبير مهدر.
ان8-core SC إلى سلك تصحيح الألياف MTP/MPOيتوافق تمامًا مع الاستخدام الفعلي للألياف للبصريات 40GBASE-SR4 و100GBASE-SR4. كل الألياف تحمل حركة المرور. لا توجد نفايات أو خيوط ميتة تشوش مستنداتك. تتكيف الكابلات الأساسية-8 أيضًا بدقة مع تكوينات منافذ التبديل القياسية - تحتوي معظم الهياكل على عدد منافذ يصل إلى مضاعفات أربعة (16 منفذًا، وبطاقات خط 32 منفذًا)، والتي يتم تعيينها بشكل واضح على موصلات MTP المكونة من 8 ألياف بدون ألياف معزولة.

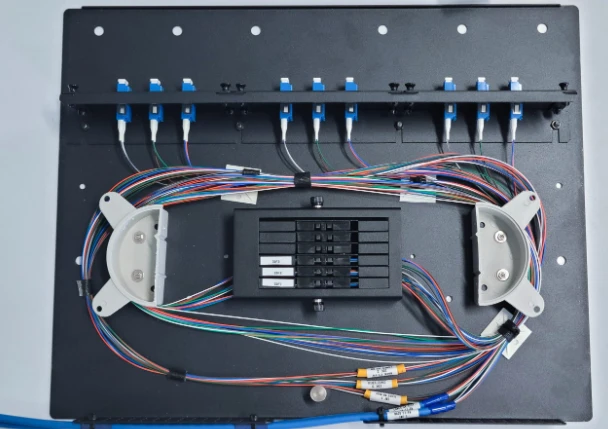

سد شبكات SC القديمة مع البصريات الموازية
هذا هو المكان الذي يحظى فيه سلك الاختراق SC-إلى-MTP/MPO بالاحتفاظ به. سيطرت موصلات SC على كابلات المؤسسات والاتصالات لأكثر من عقدين من الزمن. لا تزال الكثير من شبكات الحرم الجامعي، ورؤوس CATV، والمرافق الحكومية، والمكاتب المركزية الناقلة تحتوي على صف تلو الآخر من لوحات التصحيح SC. إن تبديل كل هذه البنية التحتية بـ LC فقط للوصول إلى سرعات 40G يعد أمرًا مكلفًا ومزعجًا.
بدلاً من ذلك، يتيح لك كابل الاختراق 8-ألياف MTP-إلى SC توصيل منفذ 40G QSFP+ مباشرة بأربعة منافذ SC مزدوجة موجودة. يتعامل كل زوج من أزواج SC مع حارة 10G واحدة، وبالتالي فإن جهاز إرسال واستقبال QSFP+ واحد ينقسم بشكل فعال إلى اتصالات 4×10G عبر مصنع SC الحالي لديك. ينطبق نفس المنطق على أجهزة الإرسال والاستقبال 100G QSFP28 SR4 المقسمة إلى ممرات 4 × 25G. يمكنك الحفاظ على استثمار الكابلات الخاص بك أثناء الوصول إلى كثافة عرض النطاق الترددي للبصريات المتوازية.
هذا ليس سيناريو متخصص. يواجه مشغلو الاتصالات الذين يشغلون البنية التحتية القديمة لـ SONET/SDH على موصلات SC، والحرم الجامعي مع الهياكل الأساسية للمباني المتقادمة -SC، ومرافق البث السلكية بألياف SC لنقل الفيديو، هذا الموقف بالضبط. يمنحهم سلك SC إلى MTP/MPO ذو 8 مراكز مسار ترحيل لا يتطلب ترقية الرافعة الشوكية.
فهم تكوين القطبية لروابط SC-إلى-MTP
تعد القطبية إحدى نقاط الفشل الأكثر شيوعًا في كابلات MTP/MPO، ولا يعد الحصول عليها بشكل صحيح عند اختراق SC أمرًا استثنائيًا. بالنسبة لمجموعة الاختراق القياسية من 8-ألياف SC إلى MTP/MPO، فإن قطبية النوع B (الطريقة B لكل TIA-568) هي الاختيار الافتراضي لتطبيقات جهاز الإرسال والاستقبال QSFP. في التكوين من النوع B، يتم تعيين موضع الألياف 1 في أحد الأطراف إلى موضع الألياف 8 في الطرف الآخر - وهو انعكاس كامل للمصفوفة يضمن محاذاة ألياف الإرسال مع ألياف الاستقبال عبر الرابط.
تعد قطبية النوع A (المستقيم-) أقل شيوعًا في سيناريوهات الاختراق ويتم حجزها عادةً لاتصالات قناة الاتصال -إلى-قناة الاتصال حيث تتعامل أشرطة الكاسيت مع قلب Tx/Rx. النوع C (الزوج-المقلوب) هو تكوين متخصص يستخدم مع تصميمات الكابلات الهيكلية القائمة على الكاسيت- المحددة. ما لم تحدد وثائق البنية الأساسية خلاف ذلك، فإن النوع B هو الاختيار الآمن لتطبيقات الإرسال والاستقبال المباشرة -إلى-SC. إن تأكيد القطبية قبل الطلب يمنع السيناريو المحبط المتمثل في التثبيت النظيف الذي لن يمرر الضوء ببساطة.
الوضع الفردي مقابل الوضع المتعدد: مطابقة نوع الألياف مع مسافة التطبيق
يتوفر سلك التصحيح SC إلى MTP/MPO ذو 8 مراكز في كل من الوضع الفردي (OS2، 9/125μm) والمتغيرات المتعددة (OM3 50/125μm، OM4 50/125μm). يعتمد الاختيار على نوع جهاز الإرسال والاستقبال لديك ومتطلبات الوصول.
بالنسبة للتطبيقات متعددة الأوضاع، تدعم ألياف OM3 40GBASE-SR4 حتى 100 متر و10GBASE-SR حتى 300 متر. يعمل OM4 على توسيع تلك المسافات - 150 متر عند 40G SR4 - ويوفر ما يقرب من ضعف عرض النطاق الترددي المشروط الفعال عند 850 نانومتر (4700 ميجا هرتز · كم مقابل . 2000 ميجا هرتز · كم). إذا كنت تقوم بإنشاء عمليات تشغيل أفقية جديدة داخل مركز بيانات، فإن التكلفة الإضافية لـ OM4 على OM3 تستحق التدقيق في المستقبل-. لإجراء مقارنة أعمق بيندرجات الألياف متعددة الأوضاع من OM1 إلى OM5، يمثل كل جيل خطوة قابلة للقياس في كثافة عرض النطاق الترددي وطول الارتباط المدعوم.
تُعد الألياف أحادية الوضع OS2 هي الاختيار الأمثل لتطبيقات-الوصول الأطول - 100GBASE-PSM4 عبر مسافات تصل إلى 500 متر، أو 40GBASE-PLR4 التي تصل إلى 10 كم. عادةً ما تحتاج عمليات النشر الأساسية للحكومة والحرم الجامعي والتي تمتد عبر مباني متعددة إلى وضع فردي، خاصة عندما يتم تثبيت لوحات التصحيح SC الموجودة في الطرف البعيد في الأصل لتطبيقات الاتصالات طويلة المدى-.
سيناريوهات النشر الرئيسية
ترحيل مركز البيانات من 10 جيجا- إلى 40 جيجا
يمكن للمنشأة التي تقوم بتشغيل أجهزة إرسال واستقبال 10G SFP+ عبر لوحات التصحيح المنتهية SC- ترقية طبقة العمود الفقري إلى 40G QSFP+ دون إعادة-إنهاء لوحة واحدة. يقوم سلك الفصل SC إلى MTP/MPO ذو 8 مراكز بتوصيل منفذ QSFP+ مباشرة بأربعة منافذ SC مزدوجة، يحمل كل منها حارة 10 جيجا بايت. لا يتطلب مسار الترحيل هذا أي تغييرات على الكابلات الأفقية الموجودة.
الربط البيني للمكاتب المركزية للاتصالات
غالبًا ما تحتفظ المكاتب المركزية بإطارات التوزيع الضوئية المعتمدة على SC-والتي كانت في الخدمة لسنوات. يتطلب توصيل معدات DWDM أو ROADM الجديدة مع واجهات MTP/MPO بتلك الإطارات الموجودة وجود انقطاع يتحدث لغتي الموصل. تتعامل المجموعة المكونة من 8 مراكز مع هذا دون وجود علبة وسيطة، مما يوفر وحدة واحدة من مساحة الحامل لكل نقطة اتصال.
البث والنقل السمعي والبصري
تستخدم مرافق البث الاحترافية في كثير من الأحيان ألياف SC لنقل الفيديو غير المضغوط بين الاستوديوهات وغرف التحكم. عند إضافة أجهزة توجيه فيديو قائمة على IP- مع منافذ QSFP، يقوم سلك الفصل SC إلى MTP/MPO بدمج المعدات الجديدة في مصنع الألياف الموجود بشكل نظيف.
بيئات الاختبار والمختبر
غالبًا ما تحتفظ مختبرات اختبار الشبكة بمزيج من أنواع الموصلات عبر أجيال مختلفة من المعدات. يتيح سلك التصحيح 8-SC الأساسي إلى MTP/MPO للمهندسين إمكانية التصحيح بين أدوات الاختبار القديمة باستخدام منافذ SC ومجموعات اختبار الألياف المتعددة الأحدث دون البحث عن محولات.
جودة الموصل واعتبارات فقدان الإدراج
يتم تشديد ميزانيات فقدان الإدراج مع زيادة سرعات الارتباط. عند 40 جيجا و100 جيجا، يؤثر كل عُشر ديسيبل عند كل نقطة اتصال على هامش الارتباط الخاص بك. تحدد موصلات MTP القياسية - عادةً أقل من أو تساوي 0.50 ديسيبل كحد أقصى لخسارة الإدراج لكل زوج متزاوج، في حين أن موصلات MTP النخبة/منخفضة الخسارة - تخفض ذلك إلى أقل من أو يساوي 0.35 ديسيبل (0.15 ديسيبل نموذجيًا). يجب أن تحافظ نهاية الاختراق SC على أقل من أو تساوي 0.30 ديسيبل لكل موصل.
للمطالبة بروابط متعددة-القفزات، حدد موصلات MTP منخفضة الخسارة علىسلك تصحيح الألياف متعدد الأوضاع MTP/MPOالنهاية تستحق القسط. يجب أن يتم شحن كل كابل مع بيانات اختبار فردية - 3D التحقق من قياس التداخل لهندسة الطويق على الأقل. إذا لم يتمكن المورد الخاص بك من تقديم وثائق اختبار لكل-كابل، فهذه علامة حمراء تستحق التحقيق فيها قبل الالتزام بطلب الشراء.
نظافة الموصل مهمة بقدر أهمية درجة الموصل. يمكن لحلقة ملوثة واحدة على موصل MTP مكون من 12-ليفًا أن تضيف 1-2 ديسيبل من الخسارة الزائدة عبر التجميع بأكمله. يجب أن تكون منظفات البكرات المخصصة لـ MTP- معدات قياسية في أي منشأة تستخدم كابلات متعددة الألياف. حفظمحولات الألياف الضوئية MTP/MPOتُعد إزالة الغبار-عند عدم الاستخدام عادة بسيطة تمنع عددًا مذهلاً من مكالمات استكشاف الأخطاء وإصلاحها.
الاختيار بين الكابل المستدير والكابل البيضاوي والشريط العاري
تأتي مجموعة SC إلى MTP/MPO ذات 8 مراكز في ثلاثة خيارات للسترة، ويتعلق الاختيار ببيئة التوجيه الفعلية لديك أكثر من أداء الإشارة.
يعد الكبل المستدير (قطره عادةً 3.0 مم، أو غلاف LSZH أو PVC) هو الخيار الافتراضي لمعظم تطبيقات مراكز البيانات. يتم توجيهه بشكل نظيف من خلال حلقات إدارة الكابلات القياسية والمنظمات الرأسية، ويتعامل تركيبه المتين مع التعامل المتكرر أثناء التحركات والإضافات والتغييرات.
يعمل الكابل البيضاوي (المسطح) بشكل جيد في التركيبات الموجودة تحت الأرضية أو حوامل الكابلات الأفقية الضيقة حيث يكون ارتفاع التراص الرأسي محدودًا. يوفر كابل الشريط العاري أقصى كثافة لمناطق التصحيح ذات الكثافة العالية-عالية- ولكنه يقلل من المتانة الميكانيكية - وهو مناسب بشكل أفضل للتركيبات الدائمة داخل أشرطة الكاسيت أو لوحات التصحيح حيث لن يتم إزعاج الكابل بمجرد توجيهه.
كيفية مقارنتها بكابلات MTP-و-LC Breakout
تكوين الاختراق الأكثر شيوعًا هو MTP إلى LC، وذلك ببساطة لأن LC أصبح الموصل المزدوج السائد في مراكز البيانات الحديثة. فلماذا تصل إلى اختراق SC بدلاً من ذلك؟ التوافق مع البنية التحتية المثبتة هو العامل الحاسم. إذا كانت منشأتك قد تم توحيدها بالفعل على LC، فلا توجد ميزة لاختراق SC. ولكن إذا كانت موصلات SC موجودة في الحائط، أو في لوحة التصحيح، أو على المعدات، فإنإمكانية التشغيل التفاعلي لموصل SC مع أنظمة الألياف المتعددة -MTP/MPOمن خلال تجميع فرعي هو أسرع طريق إلى عرض نطاق ترددي أعلى دون إعادة الكابلات.
تحتفظ موصلات SC أيضًا بمزايا في بعض التطبيقات: توفر الحلقة الأكبر مقاس 2.5 مم مساحة سطح أكبر قليلاً للاتصال الجسدي، ويسهل التعامل معها بالأيدي القفازية في البيئات الصناعية، وتظل الموصل القياسي في معدات FTTH OLT عبر العديد من المناطق.
الأسئلة المتداولة
س: هل يمكنني استخدام سلك SC 8-Core إلى MTP/MPO Patch Cord لاتصالات 100G؟
ج: نعم. يستخدم جهاز الإرسال والاستقبال 100GBASE-SR4 QSFP28 أربعة ممرات متوازية 25G عبر ثمانية ألياف - بالضبط ما يوفره هذا الكابل. يحمل كل زوج مزدوج SC حارة واحدة بسعة 25 جيجا. بالنسبة لتطبيقات PSM4 أحادية الوضع 100G، حدد إصدار OS2 للتجميع.
س: ما هو نوع القطبية الذي يجب أن أطلبه لتطبيقات جهاز الإرسال والاستقبال QSFP+؟
ج: قطبية النوع B (الطريقة B) هي المعيار لاتصالات اختراق QSFP المباشرة. فهو يقوم بعكس صفيف الألياف بالكامل بحيث تتماشى مواضع الإرسال عند طرف MTP مع مواضع الاستقبال عند طرف SC. ما لم يكن تصميم الكابلات الهيكلية الخاص بك يستدعي صراحةً النوع A أو النوع C، فاطلب النوع B.
س: هل أحتاج إلى موصل MTP ذكر أو أنثى على طرف الألياف- المتعددة؟
ج: MTP الأنثى (غير المثبتة) هو التكوين القياسي للاتصال بأجهزة إرسال واستقبال QSFP ومعظم محولات لوحة التصحيح، التي تستخدم موصلات ذكر (مثبتة). اطلب أنثى ما لم تنص وثائق المعدات المحددة على خلاف ذلك.
س: هل موصل MTP المكون من 8 ألياف هو نفسه موصل MPO القياسي المكون من 12 ليفًا؟
ج: يستخدم الألياف MTP 8- نفس مبيت موصل MPO-12 الفعلي ولكنه يملأ فقط مواضع الألياف الثمانية الخارجية (1–4 و9–12)، مما يترك المواضع الأربعة المركزية فارغة. وهو متوافق ميكانيكيًا مع محولات MPO القياسية المكونة من 12 ليفًا. والفرق الرئيسي هو استخدام الألياف - حيث تعمل مجموعة مكونة من 8 ألياف على التخلص من الألياف الأربعة غير المستخدمة التي قد تظل مظلمة في تطبيق QSFP.
س: ما هو تصنيف السترة الذي أحتاجه للتركيبات الكاملة؟
ج: بالنسبة للكابلات التي تمر عبر مساحات مناولة الهواء-(فوق الأسقف المعلقة، وتحت الأرضيات المرتفعة في المناطق العامة-المصنفة)، حدد غلاف OFNP (الألياف الضوئية غير الموصلة). بالنسبة للرافعات الرأسية بين الطوابق، فإن OFNR (Riser) كافٍ. LSZH (منخفض الهالوجين والدخان) هو المعيار لمعظم بيئات مراكز البيانات الدولية وهو مطلوب في العديد من المنشآت الأوروبية والآسيوية. يحدد قانون البناء المحلي الخاص بك الحد الأدنى من المتطلبات.
