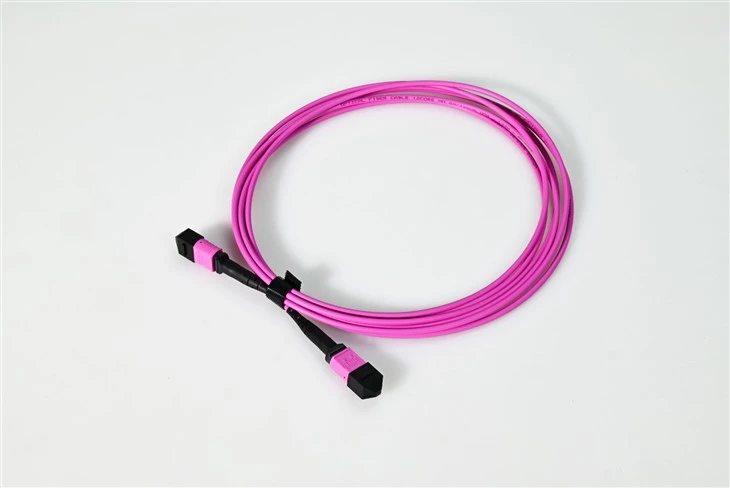

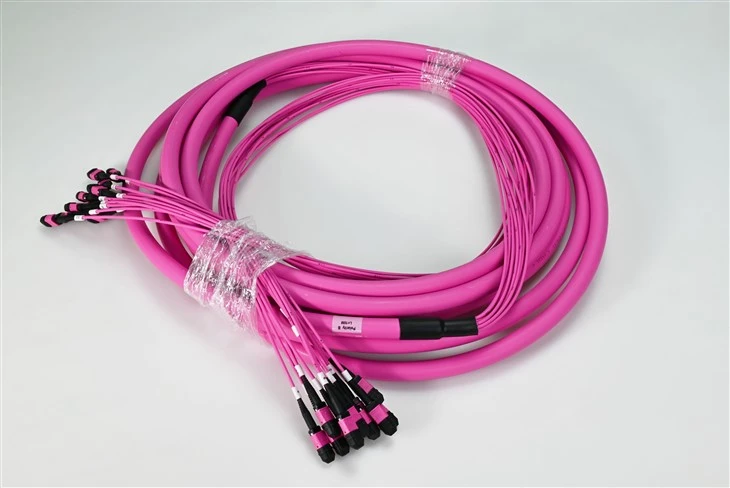

MTP MPO الألياف التصحيح الحبال 12 الأساسية OM4

ج: سؤال رائع - ربما يكون هذا هو السؤال الأكثر شيوعًا الذي يطرحه علينا العملاء! والفرق الرئيسي هو عرض النطاق الترددي والمسافة. يتمتع OM4 بعرض نطاق ترددي مشروط يبلغ 4700 ميجا هرتز·كم مقارنة بـ OM3 البالغ 2000 ميجا هرتز·كم - وهذا أكثر من الضعف. ماذا يعني هذا في الممارسة العملية؟ بالنسبة لتطبيقات 40G SR4، تحصل OM4 على مسافة 150 مترًا مقابل 100 متر من OM3. بالنسبة إلى 10G، فإنك تنظر إلى 400-550 مترًا مع OM4 مقارنة بـ 300 متر مع OM3. يتمتع OM4 أيضًا بتوهين أقل (أقل من أو يساوي 3.0 ديسيبل/كم مقابل أقل من أو يساوي 3.5 ديسيبل/كم لـ OM3)، مما يعني إشارات أكثر استقرارًا على المدى الطويل. إذا كنت تقوم ببناء بنية تحتية 40G/100G أو تحتاج إلى مساحة إضافية للمسافة، فإن OM4 هو بالتأكيد الطريق المناسب. فرق السعر ضئيل هذه الأيام، لذلك بالنسبة للتثبيتات الجديدة، نوصي دائمًا بـ OM4.

ج: نعم، OM4 متوافق تمامًا مع OM3 - كلاهما لهما نفس الأبعاد الأساسية/الكسوة 50/125 ميكرومتر ويعملان مع نفس أجهزة الإرسال والاستقبال VCSEL عند 850 نانومتر. يمكنك مزجها تمامًا في شبكتك. ولكن هنا تكمن المشكلة: عند توصيل OM4 بـ OM3، سيكون أداء الارتباط الإجمالي محدودًا بقطاع OM3. فكر في الأمر كسلسلة، فقوتها تعادل قوة أضعف حلقة. وبالتالي، إذا كنت قد قطعت مسافة 100-متر مع 50 مترًا من OM4 و50 مترًا من OM3، فستحصل على أداء OM3 على هذا الرابط. بالنسبة إلى عمليات التشغيل الحرجة-40G/100G، نوصي بالالتزام بـ OM4 من النهاية-إلى النهاية لتحقيق أقصى قدر من القدرة على المسافة.

ج: لديك عين حادة! تم تقديم اللون الأرجواني أو "Erika Violet" لـ OM4 خصيصًا لمساعدة الفنيين على التمييز بين OM4 وOM3 في لمحة. كان كلاهما في الأصل مائيًا، مما تسبب في حدوث ارتباك في الميدان - تخيل أنك تحاول معرفة الكابل الذي تستخدمه عندما تحدق في لوحة توصيل كثيفة! يوصي معيار TIA-598 الآن باللون البنفسجي/الأرجواني لـ OM4 مع موصلات MTP/MPO. ومع ذلك، لا تزال بعض الشركات المصنعة تستخدم اللون المائي لـ OM4، لذلك قد ترى كلا اللونين في السوق. نحن نتبع المعيار البنفسجي لتسهيل إدارة الكابلات لديك. كما أن أحذية الموصل مرمزة بالألوان: أسود لـ 12 أليافًا، ورمادي لـ 8 ألياف، وأحمر لـ 24 أليافًا.

ج: يعتمد ذلك على متطلبات السرعة لديك – دعني أفصلها لك. مقابل 10GBASE-SR، يمكنك الذهاب لمسافة تصل إلى 400-550 مترًا بجودة-OM4 عالية. بالنسبة إلى 40GBASE-SR4 (الذي يستخدم 4 ألياف في كل اتجاه)، يبلغ الحد الأقصى 150 مترًا. بالنسبة إلى 100GBASE-SR4، فإنك تنظر إلى 100 متر. مع متغيرات SR4 المحسنة مثل 40GBASE-eSR4، يمكنك الاندفاع إلى مسافة 400 متر، ويوصلك 100GBASE-eSR4 إلى مسافة 300 متر. تفترض هذه الأرقام أنك تستخدم أجهزة إرسال واستقبال VCSEL مناسبة عند 850 نانومتر. يعد التكوين المكون من 12 أليافًا في هذا الكابل مثاليًا لـ 40G QSFP+ (يستخدم 8 ألياف نشطة) ويعمل بشكل رائع كجزء من البنية التحتية 100G. فقط تذكر أن تأخذ في الاعتبار خسائر الموصل عند حساب ميزانية الارتباط الفعلية.

ج: إن MTP/MPO المكون من 12- نواة هو في الواقع التكوين الأكثر تنوعًا واستخدامًا على نطاق واسع في مراكز البيانات. إليك السبب: بينما يستخدم 40G QSFP+ SR4 تقنيًا 8 ألياف فقط (4 Tx + 4 Rx)، فإن موصل MTP-12 هو التنسيق القياسي للصناعة. عندما تستخدم تطبيقات مكونة من 8 ألياف مع كابل مكون من 12 ليفًا، فإن الألياف ذات المقبض 1-4 ترسل، وتستقبل المقبض 9-12، والألياف 5-8 غير مستخدمة - هذه هي الطريقة التي يعمل بها الدبوس. إن جمال 12 نواة هو أنه ينقسم بشكل مثالي إلى 6 اتصالات LC مزدوجة، وهو مناسب بشكل لا يصدق لوحدات الكاسيت ولوحات التصحيح. بالنسبة لاحتياجات الكثافة الأعلى مثل 100 جرام SR10، يمكنك استخدام 24 أليافًا (حزمتان من 12 أليافًا). نحن نقوم بتصنيع جميع التكوينات – فقط أخبرنا بمتطلباتك المحددة.

ج: هذا أمر بالغ الأهمية للحصول على حق! تحتوي موصلات MTP الذكور على دبابيس محاذاة؛ تحتوي الموصلات الأنثوية على فتحات توجيه مقابلة. القاعدة بسيطة: الذكر يتزاوج دائمًا مع الأنثى، ولا يتماثل أبدًا مع --نفس الشيء. إليك التطبيق العملي: تحتوي معظم أجهزة الإرسال والاستقبال (QSFP+، QSFP28) على واجهات ذكر مدمجة-، لذلك يجب أن يكون سلك التصحيح الخاص بك أنثى للاتصال مباشرة بجهاز الإرسال والاستقبال. عندما تقوم بتشغيل كابلات قناة الاتصال بين لوحتي توصيل، فإنك عادةً تستخدم كابلات -إلى-أنثى وتوفر المحولات الموجودة في اللوحات دبابيس ذكر للمحاذاة. نقوم بتصنيع كلا التكوينين – ما عليك سوى تحديد ما تحتاجه عند الطلب. إذا لم تكن متأكدًا، فإن الكابلات المؤنثة من-إلى-المؤنثة ذات القطبية من النوع B تغطي معظم تطبيقات مراكز البيانات القياسية.

ج: بالنسبة لكابلات OM4 MTP/MPO المكونة من 12- نواة، فإننا نقدم فئتين. مواصفات إصدارنا متعدد الأوضاع منخفض الخسارة في الوضع النموذجي<0.30dB and maximum <0.50dB insertion loss per mated pair. The standard grade runs typical <0.50dB and maximum <0.70dB. Return loss is ≥20dB for both. These numbers are per connector pair, so remember to add them up for your total link budget. With 40G/100G parallel optics, you've got multiple fiber paths, and every connector matters. We test every single cable with 3D interferometry before shipping and can provide individual test reports on request. For demanding applications, we recommend our low-loss option – the tighter tolerances really add up when you're daisy-chaining multiple connections.

ج: نعم، يتطلب تنظيف MTP/MPO أدوات محددة - لا تحاول استخدام منظف النقر LC القياسي الخاص بك! مع وجود 12 وجهًا من الألياف-المجمعة في حلقة واحدة، فإنك تحتاج إلى منظف مصمم لتنسيق حلقة MT. نوصي باستخدام منظفات MTP من النوع-نمط الكاسيت أو البكرة-والتي تمسح جميع أوجه نهاية الألياف-في مسار واحد. نظف قبل كل تزاوج – لا أستطيع أن أؤكد على هذا بما فيه الكفاية. يمكن أن يتسبب وجود جسيم غبار واحد على واحدة فقط من هذه الألياف الـ 12 في خسارة كبيرة في الإدخال ومن المحتمل أن يؤثر على وصلة 40G/100G بالكامل. احتفظ دائمًا بأغطية الغبار في حالة عدم توصيل الكابلات. لإجراء الفحص، ستحتاج إلى مجهر ليفي مزود بطرف محول MTP لفحص جميع الوجوه -الاثني عشر. ثق بي، الاستثمار في معدات التنظيف المناسبة يدفع ثمنه في تجنب مشاكل استكشاف الأخطاء وإصلاحها.
