مقدمة المنتج

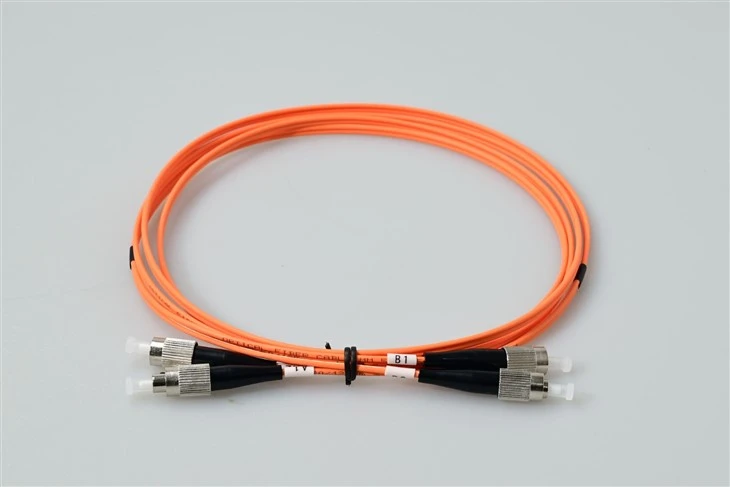

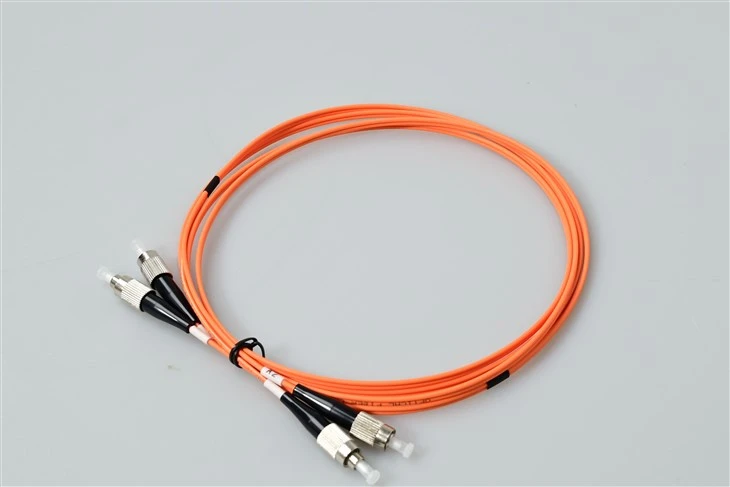

يتم استخدام كبل تصحيح FC من الألياف الضوئية لتوصيل جهاز بجهاز آخر لتوجيه الإشارة.
FC لتقف على اتصال ثابت. يتم تثبيته عن طريق غلاف برميل ملولب.موصلات FCيتم تصنيعها بشكل عام بغلاف معدني ومطلية بالنيكل-على كلا طرفي الكابل؛ تتضمن بعض تكوينات الكابلات الأكثر شيوعًا FC-FC، وFC-SC، وFC-LC، وFC-ST، وSC-SC، وSC-ST
مواصفة
|
نوع الموصل |
LC/MU/SC/FC/ST/أخرى |
|
نوع التلميع |
UPC/APC 8 درجة/APC 9 درجة |
|
فقدان الإدراج (ديسيبل) |
أقل من أو يساوي 0.20 |
|
خسارة التزاوج العشوائية (ديسيبل) |
الحد الأقصى لمتوسط . 0.12ديسيبل، والحد الأقصى 0.25 ديسيبل لـ 97% من العينات |
|
خسارة العودة (ديسيبل) |
UPC أكبر من أو يساوي 50، APC أكبر من أو يساوي 65 |
|
الطول الموجي (نانومتر) |
1310/1550 |
|
درجة حرارة التثبيت (درجة) |
-20 إلى 70 |
|
درجة حرارة التخزين (درجة) |
-40 إلى +85 |
ميزة
نقل عالي السرعة-:وهي مصممة لنقل الإشارات بسرعات عالية، مما يجعلها مثالية لمراكز البيانات وغيرها من تطبيقات النطاق الترددي العالي-.
توهين منخفض:توهين منخفض، مما يضمن الحد الأدنى من فقدان الإشارة أثناء الإرسال.
متانة:مصنوعة من مواد متينة يمكنها تحمل الظروف البيئية القاسية والتعامل معها.
قابلية التبادل:متوفر في أنواع مختلفة من الموصلات، مما يضمن إمكانية التبديل مع المعدات المختلفة.
المرونة:ويمكن تشكيلها بأشكال مختلفة، مما يجعلها مرنة وسهلة الإدارة.
الحصانة للتدخل الكهرومغناطيسي:محصن ضد التداخل الكهرومغناطيسي، مما يضمن جودة الإشارة واستقرارها.
خفيفة الوزن:من السهل التعامل معها وتثبيتها.
انخفاض استهلاك الطاقة:تتطلب طاقة أقل من الكابلات النحاسية التقليدية، مما يقلل من استهلاك الطاقة والتكلفة.
نطاق درجة حرارة واسعة:تعمل في نطاق واسع من درجات الحرارة دون التأثير على جودة الإشارة.
طلب
المكاتب المركزية للإتصالات
توفر آلية القفل اللولبية- الخاصة بموصلات FC اتصالات آمنة في المكاتب المركزية للاتصالات حيث يتم الوصول إلى الكابلات بشكل متكرر. يتحمل الغلاف المعدني دورات التزاوج المتكررة دون تدهور.
البيئات الصناعية وذات الاهتزازات العالية-
تُفضل كابلات التصحيح FC/UPC المزودة بتصميم قفل لولبي- في التشغيل الآلي للمصانع، وإشارات السكك الحديدية، وتركيبات الخزانات الخارجية حيث تكون مقاومة الاهتزاز أمرًا بالغ الأهمية. تمنع أداة التوصيل الملولبة الانفصال العرضي.
مختبرات الاختبار والقياس
تستخدم معدات اختبار الدقة عادةً واجهات FC نظرًا لاتصالاتها المنخفضة الفقد-القابلة للتكرار. يدعم هذا الكابل المزدوج تحليل الإشارة ثنائي الاتجاهاختبار أوتدرومعايرة عداد الطاقة الضوئية وشهادة الشبكة.
مرافق CATV Headend
تعتمد عمليات الرأسية للتلفزيون الكبلي على اتصالات FC المزدوجة لتوزيع الإشارة. يضمن الغلاف المعدني المطلي بالنيكل-الثبات على المدى الطويل-في غرف المعدات ذات الكابلات الكثيفة.
أنظمة الاتصالات العسكرية والفضائية
تلبي موصلات FC المتطلبات الصارمة للاتصالات الضوئية الآمنة في شبكات الاتصالات الدفاعية. تتوافق آلية القفل اللولبي- مع البيئات التي تتطلب موثوقية عالية تحت الصدمات والاهتزازات.
الأسئلة المتداولة
س1: ما الذي يجعل موصلات FC مختلفة عن موصلات LC أو SC؟
ج: تستخدم موصلات FC آلية اقتران القفل -اللولبية الملولبة، بينما تستخدم موصلات LC وSC مزلاج الدفع-السحب. يوفر تصميم القفل اللولبي- مقاومة فائقة للاهتزاز وانقطاع الاتصال العرضي، مما يجعل FC مثاليًا لتطبيقات المكاتب المركزية الصناعية والاتصالات.
Q2: لماذا يحتوي كابل التصحيح FC هذا على غلاف معدني؟
ج: يوفر الغلاف المعدني-المطلي بالنيكل متانة معززة للتزاوج-دورة عالية، ودرع EMI أفضل، وحماية ميكانيكية محسنة مقارنة بالعلب البلاستيكية. يعد هذا التصميم قياسيًا لموصلات FC المستخدمة في عمليات التثبيت الاحترافية-.
س3: ما هي خسارة الإدخال النموذجية لكابل FC/UPC المزدوج هذا؟
ج: تم اختبار هذا الكابل لتحقيقهخسارة الإدراج أقل من أو تساوي 0.20 ديسيبللكل زوج موصل متزاوج، مما يضمن الحد الأدنى من توهين الإشارة لمسافات طويلة-ونقل النطاق الترددي العالي-.
س4: هل FC/UPC متوافق مع معدات FC/APC؟
ج: لا.UPC (الاتصال الجسدي الفائق) وAPC (الاتصال الجسدي المائل)الموصلات لها هندسة الطويق المختلفة. سيؤدي خلط UPC وAPC إلى خسارة كبيرة وأضرار محتملة. تطابق دائمًا مع الأنواع البولندية.
س 5: ما الذي يشير إليه قطر الكابل 2.0 ملم؟
ج: يشير 2.0 مم إلى قطر السترة الخارجي. هذا هو حجم الكابل الداخلي القياسي الذي يوازن بين مرونة التوجيه والحماية الكافية لنواة الألياف.
س6: هل يمكن استخدام هذا الكابل المزدوج لنقل الألياف الأحادية -ثنائية الاتجاه؟
ج: هذا كبل مزدوج يحتوي على ليفتين منفصلتين-أحدهما للإرسال والآخر للاستقبال في أنظمة الإرسال المزدوج القياسية-الكاملة. بالنسبة لتطبيقات الألياف المفردة ثنائية الاتجاه (BiDi)-، أكابل بسيطستكون هناك حاجة إلى أجهزة إرسال واستقبال WDM.
س7: ما هي البيئات المناسبة لكابل التصحيح المزدوج FC هذا؟
ج: نطاق درجة حرارة التشغيل هو -20 درجة إلى +70 درجة. إنه مصمم للاستخدام الداخلي في غرف الاتصالات ومراكز البيانات ومختبرات الاختبار وخزائن المعدات. بالنسبة للبيئات الخارجية أو القاسية، قد تكون هناك حاجة إلى حماية إضافية.
