مرحبًا يا من هناك! باعتباري موردًا لأجهزة تقسيم الألياف الضوئية PLC، غالبًا ما يتم سؤالي عن كيفية قياس الاستجابة الطيفية لهذه الأجهزة الأنيقة. لذا، فكرت في مشاركة بعض الأفكار حول هذا الموضوع.

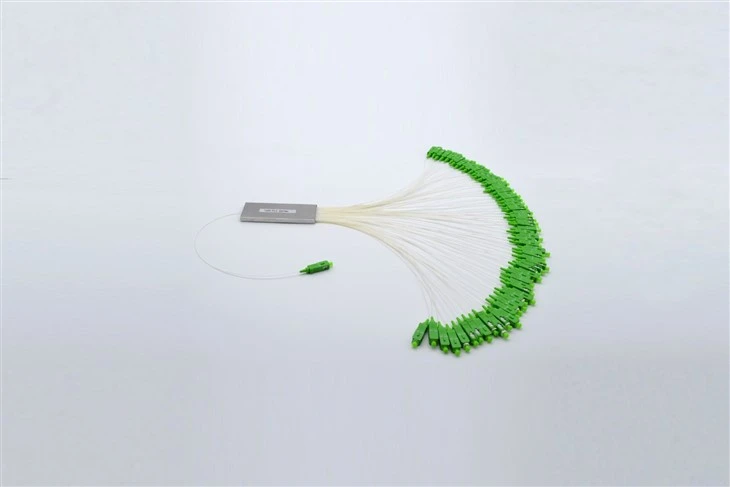

أولاً، دعونا نفهم ما هو مقسم الألياف البصرية PLC. إنه مكون رئيسي في شبكات الألياف الضوئية، ويستخدم لتقسيم الإشارة الضوئية إلى مخرجات متعددة. نحن نقدم مجموعة من هذه المقسمات، مثل1x64 جهاز تقسيم الألياف Plc، أنبوب فولاذي، ألياف عارية 250 ميكرومتر، Sc Apc، وضع فردي، ال1x16 جهاز تقسيم الألياف Plc، أنبوب فولاذي، ألياف عارية 250 ميكرومتر، Sc Upc، وضع فردي، و1x4 Plc الألياف البصرية الفاصل.
لماذا قياس الاستجابة الطيفية؟
يعد قياس الاستجابة الطيفية لجهاز تقسيم الألياف البصرية PLC أمرًا بالغ الأهمية. فهو يساعدنا على فهم كيفية عمل المقسم عبر أطوال موجية مختلفة. وهذا أمر مهم لأنه في تطبيقات العالم الحقيقي، يمكن أن تعمل إشارات الألياف الضوئية بأطوال موجية مختلفة. من خلال معرفة الاستجابة الطيفية، يمكننا التأكد من أن جهاز التقسيم سيعمل بشكل جيد في إعدادات الشبكة المختلفة.
المعدات اللازمة
لقياس الاستجابة الطيفية، ستحتاج إلى بعض المعدات الأساسية:
- مصدر الضوء: يعتبر مصدر الليزر القابل للضبط مثاليًا. يسمح لك بتغيير الطول الموجي للضوء الذي يتم إرساله إلى جهاز التقسيم. بهذه الطريقة، يمكنك اختبار أداء المقسم عند أطوال موجية مختلفة.
- عداد الطاقة: يقوم هذا الجهاز بقياس قوة الضوء الخارج من كل منفذ إخراج للمقسم. ستحتاج إلى عداد طاقة بدقة عالية للحصول على نتائج موثوقة.
- كابلات الألياف الضوئية: تعتبر كابلات الألياف الضوئية ذات الجودة الجيدة ضرورية لتوصيل مصدر الضوء والمقسم ومقياس الطاقة. تأكد من إنهاء الكابلات بشكل صحيح لتجنب فقدان الإشارة.
عملية القياس
- يثبت: أولاً، قم بتوصيل مصدر الليزر القابل للضبط بمنفذ الإدخال الخاص بجهاز تقسيم الألياف البصرية PLC باستخدام كابل الألياف الضوئية. ثم قم بتوصيل كل منفذ إخراج لجهاز التقسيم بمقياس الطاقة باستخدام كابلات ألياف ضوئية منفصلة.
- الشيكات الأولية: قبل البدء بالقياس، تأكد من أن جميع التوصيلات آمنة. تحقق من عداد الطاقة للتأكد من معايرته بشكل صحيح. يمكنك أيضًا إجراء اختبار سريع بطول موجي واحد للتأكد من أن كل شيء يعمل كما هو متوقع.
- اكتساح الطول الموجي: ابدأ تشغيل مصدر الليزر القابل للضبط واضبطه على الطول الموجي الأولي لنطاق القياس الخاص بك. على سبيل المثال، قد تبدأ عند 1260 نانومتر. قم بقياس الطاقة في كل منفذ إخراج باستخدام عدادات الطاقة. ثم قم بزيادة الطول الموجي بخطوة صغيرة، على سبيل المثال 1 نانومتر، وكرر قياس الطاقة في كل منفذ إخراج. استمر في القيام بذلك حتى تصل إلى نهاية نطاق القياس الخاص بك، والذي قد يكون 1625 نانومتر.
- تسجيل البيانات: أثناء قياس الطاقة عند كل طول موجي ومنفذ إخراج، قم بتسجيل البيانات. يمكنك استخدام جدول بيانات أو برنامج لتسجيل البيانات لتتبع القيم. سيتم استخدام هذه البيانات لرسم منحنى الاستجابة الطيفية.
- الحسابات: بمجرد حصولك على كافة البيانات، يمكنك حساب خسارة الإدراج والتوحيد لكل طول موجي. خسارة الإدخال هي الفرق بين طاقة الإدخال وطاقة الخرج عند طول موجة معين. التوحيد هو الفرق بين الحد الأقصى والحد الأدنى لطاقة الإخراج عند طول موجة معين.
رسم منحنى الاستجابة الطيفية
بعد جمع كافة البيانات، حان الوقت لرسم منحنى الاستجابة الطيفية. يمكنك استخدام برامج مثل Excel أو برامج القياس البصري المتخصصة. على المحور السيني، ارسم الطول الموجي، وعلى المحور الصادي، ارسم خسارة الإدخال أو طاقة الخرج. سيعطيك هذا المنحنى تمثيلاً مرئيًا لكيفية أداء المقسم عبر أطوال موجية مختلفة.
تحليل النتائج
- فقدان الإدراج: انظر إلى قيم خسارة الإدراج عند أطوال موجية مختلفة. يجب أن يكون لجهاز تقسيم الألياف الضوئية PLC الجيد خسارة إدخال منخفضة عبر نطاق الطول الموجي للتشغيل. يمكن أن يشير فقدان الإدخال المرتفع إلى وجود مشاكل في جهاز التقسيم، مثل سوء جودة التصنيع أو التلف.
- التوحيد: التحقق من قيم التوحيد. من المرغوب فيه وجود طاقة إخراج موحدة عبر جميع منافذ الإخراج. إذا كان هناك اختلاف كبير في طاقة الخرج بين المنافذ، فقد يؤدي ذلك إلى اختلال توازن الإشارة في الشبكة.
- القمم والانخفاضات: ابحث عن أي قمم أو انخفاضات في منحنى الاستجابة الطيفية. يمكن أن تشير القمم إلى تأثيرات الرنين، في حين يمكن أن تكون الانخفاضات بسبب الامتصاص أو التداخل. يمكن أن تؤثر هذه المخالفات على أداء جهاز التقسيم ويجب إجراء المزيد من التحقيق فيها.
نصائح للقياس الدقيق
- الظروف البيئية: حافظ على استقرار بيئة القياس. يمكن أن تؤثر درجة الحرارة والرطوبة على أداء جهاز التقسيم ومعدات القياس. حاول إجراء القياس في بيئة خاضعة للرقابة.
- إدارة الكابلات: تأكد من أن كابلات الألياف الضوئية ليست ملتوية أو ملتوية أكثر من اللازم. قد يؤدي ثني الكابلات إلى فقدان الإشارة والتأثير على نتائج القياس.
- معايرة: قم بمعايرة مصدر الليزر القابل للضبط وعدادات الطاقة بانتظام لضمان دقة القياسات.
ضمان الجودة
كمورد، نقوم بإجراء قياسات الاستجابة الطيفية هذه على جميع مقسمات الألياف الضوئية PLC الخاصة بنا قبل شحنها إلى عملائنا. وهذا يضمن أن المقسمات تلبي معايير الجودة المطلوبة. نحن أيضًا نحتفظ بسجلات مفصلة لنتائج القياس لكل جهاز تقسيم، والتي يمكن تقديمها لعملائنا عند الطلب.
خاتمة
يعد قياس الاستجابة الطيفية لجهاز تقسيم الألياف البصرية PLC خطوة حاسمة في ضمان أدائها في شبكات الألياف الضوئية. باتباع الخطوات الموضحة أعلاه، يمكنك قياس أداء المقسم بدقة عبر أطوال موجية مختلفة. سواء كنت مُثبِّت شبكة، أو مهندسًا، أو مهتمًا ببساطة بالألياف الضوئية، فإن فهم كيفية قياس الاستجابة الطيفية سيساعدك على اتخاذ قرارات مستنيرة عند اختيار جهاز التقسيم.
إذا كنت في السوق للحصول على مقسمات الألياف الضوئية PLC عالية الجودة وترغب في معرفة المزيد عن منتجاتنا، فلا تتردد في التواصل معنا للحصول على استشارة شراء. نحن هنا لمساعدتك في العثور على جهاز التقسيم المناسب لاحتياجاتك.
مراجع
- دليل تكنولوجيا الاتصالات بالألياف الضوئية
- معايير قياس الألياف الضوئية
