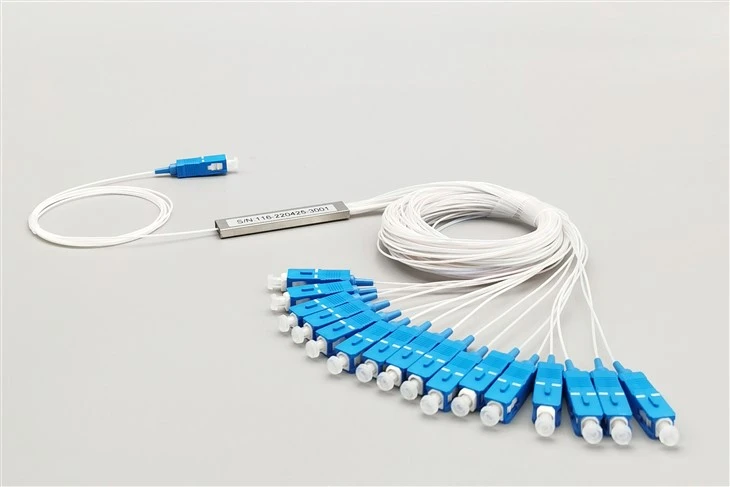

المواصفات الفنية - 1 × 16 جهاز تقسيم الألياف العارية
| نوع الفاصل | PLC (دائرة الموجات الضوئية المستوية) |
| نسبة الانقسام | 1×16 |
| نوع الألياف الإخراج | طلاء الألياف العارية 250 ميكرومتر (غير متصل) |
| نمط الحزمة | أنبوب فولاذي (أنبوب معدني صغير) |
| أبعاد العبوة (الطول × العرض × الارتفاع) | 60 × 12 × 4 ملم |
| الطول الموجي التشغيلي | 1260 نانومتر ~ 1650 نانومتر (نطاق PON كامل) |
| فقدان الإدراج (الحد الأقصى) | أقل من أو يساوي 13.5 ديسيبل |
| توحيد الخسارة (الحد الأقصى) | أقل من أو يساوي 1.2 ديسيبل |
| الخسارة المعتمدة على الاستقطاب | أقل من أو يساوي 0.25 ديسيبل |
| خسارة العودة | أكبر من أو يساوي 55 ديسيبل |
| الاتجاهية | أكبر من أو يساوي 55 ديسيبل |
| نوع الألياف | G657A بيند-وضع فردي غير حساس |
| درجة حرارة التشغيل | -40 درجة إلى +85 درجة |
| درجة حرارة التخزين | -40 درجة إلى +85 درجة |
| ماكس الطاقة الضوئية | 300 ميغاواط |
| نطاق الرطوبة | 5% ~ 85% ر |
1 × 16 مقارنة حزمة الفاصل: أنابيب الصلب المصنوعة من الألياف العارية مقابل التنسيقات الأخرى
يعتمد تحديد حزمة مقسم PLC المناسبة على بيئة التثبيت، وتوافر المساحة، وما إذا كان توصيل الدمج الميداني أو توصيل التوصيل-و-التشغيل هو المفضل. تسلط هذه المقارنة الضوء على سبب تفوق تنسيق أنابيب الألياف الفولاذية العارية مقاس 250 ميكرومتر في عمليات النشر الميدانية المحدودة المساحة.
| نوع الحزمة | الأبعاد (1×16) | أفضل ل | طريقة الاتصال |
|---|---|---|---|
| أنابيب الصلب الألياف العارية | 60 × 12 × 4 ملم | إغلاق لصق، ومرفقات ضيقة | الربط الانصهار |
| وحدة ABS | 120 × 80 × 18 ملم | إطارات التوزيع الداخلية | موصل مسبقًا أو مجدول |
| كاسيت ال جي اكس | بصمة LGX القياسية | قم بتركيب لوحات التصحيح على حامل-. | موصلات لوحة المحول |
| حامل حامل 1U/2U | عرض الرف 19 بوصة | المكتب المركزي ODF | موصلات اللوحة الأمامية |
تشغل حزمة الأنابيب الفولاذية 60 × 12 × 4 مم أقل من 3٪ من الحجم المطلوب بواسطة مقسم وحدة ABS، مما يجعلها الخيار الوحيد القابل للتطبيق عندما يجب أن تتلاءم المقسمات المتعددة 1 × 16 داخل منظم صينية لصق واحد أو حاوية خارجية مدمجة.
لماذا تختار 250 ميكرومتر من مخرجات الألياف العارية بدلاً من المقسمات الموصلة؟
يعمل مقسم PLC من الألياف العارية 1×16 مع طلاء 250 ميكرومتر على التخلص من الموصلات المنتهية مسبقًا - تمامًا، مما يجعله الخيار المفضل للفنيين الميدانيين الذين يقومونالربط الانصهارفي موقع التثبيت. على عكس المقسمات الموصلة التي تتطلب لوحات محول وكابلات توصيل، يسمح هذا التصميم غير المتصل بتوصيل الألياف مباشرة-إلى-دمج الألياف، مما يقلل من نقاط الاتصال ويقلل من أوضاع الفشل المحتملة في الرابط البصري.
كفاءة المساحة في صواني التوصيل وعمليات الإغلاق- الدقيقة
بأبعاد 60 × 12 × 4 مم فقط، يحتل مقسم الألياف العاري ذو الأنبوب الفولاذي مساحة صغيرة داخل صواني الوصلات والإغلاقات الدقيقة ومحاور توزيع الألياف. نشر مقاولي الاتصالاتشبكات FTTHفي المناطق الحضرية ذات الكثافة السكانية العالية، غالبًا ما تواجه قيودًا شديدة على المساحة داخل الفتحات الموجودة تحت الأرض أو العبوات الهوائية. يسمح تصميم الألياف العارية بطول 250 ميكرومتر بمزيد من المقسمات لكل حاوية مقارنة بوحدة ABS الضخمة أو بدائل كاسيت LGX.
حماية الأنابيب الفولاذية لبيئات التثبيت القاسية
توفر حزمة الأنابيب الفولاذية الحماية الميكانيكية أثناء المناولة والتركيب دون إضافة كميات كبيرة غير ضرورية. يستفيد القائمون على التركيب الميداني الذين يعملون في الخزانات الخارجية، أو السدادات المثبتة على أعمدة، أو الحاويات-المباشرة المدفونة من الغلاف المعدني القوي الذي يحمي شريحة PLC من الاهتزاز والضغط المادي مع الحفاظ على المساحة المدمجة الضرورية لعمليات النشر المحدودة المساحة-.
سيناريوهات النشر المثالية لمقسمات الأنابيب المصنوعة من الألياف الفولاذية العارية مقاس 1 × 16
نقاط توزيع الأميال الأخيرة من FTTH
يتم نشرها داخل محطات توزيع الألياف (FDTs) ونقاط الوصول إلى الشبكة (NAPs) حيث يجب أن تخدم ألياف التغذية الواحدة 16 مشتركًا. يسمح إخراج الألياف العارية بالاندماج المباشر مع كابلات السقوط الفردية دون الحاجة إلى أجهزة توصيل إضافية.
مراحل الفاصل PON في المكاتب المركزية
تستخدم كمراحل تقسيم ثانوية أو ثالثية فيمعماريات GPON وEPONحيث تكون المساحة داخل إطارات ODF محدودة. تعمل نسبة الانقسام 1 × 16 على موازنة كثافة المشتركين مع الخسارة البصرية المقبولة لشبكات الوصول إلى المترو.
خزائن توزيع الألياف الخارجية
يتم تركيبها داخل الخزانات على مستوى الشارع-والسياجات المثبتة على الأعمدة-التي تخدم الأحياء السكنية. يتحمل هيكل الأنابيب الفولاذية دورات درجة الحرارة من -40 درجة إلى +85 درجة شائعة في التركيبات الخارجية في جميع المناطق المناخية.
إغلاق لصق للألياف الجوية وتحت الأرض
تم دمجها في إغلاقات القبة ومرفقات الوصلات المضمنة على طول مسارات الألياف حيث يقوم الفنيون بإجراء عمليات تقسيم متوسطة-. يتطابق تنسيق الألياف العارية مقاس 250 ميكرومتر مع تكوينات صينية الوصلات القياسية المصممة للألياف المطلية بطول 250 ميكرومتر.
التعليمات
س: ما هي خيارات طول الألياف المتوفرة لمقسمات الألياف العارية 1 × 16؟
ج: تتضمن التكوينات القياسية أطوال ألياف بطول 1.0 م و1.5 م على جانبي الإدخال والإخراج. يمكن تحديد أطوال مخصصة من 0.5 متر إلى 3.0 متر للمشاريع التي تتطلب وصولاً أطول داخل حاويات كبيرة أو توجيهًا مباشرًا إلى لوحات التصحيح.
س: هل يمكنني إضافة موصلات إلى مخرجات الألياف العارية بعد التثبيت؟
ج: نعم. يمكن دمج الموصلات الميدانية- القابلة للتثبيت أو الضفائر المصقولة في المصنع- مع مخرجات الألياف العارية بطول 250 ميكرومتر. ومع ذلك، فإن هذا يضيف نقاط اتصال وخسارة محتملة. إذا كانت هناك حاجة إلى مخارج موصلة مسبقًا-، ففكر في طلب وحدة ABS أو إصدار شريط LGX بدلاً من ذلك.
س: ما هي معدات الربط المطلوبة لتثبيت مقسمات الألياف العارية بحجم 250 ميكرومتر؟
ج: تعتبر أدوات الربط القياسية بدمج الألياف- مع حوامل ألياف مقاس 250 ميكرومتر كافية. ليست هناك حاجة إلى أدوات خاصة تتجاوز معدات تركيب FTTH النموذجية بما في ذلك سواطير الألياف، وأدوات المتعرية، وأكمام الوصلات الواقية.
س: كيف تحمي حزمة الأنابيب الفولاذية شريحة التقسيم؟
ج: الأنبوب الفولاذي المقاوم للصدأ يغلف شريحة السيليكا PLC ومجموعة الألياف المرتبطة، مما يوفر مقاومة للسحق، وتخفيف الاهتزاز، وحماية حاجز الرطوبة. يعد هذا أكثر قوة من التغليف البلاستيكي العاري مع الحفاظ على أبعاد أصغر من علب وحدات ABS.
س: هل هذا الفاصل مناسب لتطبيقات الدفن المباشر في الهواء الطلق؟
ج: تم تصنيف جهاز التقسيم نفسه للعمل من -من 40 درجة إلى +85 درجة، لكن مخرجات الألياف العارية تتطلب الحماية داخل حاوية محكمة الغلق. للدفن المباشر، قم بتركيب جهاز التقسيم داخل وصلة إغلاق محكمة الغلق مصممة للبيئات الموجودة تحت الأرض.
س: ما هو الفرق بين تكوينات الخائن 1 × 16 و2 × 16؟
ج: يحتوي المقسم 1 × 16 على ألياف إدخال واحدة تخدم 16 مخرجًا. يوفر التكوين 2×16 مدخلين مستقلين، يخدم كل منهما 8 مخرجات، وهو مفيد لتكرار OLT - المزدوج أو يخدم شجرتي PON منفصلتين من نفس موقع التقسيم.
س: هل يمكن لهذا المقسم التعامل مع إشارات PON ثنائية الاتجاه عند 1310 نانومتر و1490 نانومتر في وقت واحد؟
ج: نعم. يغطي نطاق الطول الموجي التشغيلي 1260-1650 نانومتر جميع نطاقات PON القياسية بما في ذلك نطاقات GPON النهائية (1490 نانومتر)، والمنبع (1310 نانومتر)، وتراكب الفيديو (1550 نانومتر) دون اختلاف الخسارة المعتمدة على الطول الموجي.
س: ما هو اختبار الجودة الذي يتم إجراؤه قبل الشحن؟
ج: يخضع كل مقسم لاختبار بصري بنسبة 100% بما في ذلكقياس فقدان الإدراجعند 1310 نانومتر و1550 نانومتر، والتحقق من فقدان الإرجاع، وفحوصات التوحيد عبر جميع منافذ الإخراج. تقارير الاختبار متاحة عند الطلب.
