مرحبًا يا من هناك! باعتباري موردًا لأجهزة تقسيم الألياف الضوئية PLC، غالبًا ما يتم سؤالي عن كيفية قياس خسارة العائد لهذه الأجهزة الأنيقة. تعد خسارة الإرجاع معلمة حاسمة عندما يتعلق الأمر بتقييم أداء جهاز تقسيم الألياف الضوئية. في منشور المدونة هذا، سأرشدك خلال عملية قياس خسارة الإرجاع لمقسم الألياف الضوئية PLC، حتى تتمكن من التأكد من حصولك على أفضل النتائج من أجهزتك.
أولاً، دعونا نتحدث عن ماهية خسارة العودة في الواقع. فقدان العودة هو مقياس لمدى انعكاس الضوء نحو المصدر في نظام الألياف الضوئية. يتم التعبير عنه عادةً بالديسيبل (dB)، وتعني قيمة فقدان الإرجاع الأعلى انعكاس ضوء أقل. وهذا أمر مهم لأن الضوء المنعكس يمكن أن يسبب تداخلاً وتدهور الإشارة، مما قد يؤدي إلى ضعف الأداء والموثوقية.
الآن، دعونا ندخل في التفاصيل الدقيقة لكيفية قياس خسارة الإرجاع لمقسم الألياف البصرية PLC. هناك عدة طرق مختلفة يمكنك استخدامها، ولكن الطريقة الأكثر شيوعًا هي استخدام مقياس انعكاس المجال الزمني البصري (OTDR). يعد OTDR أداة قوية ترسل نبضة قصيرة من الضوء إلى الألياف وتقيس الضوء الذي ينعكس عند نقاط مختلفة على طول الألياف. من خلال تحليل الضوء المنعكس، يمكنك تحديد خسارة العودة للمقسم.
فيما يلي دليل خطوة بخطوة حول كيفية قياس خسارة الإرجاع لمقسم الألياف البصرية PLC باستخدام OTDR:
الخطوة 1: تحضير المعدات
قبل البدء في القياس، ستحتاج إلى التأكد من أن لديك جميع المعدات اللازمة. يتضمن ذلك OTDR وسلك تصحيح الألياف الضوئية ومجموعة أدوات التنظيف. تأكد من معايرة OTDR بشكل صحيح وأن سلك تصحيح الألياف الضوئية نظيف وخالي من أي ضرر.
الخطوة 2: قم بتوصيل المعدات
قم بتوصيل أحد طرفي سلك تصحيح الألياف الضوئية بـ OTDR والطرف الآخر بمنفذ الإدخال الخاص بجهاز تقسيم الألياف البصرية PLC. تأكد من أن التوصيلات آمنة وأنه لا توجد ألياف فضفاضة أو تالفة.
الخطوة 3: إعداد OTDR
قم بتشغيل OTDR واضبطه على الوضع المناسب لقياس خسارة الإرجاع. ستحتاج إلى تحديد الطول الموجي الصحيح والمدى المناسب لنظام الألياف الضوئية لديك. تحتوي معظم OTDRs على معالج مدمج يمكنه مساعدتك في هذه العملية.
الخطوة 4: خذ القياس
بمجرد إعداد OTDR، تصبح جاهزًا لإجراء القياس. اضغط على زر "القياس" الموجود على OTDR وانتظر حتى يكتمل القياس. سيعرض OTDR قيمة خسارة الإرجاع بالديسيبل.
الخطوة 5: تحليل النتائج
بعد اكتمال القياس، سوف تحتاج إلى تحليل النتائج. ابحث عن أي قيم غير طبيعية أو غير متوقعة، مثل خسارة العائد المنخفضة أو ذروة الانعكاس العالية. قد تشير هذه إلى وجود مشكلة في جهاز التقسيم أو نظام الألياف الضوئية.
الخطوة 6: كرر القياس
لضمان الدقة، من الجيد تكرار القياس عدة مرات. سيساعدك هذا على تأكيد النتائج وتحديد أي مشكلات محتملة.
بالإضافة إلى استخدام OTDR، هناك بعض الطرق الأخرى التي يمكنك استخدامها لقياس فقدان الإرجاع لمقسم الألياف البصرية PLC. إحدى الطرق هي استخدام عداد الطاقة ومصدر الضوء. تتضمن هذه الطريقة إرسال كمية معروفة من الضوء إلى جهاز التقسيم وقياس كمية الضوء المنعكسة. هناك طريقة أخرى تتمثل في استخدام مقياس الانعكاس، وهو مشابه لمقياس OTDR ولكنه مصمم خصيصًا لقياس خسارة الإرجاع.
الآن، دعونا نتحدث عن بعض العوامل التي يمكن أن تؤثر على خسارة الإرجاع لمقسم الألياف البصرية PLC. أحد العوامل الرئيسية هو جودة الخائن نفسه. سيكون للمقسم عالي الجودة خسارة عائد أقل وأداء أفضل من المقسم منخفض الجودة. العامل الآخر هو تركيب وإنهاء كابلات الألياف الضوئية. إذا لم يتم تركيب الكابلات أو إنهائها بشكل صحيح، فقد يتسبب ذلك في انعكاسات وزيادة فقدان الإرجاع.

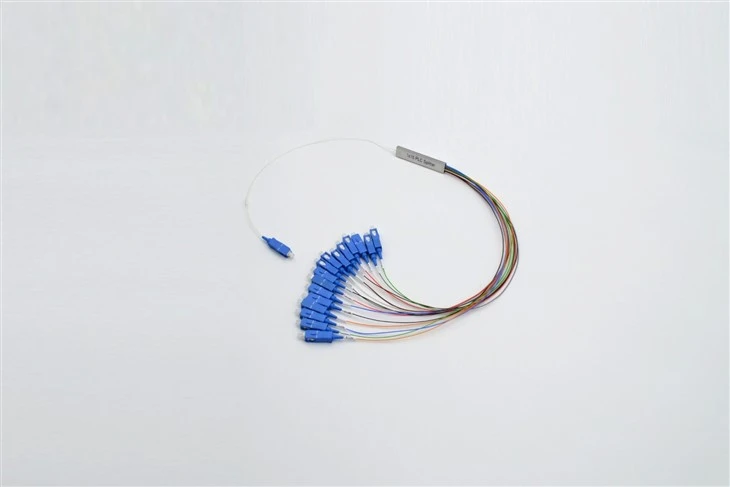

في شركتنا، نقدم مجموعة واسعة من مقسمات الألياف الضوئية PLC، بما في ذلك1x16 جهاز تقسيم الألياف Plc، أنبوب فولاذي، ألياف عارية 250 ميكرومتر، Sc Upc، وضع فردي,1x32 Plc مقسم الألياف الضوئية، و1 × 8 بي إل سي مقسم الألياف البصرية. إن المقسمات الخاصة بنا مصنوعة من مواد عالية الجودة ومصممة لتوفير أداء موثوق ومتسق. نحن نقدم أيضًا مجموعة من خدمات الاختبار وإصدار الشهادات للتأكد من أن المقسمات لدينا تلبي أعلى معايير الجودة والأداء.
إذا كنت في السوق لشراء مقسم الألياف الضوئية PLC، أو إذا كانت لديك أي أسئلة حول قياس خسارة الإرجاع للمقسم، فلا تتردد في الاتصال بنا. سنكون سعداء بمساعدتك في العثور على جهاز التقسيم المناسب لاحتياجاتك وتزويدك بالدعم والتوجيه الذي تحتاجه لضمان تركيبه وتشغيله بشكل صحيح.
في الختام، يعد قياس خسارة الإرجاع لمقسم الألياف البصرية PLC جزءًا مهمًا من تقييم أدائه وضمان موثوقية نظام الألياف الضوئية لديك. باستخدام المعدات المناسبة واتباع الإجراءات المناسبة، يمكنك قياس خسارة العائد بدقة وتحديد أي مشكلات محتملة. إذا كانت لديك أي أسئلة أو كنت بحاجة إلى مزيد من المساعدة، فلا تتردد في التواصل معنا. نحن هنا لمساعدتك في تحقيق أقصى استفادة من معدات الألياف الضوئية لديك.
مراجع:
- دليل اختبار وقياس الألياف البصرية
- اتصالات الألياف الضوئية: المبادئ والممارسة
