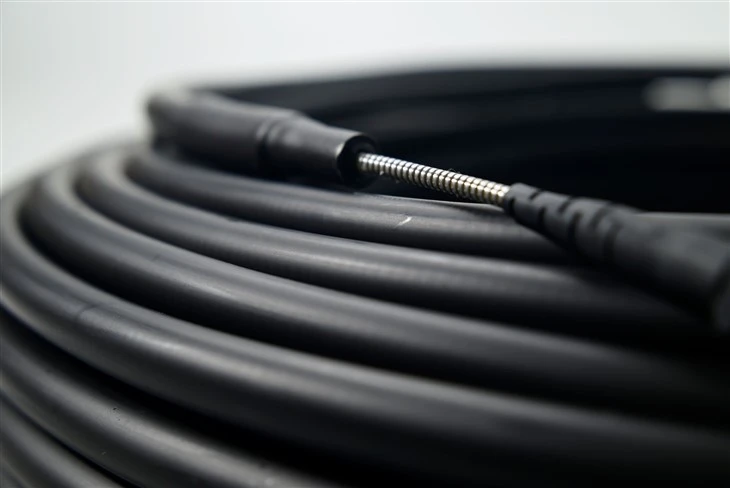

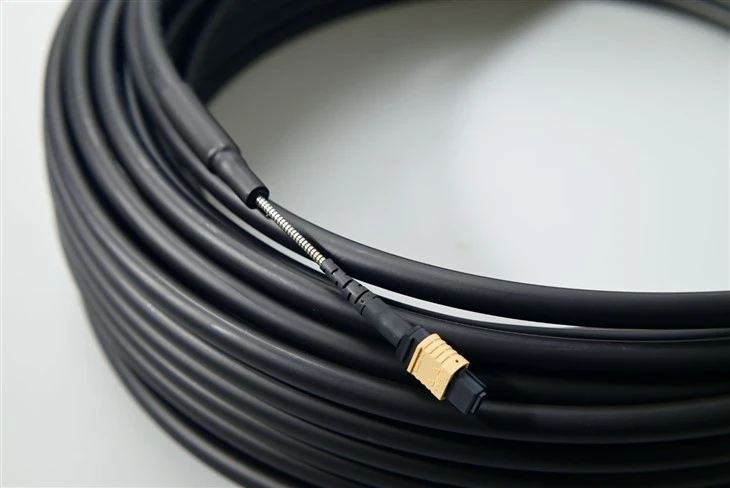

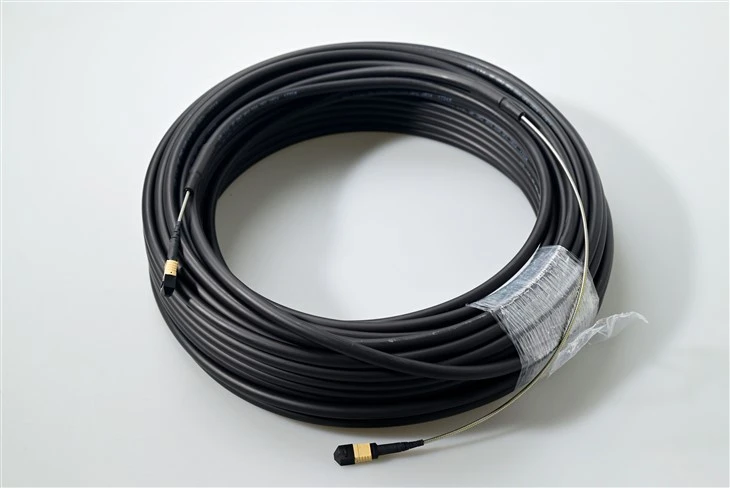

سلك تصحيح الألياف الضوئية المدرع MPO/MTP
video
سلك تصحيح الألياف الضوئية المدرع MPO/MTP

سلك تصحيح الألياف الضوئية المدرع MPO/MTP

سلك توصيل من الألياف الضوئية -عالي الكثافة ومقاوم للسحق-MPO/MTP مع درع من الفولاذ المقاوم للصدأ-لمراكز البيانات والشبكات الخارجية والبيئات القاسية. الوضع الفردي والوضع المتعدد، 8-144 ألياف.

●الموصل: MPO / MTP® (دفع -مزلاج السحب)
●وضع الألياف: OS2 Singlemode · OM3/OM4 المتعدد
●عدد الألياف: 8، 12، 24، 48، 72، 144
●الدرع: شريط حلزوني-من الفولاذ المقاوم للصدأ
●نوع الكابل: شريط دائري/بيضاوي/عاري
●المعايير: IEC 61754-7·TIA 604-5
Send Inquiry

Product Introduction

ما هو سلك التصحيح المدرع MPO/MTP؟



سلك التصحيح المدرع MPO/MTP عبارة عن مجموعة -كبلات ألياف متعددة تجمع بين كابل ألياف بصرية مدرعة وموصلات MPO أو MTP عالية الدقة-في كل طرف. يلتف الغلاف المدرع-عادةً-الشريط الحلزوني الفولاذي-حول قلب الكابل لتوفير مقاومة فائقة للسحق، وحماية من القوارض، وحماية من الرطوبة دون التضحية بالمرونة.

تتيح آلية مزلاج الدفع-الموجودة على كل موصل MTP/MPO إمكانية الإدخال والإزالة بسرعة-بدون أدوات، حتى في-لوحات التصحيح عالية الكثافة حيث تكون مساحة الوصول محدودة. عن طريق إنهاء الكابل المدرع معموصلات الألياف الضوئية، يتيح هذا التجميع اتصالات التوصيل والتشغيل-والتشغيل بين المحولات وأجهزة التوجيه وأجهزة الإرسال والاستقبال الضوئية ومحولات الوسائط.

وهو يخدم نفس-أدوار الاتصال المتبادل والربط البيني بشكل قياسيMPO patchcords، ولكنه يضيف المتانة الميكانيكية اللازمة للبيئات الخارجية أو الصناعية أو ذات{0}}حركة المرور العالية حيث تكون الكابلات التقليدية معرضة لخطر التلف.



المواصفات الفنية



مواصفة

مم خسارة منخفضة
الطويق Mutimode MT

معيار
الطويق Mutimode MT

SM خسارة منخفضة
الطويق MT أحادي الوضع

معيار
الطويق Mutimode MT

فقدان الإدراج

نموذجي<0.30dB
الحد الأقصى<0.5dB

نموذجي<0.50dB
الحد الأقصى<0.7dB

نموذجي<0.30dB
الحد الأقصى<0.7dB

نموذجي<0.50dB
الحد الأقصى<0.7dB

خسارة العودة

أكبر من أو يساوي 20 ديسيبل

أكبر من أو يساوي 20 ديسيبل

أكبر من أو يساوي PC45dB
أكبر من أو يساوي APC30dB

أكبر من أو يساوي PC45dB
أكبر من أو يساوي APC30dB



نوع الموصل MPO (IEC 61754-7) / MTP® (الأداء العالي Conec الأمريكي)
النوع البولندي UPC (مسطح) أو APC (بزاوية)
تكوين دبوس ذكر (مثبت) أو أنثى (غير مثبت)
هندسة الكابلات كبل مستدير متين، أو كبل بيضاوي، أو شريط عاري
نوع الدرع شريط حلزوني-من الفولاذ المقاوم للصدأ





الميزات الرئيسية

MTP MPO Fiber Patch Cords Armored Cable Push-Pull Latch Connector

ادفع -رابط مزلاج السحب

يتيح مزلاج الدفع-السحب المريح إمكانية التشغيل-بيد واحدة في مساحات الحامل الضيقة. سهل التجميع دون الحاجة إلى أدوات.

MTP MPO Fiber Patch Cords Armored Cable High-Precision Guide Pins

-دبابيس توجيه عالية الدقة

تم تحقيق المحاذاة باستخدام -دبابيس توجيه عالية الدقة، مما يضمن محاذاة النواة القابلة للتكرار-إلى-القلب عبر واجهات الألياف المتعددة-.

MTP MPO Fiber Patch Cords Armored Cable Singlemode & Multimode

الوضع الفردي والوضع المتعدد

تم تصميمه لتطبيقات SM وMM ذات الخسارة-المنخفضة والخسارة القياسية-. يتوفر الوضع الفردي OS2 (9/125 ميكرومتر) والوضع المتعدد OM3/OM4 (50/125 ميكرومتر).

MTP MPO Fiber Patch Cords Armored Cable Flexible Cable Geometry

هندسة الكابلات المرنة

تتوفر خيارات الكابلات الدائرية القوية والكابلات البيضاوية والشريطية العارية لتتوافق مع متطلبات كابل صندوق السيارة ومتطلبات الكاسيت.

MTP MPO Fiber Patch Cords Armored Cable Stainless-Steel Armor

-درع من الفولاذ المقاوم للصدأ

توفر الطبقة المدرعة الحلزونية المصنوعة من الفولاذ المقاوم للصدأ-مقاومة فائقة للسحق والصدمات وقضم القوارض-مثاليةالنشر في الهواء الطلق.

MTP MPO Fiber Patch Cords Armored Cable Color-Coded Housings

اللون-المبيتات المرمزة

يتوفر غلاف مرمز بالألوان -لأنواع مختلفة من الألياف، والنوع المصقول، ودرجة الموصل للتعرف الفوري على الحوامل عالية الكثافة-.





التطبيقات



إن تعدد استخدامات أسلاك تصحيح الألياف MTP/MPO ذات البنية المدرعة يجعلها مناسبة لعمليات نشر الطبقات المادية -الأكثر تطلبًا عبر الاتصالات السلكية واللاسلكية والبنية الأساسية لتكنولوجيا المعلومات للمؤسسات.



MPO MTP armored patch cord array trunk cabling connecting MDF and IDF distribution frames

صفيف الكابلات الجذع

العمود الفقري لأنظمة الكابلات الهيكلية التي تربط إطارات التوزيع الرئيسية (MDF) وإطارات التوزيع المتوسطة (IDFs) مع وصلات جذع مدرعة ذات عدد كبير من -الألياف-.

MTP to LC fanout cassette module breaking out multi-fiber MPO trunk to single-fiber duplex ports

مراوح وأشرطة كاسيت-ألياف متعددة

قم بتقسيم عدد كبير من خطوط MPO- إلى عدد فرديإل سيأو منافذ SC المزدوجة عبر وحدات الكاسيت MTP لتوفير مستوى مرن من المنافذ-.

High-density MPO MTP patch cord connected to chassis-based router line card optical interface

بطاقة -عالية الكثافة-وصول إلى الحافة

اتصل مباشرة ببطاقة الخط وقم بتبديل الواجهات الضوئية للبطاقة-في أجهزة التوجيه القائمة على الهيكل-ومنصات DWDM حيث تكون كثافة الألياف أمرًا بالغ الأهمية.

Armored MPO MTP fiber patch cord interconnecting optical distribution frames in cable tray

تقاطع بصري-اتصال

وصلات مدرعة بين إطارات التوزيع الضوئية (ODFs)، مما يقلل من ضعف أسلاك التوصيل غير المحمية في حوامل الكابلات المفتوحة.

MPO MTP armored patch cords deployed in data center spine-leaf structured cabling architecture

الكابلات الهيكلية لمركز البيانات

العمود الفقري-الورقة ونهاية-البنيات الصفية-في النطاق الفائق والمؤسسيبيئات مراكز البيانات.

Stainless-steel armored MPO MTP fiber patch cable installed in outdoor cell tower cabinet

البيئات الخارجية والقاسية

تستفيد أبراج الاتصالات الخلوية والوصلات الأساسية للحرم الجامعي والشبكات الصناعية من مقاومة الدروع للسحق والرطوبة. مفضلكابل تصحيح الألياف المدرعة في الهواء الطلق.



الأسئلة المتداولة



س: ما هو الفرق بين موصلات MPO وMTP؟

ج: MPO (تشغيل دفع الألياف المتعددة) هو معيار الموصل العام المحدد بواسطة IEC 61754-7 وTIA 604-5. MTP® هي علامة تجارية مسجلة لشركة US Conec لمتغير MPO عالي الأداء مع تفاوتات أكثر إحكامًا ودبابيس توجيه قابلة للإزالة وآلية زنبركية محسنة. موصلات MTP قابلة للدمج بشكل كامل مع موصلات MPO القياسية ولكنها عمومًا تحقق خسارة إدخال أقل وتكرارًا أعلى. تعلم المزيد عنأنواع موصلات الألياف الضوئية.

س: هل يمكن استخدام أسلاك التصحيح المدرعة MPO/MTP في الهواء الطلق أو في البيئات القاسية؟

ج: نعم. يحمي الدرع الفولاذي-الألياف الداخلية من أحمال السحق وقضم القوارض والرطوبة-أوضاع الفشل الشائعة في تركيبات القنوات الخارجية وتحت الأرض. تعتبر كابلات التصحيح المصنوعة من الألياف المدرعة الخارجية مناسبة لعمليات النشر الجوي والقنوات والدفن المباشر-، بالإضافة إلى البيئات الساحلية والصناعية والبيئات ذات الرطوبة العالية-. للحصول على تقييمات بيئية محددة وخيارات التمهيد للموصل المقاوم للماء، من فضلكاتصل بفريق المبيعات لدينا. انظر أيضا دليلنا علىباستخدام أسلاك تصحيح الألياف الضوئية في الهواء الطلق.

س: ما هي المعايير التي تتوافق معها موصلات MPO/MTP الخاصة بك؟

ج: تتوافق أسلاك التصحيح المدرعة MPO/MTP الخاصة بنا مع IEC 61754-7 (أبعاد وأداء واجهة موصل MPO) وTIA 604-5 / FOCIS-5 (متطلبات قابلية التوافق بين موصل MPO). للحصول على شهادات إضافية أو تقارير الاختبار، من فضلكاتصل بفريق المبيعات لدينا.

س: ما هي أعداد الألياف المتاحة؟

ج: تشمل الخيارات القياسية 8، 12، 24، 48، 72، و144 ألياف. تتوفر التكوينات المخصصة من خلال برنامج OEM/ODM الخاص بنا.

س: كيف يمكنني الاختيار بين كابلات MPO المدرعة أحادية الوضع ومتعددة الأوضاع؟

ج: استخدم الوضع الفردي OS2 (9/125 ميكرومتر) للارتباطات طويلة المدى أو أنظمة WDM. اختر الوضع المتعدد OM3/OM4 (50/125 ميكرومتر) لتشغيل مركز البيانات ذي الوصول القصير-عادةً ما يؤدي الوضع المتعدد-إلى تقليل تكلفة النظام نظرًا لانخفاض أسعار-أجهزة الإرسال والاستقبال.

س: كيف أطلب سلك التصحيح المدرع MPO/MTP المخصص؟

A: اتصل بفريق المبيعات لدينامع المعلمات التالية: أنواع نهاية الموصل (MPO/MTP ذكر أو أنثى، أو الاختراق إلى LC/SC عبرأنواع الموصلات الأخرى)، وضع الألياف (OS2/OM3/OM4)، عدد الألياف (8–144F)، نوع القطبية (النوع A/B/C)، طول الكابل، هندسة الكابل (شريط دائري/بيضاوي/عاري)، ولون الغلاف (أصفر لـ SM، أو مائي لـ OM3/OM4، أو مخصص). نحن ندعم التخصيص الكامل لـ OEM/ODM بدءًا من النموذج الأولي وحتى الإنتاج بكميات كبيرة.

س: ما هي أنواع قطبية MPO A وB وC؟

ج: يقوم النوع A (المستقيم-) بتعيين موضع كل ألياف في أحد الأطراف إلى نفس الموضع في الطرف الآخر. النوع B (معكوس) يقلب مصفوفة الألياف بأكملها، ويقترن الموضع 1 بالموضع 12 وهكذا. النوع C (الأزواج المعكوسة) يعكس أزواج الألياف المجاورة. يعتمد نوع القطبية الصحيح على بنية النظام لديك وتخطيط جهاز الإرسال والاستقبال.

س: كيف يمكنني صيانة وتنظيف موصلات MTP/MPO؟

ج: استخدم-قلم تنظيف MTP أو منظف الكاسيت المجاني-بنقرة واحدة قبل كل دورة تزاوج. تجنب لمس الوجه النهائي، وقم دائمًا بتغطية الموصلات غير المستخدمة. للحصول على إرشادات مفصلة، ​​راجع لدينادليل صيانة وتنظيف وصلة الألياف الضوئية.
