مقدمة المنتج
يعد موصل MPO من الألياف الضوئية هو الجيل الأول من موصلات الألياف الضوئية متعددة-المثبتة بالمشبك. لقد كان موصل الألياف الضوئية MPO هو المعيار لمهندسي الشبكات الذين يحتاجون إلى الكثافة ويسعون جاهدين لأوقات تثبيت أقصر، بالإضافة إلى البنية التحتية المبسطة للكابلات الخاصة بهممراكز بيانات 40 جيجا/100 جيجا. يمكن لموصلات MPO- متعددة الأوضاع تجميع 12 أو 24 أو 72 أليافًا في حلقة واحدة، وقد عززت هذه الكثافة المتزايدة جاذبيتها، خاصة في -سوق مراكز البيانات المقيدة المساحة.

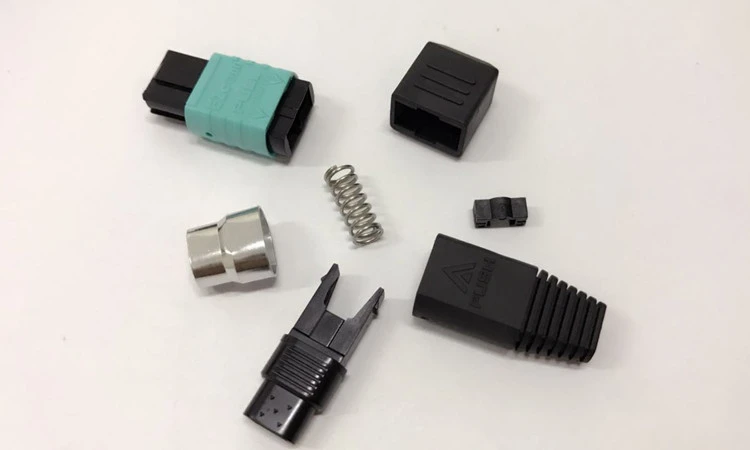

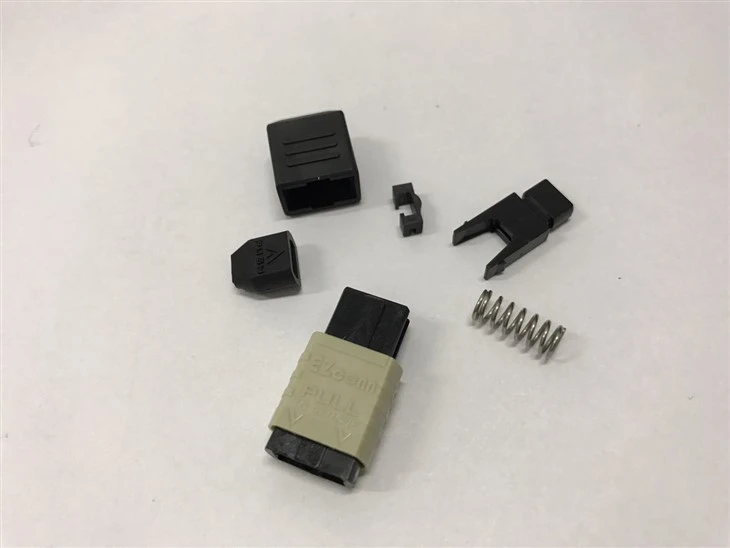

أجزاء الموصل: غطاء الغبار، الغلاف الخارجي، مجموعة الطويق (A/B)، الزنبرك، السدادة، حلقة التثبيت، الحذاء الأسود
الألوان الاختيارية: الأزرق والأخضر والبيج والأكوا والبنفسجي والأخضر الليموني (يمكن تخصيص اللون)
مواصفات المنتج
|
Pأراميتر |
سم |
مم |
|
ناقلة جنود مدرعة |
جهاز كمبيوتر |
|
|
Iفقدان الإدراج |
0.35 ديسيبل كحد أقصى (نوع 00.15 ديسيبل) |
0.35 ديسيبل كحد أقصى (نوع 00.15 ديسيبل) |
|
Rخسارة العودة |
أكبر من أو يساوي 60 ديسيبل |
|
|
Oالطول الموجي |
1310 نانومتر، 1550 نانومتر |
850 نانومتر، 1300 نانومتر |
|
Fالتركيز الخاطئ |
أقل من أو يساوي 1 ميكرومتر |
أقل من أو يساوي 4 ميكرومتر |
سمات
انخفاض فقدان الإدراج وفقدان الانعكاس الخلفي
قابلية التغيير جيدة
متانة جيدة
استقرار درجة الحرارة العالية
المعيار: تيلكورديا GR-326-CORE
حيث يتم نشر موصلات الألياف المتعددة -MPO
البصريات المتوازية 40G/100G في مراكز البيانات
تعتمد البنى الحديثة للعمود الفقري-والورقية- على النقل البصري المتوازي للوصول إلى سرعات تبلغ 40 جيجابت و100 جيجابت.موصل MPO متعدد -دفع بالألياف-للبصريات المتوازيةيستبدل ما يصل إلى ستة وصلات وصل مزدوجة فردية بواجهة واحدة، مما يؤدي إلى تقليل وقت الاتصال المتقاطع- وتقليل ازدحام الكابلات بين أعلى-محولات الحامل وطبقات التجميع.
-أنظمة الكابلات الهيكلية عالية الكثافة
تعمل وحدات الكاسيت المنتهية مسبقًا على تحويل -واجهات MPO متعددة الألياف إلى منافذ فردية LC أو SC مزدوجة.موصل MPO ذو 12 نواة لتكامل وحدة الكاسيتمباشرة مع الشريط الداخلي للوحة، مما يتيح-النشر المجاني للأداة ويقلل من-الجهد المبذول في الربط بالموقع.
MTP/MPO Cassette وPatch-لوحة متقاطعة-تتصل
تعمل وحدات الكاسيت المنتهية مسبقًا على تحويل -واجهات MPO متعددة الألياف إلى منافذ فردية LC أو SC مزدوجة. يتزاوج موصل MPO-أساسي مكون من 12 وحدة لتكامل وحدة الكاسيت مباشرةً مع الشريط الداخلي للوحة، مما يتيح النشر المجاني للأداة- ويقلل من جهد الربط المدمج في الموقع.
روابط العمود الفقري للحرم الجامعي
غالبًا ما تربط شبكات الجامعات والمستشفيات والشركات صناديق طويلة بين{0}المباني تحمل العشرات من خيوط الألياف. يؤدي نشر موصل قناة MPO المُصنف إلى Telcordia GR-326-CORE إلى دمج تلك الخيوط في نقطة تزاوج واحدة عند كل مدخل مبنى، مما يقلل عدد الموصلات وعبء عمل الفحص المرتبط بها.
البث والوسائط والمرحلة-تشغيل ألياف الإنتاج
تتطلب شاحنات البث-الخارجية وأرضيات إنتاج الأحداث المباشرة-إعدادًا سريعًا وتفكيكًا سريعًا لروابط الألياف-القنوات الليفية المتعددة. يسمح موصل MPO الميداني - القابل للتثبيت مع آلية التثبيت بالمشبك - للفنيين بتزاوج 12 أو 24 أليافًا في وقت واحد، مما يدعم خلاصات HD/4K المتعددة للكاميرات- بدون تصحيح فردي لكل- من الألياف.
الأسئلة المتداولة
Q1: كم عدد نوى الألياف التي يدعمها موصل MPO هذا في حلقة واحدة؟
ج: يتوفر هذا الموصل في تكوينات مكونة من 12-مركزًا و24-مركزًا و72 مركزًا. يحتوي كل متغير على جميع الألياف داخل حلقة MT واحدة مصبوبة بدقة، مما يتيح للموصل البصري MPO متعدد النواة استبدال واجهات الإرسال البسيط أو المزدوج المتعددة في دورة تزاوج واحدة.
Q2: هل موصل MPO هذا متوافق مع كل من الألياف أحادية الوضع ومتعددة الأوضاع؟
ج: نعم. يتم تقديم الإصدار أحادي الوضع في كل من أنواع APC و PC البولندية التي تعمل عند 1310 نانومتر و 1550 نانومتر، بينما يعمل الإصدار المتعدد عند 850 نانومتر و 1300 نانومتر. يتم الحفاظ على تركيز الطويق عند أقل من أو يساوي 1 ميكرومتر للوضع الفردي وأقل من أو يساوي 4 ميكرومتر للوضع المتعدد، مما يضمن التوافق المتسق في أي من فئتي الألياف.
س 3: ما هي خسارة الإدراج وخسارة العودة التي يمكن أن أتوقعها؟
ج: الحد الأقصى لخسارة الإدراج هو 0.35 ديسيبل لكل زوج متزاوج، مع قيمة نموذجية تبلغ حوالي 0.15 ديسيبل. تصل خسارة الإرجاع في وحدات الوضع الفردي المصقولة - APC إلى أكبر من أو تساوي 60 ديسيبل. هذه الأرقام تجعل الموصل مناسبًا كواجهة MPO منخفضة الخسارة- للارتباطات الضوئية المتوازية 40 جيجا و100 جيجا حيث تكون هوامش ميزانية الارتباط الضيقة- ذات أهمية.
س 4: ما هو المعيار الذي يتوافق معه هذا الموصل؟
ج: يتبع الإنتاج والاختبار مواصفات Telcordia GR-326-CORE، وهو معيار الموثوقية المعترف به في الصناعة لموصلات الألياف الضوئية أحادية الوضع ومتعددة الأوضاع. يغطي الامتثال القدرة على التحمل البيئي، والمتانة الميكانيكية، والأداء البصري في ظل التدوير الحراري.
س5: هل يمكن استخدام هذا الموصل في عمليات نشر جهاز الإرسال والاستقبال 40G QSFP+ و100G QSFP28؟
ج: إنه مصمم خصيصًا لتلك التطبيقات.موصل MPO مكون من 12 ليفًا لوحدات الإرسال والاستقبال QSFP مع وعاء الألياف المتعددة- داخل بصريات QSFP+ SR4 وQSFP28 SR4 القياسية، مما يوفر الممرات المتوازية المطلوبة لـ 40 جيجابت و100 جيجابت إيثرنت.
س6: ما هي ألوان الغلاف المتوفرة لتحديد نوع القطبية ونوع الألياف-؟
ج: تشمل خيارات الألوان القياسية الأزرق والأخضر والبيج والأكوا والبنفسجي والأخضر الليموني. يمكن أيضًا إنتاج ألوان مخصصة للمبيت عند الطلب لتتوافق مع نظام ترميز الألوان- الخاص بموقعك لنوع الألياف أو إدارة القطبية.
س7: ما هي الأجزاء المكونة الرئيسية لموصل MPO هذا؟
ج: يتكون التجميع من غطاء غبار، ومبيت خارجي، ومجموعة الطويق (اتجاه مفتاح A/B)، وزنبرك، وسدادة، وحلقة تثبيت، وصندوق الأمتعة. تم تصميم كل مكون لدورات التزاوج المتكررة مع الحفاظ على دقة المحاذاة المطلوبة في مجموعة موصلات الألياف المتعددة -الكثافة العالية- العالية.
س8: كيف يعمل هذا الموصل في ظل درجات الحرارة القصوى؟
ج: تم تصميم المنتج لتحقيق الاستقرار في درجات الحرارة العالية-درجة الحرارة-والتوافق مع المتطلبات البيئية GR-326-CORE. وهذا يجعل موصل MPO المستقر في درجة الحرارة للبنية التحتية للاتصالات مناسبًا للمكاتب المركزية والخزائن الخارجية وغرف المعدات حيث تتقلب الظروف المحيطة.
س 9: ما هو الحد الأدنى لكمية الطلب لتصنيع المعدات الأصلية أو الشراء بالجملة؟
ج: يختلف موك حسب العدد الأساسي ونوع الطلاء. اتصل بفريق المبيعات لدينا على sales@evoluxfiber.com للحصول على عرض أسعار بشأن الطلبات المجمعة لموصل الألياف MPO، بما في ذلك العلامات التجارية المخصصة والملصقات الخاصة ومتطلبات التعبئة والتغليف.
س10: كيف يمكنني تنظيف وجه نهاية الطويق MPO-قبل التزاوج؟
ج: استخدم أأداة تنظيف مخصصة من النوع -نوع البكرة أو الكاسيت-نوع MPO/MTP الذي يغطي كامل سطح الطويق المستطيل في مسار واحد. لا يمكن للمنظفات البسيطة القياسية المصممة لموصلات LC أو SC أن تصل إلى جميع أوجه نهايات الألياف -في وقت واحد ويجب عدم استخدامها على حلقات الألياف المتعددة-.
