تشتت وضع الاستقطاب (PMD) هو معلمة حاسمة في تقييم أداء مكونات الألياف البصرية ، بما في ذلك PLC (دائرة الضوء المستوية). بصفتنا موردًا رائدًا في تقسيم الألياف البصرية PLC ، فإننا نتفهم أهمية قياس PMD بدقة لضمان أداء منتجاتنا عالية الجودة. في هذه المدونة ، سوف نتعمق في أساليب واعتبارات لقياس تشتت وضع الاستقطاب في فاصل الألياف البصرية PLC.
فهم تشتت وضع الاستقطاب
تشتت وضع الاستقطاب هو ظاهرة تحدث في الألياف والمكونات البصرية الوحيدة. في ألياف الوضع المفردة المثالية ، يجب أن يكون هناك طريقة واحدة فقط من الانتشار. ومع ذلك ، في الواقع ، بسبب العيوب في بنية الألياف والإجهاد الخارجي ، يمكن للألياف أن تدعم وضعين للاستقطاب المتعامد. قد يكون لهذين الاستقطاب اثنين سرعات انتشار مختلفة ، مما يسبب تأخير الوقت بينهما. يُعرف هذا التأخير الزمني باسم تشتت وضع الاستقطاب.
بالنسبة إلى تقسيم الألياف البصرية PLC ، يمكن أن يكون لـ PMD تأثير كبير على جودة نقل الإشارات البصرية ، خاصة في أنظمة الاتصالات العالية والطويلة. يمكن أن تؤدي قيم PMD المرتفعة إلى تشويه الإشارة ، وزيادة معدل الخطأ ، وتقليل أداء النظام. لذلك ، يعد قياس PMD بدقة ضروريًا لضمان موثوقية وأداء PLC.
أهمية قياس PMD لـ PLC Pretters

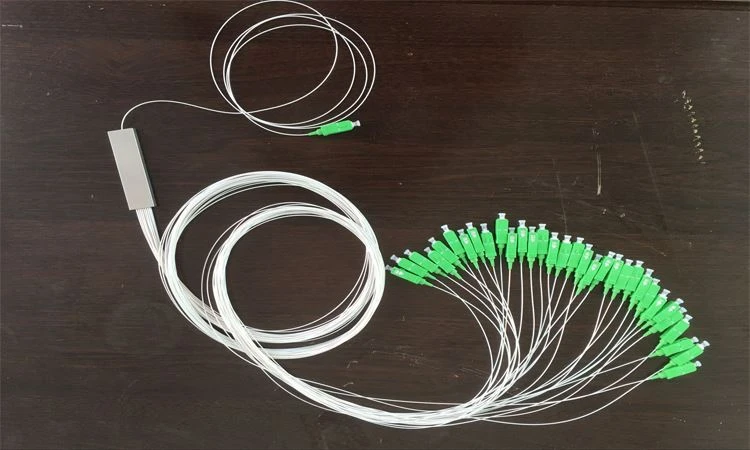

كمورد لـ Fiber Optic Plc Splitters ، نقدم مجموعة واسعة من المنتجات ، مثل1x64 PLC Fiber Flitter ، أنبوب فولاذي ، ألياف عارية 250µm ، SC APC ، Singlemodeو1x32 PLC الألياف البصرية الخائن، و1 × 2 PLC Fiber Flitter ، Mini Module ، SC/APC. قياس PMD لهؤلاء المقسمين له أهمية كبيرة لعدة أسباب.
أولاً ، يساعدنا على تلبية متطلبات الجودة الصارمة لعملائنا. في سوق الألياف البصرية للغاية ، يطلب العملاء منتجات أداء عالية مع قيم PMD منخفضة. من خلال قياس PMD بدقة ، يمكننا التأكد من أن PLC Splitters تلبي أو تجاوز معايير الصناعة وتوقعات العملاء.
ثانياً ، يتيح لنا قياس PMD تحسين عملية تصنيع تقسيم PLC. من خلال تحليل نتائج قياس PMD ، يمكننا تحديد العوامل التي تسهم في قيم PMD عالية واتخاذ تدابير مقابلة لتحسين عملية التصنيع ، مثل ضبط معلمات الإنتاج ، وتحسين جودة المواد ، وتعزيز بيئة التصنيع.
طرق لقياس PMD من PLC Splitters
ثابت - طريقة المحلل
تعد طريقة المحلل الثابتة واحدة من أكثر الطرق شيوعًا لقياس PMD. في هذه الطريقة ، يتم استخدام مصدر الضوء المستقطب لحقن الضوء في فاصل PLC. ثم يتم تمرير ضوء الإخراج من الخائن من خلال محلل الاستقطاب الثابت في اتجاه. عن طريق قياس قوة ضوء الإخراج كدالة لحالة استقطاب الإدخال ، يمكن حساب PMD.
يعتمد المبدأ الأساسي لطريقة المحلل الثابتة على حقيقة أن قوة ضوء الإخراج التي تمر عبر محلل الاستقطاب ترتبط بحالة استقطاب ضوء الإدخال و PMD للجهاز قيد الاختبار. عن طريق تغيير حالة استقطاب المدخلات وقياس قوة الإخراج المقابلة ، يمكن الحصول على مجموعة من البيانات. من خلال معالجة البيانات وتحليلها ، يمكن تحديد قيمة PMD.
إحدى مزايا طريقة المحلل الثابتة هي بساطتها وتكلفة منخفضة نسبيًا. ومع ذلك ، فإن هذه الطريقة لها بعض القيود. على سبيل المثال ، قد تتأثر بالخسارة المعتمدة على الاستقطاب (PDL) للجهاز قيد الاختبار ، وقد تكون دقة القياس محدودة في بعض الحالات.
طريقة التداخل
طريقة التداخل هي طريقة مهمة أخرى لقياس PMD. في هذه الطريقة ، يتم استخدام مقياس التداخل لقياس اختلاف الطور بين وضعي الاستقطاب المتعامد لضوء الإخراج من فاصل PLC. عن طريق قياس اختلاف الطور كدالة للتردد البصري ، يمكن حساب PMD.
تتمتع طريقة التداخل بدقة عالية في القياس وتؤثر على PDL مقارنة بالطريقة المحلل الثابتة. ومع ذلك ، تتطلب هذه الطريقة معدات تجريبية أكثر تعقيدًا وبيئة قياس أكثر تطوراً. بالإضافة إلى ذلك ، فإن معالجة البيانات للطريقة التداخلية هي أيضًا أكثر تعقيدًا.
اعتبارات في قياس PMD
عند قياس PMD من تقسيم الألياف البصرية PLC ، يجب مراعاة عدة عوامل لضمان دقة وموثوقية نتائج القياس.
الظروف البيئية
يمكن أن يكون للظروف البيئية ، مثل درجة الحرارة والرطوبة ، تأثير على نتائج قياس PMD. يمكن أن تسبب التغيرات في درجة الحرارة تغييرات في مؤشر الانكسار للمواد البصرية في فاصل PLC ، والتي بدورها يمكن أن تؤثر على PMD. لذلك ، من الضروري التحكم في الظروف البيئية أثناء عملية القياس لضمان أن تكون نتائج القياس مستقرة ودقيقة.
معايرة المعدات القياس
تعتبر معايرة معدات القياس أمرًا بالغ الأهمية للحصول على نتائج دقيقة لقياس PMD. قبل كل قياس ، ينبغي معايرة معدات القياس ، مثل محلل الاستقطاب ومقياس التداخل ، لضمان دقيقة لقيم القياس. بالإضافة إلى ذلك ، فإن المعايرة المنتظمة للمعدات ضرورية أيضًا للحفاظ على دقة القياس مع مرور الوقت.
تحضير العينة
يعد إعداد العينة المناسب مهمًا أيضًا لقياس PMD. يجب تثبيت الخائن PLC بشكل صحيح وتوصيله بمعدات القياس لضمان اقتران بصري جيد. يمكن أن يؤدي أي اختلال أو اتصال ضعيف إلى نتائج قياس غير دقيقة.
خاتمة
يعد قياس تشتت وضع الاستقطاب لـ Fiber Optic Plc Splitters خطوة حاسمة في ضمان أداء هذه المنتجات عالية الجودة. كمورد لـ Fiber Optic Plc Splitters ، نحن ملتزمون بتزويد عملائنا بمنتجات تلبي أعلى معايير الجودة. باستخدام طرق قياس PMD دقيقة والنظر في العوامل ذات الصلة في عملية القياس ، يمكننا تحسين عملية تصنيع تقسيم PLC لدينا والتأكد من أن منتجاتنا لها قيم PMD منخفضة.
إذا كنت مهتمًا بتقسيم الألياف البصرية PLC أو لديك أي أسئلة حول قياس PMD ، فلا تتردد في الاتصال بنا للحصول على المشتريات والمزيد من المناقشات. نحن على استعداد دائمًا لتزويدك بحلول احترافية ومنتجات عالية الجودة.
مراجع
- GP Agrawal ، "Fiber - Optic Communication Systems" ، John Wiley & Sons ، 2010.
- التوصية ITU - T G.650.1 ، "التعريفات وطرق الاختبار لعلم تشتت وضع الاستقطاب لألياف الوضع المفردة" ، اتحاد الاتصالات الدولية ، 2012.
- R. Olshansky ، "تشتت وضع الاستقطاب في الألياف البصرية" ، مجلة Lightwave Technology ، المجلد. 14 ، لا. 9 ، ص. 1735 - 1748 ، 1996.
