كيف يؤثر الاهتزاز على أداء جهاز تقسيم الألياف البصرية PLC؟

الاهتزاز هو ظاهرة فيزيائية منتشرة في كل مكان ويمكن أن يكون لها تأثير كبير على مختلف الأجهزة الإلكترونية والبصرية. باعتباري موردًا لمقسمات الألياف الضوئية PLC (دائرة الموجات الضوئية المستوية)، فقد شهدت بنفسي كيف يمكن أن يؤثر الاهتزاز على أداء هذه المكونات المهمة في شبكات الألياف الضوئية. في منشور المدونة هذا، سوف أتعمق في الطرق التي يؤثر بها الاهتزاز على أداء أجهزة تقسيم الألياف الضوئية PLC ومناقشة استراتيجيات التخفيف المحتملة.

فهم مقسمات الألياف الضوئية PLC

قبل استكشاف تأثيرات الاهتزاز، من الضروري فهم ماهية مقسمات الألياف الضوئية PLC وكيفية عملها. إن مقسمات PLC عبارة عن أجهزة بصرية سلبية تستخدم لتقسيم الإشارة الضوئية إلى مخرجات متعددة. يتم استخدامها على نطاق واسع في شبكات الألياف إلى المنزل (FTTH)، وشبكات المنطقة المحلية (LAN)، وأنظمة اتصالات الألياف الضوئية الأخرى. تستخدم تقنية PLC دليلًا موجيًا قائمًا على السيليكا على ركيزة من السيليكون لتحقيق خسارة إدخال منخفضة وموثوقية عالية وتوحيد ممتاز عبر منافذ الإخراج المتعددة.

كيف يؤثر الاهتزاز على مقسمات الألياف الضوئية PLC

1. تباين فقدان الإدراج

يعد فقدان الإدخال معلمة مهمة لمقسمات PLC، والتي تقيس مقدار الطاقة الضوئية المفقودة عندما تمر الإشارة عبر المقسم. يمكن أن يسبب الاهتزاز ضغطًا ميكانيكيًا على شريحة PLC والألياف الضوئية المتصلة بها. يمكن أن يؤدي هذا الضغط إلى الانحناء الجزئي أو الانحناء الكلي للألياف الضوئية، مما يؤدي بدوره إلى زيادة فقدان الإدراج. الانحناءات الدقيقة هي انحناءات صغيرة وعشوائية في الألياف تتسبب في تسرب الضوء من القلب، في حين أن الانحناءات الكلية هي انحناءات أكبر ومرئية يمكنها أيضًا تعطيل انتشار الضوء.

على سبيل المثال، في بيئة عالية الاهتزاز مثل أرضية المصنع أو مركبة متحركة، يمكن أن يتسبب الاهتزاز المستمر في احتكاك الألياف ببعضها البعض أو بمبيت جهاز الفصل. يمكن أن يؤدي هذا الاحتكاك إلى إنشاء انحناءات دقيقة بمرور الوقت، مما يؤدي إلى زيادة فقدان الإدخال تدريجيًا. حتى الزيادة الطفيفة في فقد الإدخال يمكن أن يكون لها تأثير كبير على أداء شبكة الألياف الضوئية، مما يقلل من قوة الإشارة ويحتمل أن يؤدي إلى أخطاء في الاتصال.

2. تدهور خسارة العودة

يعد فقدان الإرجاع معلمة مهمة أخرى تقيس كمية الضوء المنعكس نحو المصدر. يمكن أن يسبب الاهتزاز تغييرات في معامل الانكسار للدليل الموجي في شريحة PLC أو الوجوه النهائية للألياف الضوئية. يمكن أن تؤدي هذه التغييرات إلى زيادة في انعكاس الضوء، مما يؤدي إلى تدهور فقدان العودة.

عندما تنخفض خسارة العودة، يمكن أن يتداخل الضوء المنعكس مع الإشارة الأصلية، مما يتسبب في تشويه الإشارة وتقليل الأداء العام للنظام. وفي بعض الحالات، قد يؤدي الانعكاس المفرط إلى تلف أجهزة الإرسال أو الاستقبال البصرية. على سبيل المثال، إذا تسبب الاهتزاز في اختلال المحاذاة بين الألياف ورقاقة PLC، فقد لا يقترن الضوء بكفاءة في الدليل الموجي، مما يؤدي إلى زيادة الانعكاس.

3. استقرار الإشارة

يمكن أن يؤثر الاهتزاز أيضًا على استقرار الإشارة الضوئية التي تمر عبر جهاز PLC Splitter. يمكن أن يؤدي الضغط الميكانيكي الناتج عن الاهتزاز إلى حدوث تقلبات في طول المسار البصري، مما قد يؤدي إلى تغيرات في الطور وتغيرات في سعة الإشارة. يمكن أن تتسبب هذه التقلبات في عدم استقرار الإشارة، مما يؤدي إلى حدوث أخطاء في البتات وانخفاض معدلات نقل البيانات.

في بيئة مركز البيانات، على سبيل المثال، حيث يعد نقل البيانات عالي السرعة أمرًا بالغ الأهمية، حتى عدم استقرار الإشارة البسيط يمكن أن يكون له تأثير كبير على أداء الشبكة. يمكن أن يتسبب الاهتزاز المستمر الناتج عن مراوح التبريد أو الخوادم أو المعدات الأخرى في تعرض مقسمات PLC لتقلبات الإشارة هذه، مما يؤثر على موثوقية نقل البيانات.

4. الأضرار الجسدية

في الحالات الشديدة، يمكن أن يتسبب الاهتزاز المطول أو الشديد في حدوث ضرر مادي لجهاز PLC Splitter. يمكن أن يؤدي الضغط الميكانيكي إلى حدوث تشققات في شريحة PLC أو غلاف جهاز التقسيم، أو كسر الألياف الضوئية، أو ارتخاء الموصلات. يمكن أن يؤدي الضرر المادي إلى جعل جهاز التقسيم غير صالح للعمل تمامًا، مما يتطلب استبداله ويتسبب في توقف كبير في شبكة الألياف الضوئية.

على سبيل المثال، في بيئة خارجية معرضة لرياح قوية أو نشاط زلزالي، قد تتعرض مقسمات PLC لمستويات عالية من الاهتزاز. إذا لم يتم تثبيت أو حماية جهاز التقسيم بشكل صحيح، فقد يتسبب الاهتزاز في تحرك المكونات أو كسرها، مما يؤدي إلى فشل الجهاز بالكامل.

استراتيجيات التخفيف

1. التثبيت السليم

يعد التثبيت الصحيح أمرًا بالغ الأهمية لتقليل تأثير الاهتزاز على مقسمات PLC. يجب تركيب الفواصل بشكل آمن باستخدام الأقواس أو العبوات المناسبة لمنع الحركة المفرطة. يجب توجيه الألياف الضوئية وتأمينها بعناية لتجنب الانحناء أو الالتواء. بالإضافة إلى ذلك، يمكن استخدام مواد تخميد الاهتزاز لعزل الفاصل عن مصدر الاهتزاز.

على سبيل المثال، عند تركيب مقسمات PLC في بيئة المصنع، يمكن استخدام حشوات مطاطية أو حوامل ممتصة للصدمات لتقليل انتقال الاهتزاز من الماكينة إلى المقسمات. يجب ربط الألياف برباطات كابل على فترات منتظمة لمنعها من التحرك بحرية.

2. تغليف قوي

يمكن أن يساعد استخدام التغليف القوي أيضًا في حماية مقسمات PLC من الاهتزاز. يجب أن يكون غلاف الفاصل مصنوعًا من مادة متينة يمكنها تحمل الضغط الميكانيكي. تم تصميم بعض المقسمات بغلاف معدني أو بلاستيكي يوفر حماية إضافية ضد الاهتزاز والتأثير.

على سبيل المثال،2*8 Plc الألياف البصرية الفاصل كاسيت Sc Apcيوجد في علبة متينة توفر حماية ممتازة ضد الاهتزازات والعوامل البيئية. تم تصميم الكاسيت لتثبيت المقسم بشكل آمن ومنع أي حركة قد تسبب ضررًا للمكونات.

3. مكونات الجودة

يعد استخدام مكونات عالية الجودة أمرًا ضروريًا لضمان موثوقية مقسمات PLC في بيئة معرضة للاهتزاز. يجب أن تتمتع الألياف الضوئية بقوة شد عالية ومقاومة جيدة للانحناء لتحمل الضغط الميكانيكي الناتج عن الاهتزاز. يجب أن يتم تصنيع شريحة PLC بدقة عالية لتقليل تأثيرات الاهتزاز على الأداء البصري.

على سبيل المثال،1x16 جهاز تقسيم الألياف Plc، أنبوب فولاذي، ألياف عارية 250 ميكرومتر، Sc Upc، وضع فردييستخدم أليافًا ضوئية عالية الجودة ورقاقة PLC مصنعة بدقة لتوفير أداء مستقر حتى في البيئات الصعبة. يوفر غلاف الأنبوب الفولاذي حماية إضافية ضد الاهتزاز والأضرار المادية.

4. الصيانة الدورية

الصيانة الدورية ضرورية لاكتشاف ومعالجة أي مشاكل ناجمة عن الاهتزاز. يجب فحص مقسمات PLC بشكل دوري بحثًا عن علامات التلف المادي، مثل الشقوق أو الموصلات السائبة. ينبغي قياس خسارة الإدراج وخسارة العودة بانتظام لمراقبة أداء المقسمات.

في حالة اكتشاف أي مشكلات، يجب إجراء الإصلاحات أو الاستبدالات اللازمة على الفور لمنع حدوث المزيد من الضرر للشبكة. على سبيل المثال، إذا زاد فقدان إدخال جهاز التقسيم بشكل كبير، فقد يكون من الضروري استبدال الألياف التالفة أو جهاز التقسيم بأكمله.

خاتمة

يمكن أن يكون للاهتزاز تأثير كبير على أداء مقسمات الألياف البصرية PLC، مما يؤثر على المعلمات مثل فقدان الإدراج، وفقدان العودة، واستقرار الإشارة، وحتى التسبب في أضرار مادية. باعتبارنا موردًا لأجهزة PLC Splitters، فإننا ندرك أهمية توفير منتجات عالية الجودة يمكنها تحمل تحديات البيئات المختلفة.

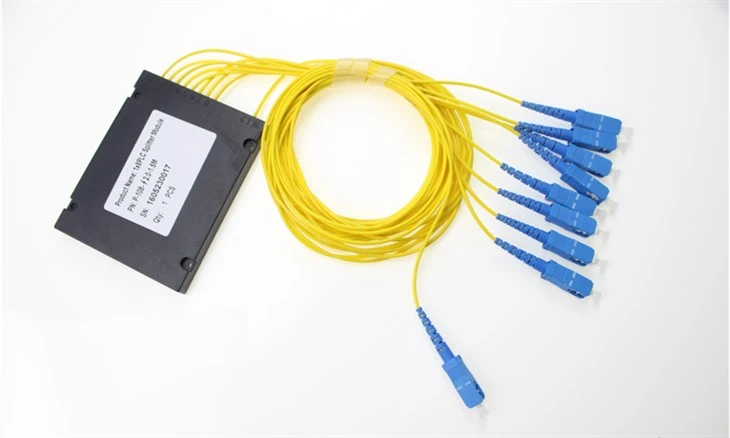

من خلال تنفيذ تقنيات التثبيت المناسبة، واستخدام التغليف القوي، واختيار مكونات الجودة، وإجراء الصيانة الدورية، يمكن تقليل تأثير الاهتزاز على مقسمات PLC. تقدم شركتنا مجموعة واسعة من أجهزة تقسيم PLC، بما في ذلك2*8 Plc الألياف البصرية الفاصل كاسيت Sc Apc,1x16 جهاز تقسيم الألياف Plc، أنبوب فولاذي، ألياف عارية 250 ميكرومتر، Sc Upc، وضع فردي، و1 × 8 بي إل سي مقسم الألياف البصرية، والتي تم تصميمها لتوفير أداء موثوق به في التطبيقات المختلفة.

إذا كنت في حاجة إلى مقسمات PLC من الألياف الضوئية عالية الجودة أو كانت لديك أي أسئلة حول كيفية تأثير الاهتزاز على شبكة الألياف الضوئية لديك، فلا تتردد في الاتصال بنا لإجراء مناقشة تفصيلية وحلول مخصصة. نحن ملتزمون بمساعدتك في بناء نظام اتصالات ألياف بصرية مستقر وفعال.

مراجع

• "أنظمة اتصالات الألياف الضوئية" بقلم جوفيند بي أغراوال
• "الشبكات الضوئية السلبية: المبادئ والتطبيقات" بقلم توشيو تاناكا
• صناعة أوراق بيضاء عن مكونات الألياف الضوئية وأدائها في بيئات الاهتزاز
