مرحبًا يا من هناك! باعتباري أحد موردي أسلاك التوصيل المصنوعة من الألياف الضوئية ST، فقد رأيت نصيبي العادل من المنتجات التالفة. ومن الضروري أن تكون قادرًا على اكتشاف هذه المشكلات مبكرًا، سواء كنت فنيًا يقوم بفحص في الموقع أو مشتريًا يتحقق من جودة عملية الشراء الخاصة بك. في هذه المدونة، سأشارك بعض النصائح حول كيفية التعرف على ضفيرة الألياف الضوئية ST التالفة.
1. الفحص البصري
الخطوة الأولى في التحقق من الضرر هي إجراء فحص بصري بسيط. أحضر عدسة مكبرة جيدة أو مجهرًا من الألياف الضوئية إذا كان لديك واحدًا. ابدأ بالنظر إلى نهاية الموصل لضفيرة ST.
نهاية الموصل
نهاية الموصل هي المكان الذي يحدث فيه معظم الإجراء، وهو أيضًا الجزء الأكثر ضعفًا. تحقق من وجود أي شقوق أو رقائق مرئية على الطويق الخزفي. يمكن أن يتسبب الطويق المتصدع في تشتت الضوء، مما يؤدي إلى فقدان الإشارة بشكل كبير. قد تلاحظ أيضًا خدوشًا على وجه نهاية الطويق. يمكن أن يكون سبب ذلك التعامل غير السليم، مثل فرك الموصل على سطح خشن. حتى الخدوش الصغيرة يمكن أن تعطل انتقال الضوء.
شيء آخر يجب البحث عنه هو الأوساخ أو الحطام الموجود على الموصل. يمكن للغبار أو الزيت أو بصمات الأصابع أن تحجب مسار الضوء. إذا رأيت أيًا من هذه الأشياء، فهذه علامة على أن الموصل قد يحتاج إلى التنظيف. وإذا لم يحل التنظيف المشكلة، فقد يكون ذلك علامة على وجود ضرر أساسي.
سترة الكابل
التحرك على طول الضفيرة، وفحص سترة الكابل. ابحث عن الجروح أو السحجات أو مكامن الخلل. يمكن أن يؤدي قطع غلاف الكابل إلى تعريض الألياف الدقيقة بداخله للرطوبة والعوامل البيئية الأخرى، مما قد يؤدي إلى تلف طويل الأمد. قد لا تبدو السحجات خطيرة في البداية، لكنها يمكن أن تضعف الكابل بمرور الوقت. مكامن الخلل هي أيضا كبيرة لا - لا. يمكن أن تتسبب في كسر الألياف أو على الأقل زيادة فقدان الإشارة بسبب الانحناء.
2. اختبار فقدان الإشارة
الفحص البصري يمكن أن يأخذك حتى الآن فقط. للتعرف حقًا على ما إذا كانت الضفيرة تالفة، تحتاج إلى اختبار فقدان الإشارة.
باستخدام OTDR
إحدى الطرق الأكثر دقة لاختبار فقدان الإشارة هي استخدام مقياس انعكاس المجال البصري (OTDR). يرسل هذا الجهاز نبضة من الضوء إلى الألياف ويقيس كمية الضوء المنعكس. إذا كانت هناك زيادة كبيرة في فقدان الإشارة عند نقطة معينة على طول الضفيرة، فقد يشير ذلك إلى كسر أو انحناء شديد في الألياف.
سيعطيك OTDR رسمًا بيانيًا يوضح قوة الإشارة على طول الألياف. قد يعني الانخفاض الحاد في الرسم البياني وجود مشكلة. ومع ذلك، يمكن أن تكون أجهزة OTDR باهظة الثمن، لذا قد لا تكون عملية للجميع.
مصدر الضوء ومقياس الطاقة
الخيار الأقل تكلفة هو استخدام مصدر الضوء ومقياس الطاقة. قم بتوصيل مصدر الضوء بأحد طرفي الضفيرة ومقياس الطاقة بالطرف الآخر. قياس قوة الضوء الذي يخرج من الضفيرة. قارن هذه القيمة بالقوة المتوقعة. إذا كانت الطاقة المقاسة أقل بكثير من الطاقة المتوقعة، فهذه علامة على فقدان الإشارة، والذي قد يكون بسبب التلف.
3. اختبار الانحناء والمرونة
تم تصميم كابلات الألياف الضوئية لتكون مرنة إلى حد ما، ولكن الكثير من الانحناء أو الثني يمكن أن يسبب الضرر.
اختبار الانحناء اليدوي
يمكنك إجراء اختبار انحناء يدوي بسيط. قم بثني الضفيرة بلطف في اتجاهات مختلفة ولاحظ الإشارة. إذا لاحظت انخفاضًا كبيرًا في قوة الإشارة عند ثني الكابل، فقد يعني ذلك أن الألياف هشة للغاية أو أن هناك بالفعل بعض الأضرار الداخلية.
اختبار الانحناء
للحصول على اختبار أكثر شمولاً، يمكنك ثني الضفيرة ذهابًا وإيابًا عدة مرات. يحاكي هذا نوع الحركة التي قد تواجهها في التثبيت في العالم الحقيقي. إذا بدأت الإشارة في التذبذب أو الانخفاض أثناء الثني، فهذه علامة حمراء.
4. العوامل البيئية
في بعض الأحيان، يمكن أن يكون الضرر بسبب العوامل البيئية.
درجة الحرارة والرطوبة
درجات الحرارة القصوى والرطوبة العالية يمكن أن تؤثر سلبًا على أسلاك التوصيل المصنوعة من الألياف الضوئية. إذا تعرضت الضفيرة لدرجات حرارة عالية جدًا أو منخفضة جدًا لفترة طويلة، فقد يتسبب ذلك في تمدد الألياف أو تقلصها، مما يؤدي إلى انقطاعها أو زيادة فقدان الإشارة. يمكن أن تتسبب الرطوبة العالية أيضًا في تسرب الرطوبة إلى الكابل، مما يؤدي إلى تآكل الألياف بمرور الوقت.
التعرض الكيميائي
إذا كانت الضفيرة على اتصال بمواد كيميائية، مثل المذيبات أو مواد التنظيف، فقد تتلف. يمكن أن تتفاعل بعض المواد الكيميائية مع غلاف الكابل أو الألياف نفسها، مما يؤدي إلى إضعافها.
5. المقارنة مع ضفيرة جيدة معروفة
إذا كان لديك ضفيرة ألياف بصرية ST جيدة معروفة في متناول اليد، فقارنها مع تلك التي تشك في تلفها. انظر إلى الموصل وغلاف الكابل واختبر الإشارة. أي اختلافات كبيرة يمكن أن تشير إلى تلف في الضفيرة المشتبه بها.
لماذا يهم؟
إن تحديد الضفائر التالفة لا يتعلق فقط بمراقبة الجودة. يمكن أن يؤدي استخدام ضفيرة تالفة إلى جميع أنواع المشاكل. في الشبكة، يمكن أن يتسبب ذلك في حدوث مشكلات متقطعة في الاتصال، أو بطء سرعات نقل البيانات، أو حتى انقطاع الشبكة بالكامل. يمكن أن يشكل هذا صداعًا كبيرًا للشركات التي تعتمد على شبكة مستقرة.

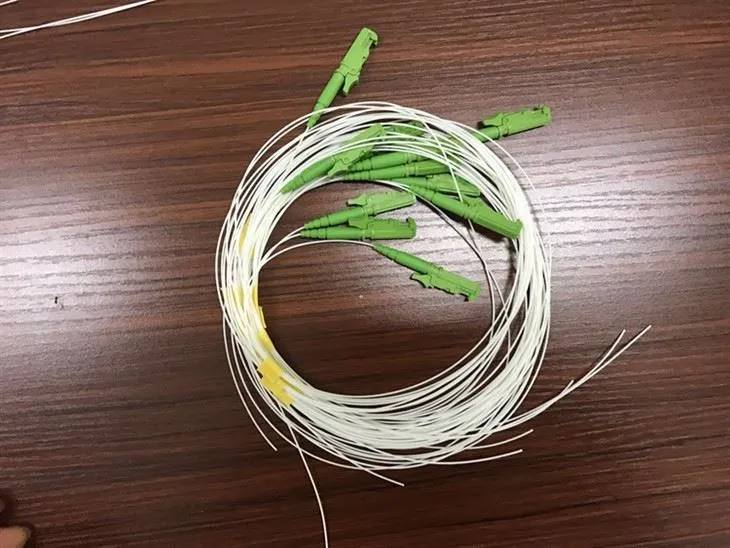

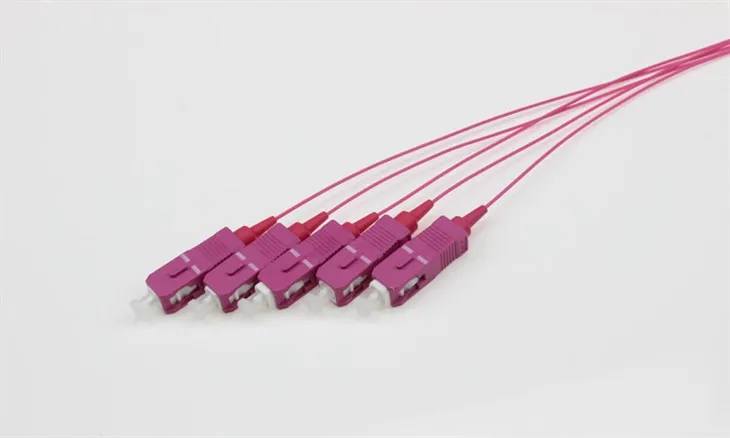

كمورد لأسلاك التوصيل المصنوعة من الألياف البصرية، أوصي دائمًا بأن يقوم عملاؤنا بإجراء فحص شامل قبل تثبيت أسلاك التوصيل المصنوعة. وإذا كنت في السوق لشراء أنواع أخرى من أسلاك التوصيل المصنوعة، فإننا نقدم لك أيضًاالألياف البصرية الشوري ضفيرةوالألياف البصرية E2000 ضفيرة.
إذا كنت مهتمًا بشراء أسلاك التوصيل المصنوعة من الألياف الضوئية عالية الجودة أو لديك أي أسئلة حول تحديد الضرر، فلا تتردد في التواصل معنا. نحن هنا لمساعدتك في اتخاذ القرار الصحيح لاحتياجات شبكتك.
مراجع
- "دليل تركيب الألياف الضوئية واستكشاف الأخطاء وإصلاحها"
- مستندات الصناعة حول اختبار وصيانة الألياف الضوئية
